こんにちは！今回ご紹介する車両は、前回 タイヤホイールSETをご購入頂いた

『M様』の『カローラツーリング』になります。



せっかくご購入頂いた『タイヤホイールSET』を上手く使って頂く為に

アライメントを施工させて頂きました！



車両自体は まだ新しくコンディションは良さそうです・・・。

実際のコンディションは どうでしょうか・・・？



それでは施工事例となります。



















【車種】トヨタ　カローラツーリング

【アライメント】車の骨盤矯正



＃トヨタ＃カローラツーリング＃アライメント＃車の骨盤矯正＃トー調整＃ハンドルセンター

＃３Dセンサー＃偏芯カム＃タイロッド＃車両のコンディション

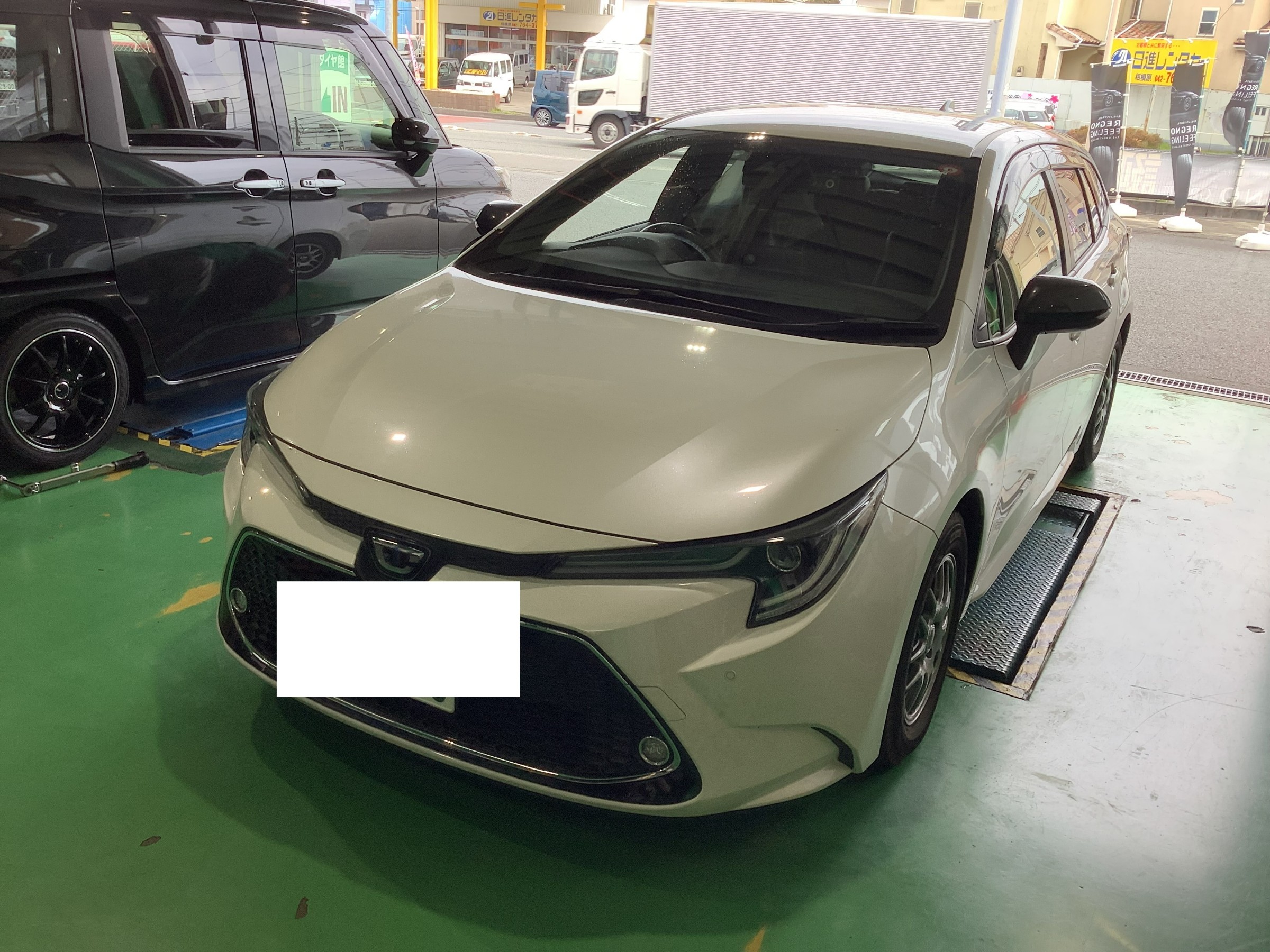

↓↓↓ アライメント専用PITにPITINします。

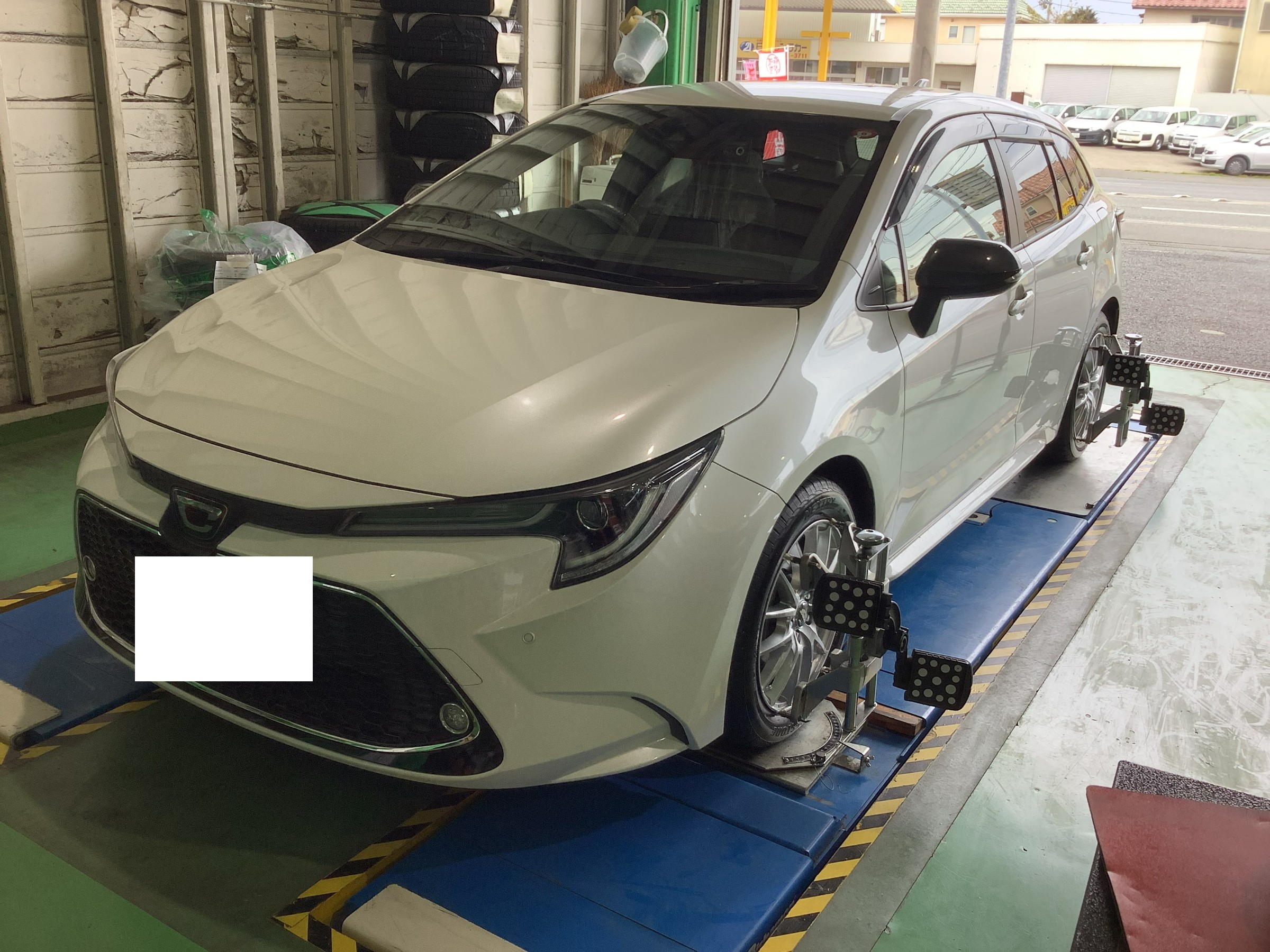

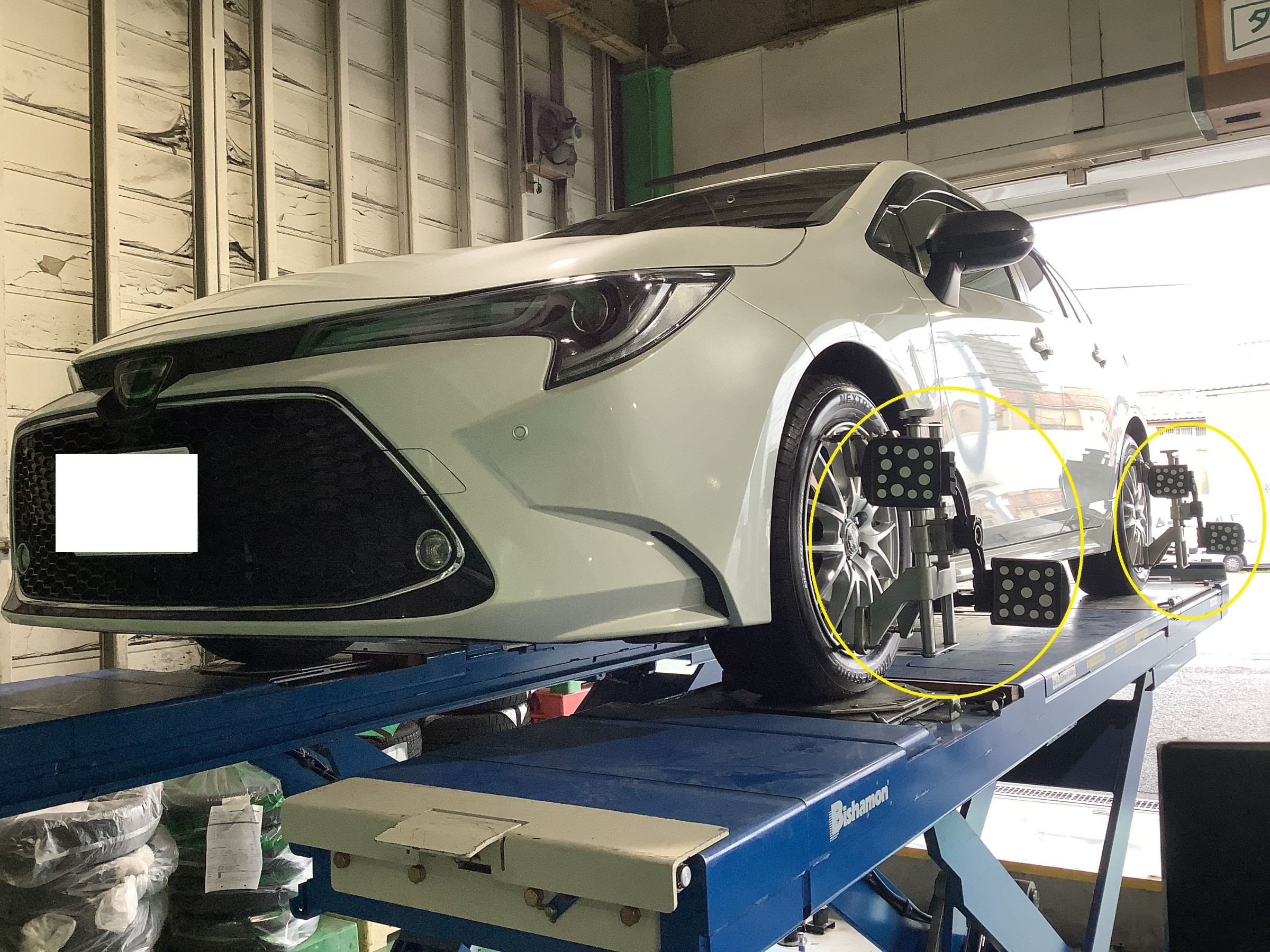

↓↓↓ 続いて、3Dセンサーを前後左右に装着します。（黄色〇印）

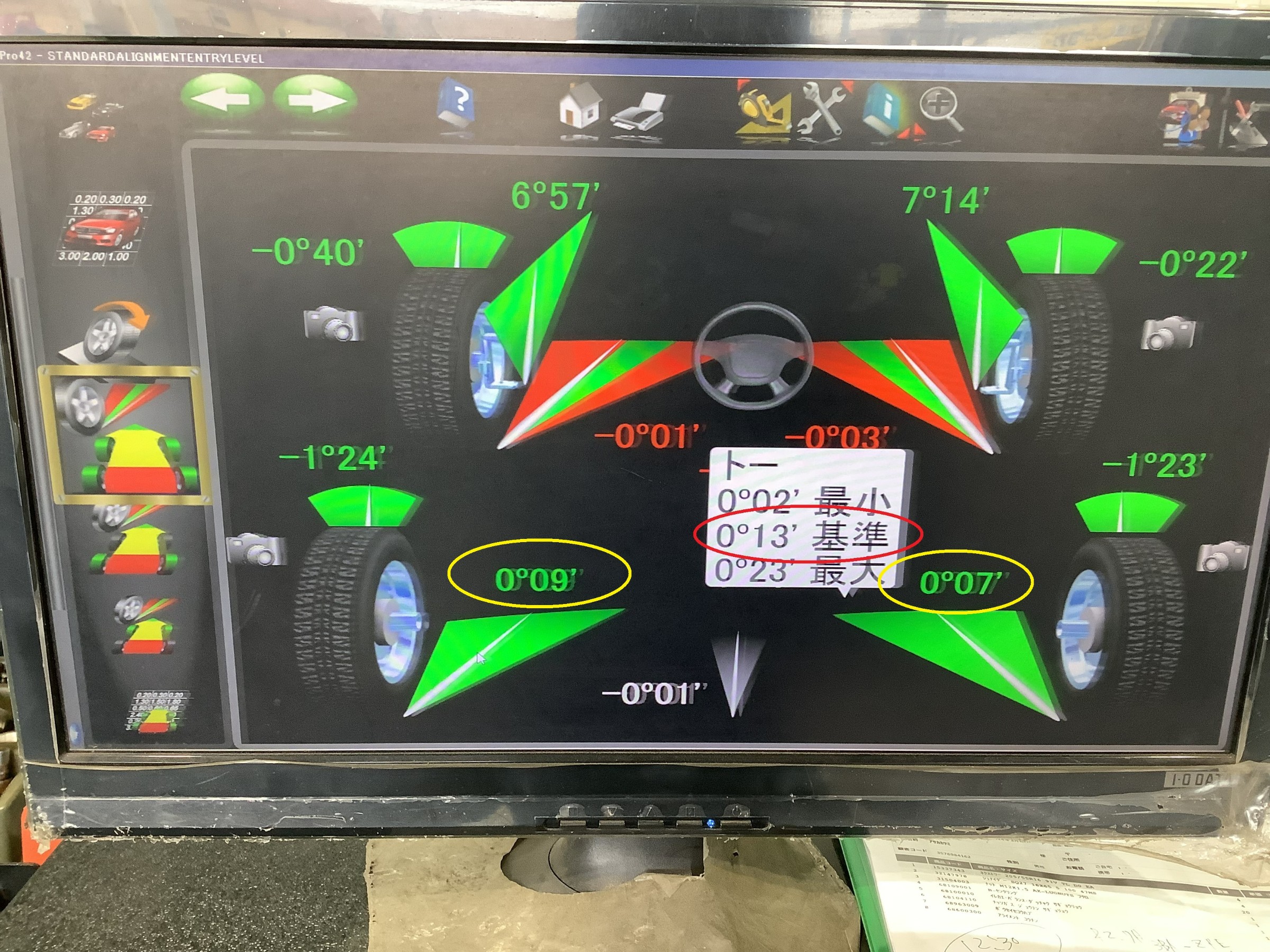

↓↓↓ そして３Dセンサーにて現れた数値がこちらです・・・

     画像は、リヤ部の数値になり・・・





    【赤色〇印】⇒メ－カ－基準値の『0°13』になります。

     【黄色〇印】⇒『0°07』は運転席側の『トー』の数値になります。

      【黄色〇印】⇒『0°09』は助手席側の『トー』の数値になります。







基準値内に 収まっていますが 少し左右差がありますね・・・

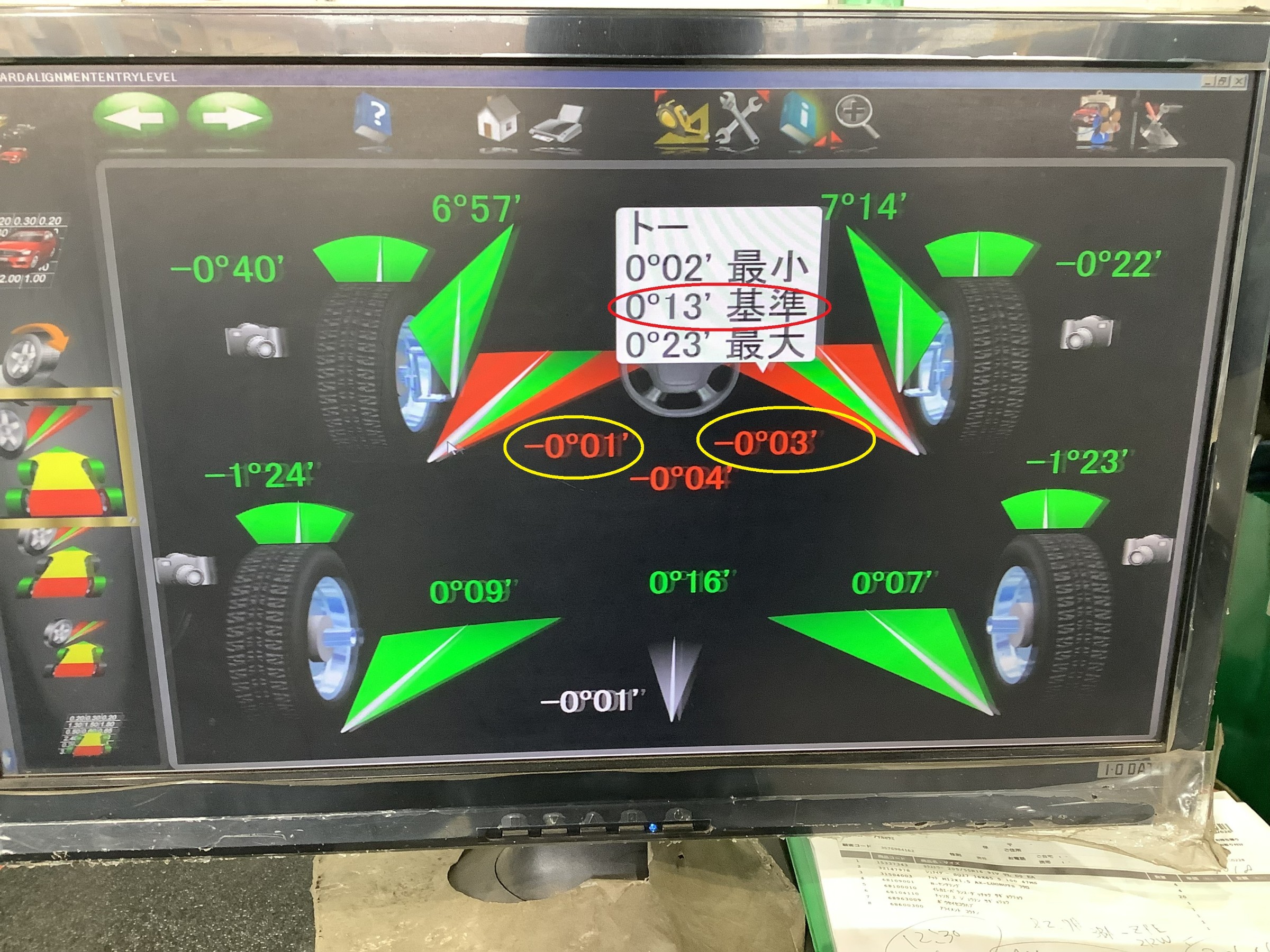

↓↓↓ 続いて 調整前のフロント部の数値になります。





    【赤色〇印】⇒メ－カ－基準値の『0°13』になります。

     【黄色〇印】⇒『-0°03』は運転席側の『トー』の数値になります。

      【黄色〇印】⇒『-0°01』は助手席側の『トー』の数値になります。



フロント部は基準値の範囲外になっている為　画面表記も『赤字表記』になります。

この数値では 良いコンディションとは言えませんね・・・

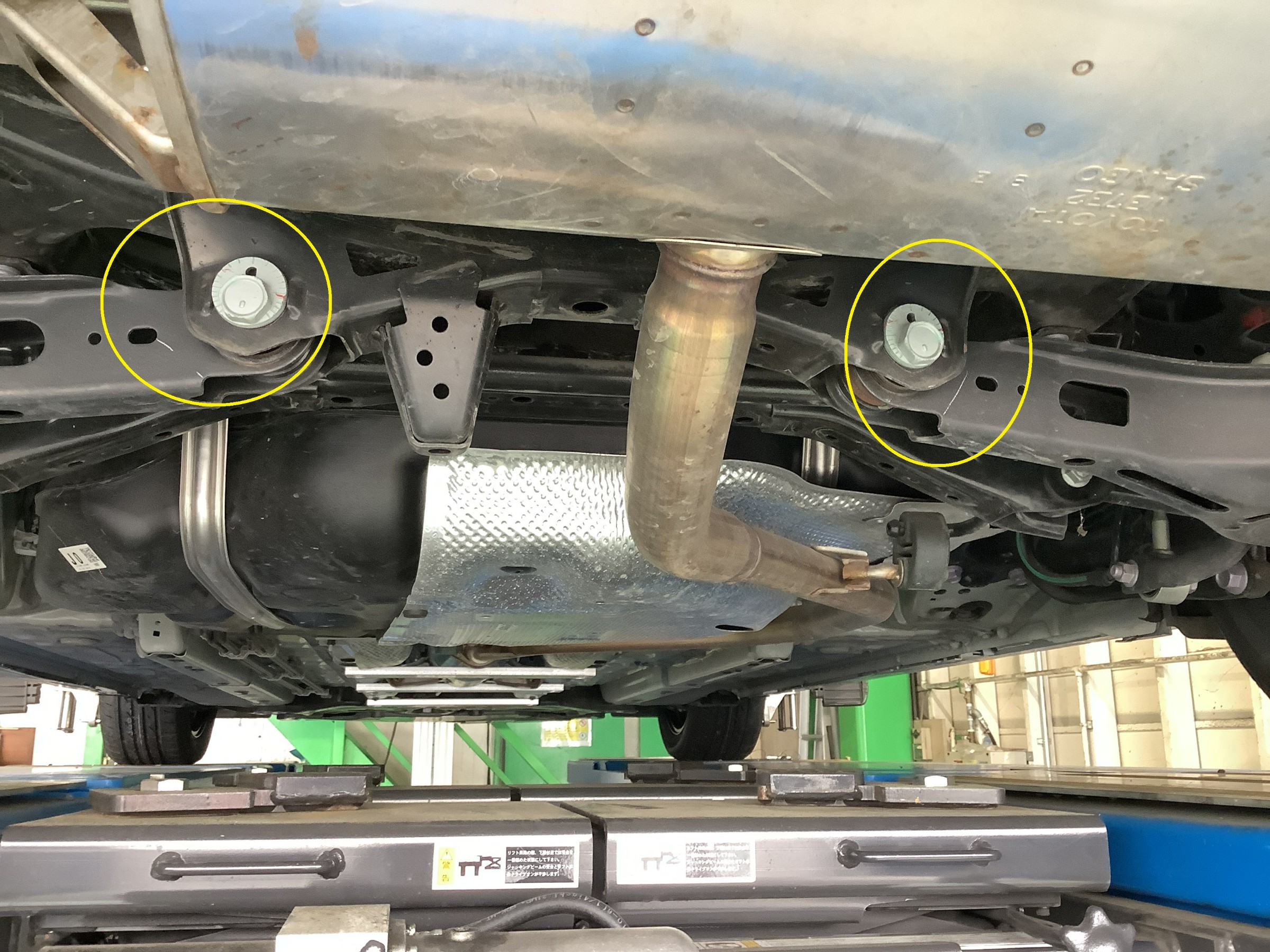

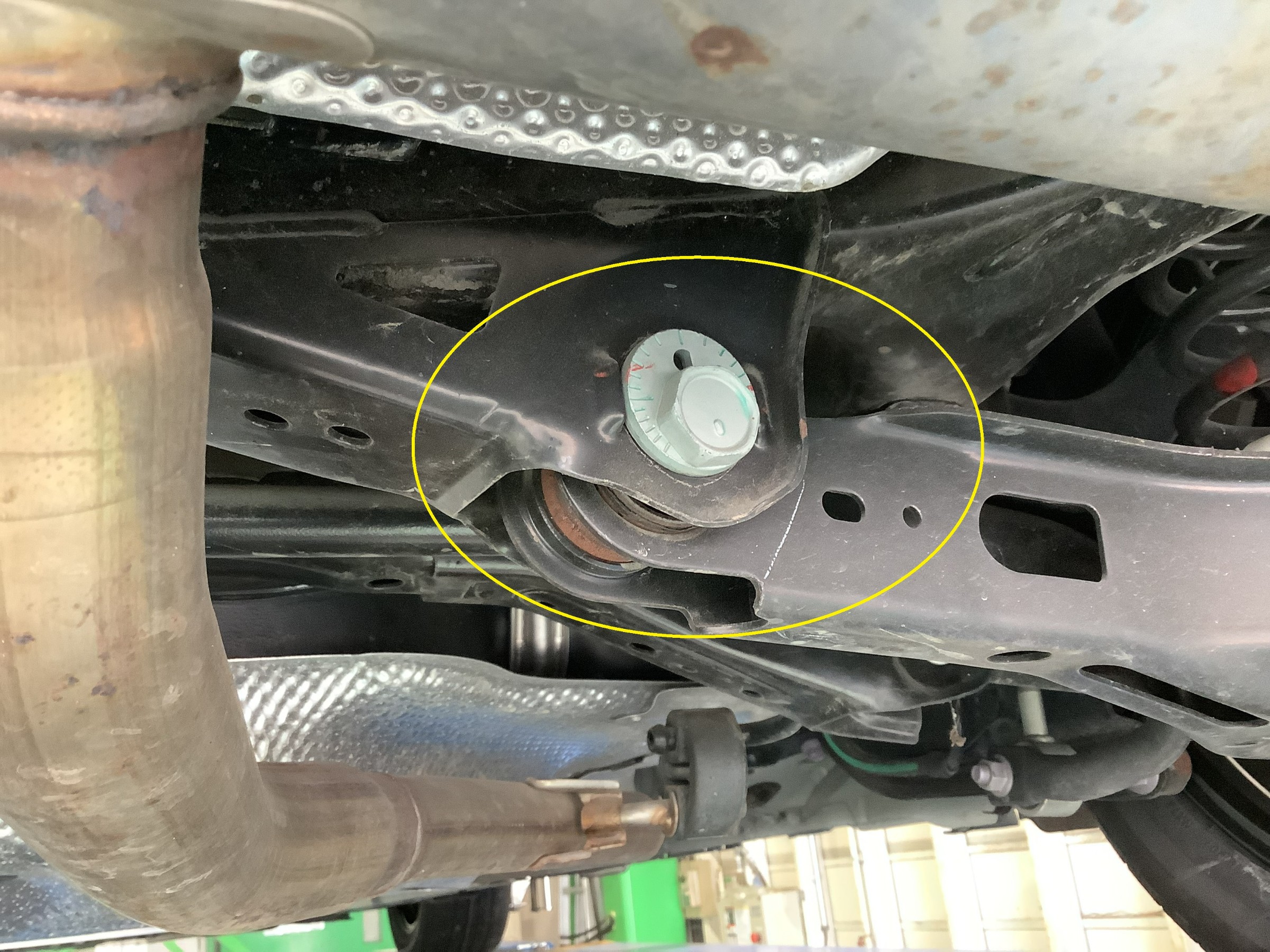

↓↓↓ 早速 リヤ部から調整に入ります。

     『偏芯カム』になっている箇所を動かすことにより

      良いコンディションに数値が動いていきます。（黄色〇印）























↓↓↓ こちら 『偏芯カム』のアップ画像です。

     ボルトに刻んである メモリと数値を確認しながら

     調整していきます。（黄色〇印）



















↓↓↓ 最後に フロント部の調整です。

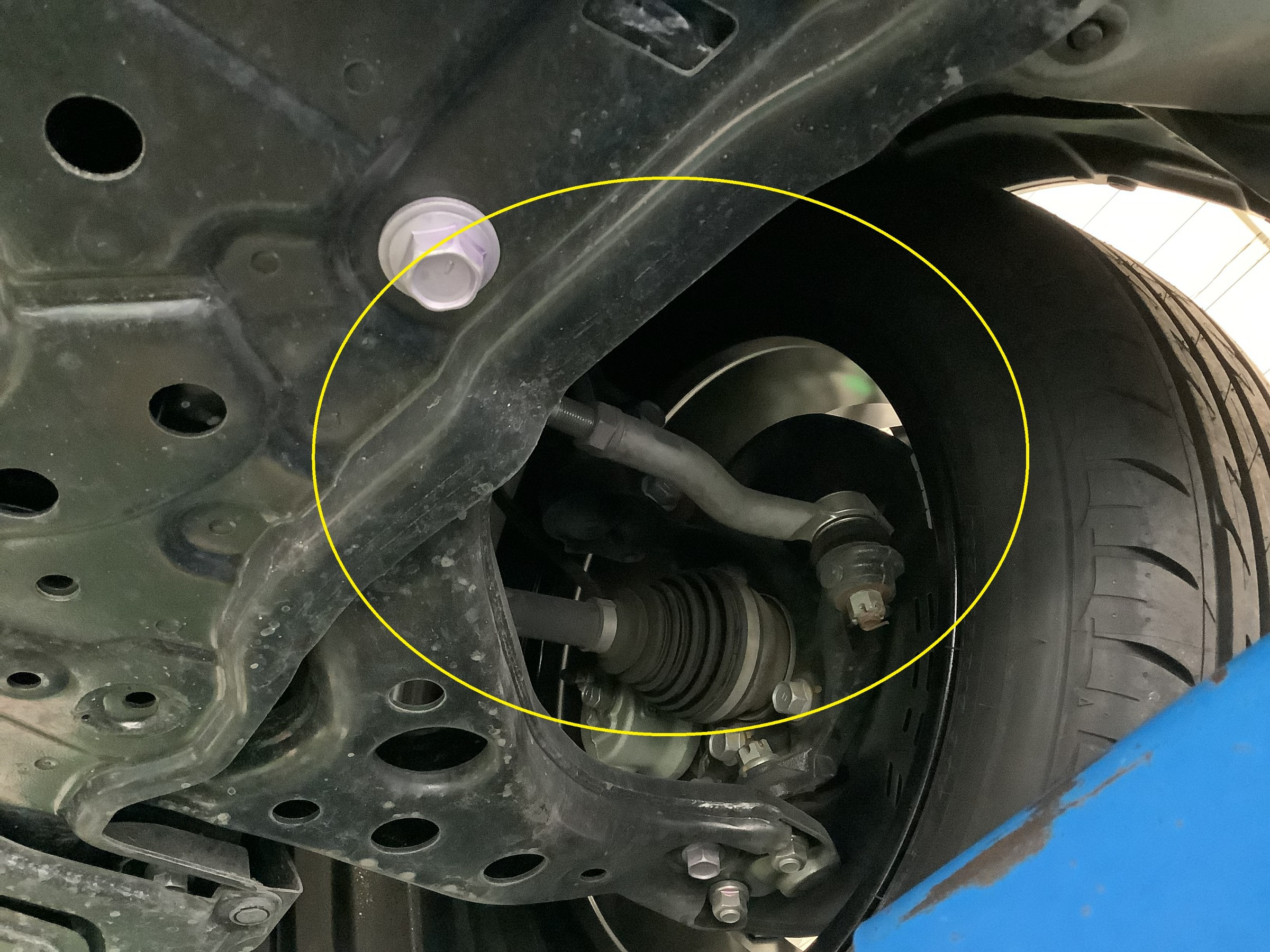

    フロント部は『タイロッド』と呼ばれる箇所にて

    調整していきます。（黄色〇印）





















↓↓↓ 全ての調整を終え 確認の試乗を行い 作業終了となります。















お待たせ致しました！この度は、アライメント施工を作業頂き誠にありがとうございました！

楽しいドライブをお楽しみ下さい！！！
