BMW・M3、見た目には想像できませんが、

年式がまだアナログ時代の車で、テレビが見れ

ません！なので地デジチューナーを取り付けて

フルセグでTVを見れる様にするのですが、

国産車ならチューナーを割り込まして完了です

が、BMWはそうはいきません！

インターフェースユニットを取り付けなければ

後付けの外部AV機器が接続できないんですね！

外部AV機器→インターフェース→車両モニター

と言う様になります！

黄、赤、白の映像&音声の入力がありますが、

インターフェースには映像信号のみ入力し、

音声は別回路で車両に入力してあげないと音が

でません！

センターコンソールボックスの中にAUX・IN

入力が純正で付いていますので、音声はそこか

ら入力します！なのでBMWの外部AUXと言う

純正機能を選択し音を鳴らす訳ですね！

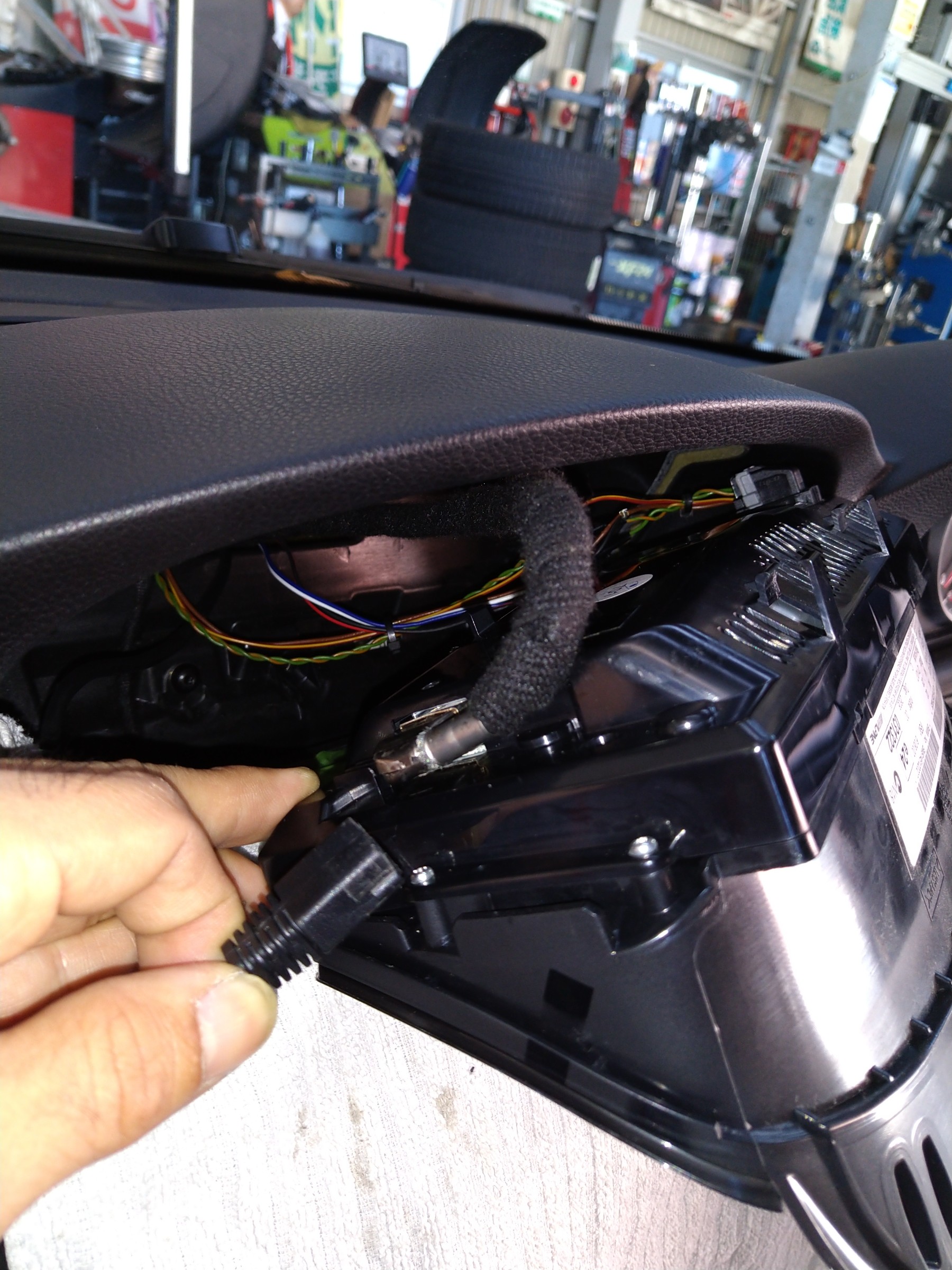

純正モニターを外し裏のメインカプラーを

インターフェースに接続します。

画像奥のカプラーからは、CAN信号と電源を

引っ張ってきます。しかしモニター裏は全く

スペースが無い為、この配線をグローブボック

ス裏まで引き抜いて来ないといけませ(泣)

グローブボックス周りを完全にバラします！

さすが外車、結構外さないといけません(泣)

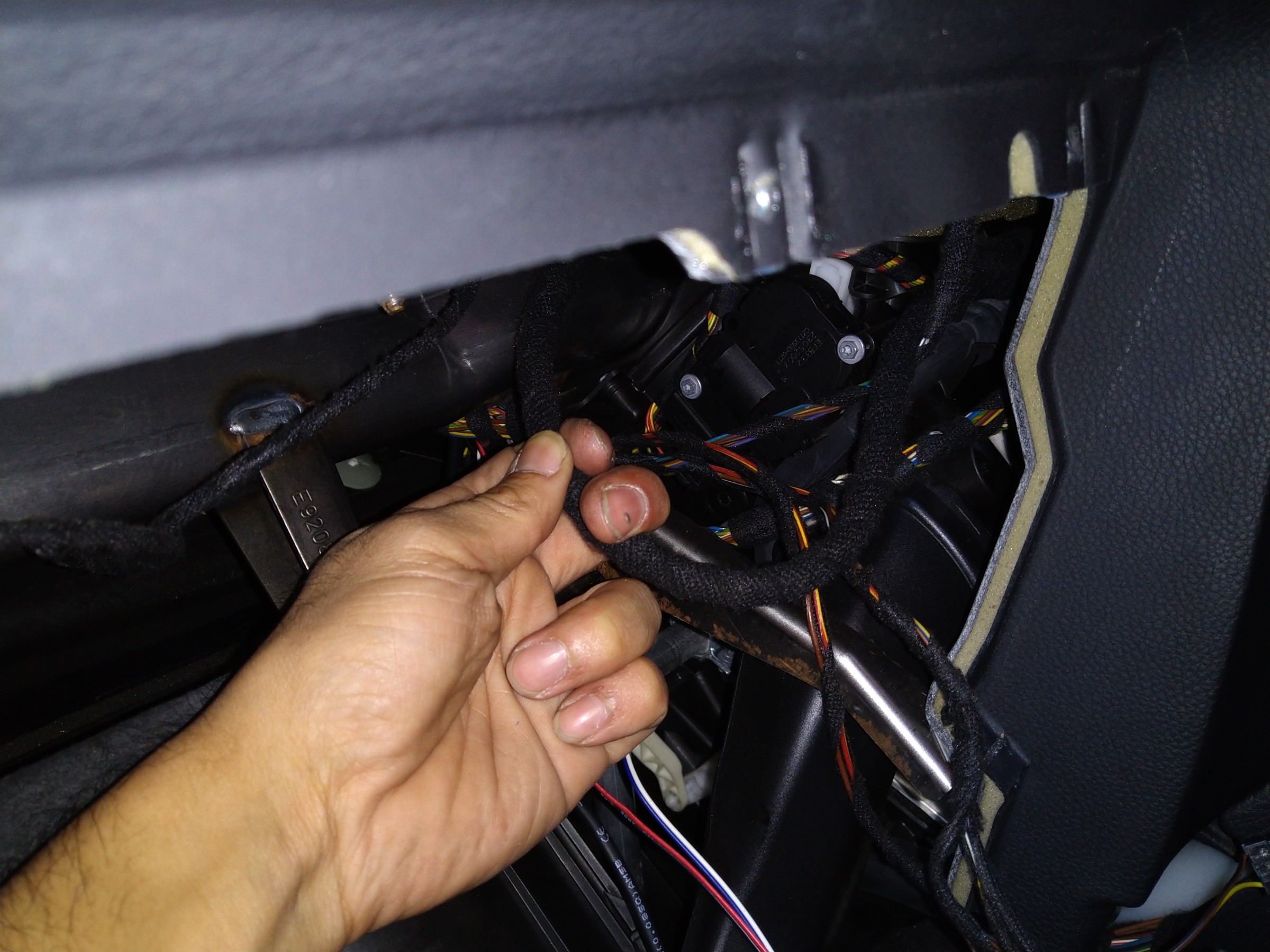

で、先程の配線を見付けました！

裏はかなり狭く慎重に抜かないとすぐ引っかか

ってしまいます！

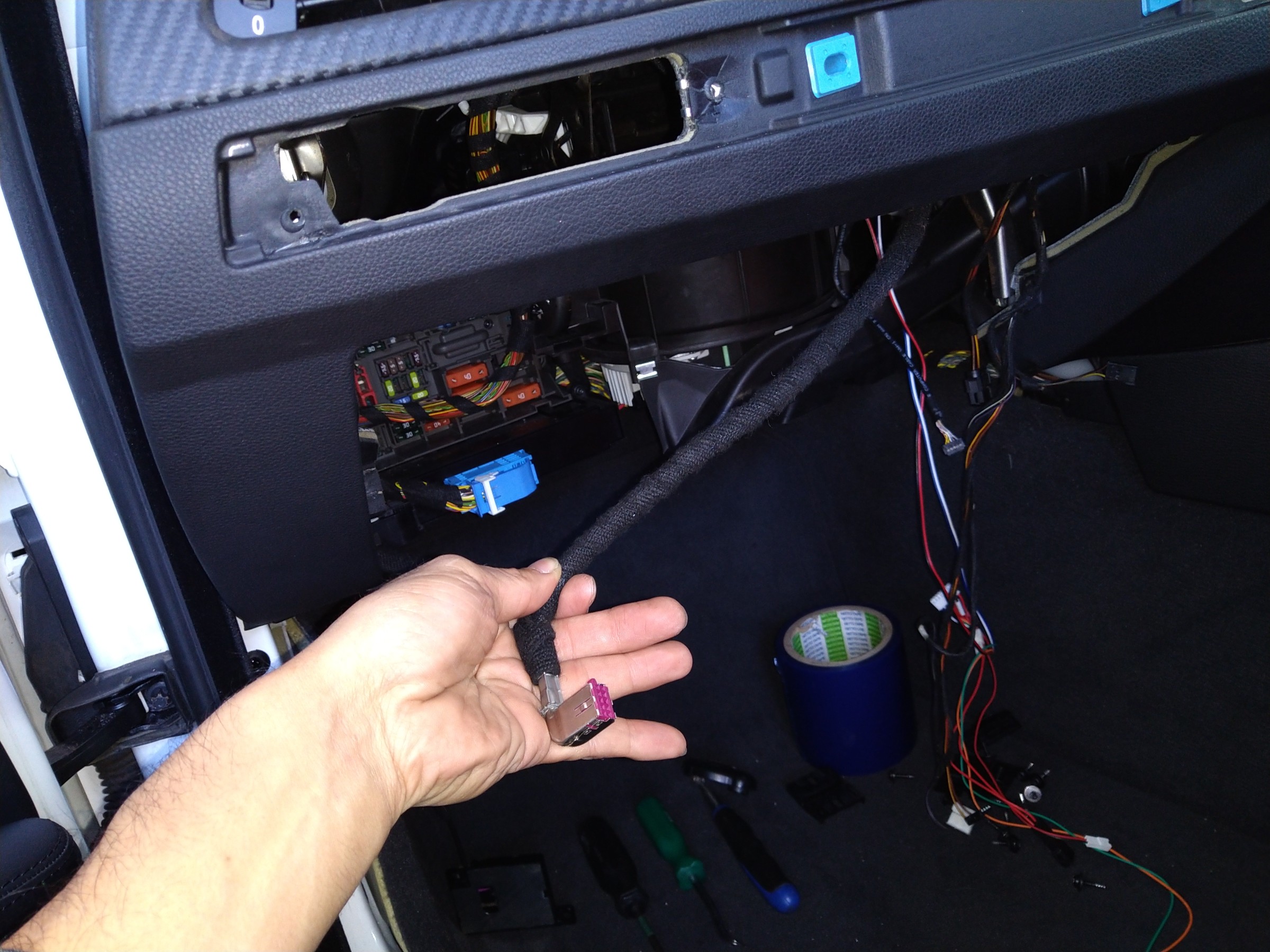

引き抜けました～！

右側の配線はCAN信号&電源線ですね！

ここにインターフェースを配置していきます！

フューズボックスの場所にいいスペースがあり

ました！

作業に集中し過ぎて、これより先は写真撮影す

るのを忘れてました(笑)

続編はDVDチェンジャーです！
