3ｔトラック　デュトロにポータブルナビ・バックカメラ・ドラレコの取りつけです。

まずはバックカメラ！

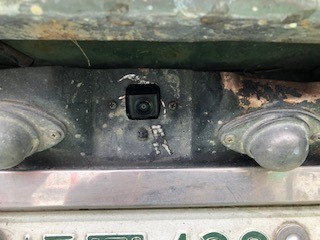

ダンプなので、カメラが当たらないところに取りつけました。

ナンバー上がお客様希望でした。

極力当たらないように、穴をあけ裏側からステー・カラーを使い固定！

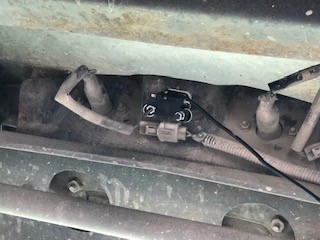

リバース信号は、ミッション付近にあるリバーススイッチから取りました。

しかーし！このトラック24V車なんです( ﾟДﾟ)

当然、リバース信号も24V！

どうしようかな？？

ここでリレーの出番です。

4極リレーを使うことで12Vへ変換できるんです。

構造はいたって簡単です(^^)/

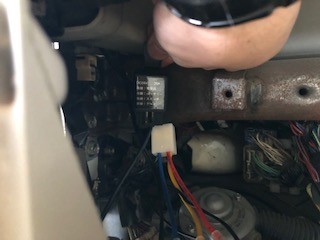

こんなかんじで、わかりにくいですが、

青線・・・24Vのリバース線

赤線・・・12Vの常時orACC電源（12VがなければDC/DCコンバーターを使う）

黄色・・・カメラ側の電源

黒線・・・アース

※24V車用のリレーを使わないとNGです。12V車用だとすぐ飛んじゃいます！！

リレーを熟知すればいろんなことできますよ～(^^)/

今回はバックカメラでしたが、カメラの場合若干、信号が入るまでラグが発生します。

カメラの配線は、車体フレームに沿わせて室内まで引き込みました。

次回へつづく！！！！
