さて、続きましては各カメラのアップです。

まずはサイドビューカメラから。

このカメラは車種専用の取付けキットを使って装着します。

ナビ、カメラ共にアルパイン製なので、配線はカプラーオンでオッケーです。

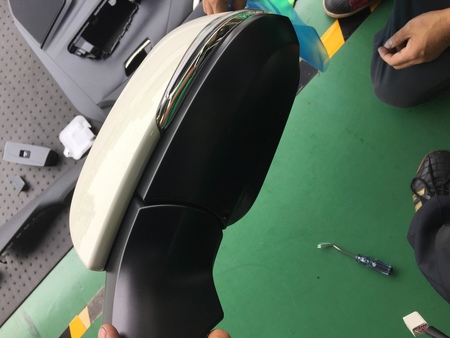

助手席のドアのインパネを外し、サイドミラーを外します（画像１）

取付けキットに付属されてる型紙で穴あけ加工、取付け、配線を通し、完成すると…。

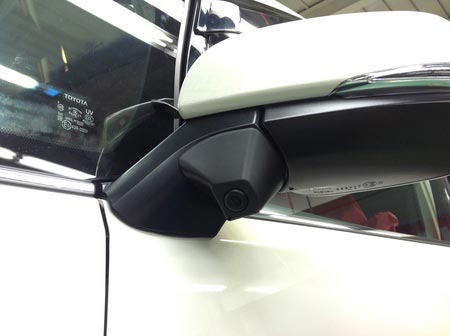

画像２のようになります。意外と目立たず、キレイに収まります。

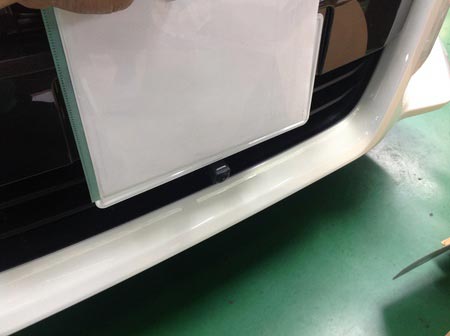

画像３のフロントカメラはナンバー下に取付けるようになっており、

配線をエンジンルームからメーター裏へ通します。意外と大変です…ｗ

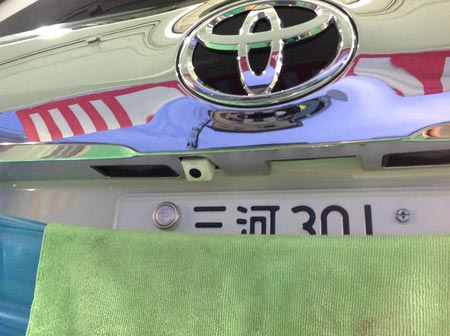

画像４のバックカメラは黒と白の２種類の色があり、

今回はボディの色に合わせて、白をチョイス。

トランクのインパネを外し、取付け。

汎用のカメラだとカメラの角度、配線が大変なんですが、

この取付けキットは角度も決まっており、

パネルに隠れている純正カメラの配線を利用するのでとても便利です。

あとはナビの所に配線が来てるので、そこにキットの配線を付けてナビに繋げます。

次回は、＜その参＞DSRC車載器・天吊りモニター編です。
