こんにちは！ナミ兵こと浪岡です！

先日ホンダ・ヴェゼルRV6へ

バックカメラを取付致しました！

ナビの取付情報はWEBだったり

車種別キットに書いてたのでわかりました。が！！

リアカメラに関しては車が新しく、情報がない・・・

と、いうことで今回試行錯誤で

後部座席からリアハッチ近辺をバラしましたので公開いたします！



後部座席内装パネル取り外しの必要性

今回、バックカメラと前後のドラレコもお取付けしました！

内装は浮かせるだけでも配線は通せたと思いますが

2種類の配線を前に持って行く為

外した方が作業しやすいと思い取り外しました！





では！

次からはいよいよバラしていきます！

自己責任にて実施ください！



ヴェゼルRV6 トランクルームバラし

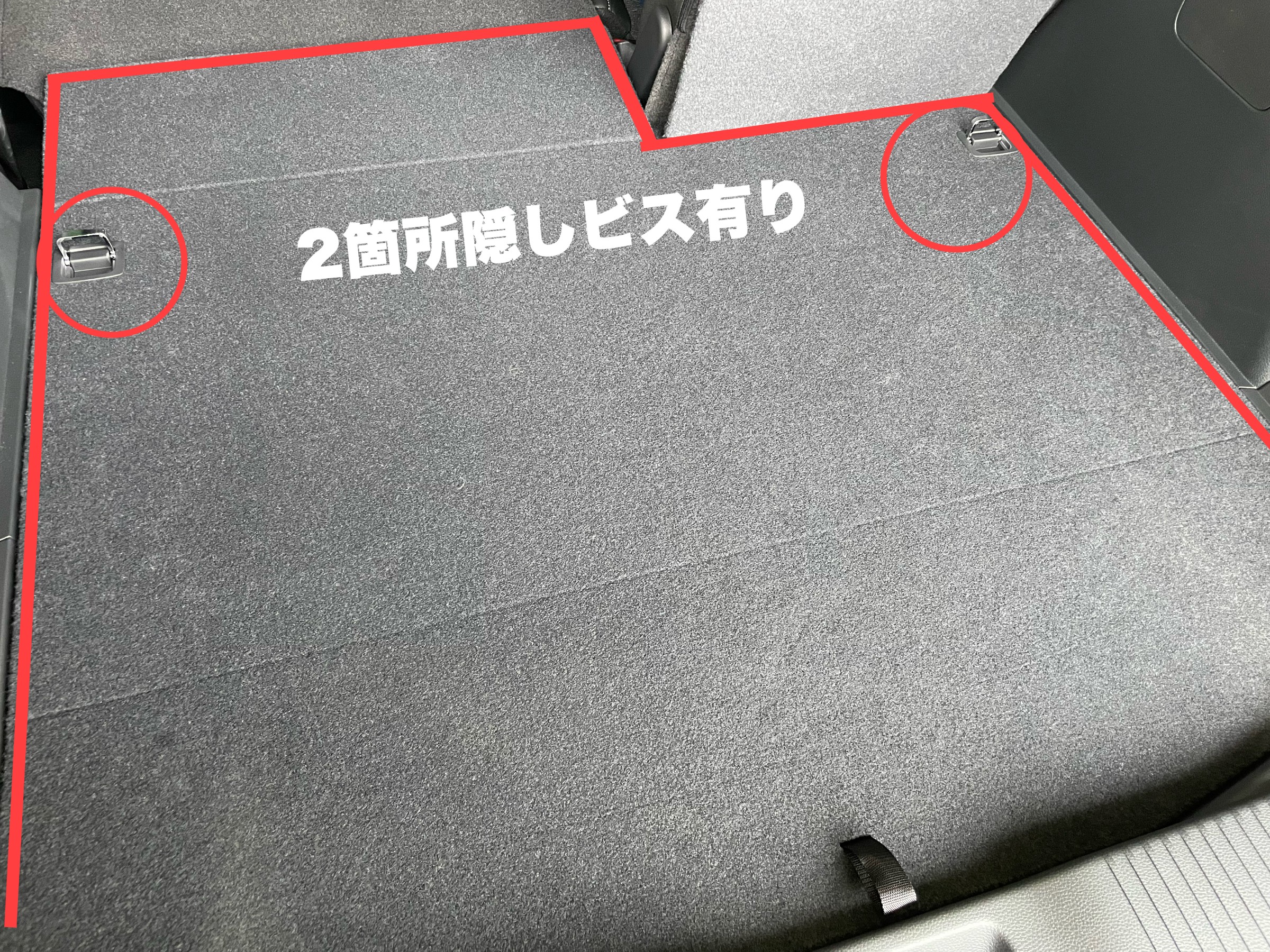

トランクルームのカバーを外します。

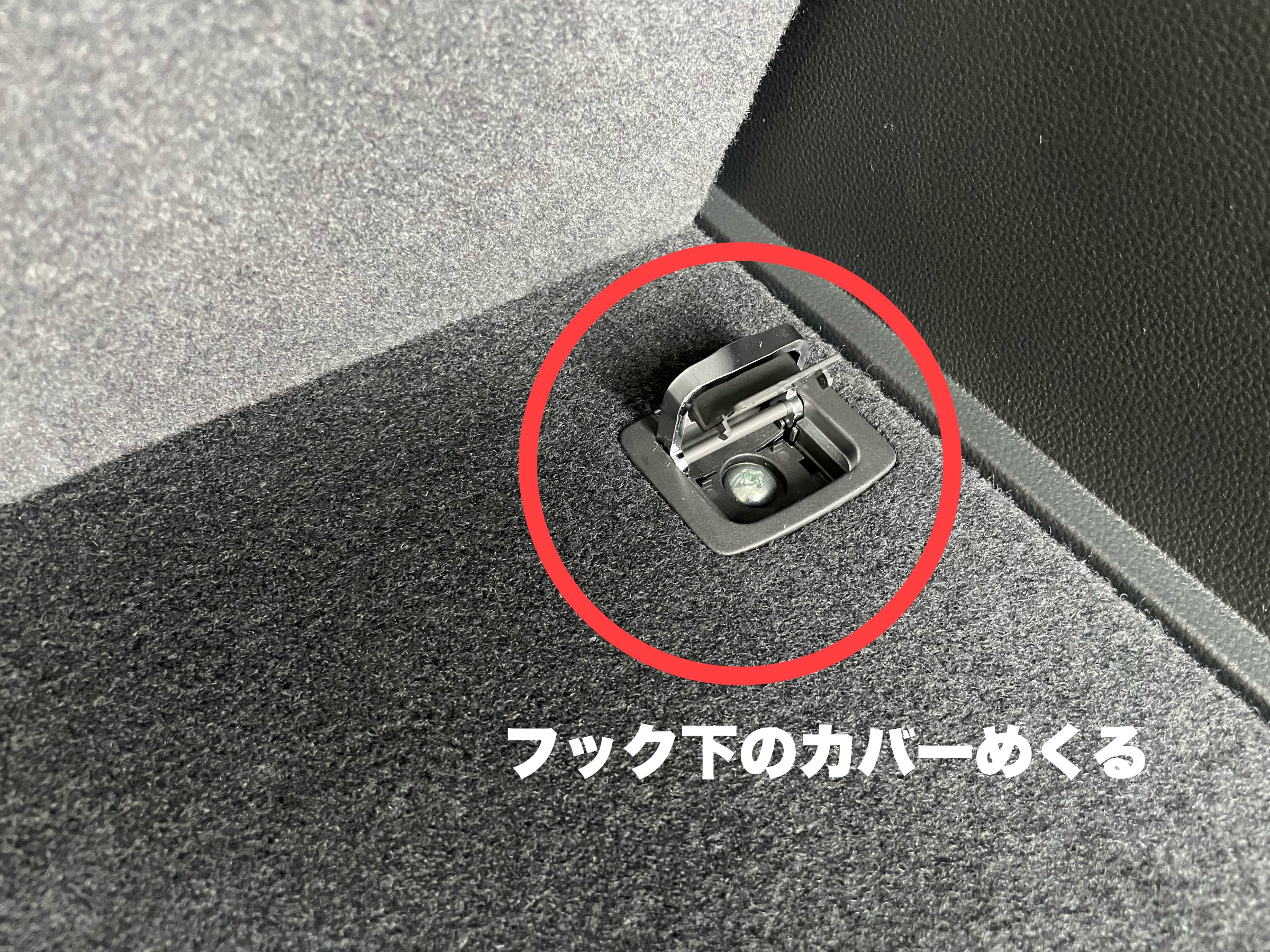

フックの下にビスがあるので外します。



ビスを取ったら外れますが

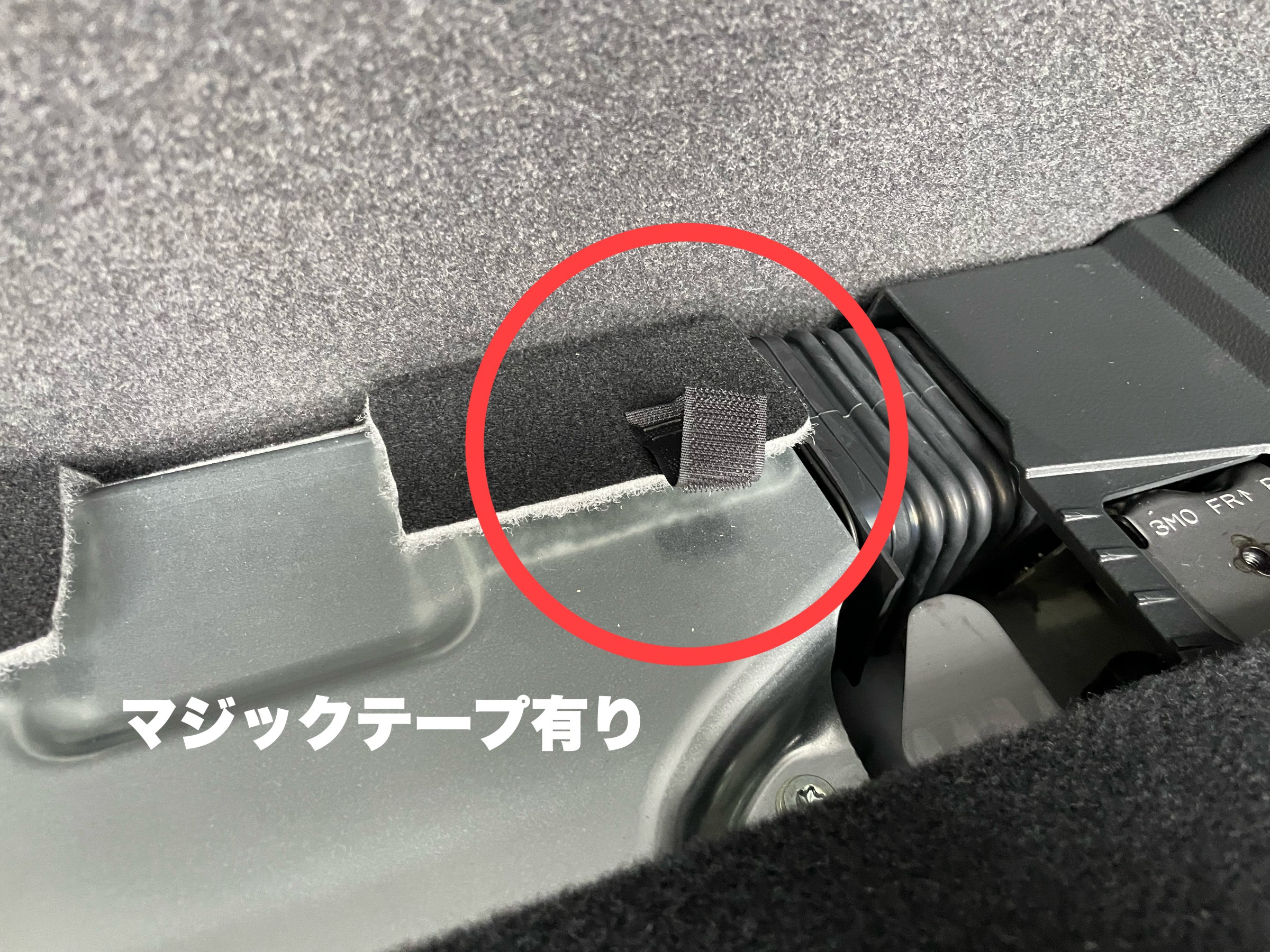

奥にマジックテープあるので少し取れづらいです。

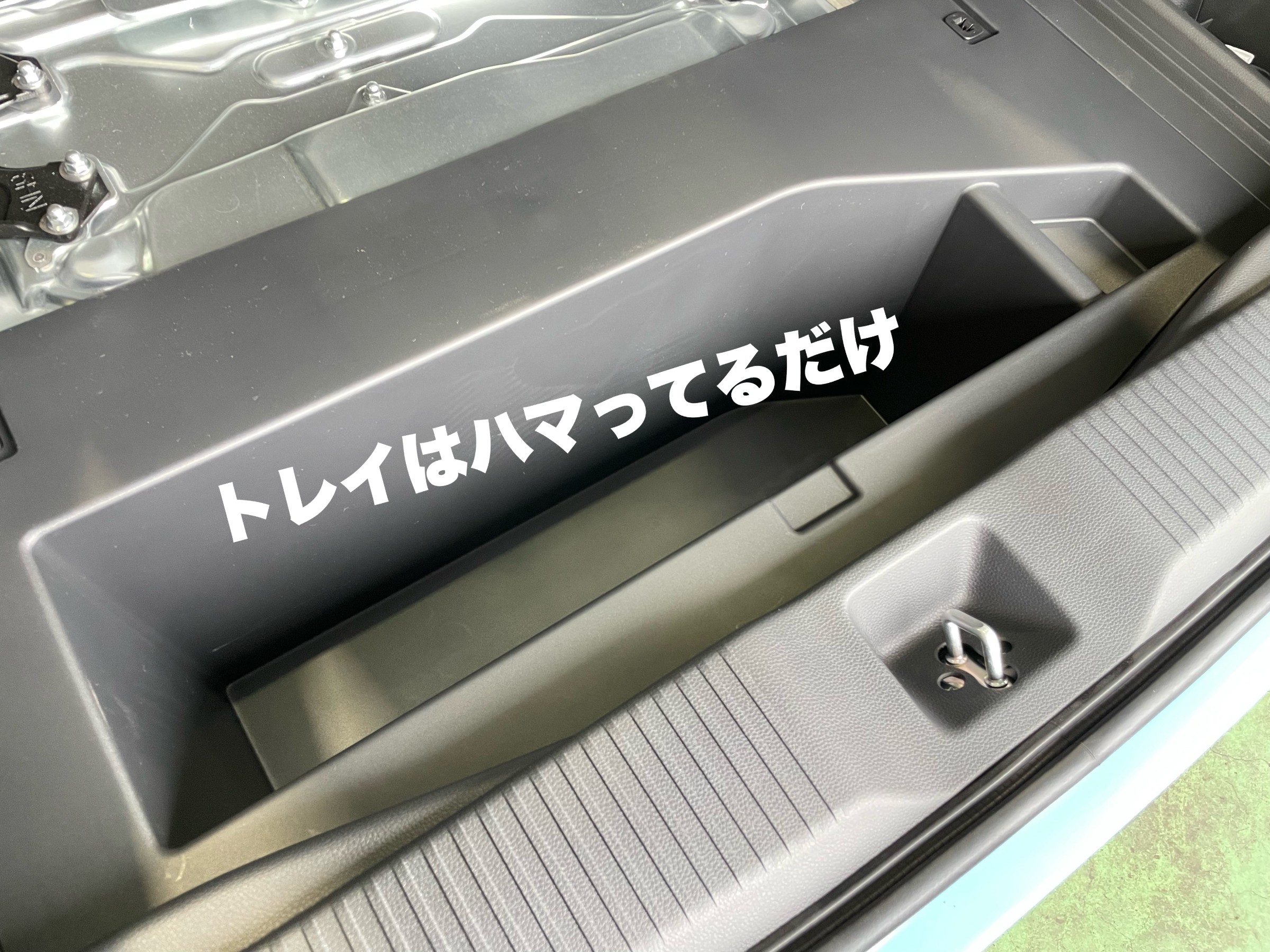

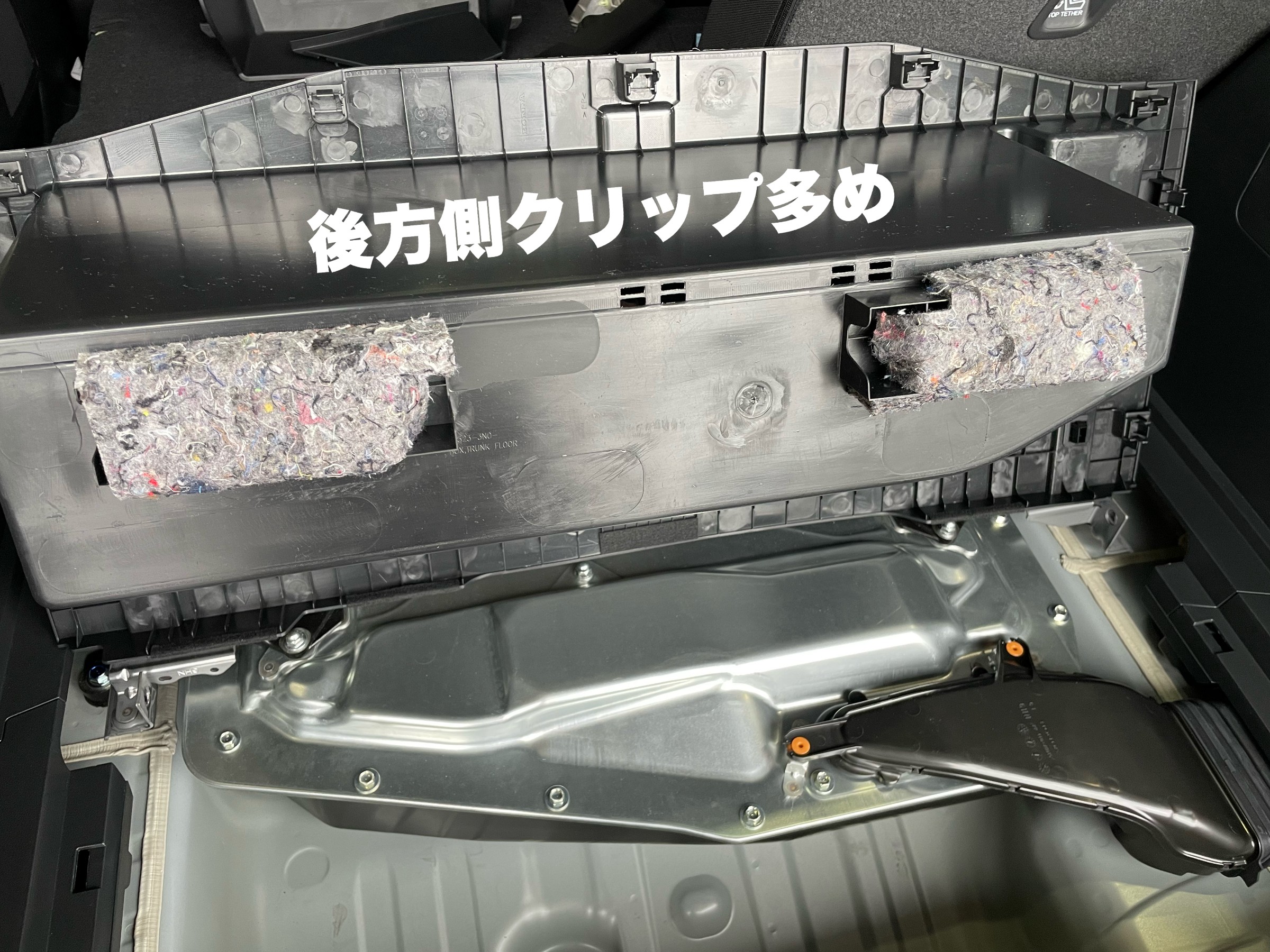

後方のトレイも外します。

裏はこんな感じです。

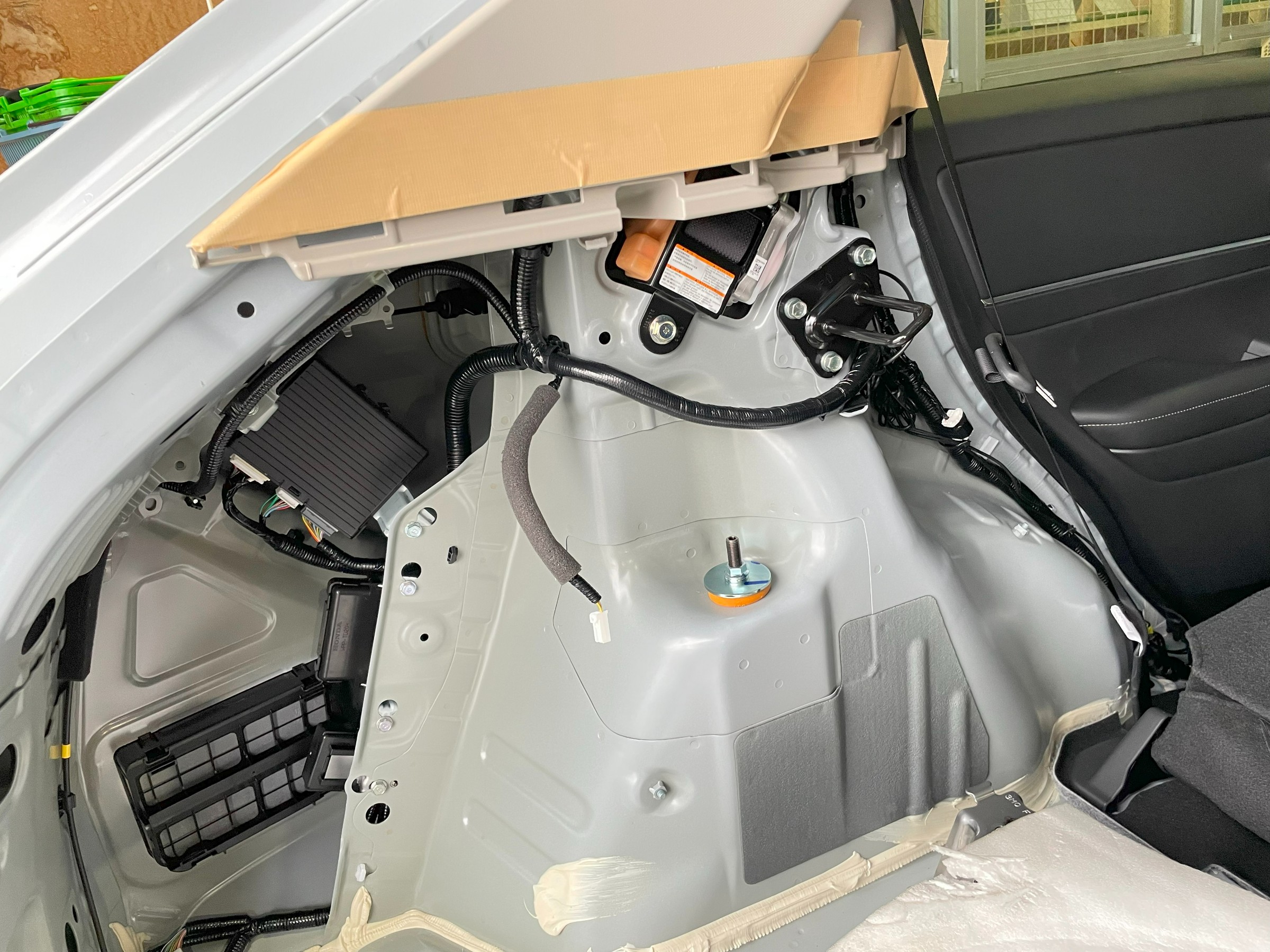

ここまでくるとハイブリッドバッテリーが丸見えなので

衝撃を加えないような対策をしてください。

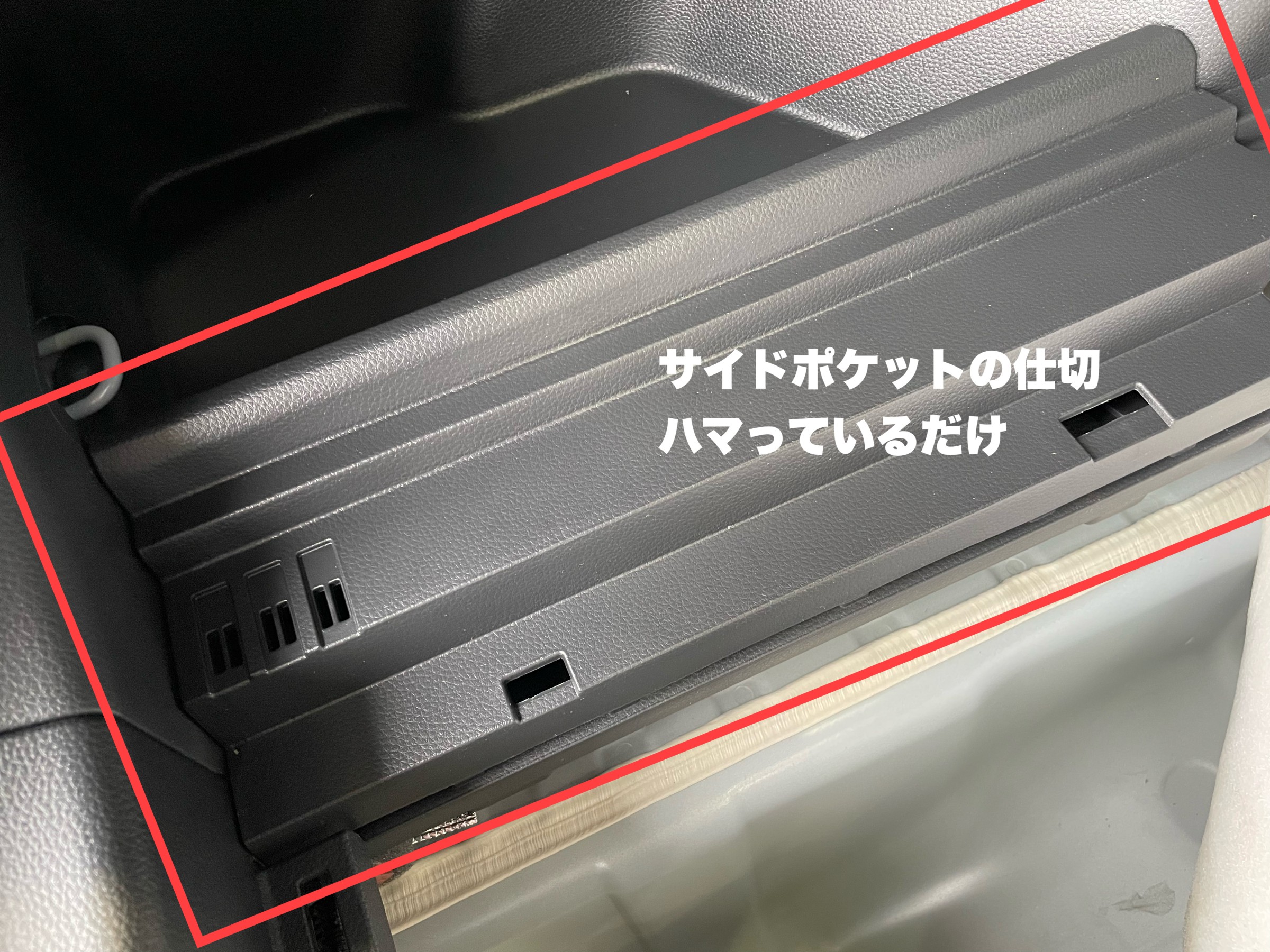

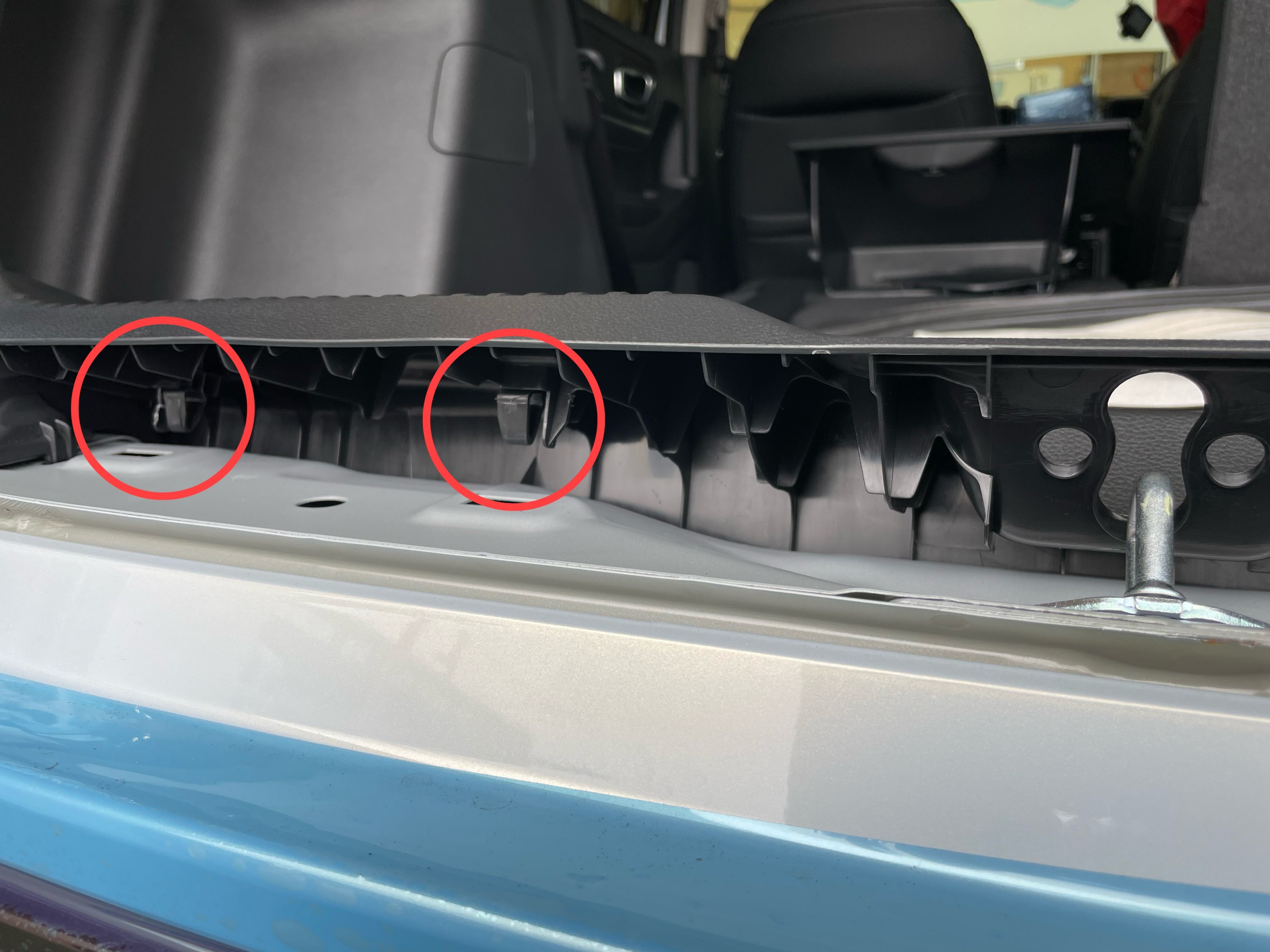

サイドの仕切りを外します。

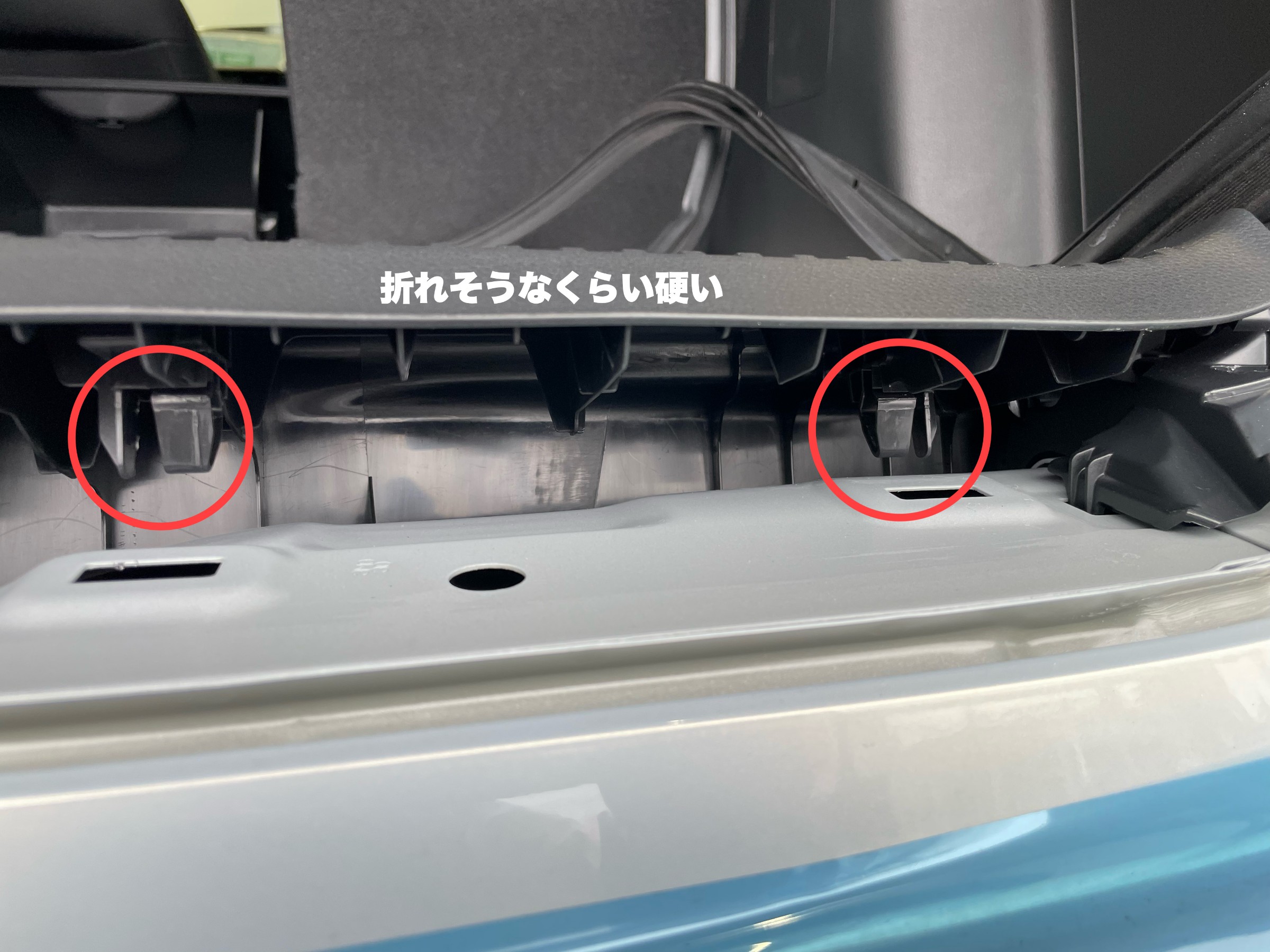

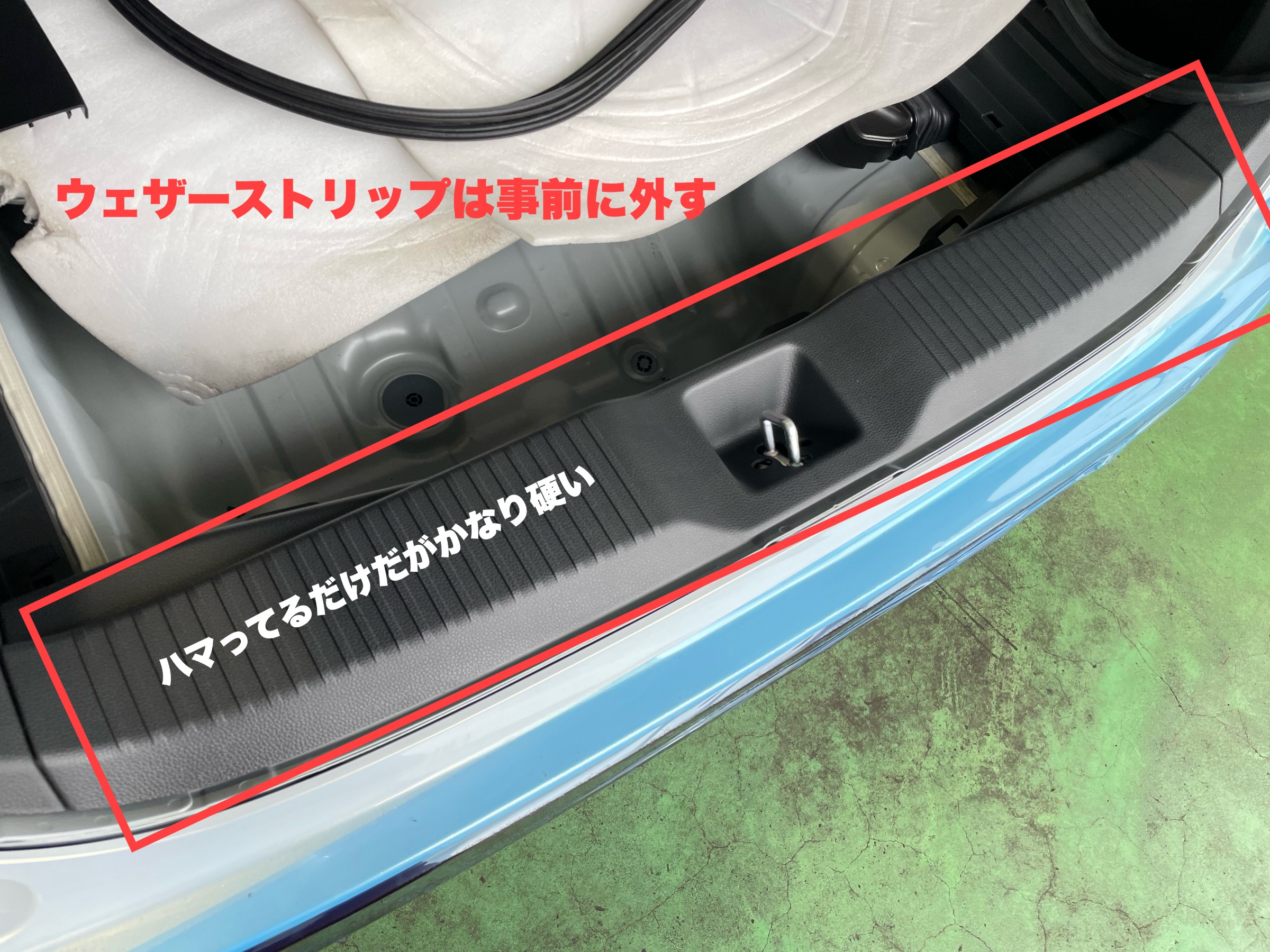

次にこの分品ですが・・・かなり硬いです。

新車ということもあるかもしれませんがご注意ください。





ヴェゼルRV6 トランクルーム内装バラし

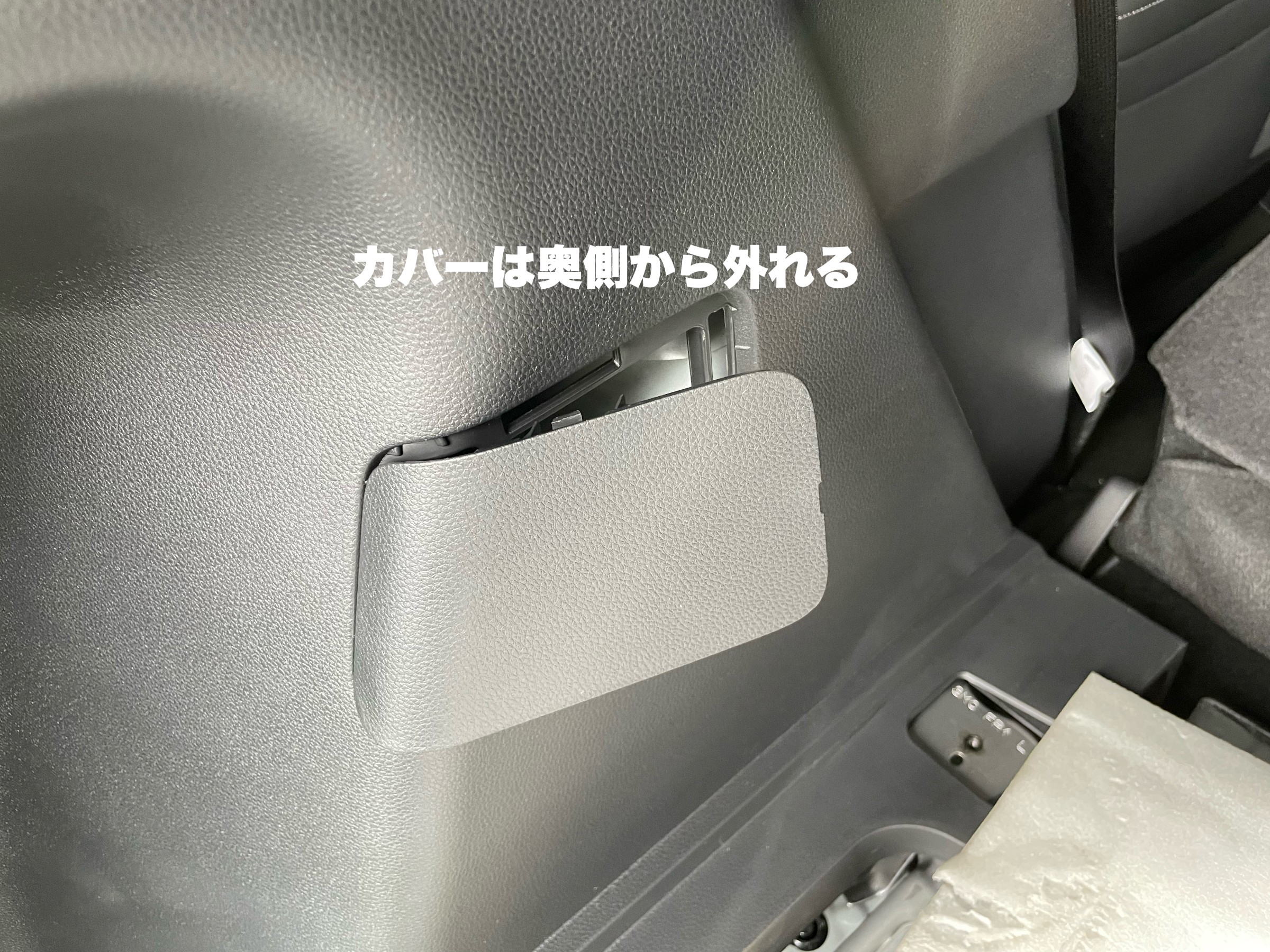

このカバー外さなくても可。

こんな感じでは外せます。

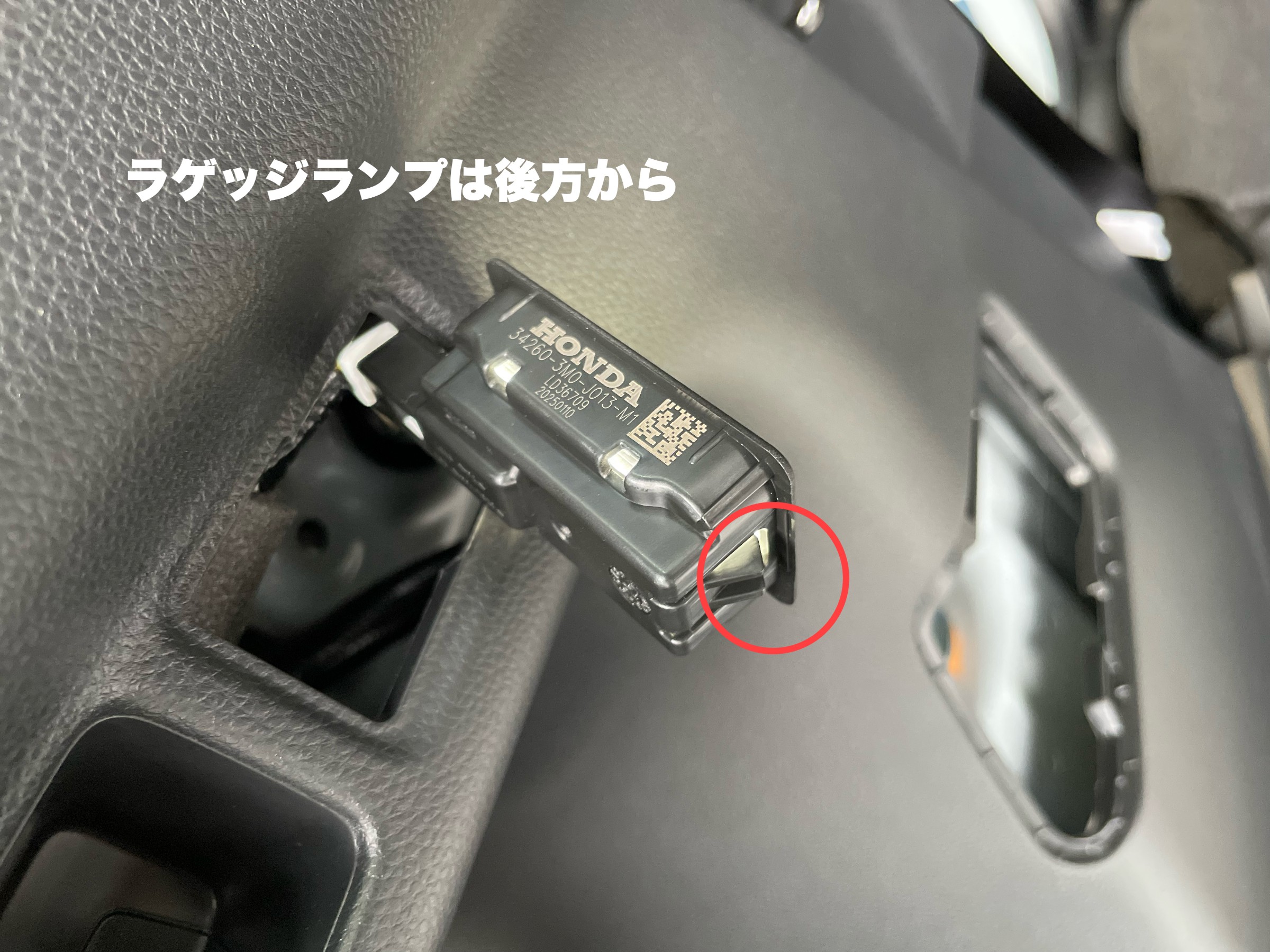

ラゲッジランプは手前から外します。

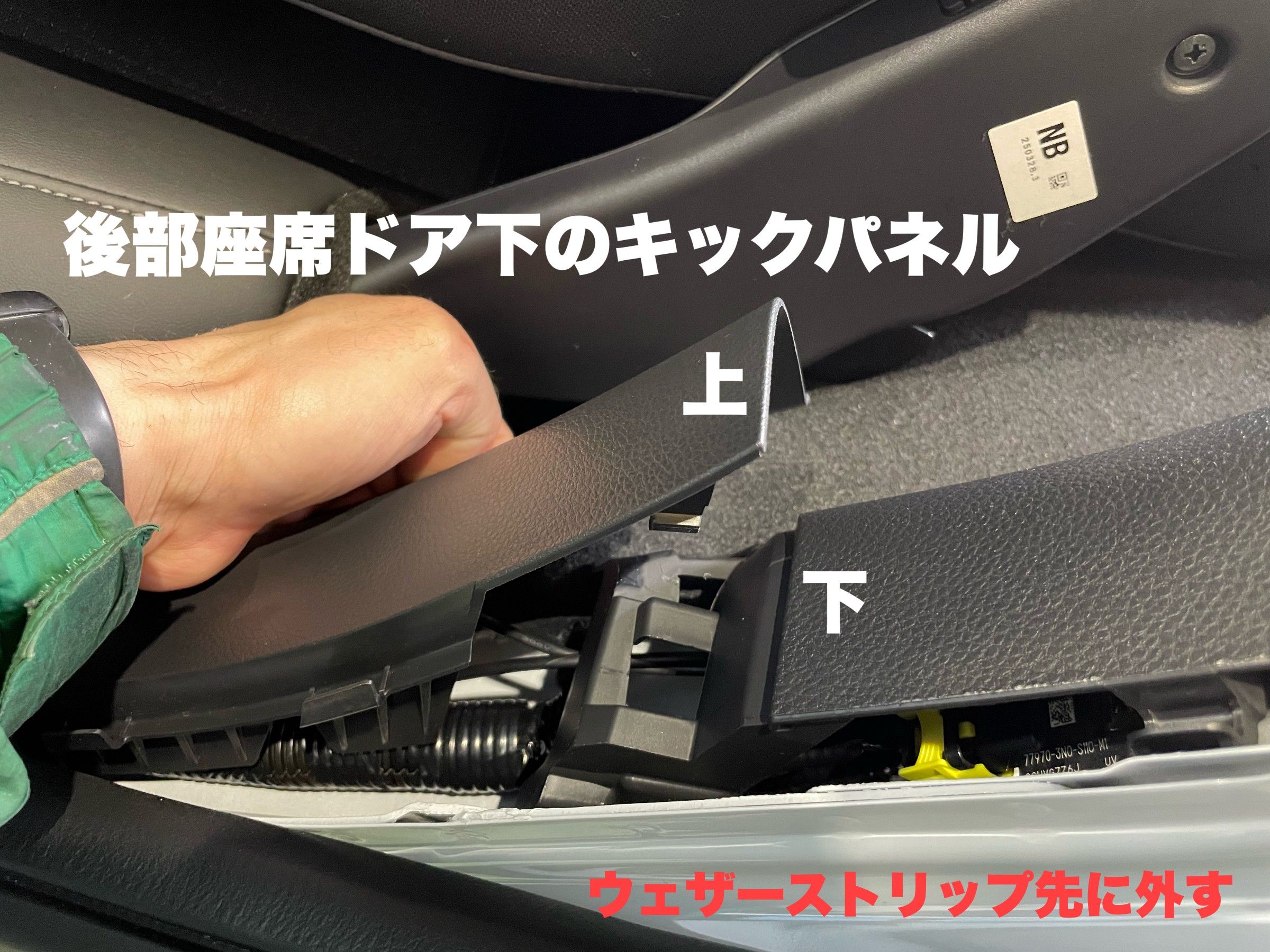

後部座席のキックパネルの下側に

トランクルーム側の内装が入っているので

先にキックパネルを外してからじゃないと外れません。

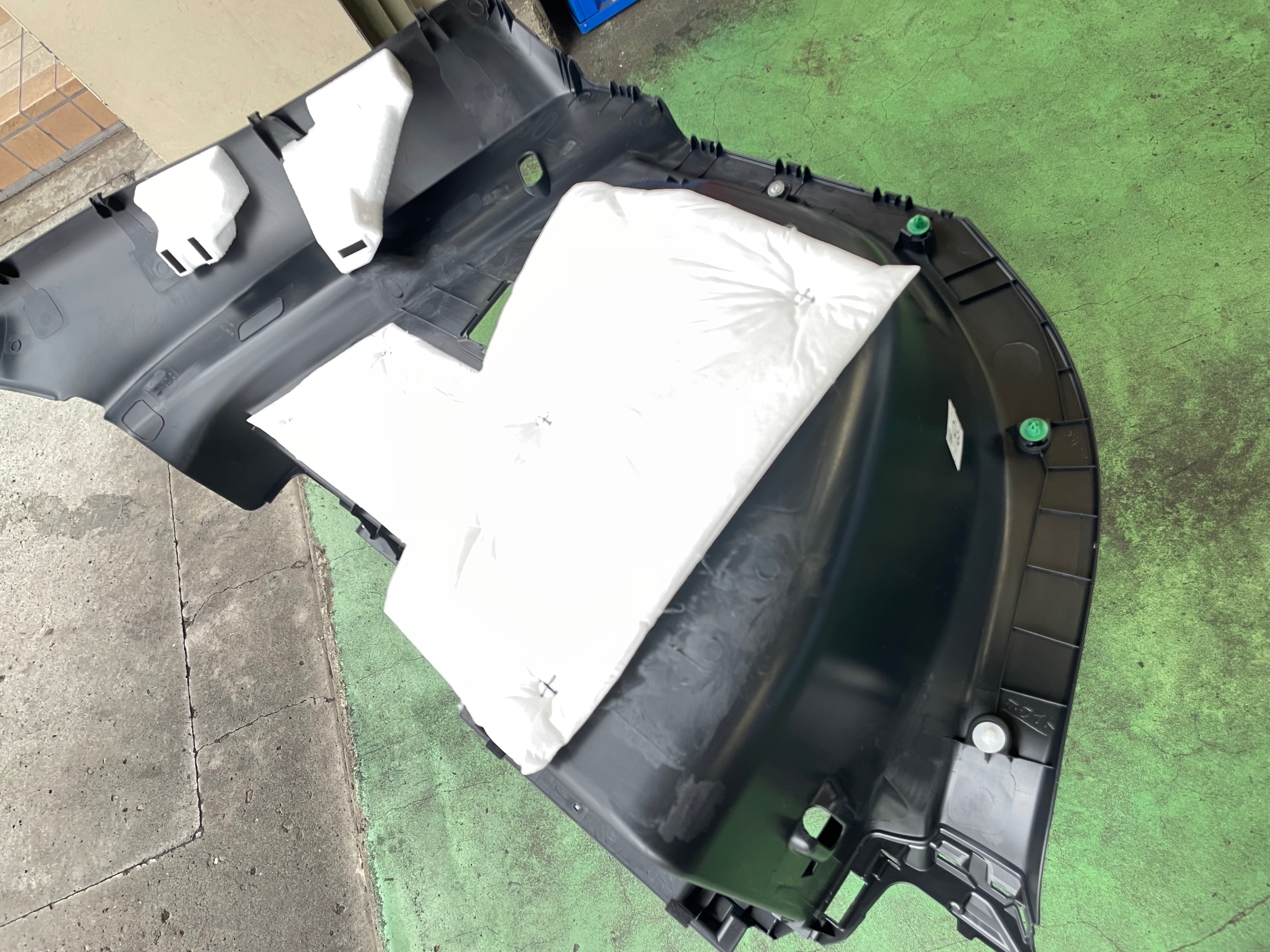

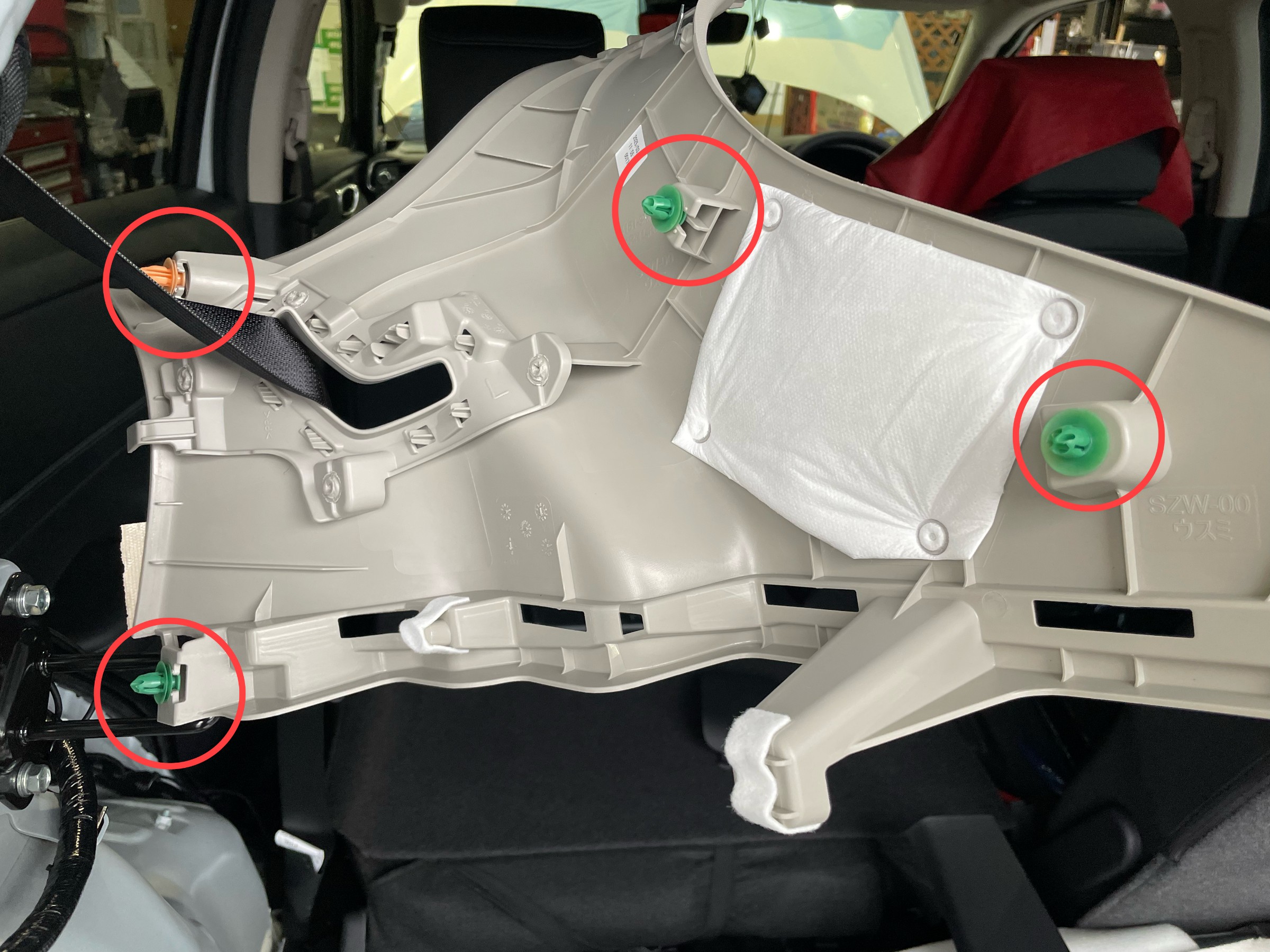

引っ張って外しますが

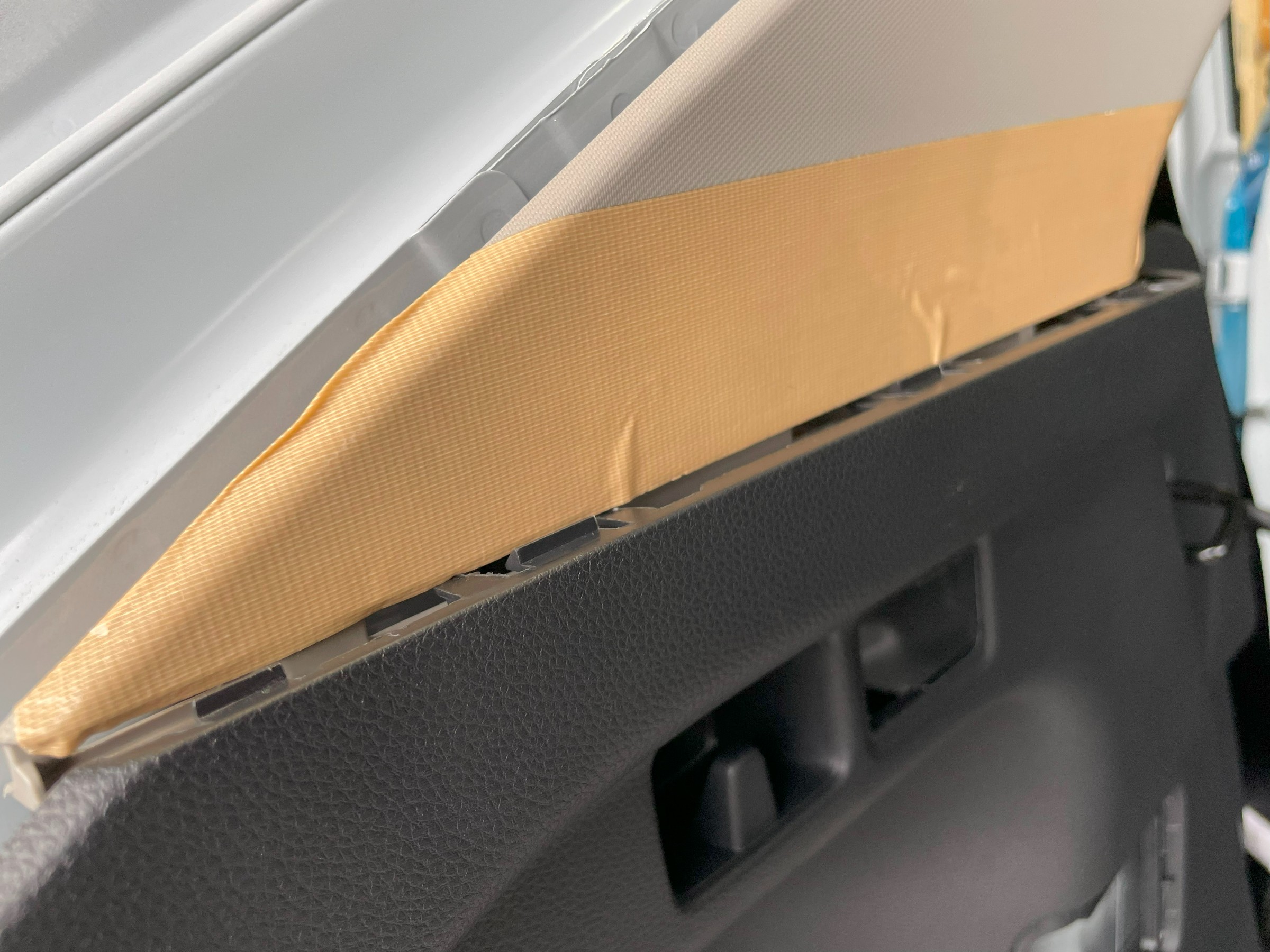

上にせり上がるので養生推奨します。

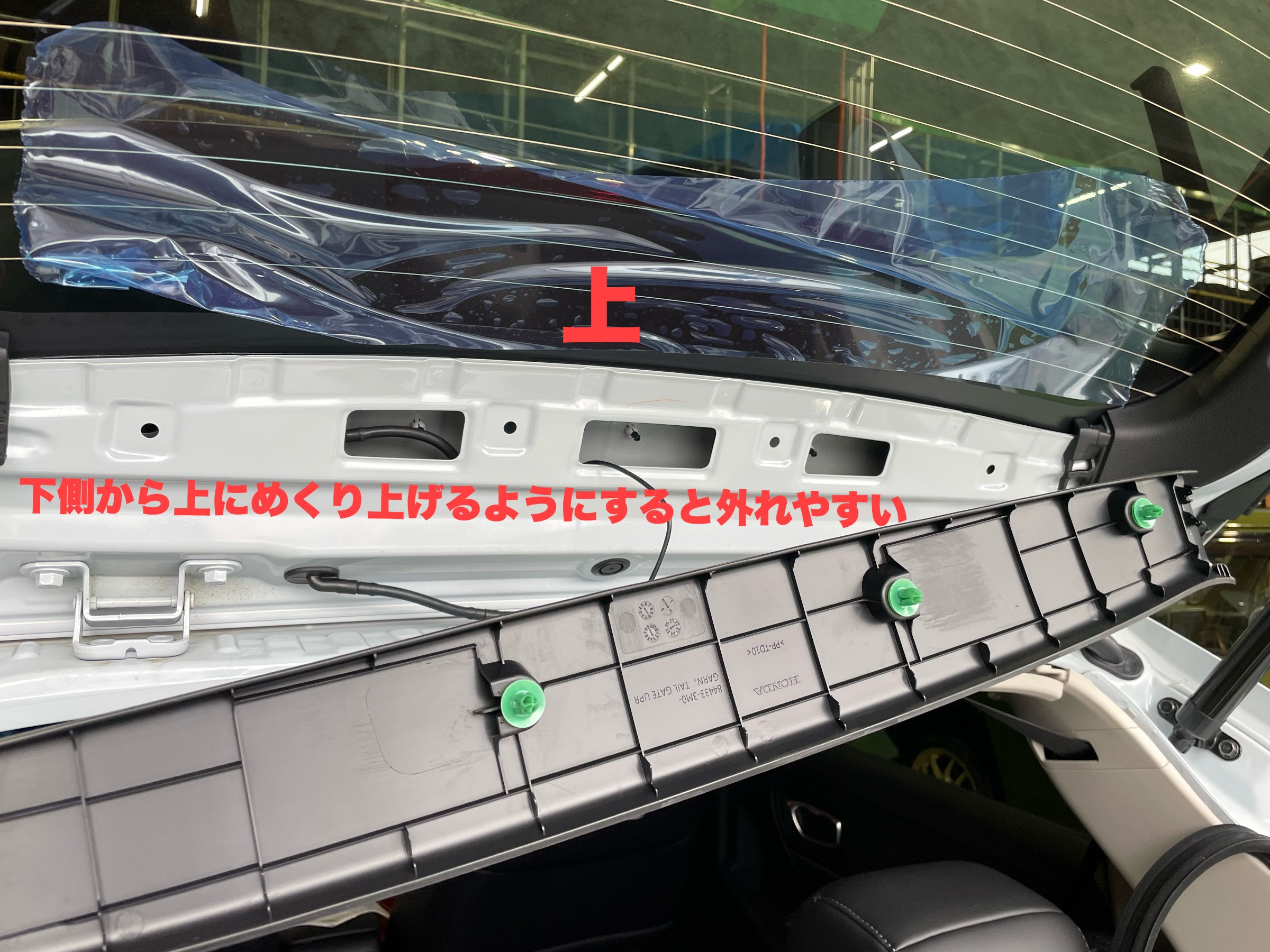

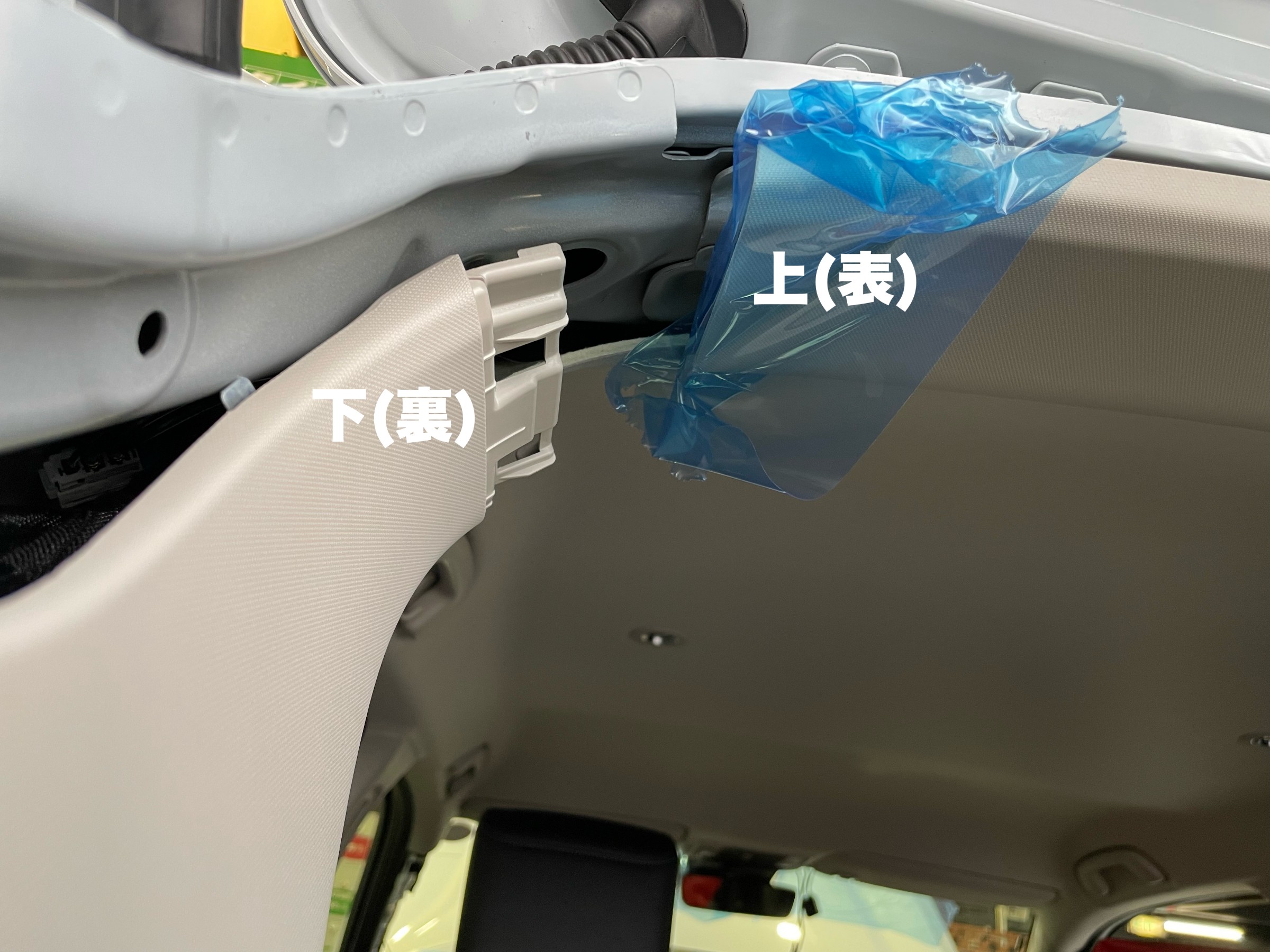

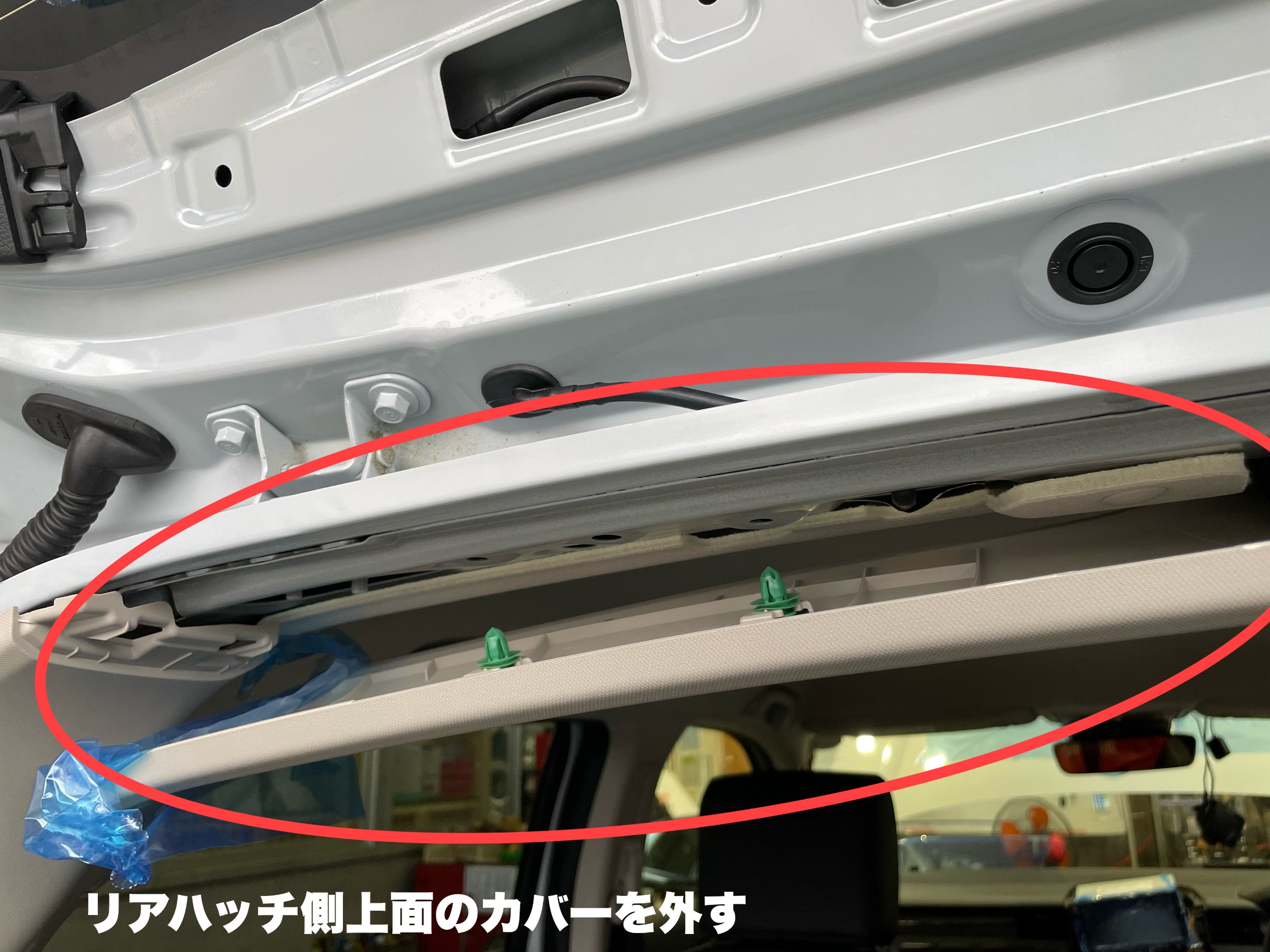

次にリアハッチ上面を外します。

上面の下（裏）に入り込んでいるので

先に外します。

あとは引っ張って外します。



ヴェゼルRV6 リアハッチ・リアゲート内装バラし

最初に蝶番側のパネルから外します。

グレードで違うかもしれませんが

サイドにステーあるタイプは

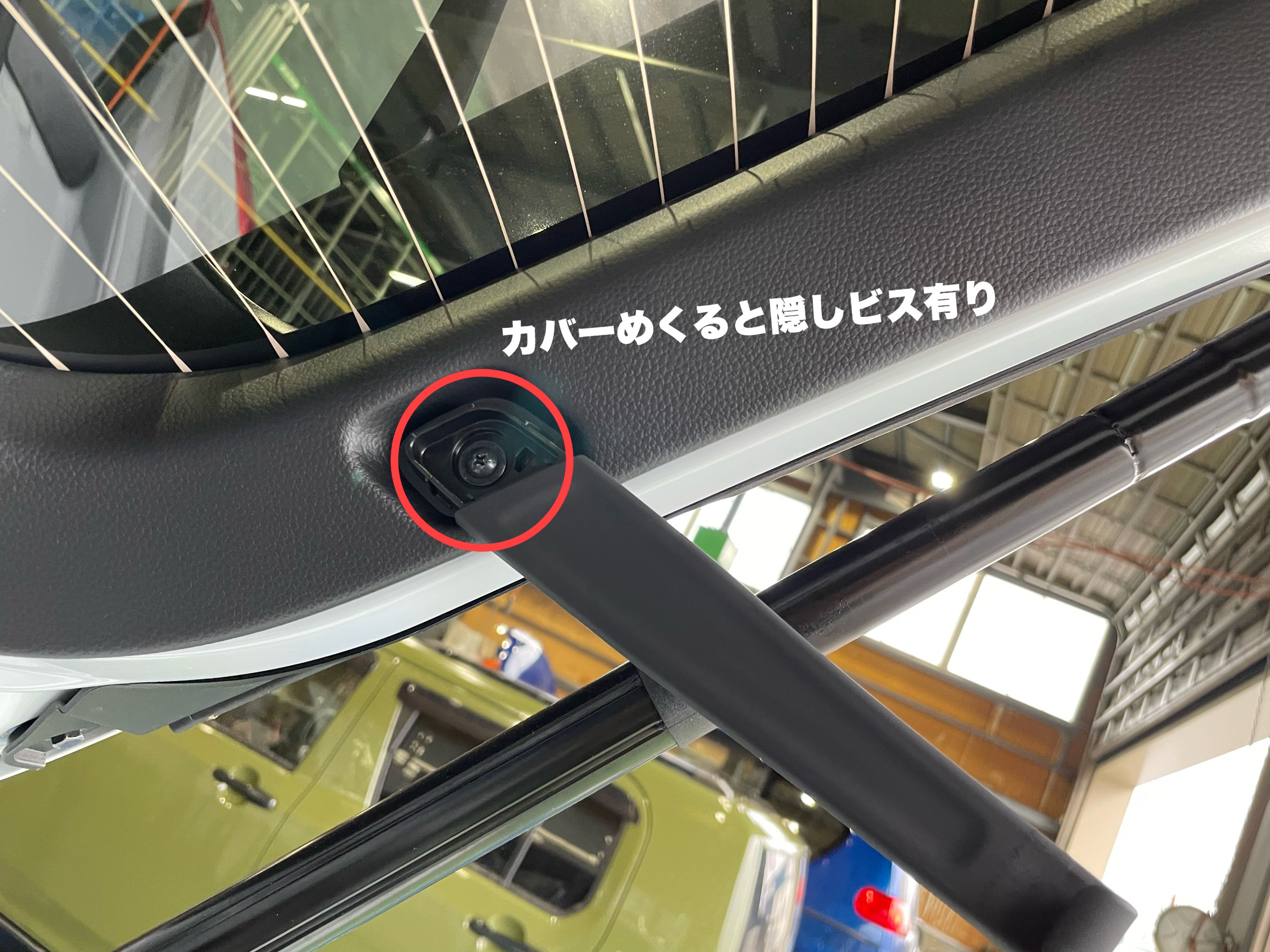

隠しビスがあるので外します。

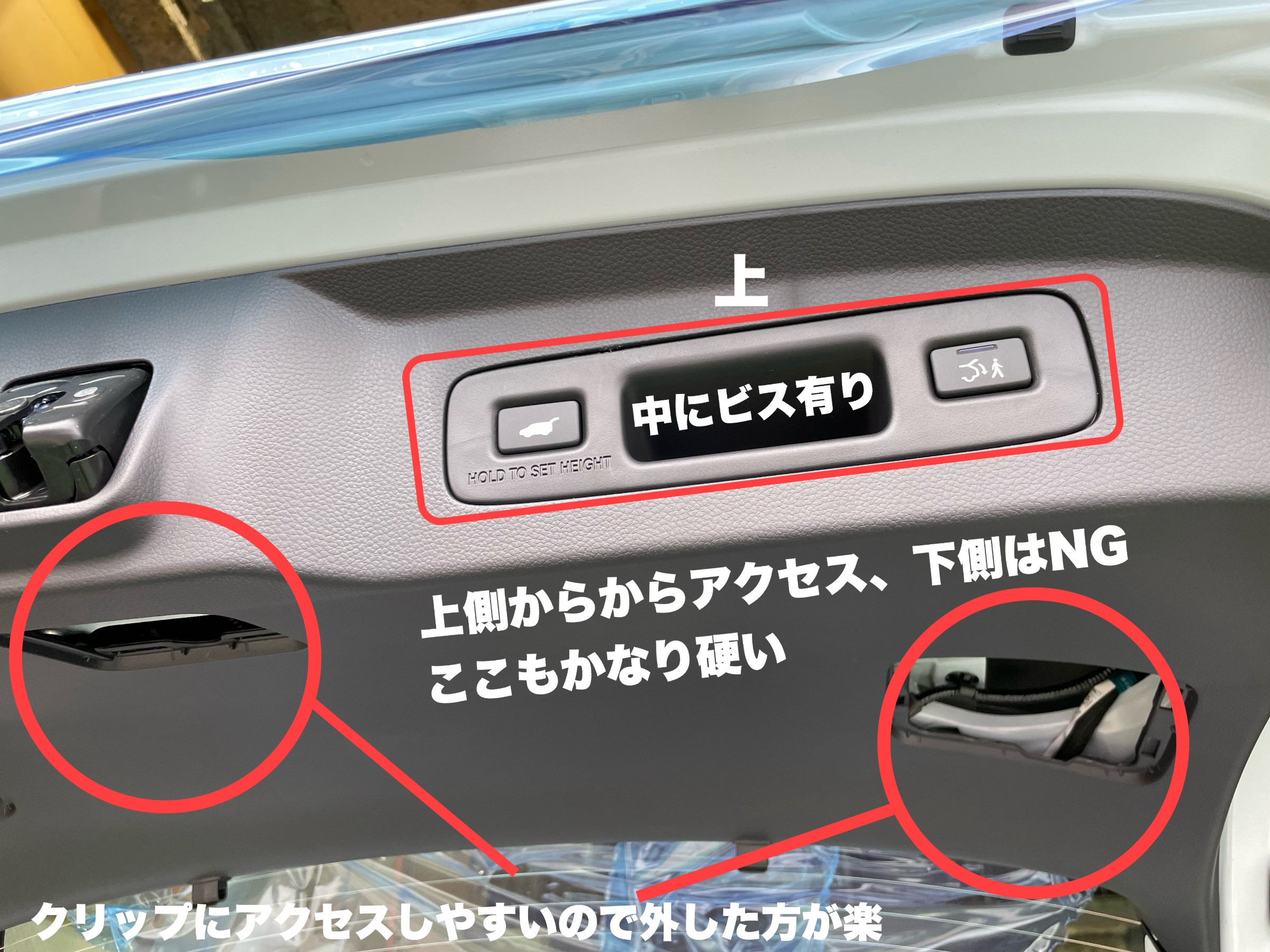

まず、右上の手をかける部分から外します。

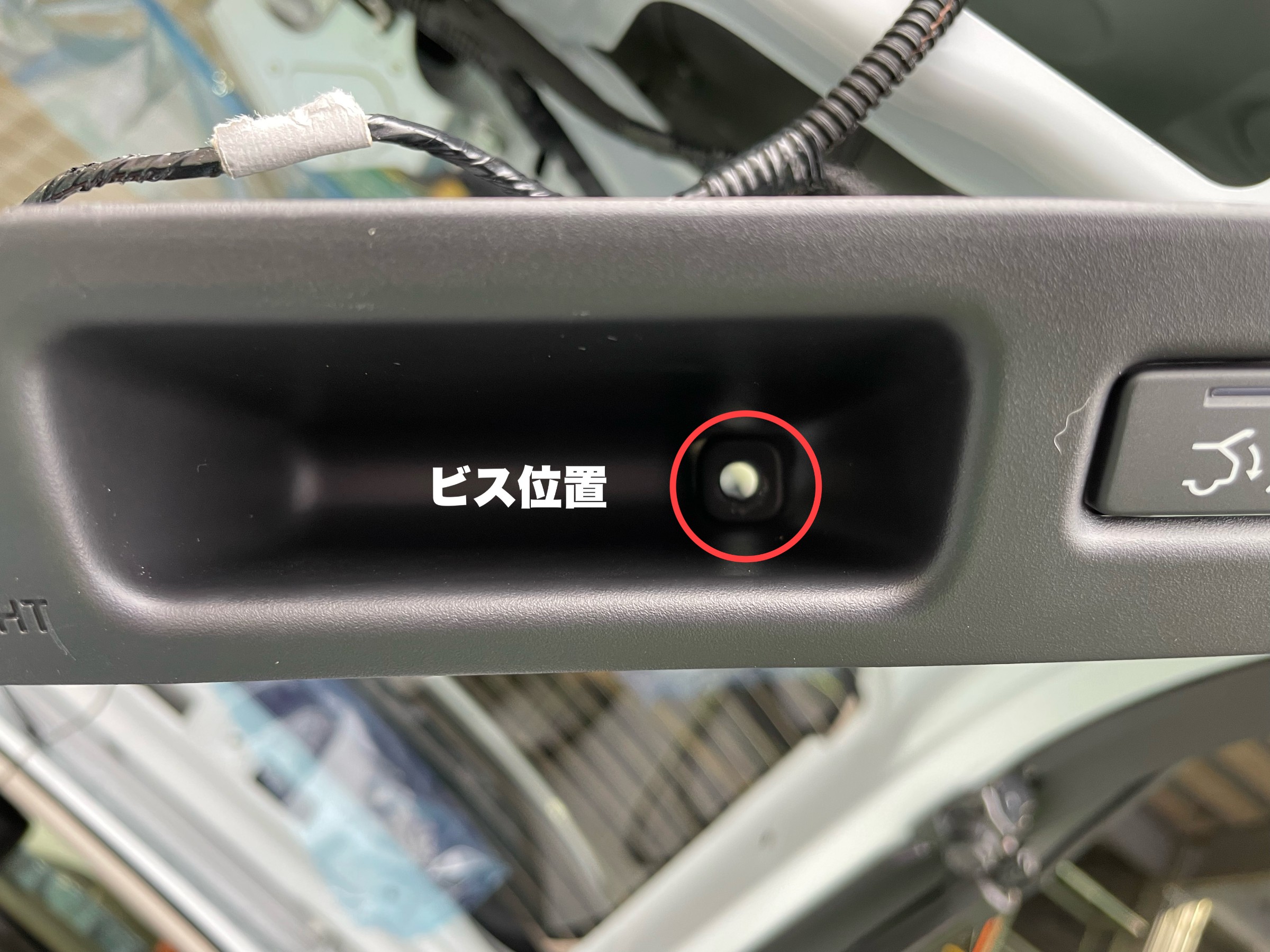

ビスが奥にあるのでビスを先に外します。

この部品もかなり硬いのでご注意ください。

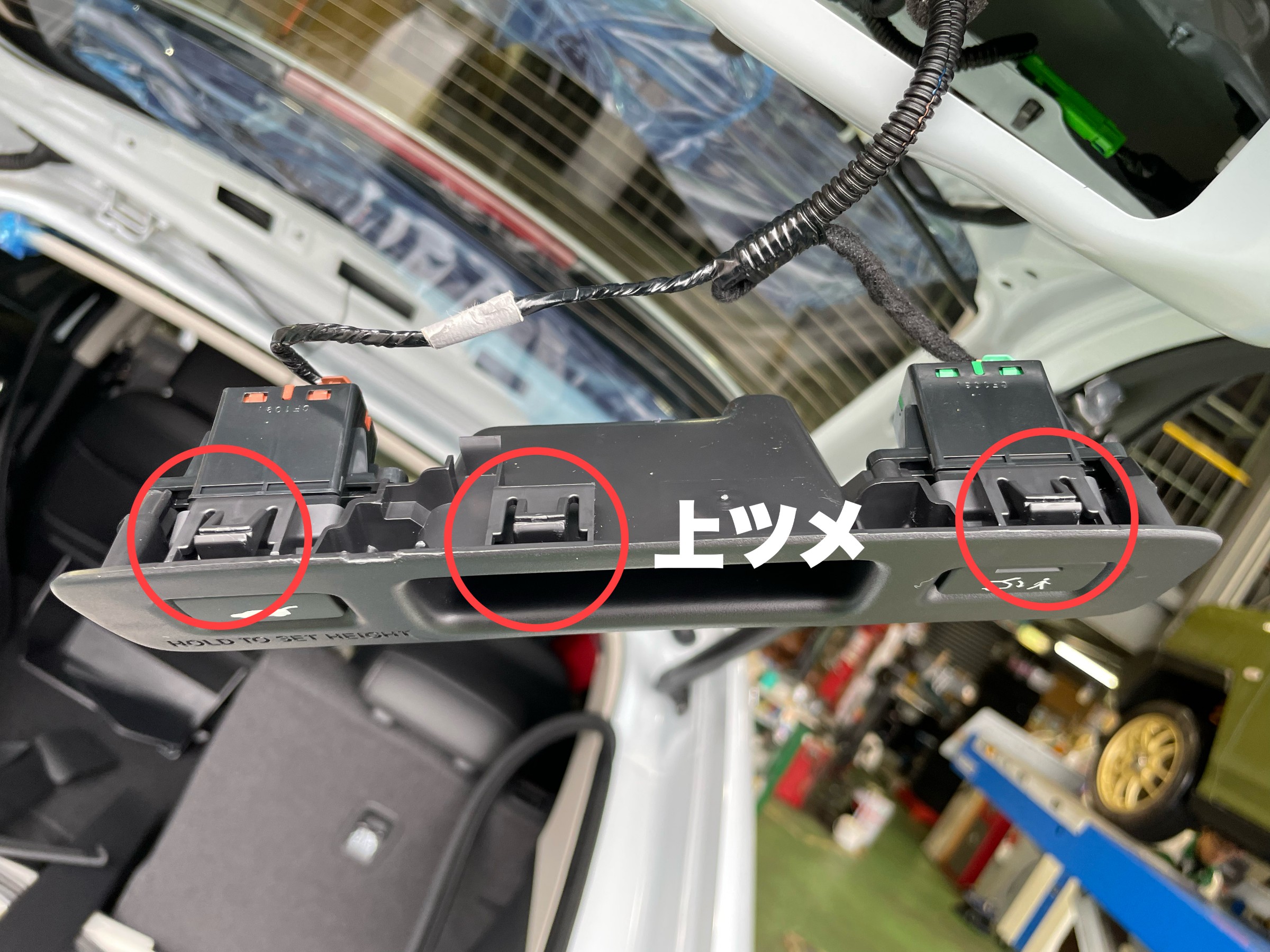

上側からツメを解除して外します。

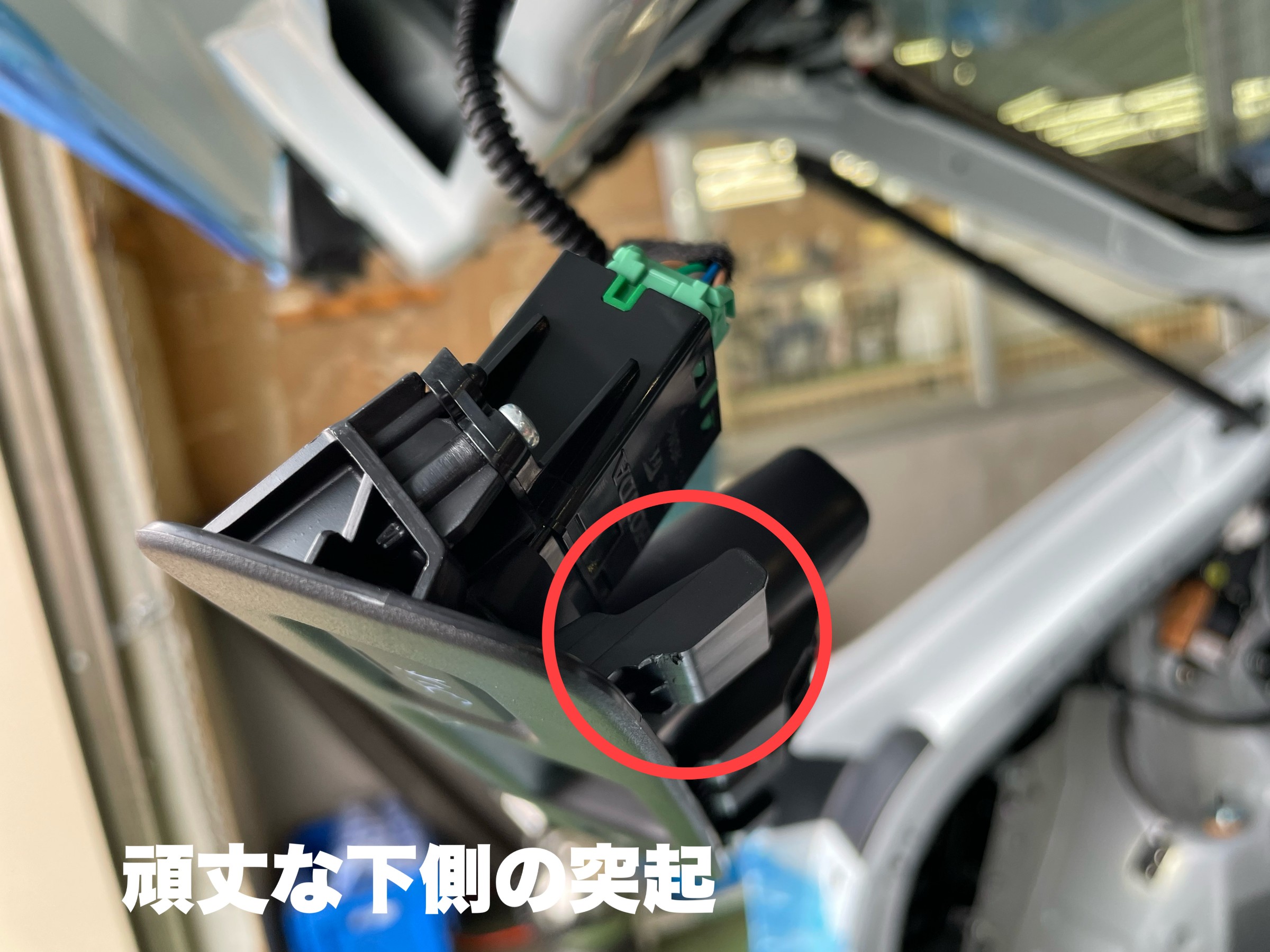

下からアクセスすると突起が大きいので

壊れる可能性あり。

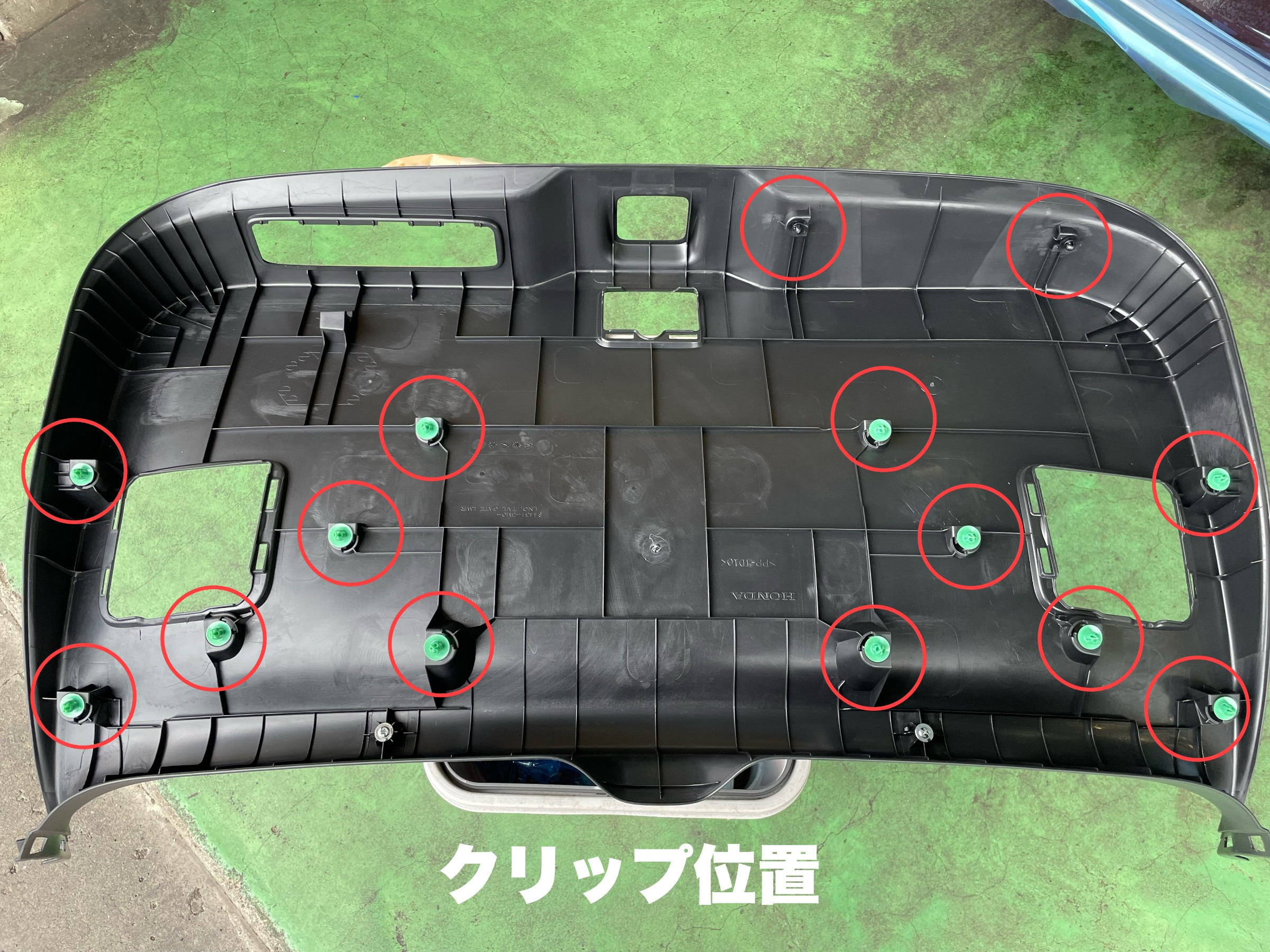

あとは引っ張って外します。

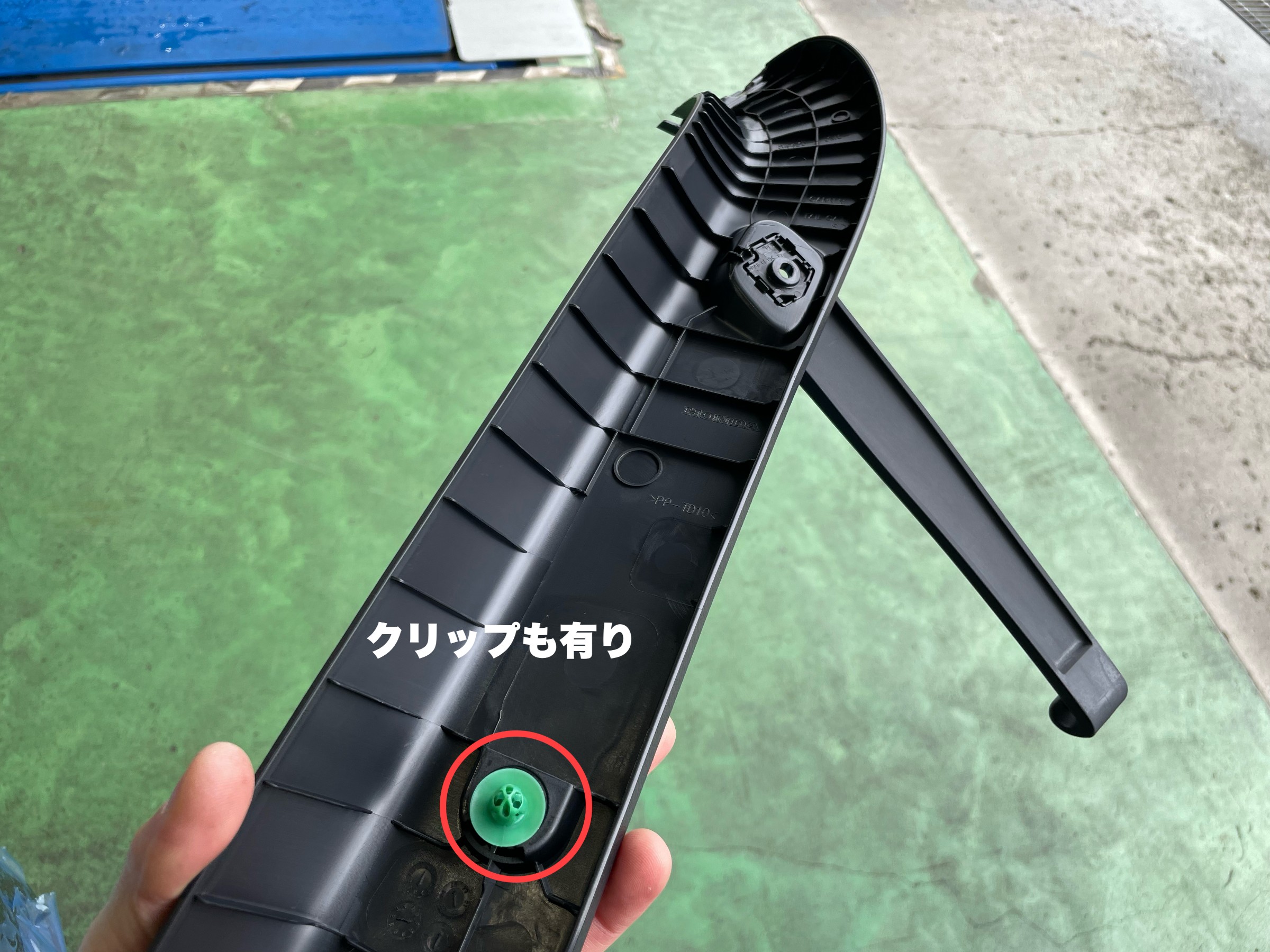

裏はこんな感じです。

カバーを外しても

ナンバー灯へアクセスは出来なさそうです。

おそらく外部からのアクセスになると思います。

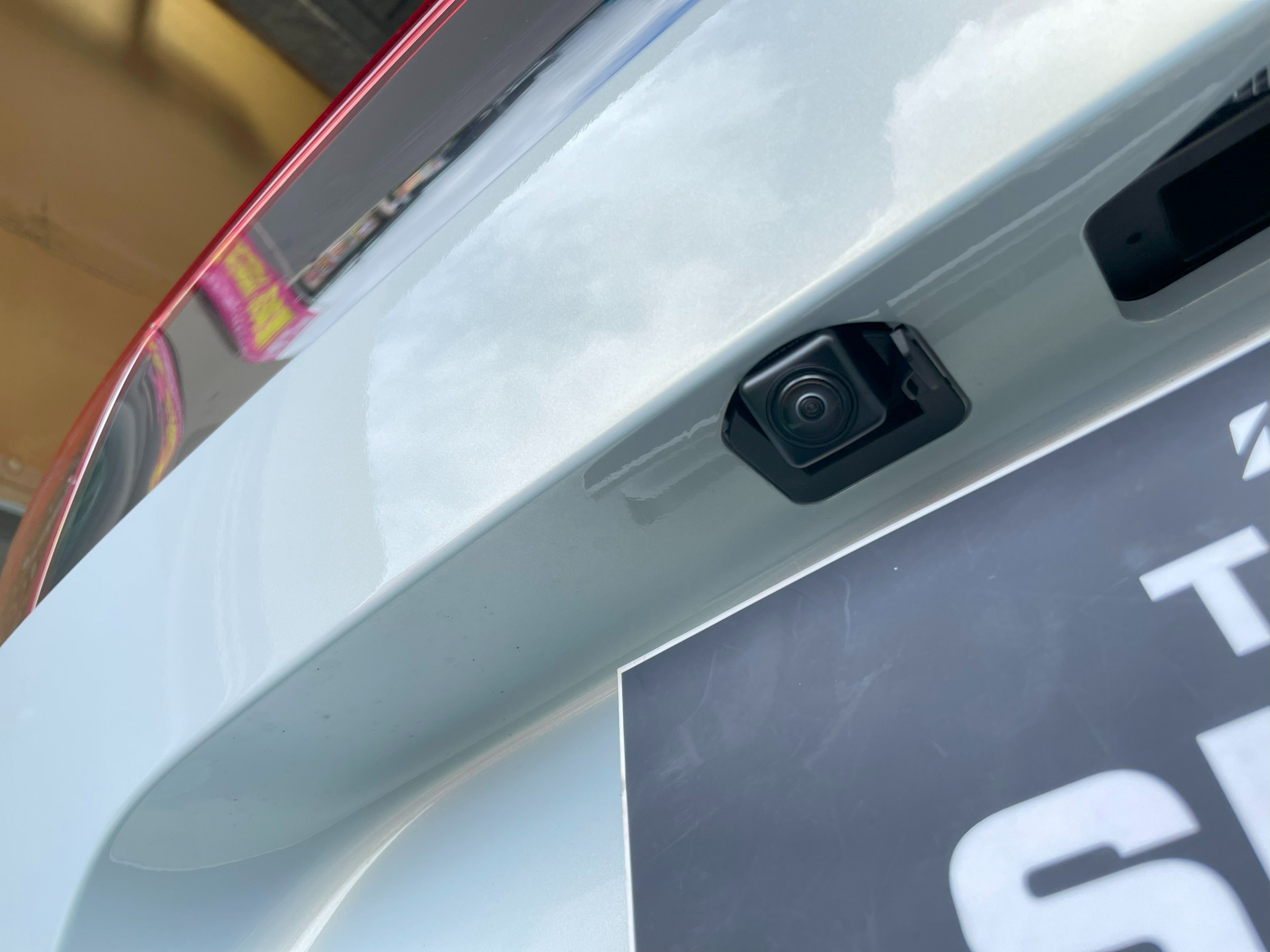

ヴェゼルRV6 バックカメラ 取付

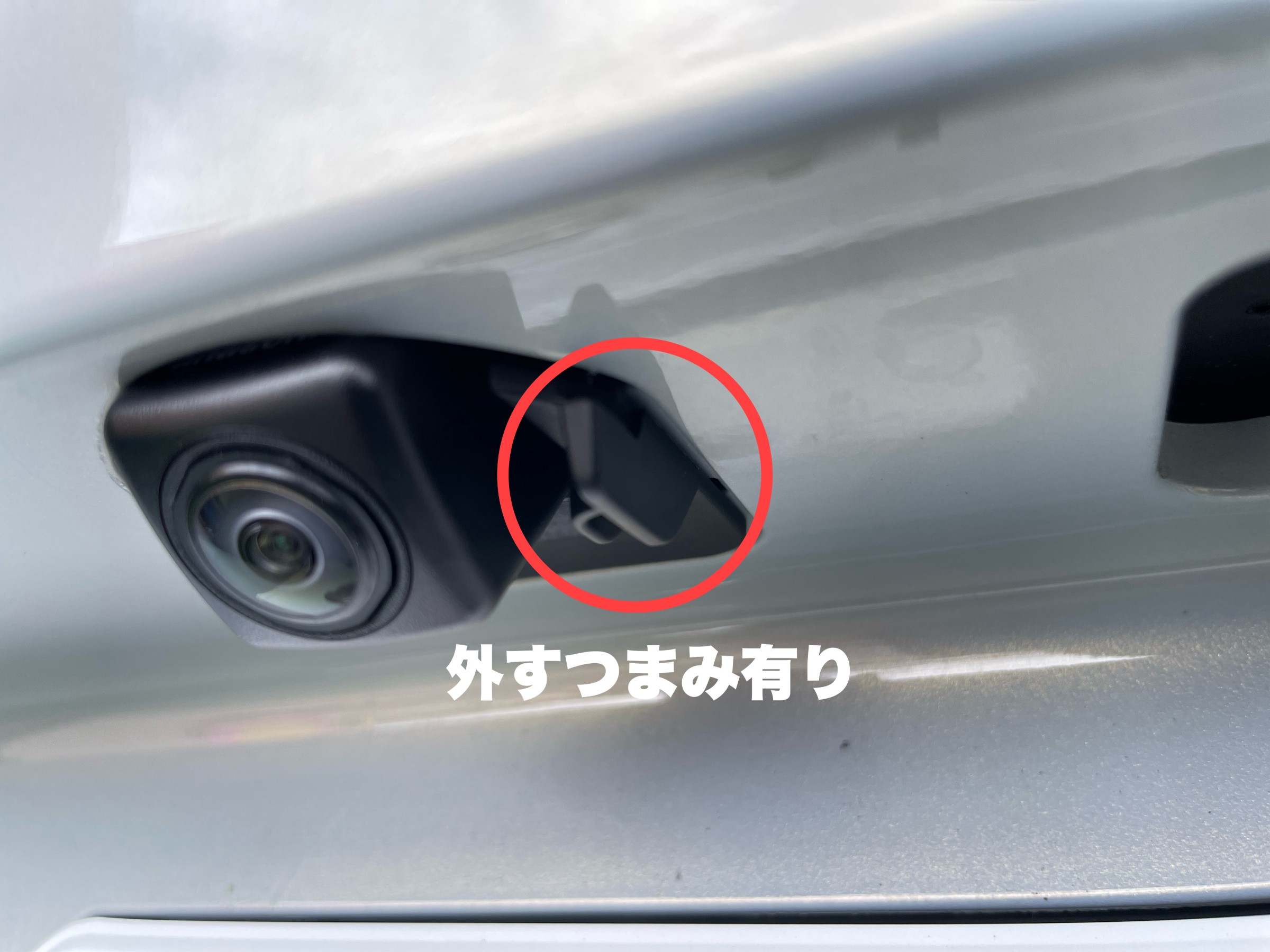

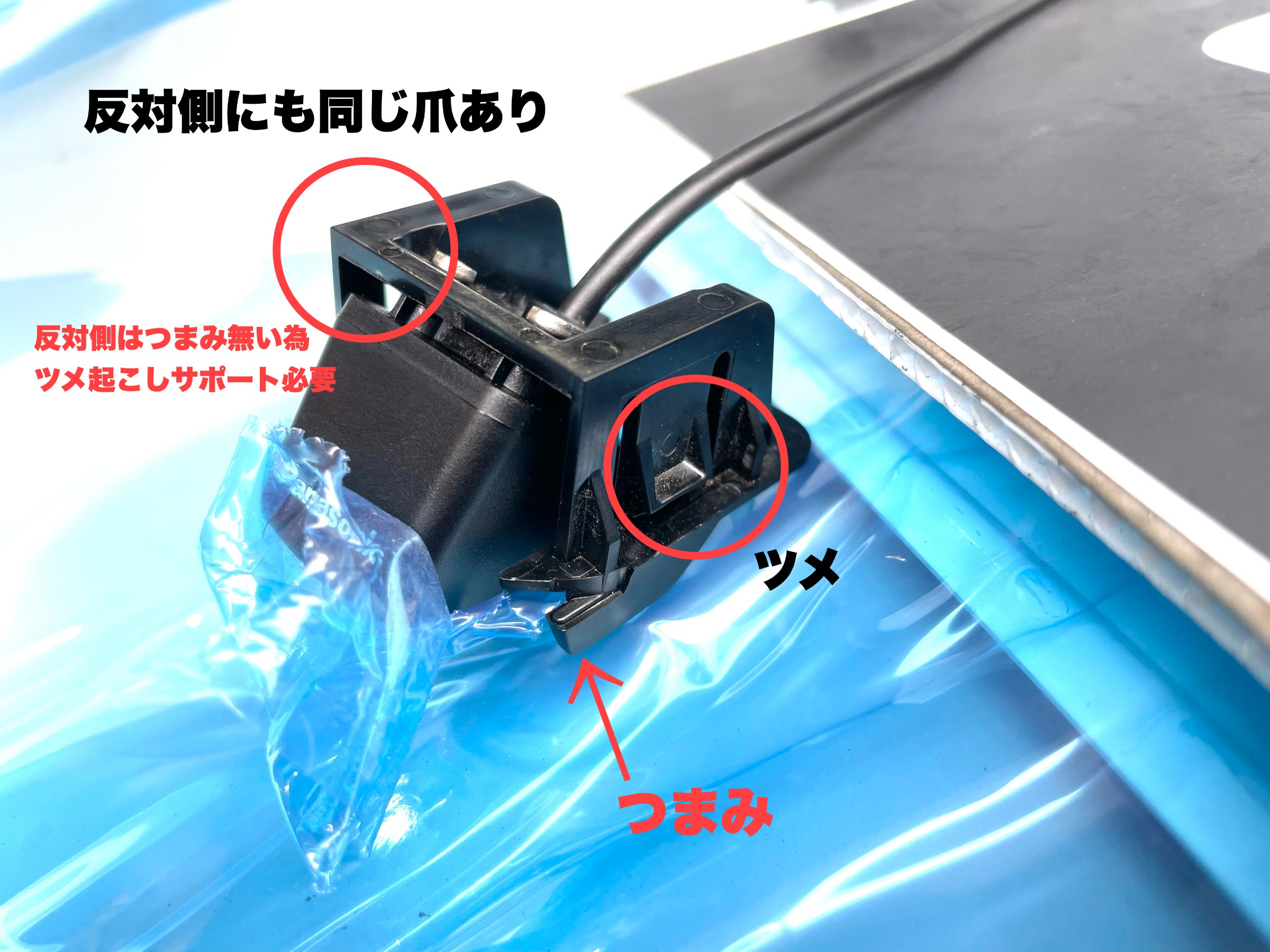

つまみを押して外せるようになっていますが

ツメを起こすサポートが必要かもしれません。

反対側にもツメありますが

つまみはありません。

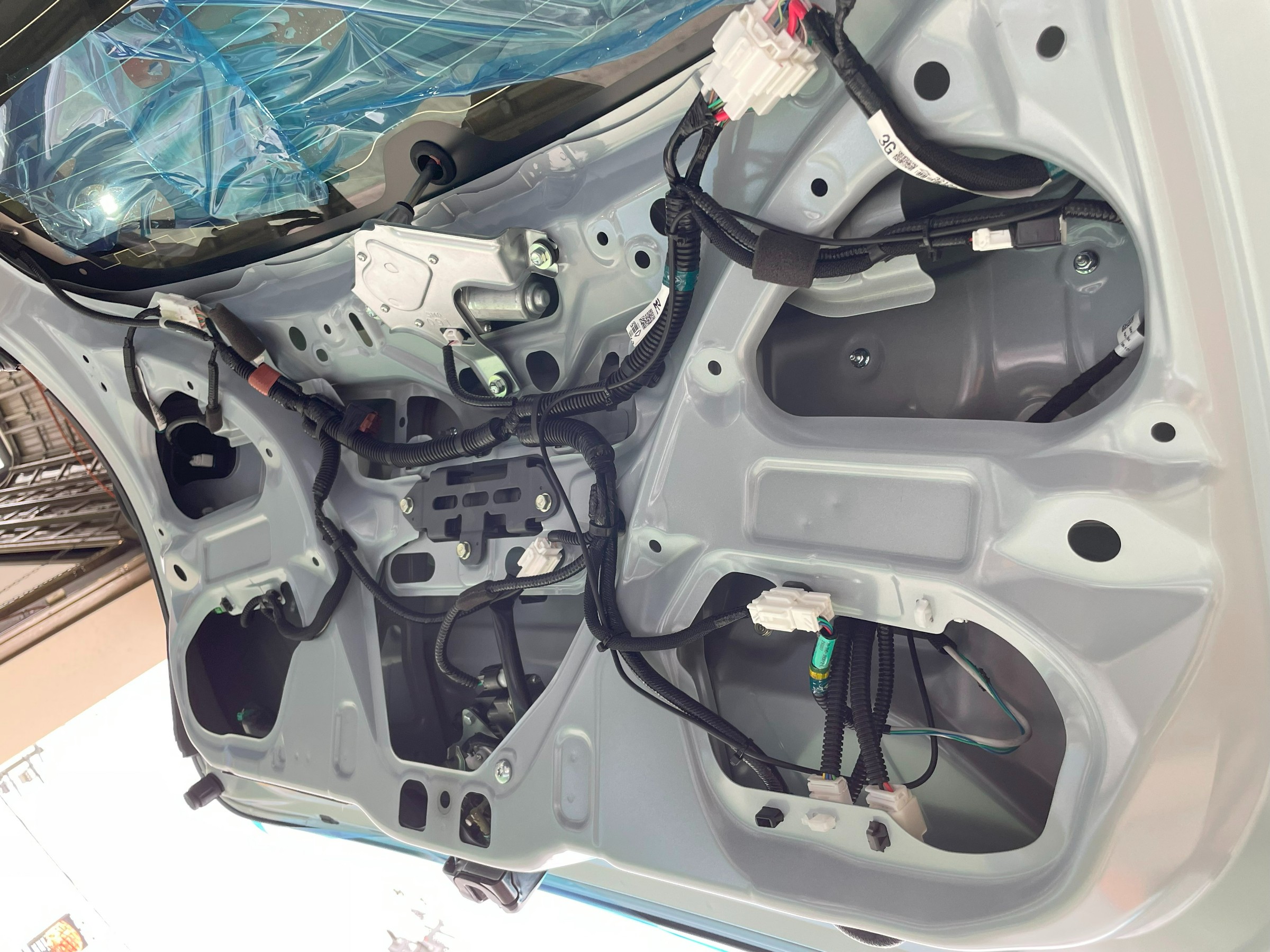

あとはハッチ裏に繋がるサービスホールから

ナビ側まで配線を通すとことでカメラの取付が可能です。

戻す際は逆の手順で戻して完了になります。



以上長くなりましたが

こんな感じで試行錯誤でバラしました！

参考になれば幸いです！
