本日の取付事例は、純正TVのキャンセラーの取付を紹介します。

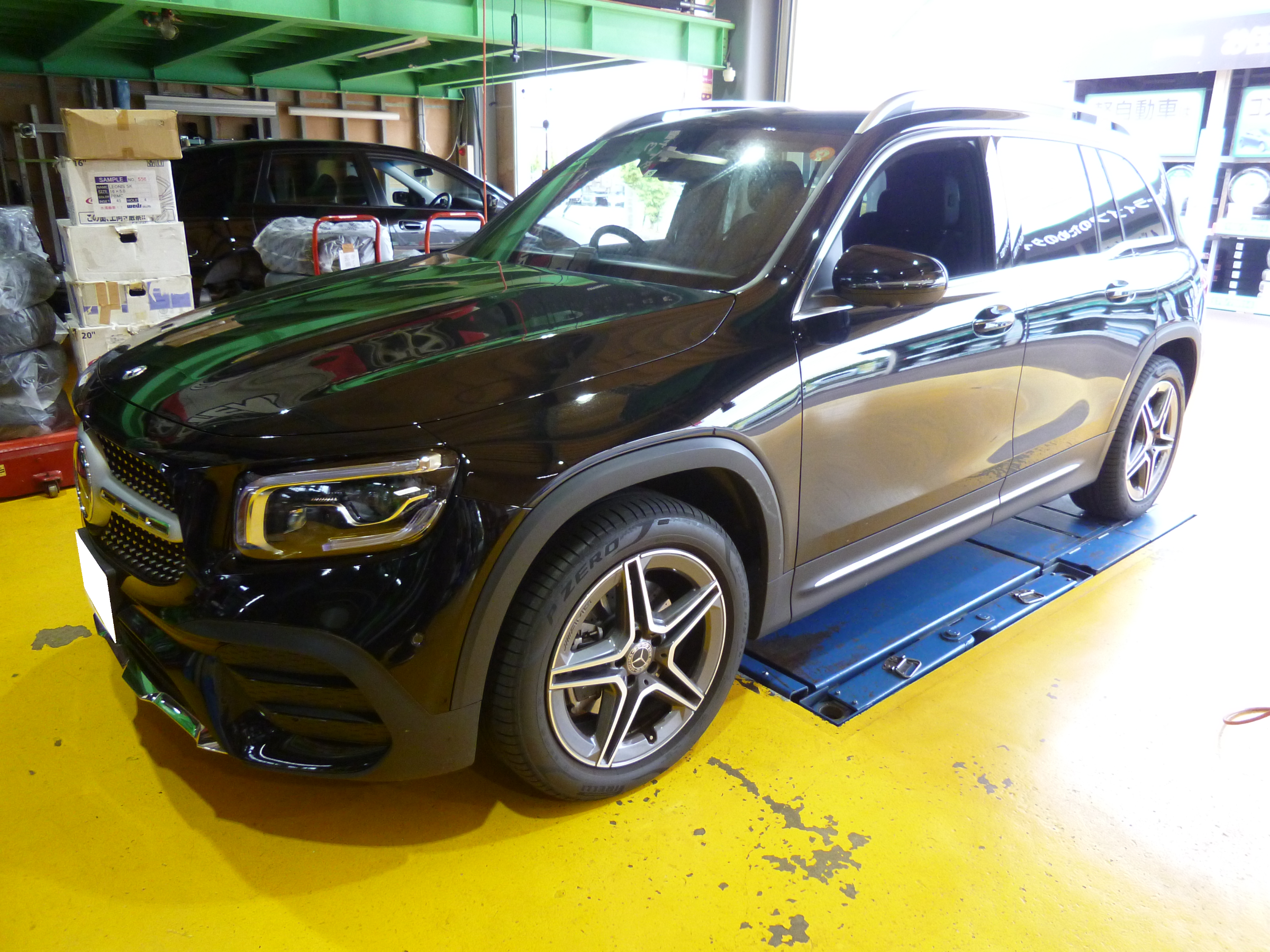

取付車種　メルセデスベンツ　GLB(X247）

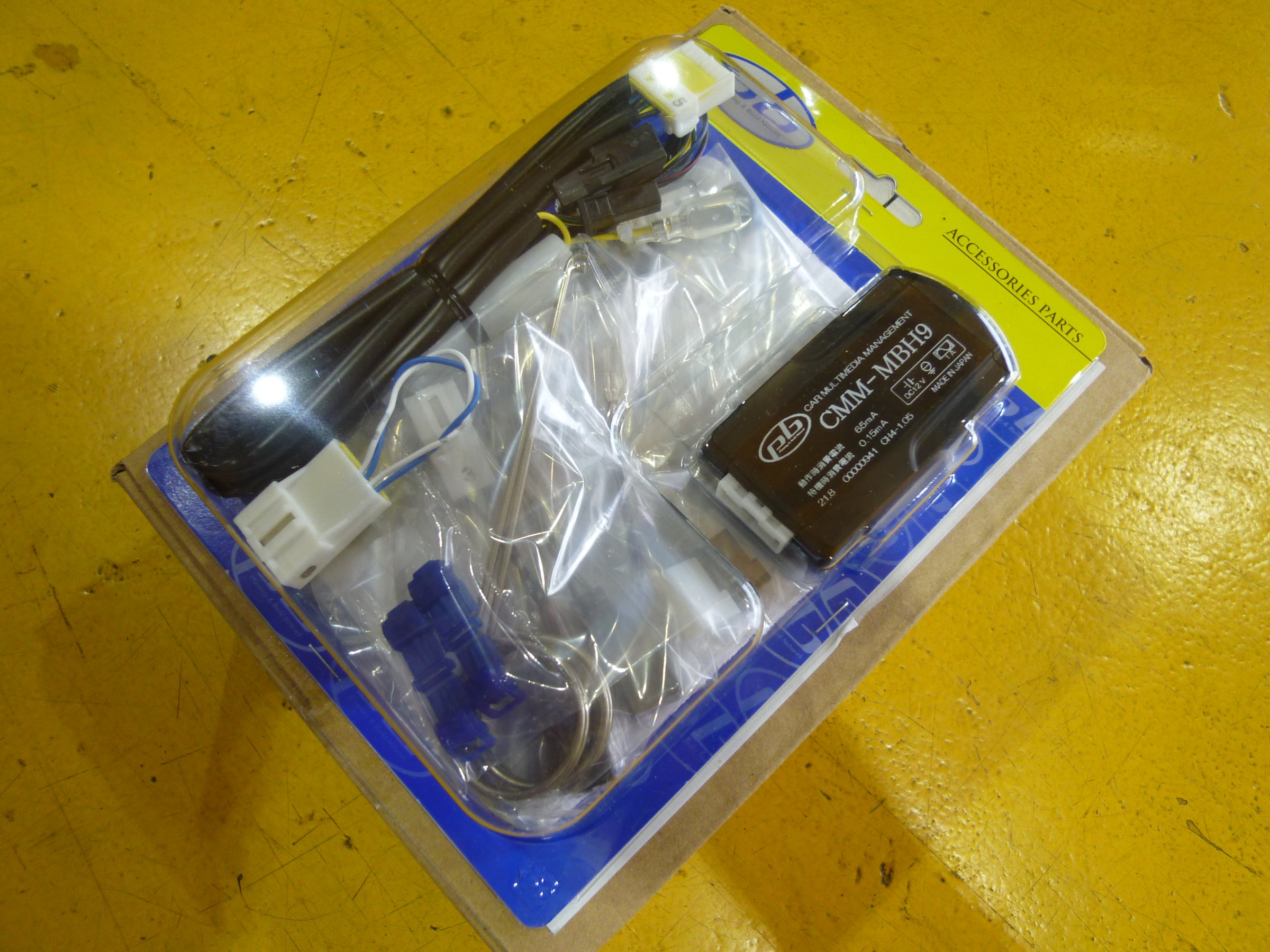

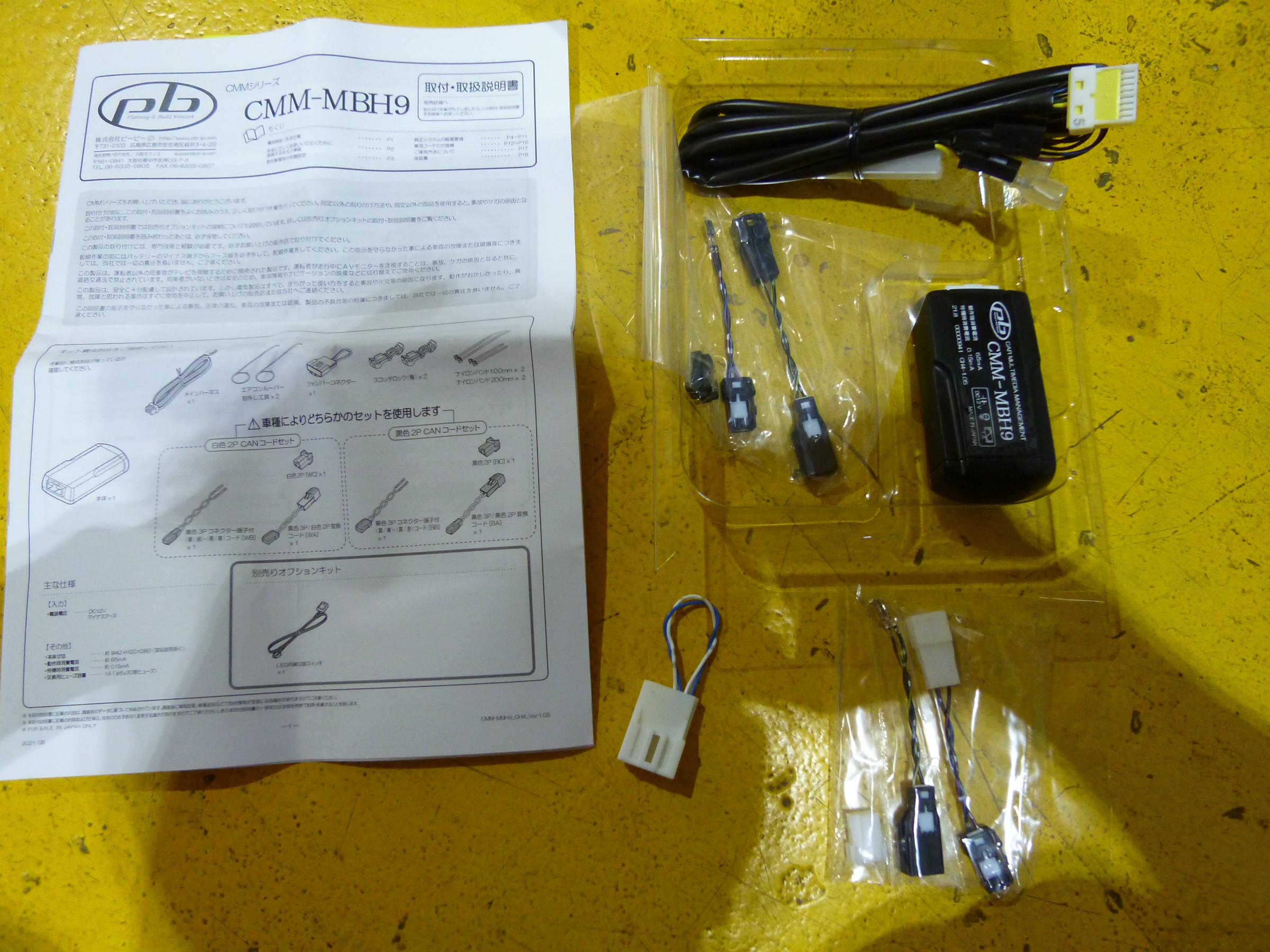

取付商品　TVキャンセラー　pb CMM-MBH9キット構成部品作業を始める前に、バッテリーのマイナス端子を取り外します。これ大事です！

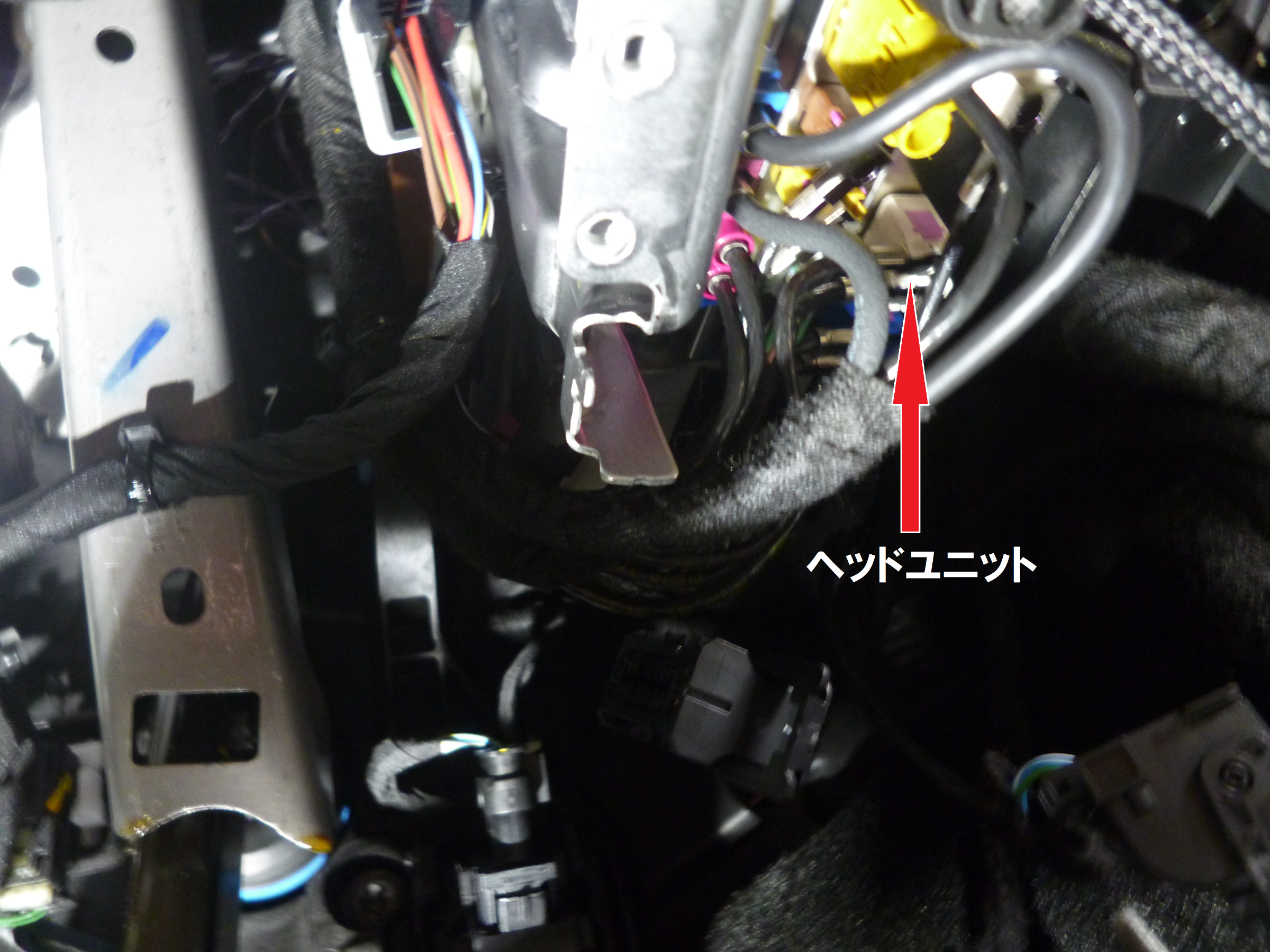

TVキットの取付位置は、運転席アンダーカバー上にあるヘッドユニットに接続配線します。

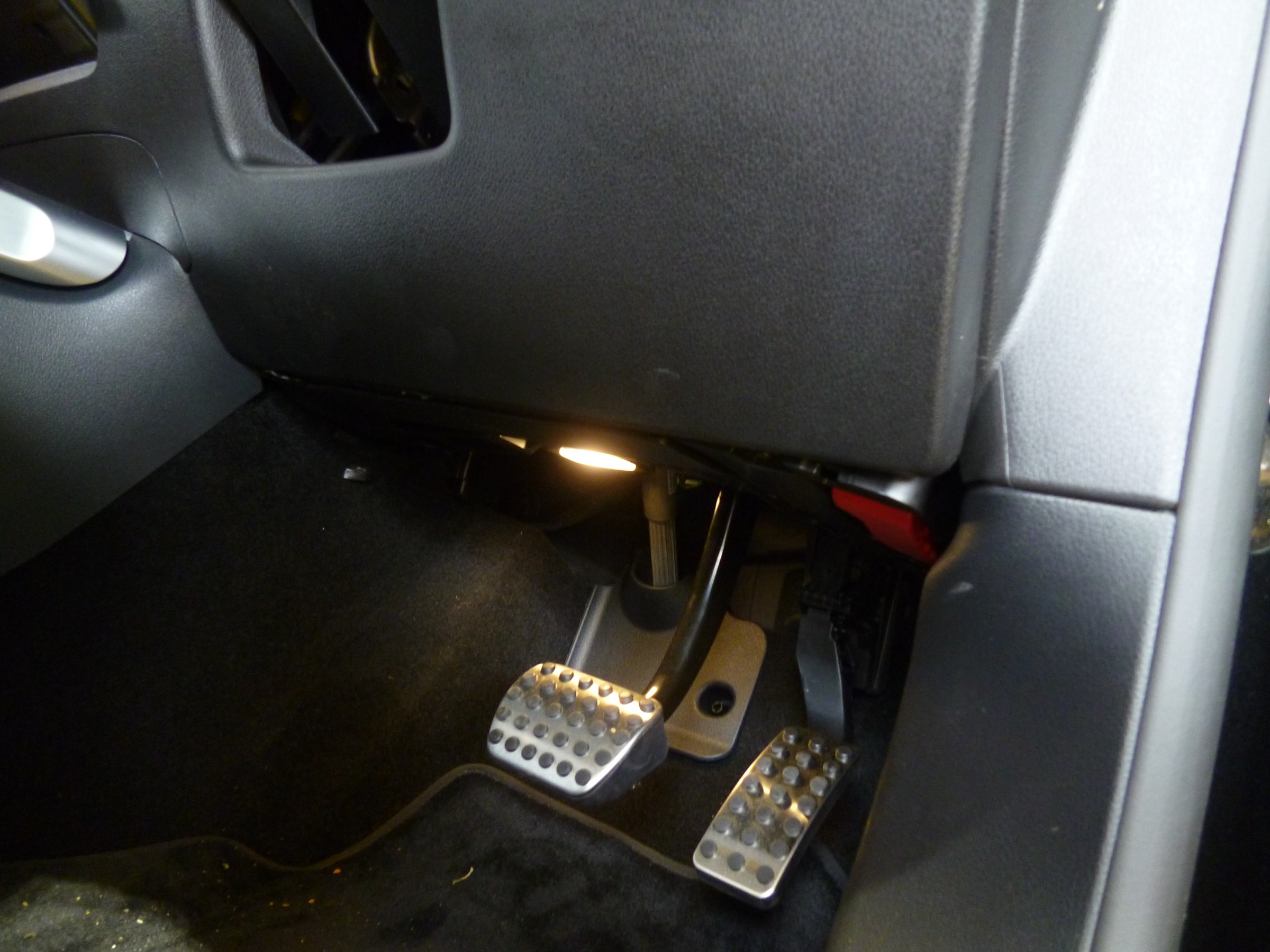

運転席アンダーカバーを取外し、エアバックユニットのビスを緩め取り外す。

エアバックユニットを作業に邪魔にならない位置に移動します。

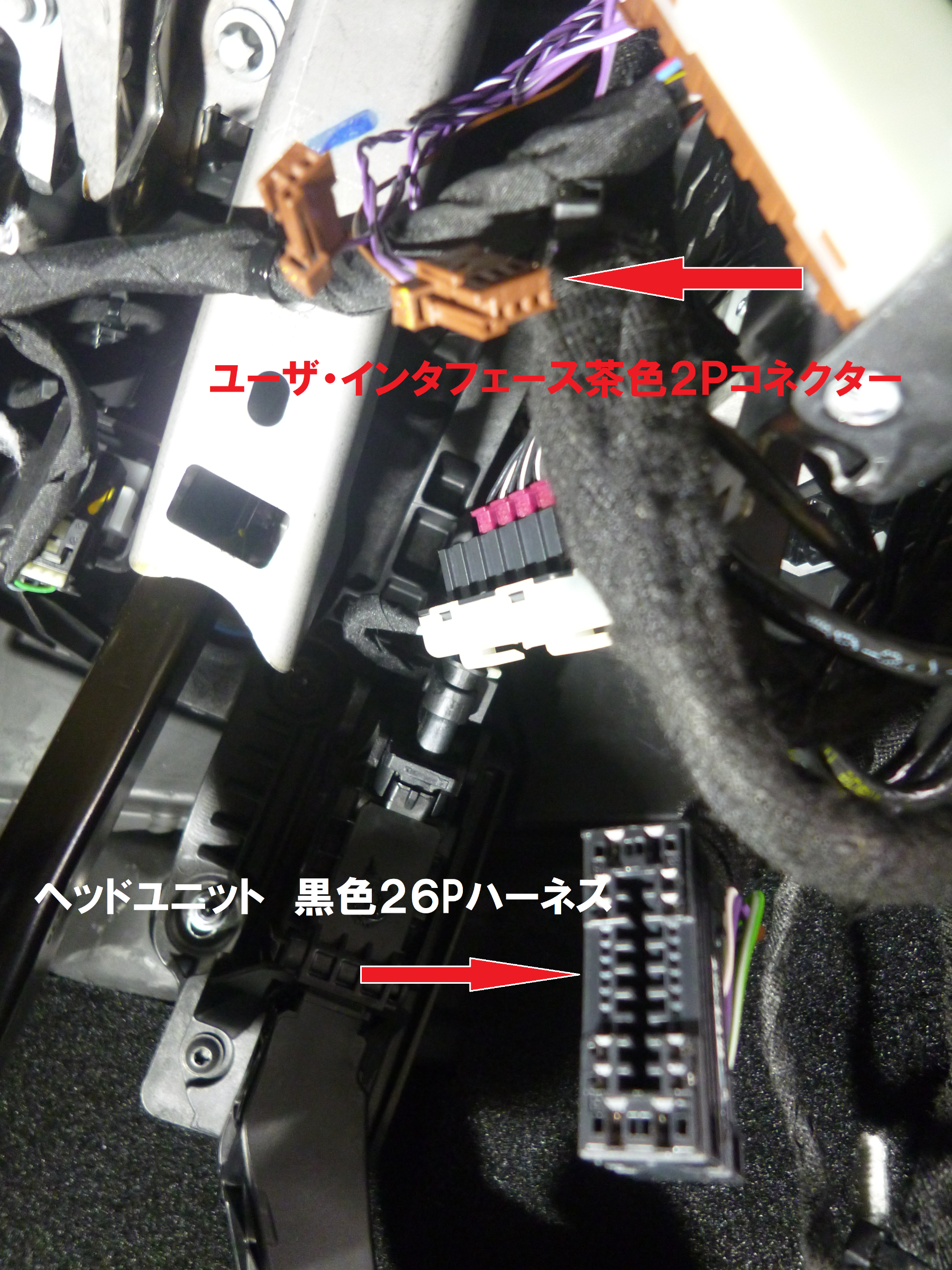

ヘッドユニットの黒色26Pコネクターを取り外し、ユーザ・インタフェースCAN茶色２Ｐコネクター

も同時に取り外し黒色26PとCAN茶色２Ｐコネクターの導通を確認してTVキットのCANコードセットを

接続して行きます。ここがポイント！老眼の私には少し大変でした。。。。。作業スペースが狭いため大変ですが、頑張って接続をして作業完了。

元に戻し作動確認をして取付終了。

この度は、TVキャンセラー取付のご依頼有難うございました。
