皆さまこんにちは♪

当店のWEBのご観覧ありがとうございます！

店長の田村です！





本日はこちらのめちゃイカつカッコいい

レクサス IS300 Fスポーツ(ASE30)に

テレビキットを取り付けしましたので

ご紹介していきます♪



少し長尺の投稿ですが同じ作業がある場合などは

参考にしてみて下さいね♪

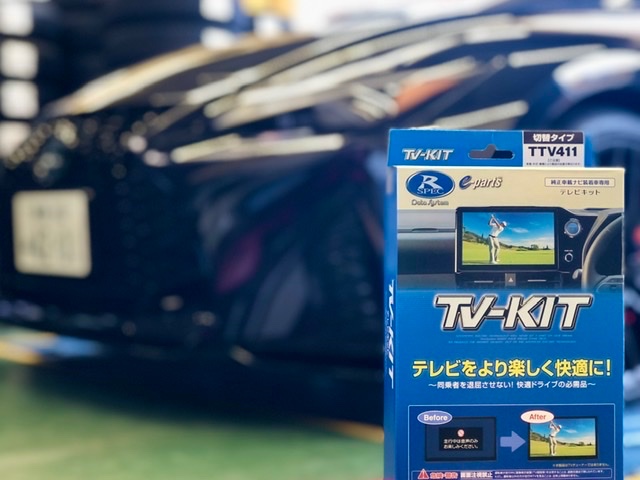

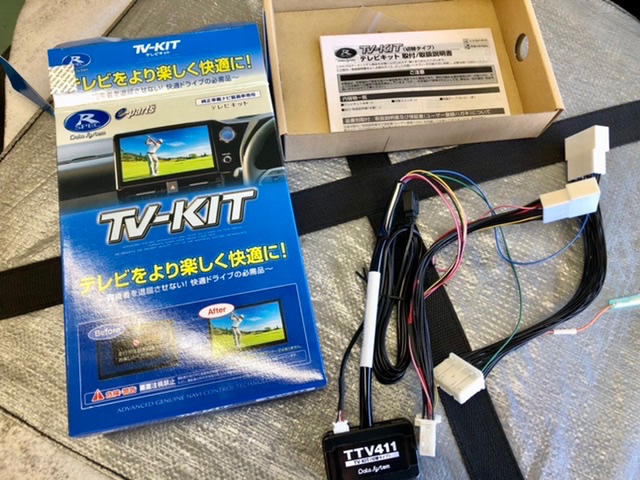

取り付けするのはデータシステム様の

テレビキット切替タイプ(TTV411)になります！





ナビ裏の純正配線に割り込ませるだけで

同乗者やお子様が退屈しないよう

走行中もテレビが映るようにできちゃう優れもの！

カプラーに割り込ませるだけなので

純正配線を傷つける事なくスマートかつ

簡単に取り付けが可能です♪

マイカーでもお世話になってます。（笑）



では早速付けていきましょう！

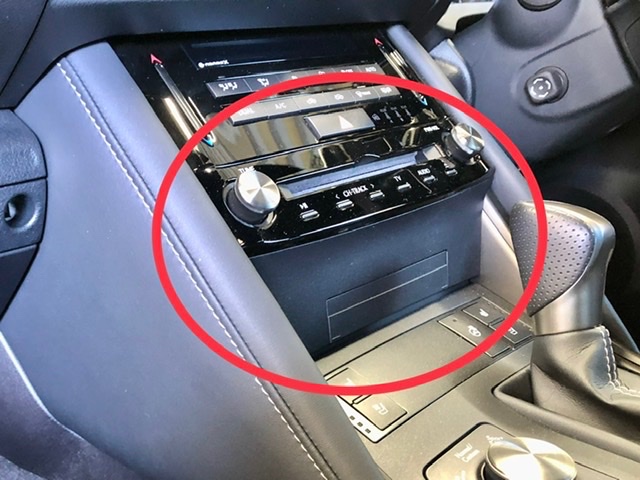

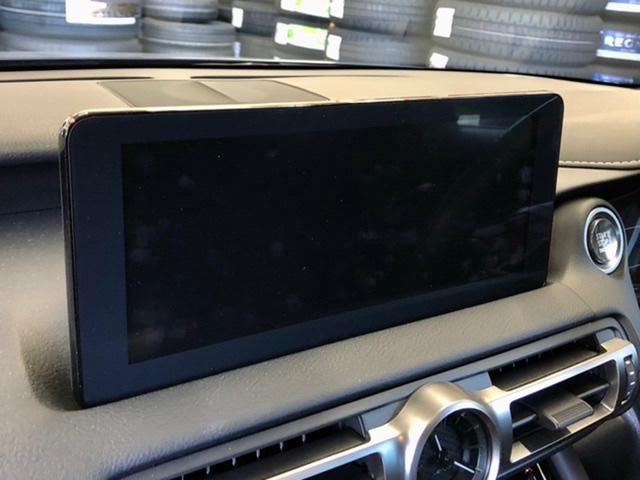

まずはナビを取り出すのですが最近のお車のナビは

この様な形のものが多いですよね。

このタイプのナビはこれはモニターだけになっており

本体は下の部分に付いているのでバラしていきます！





この奥ですね！

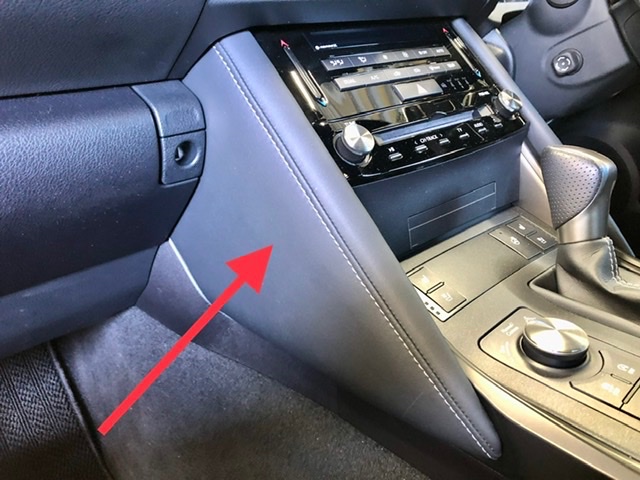

まずはこのパーツを外します！

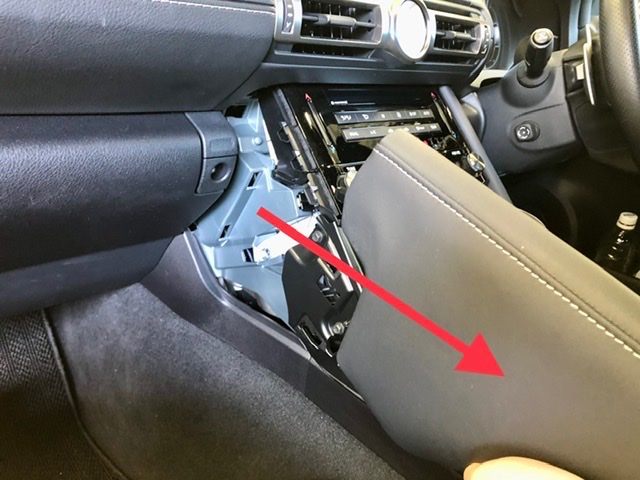

手前に引っ張るとはまり込んでいるだけなので

意外と簡単に外れました！





反対側も同じように外します！

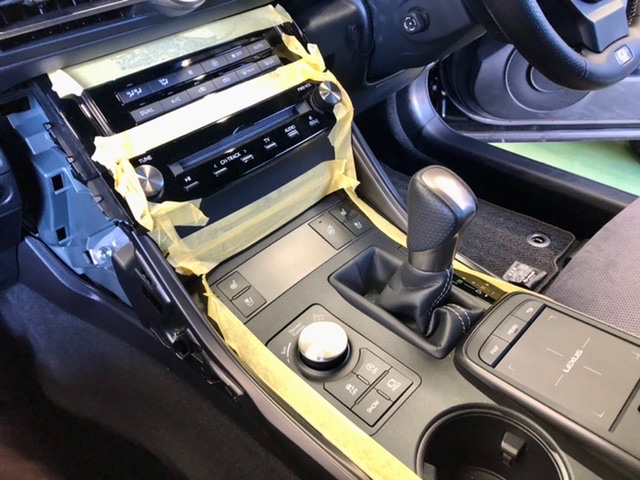

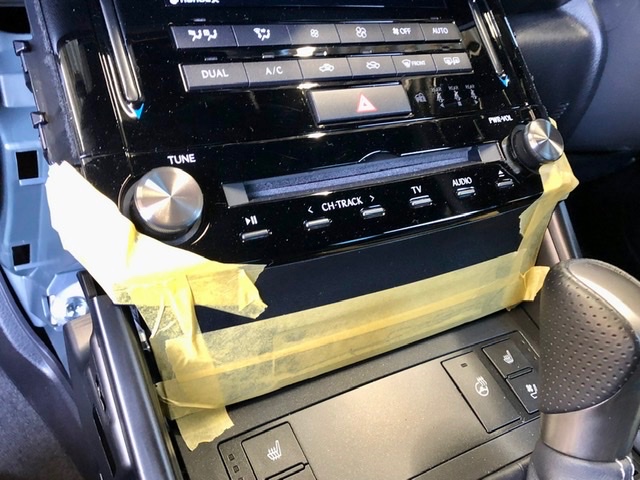

ここでさらにバラしていく前に！

大切なお車に傷が入らないようしっかりと

マスキングをしていきます！





マスキングができたら次に

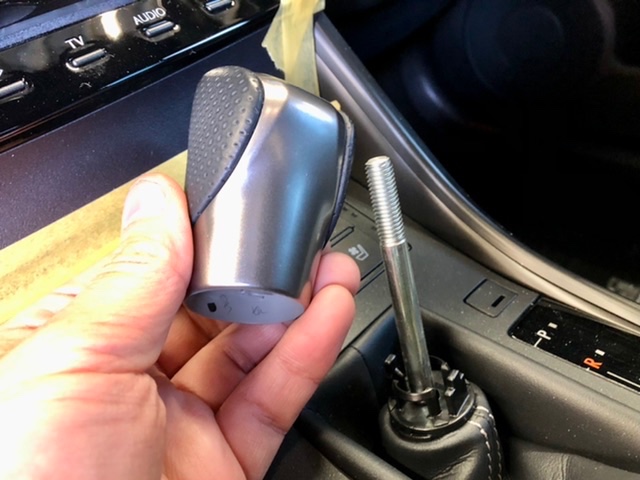

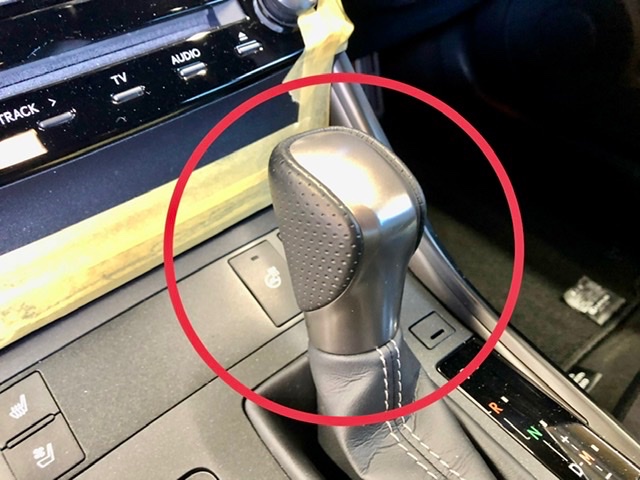

シフトノブを外していきます！

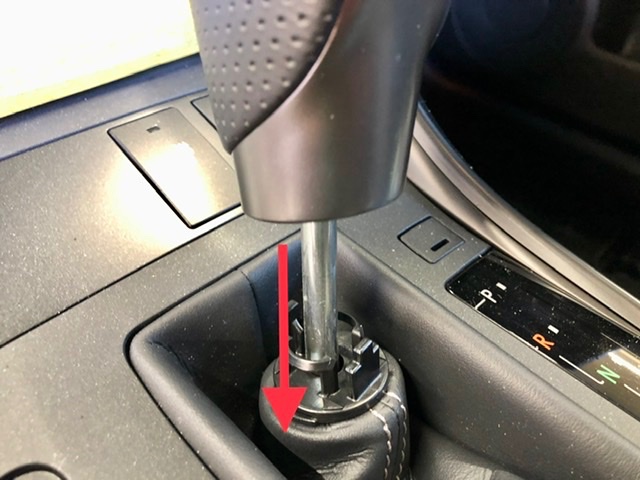

まずはシフトノブの下の部分を下にずらして





シフトノブを回したら簡単に外れます♫

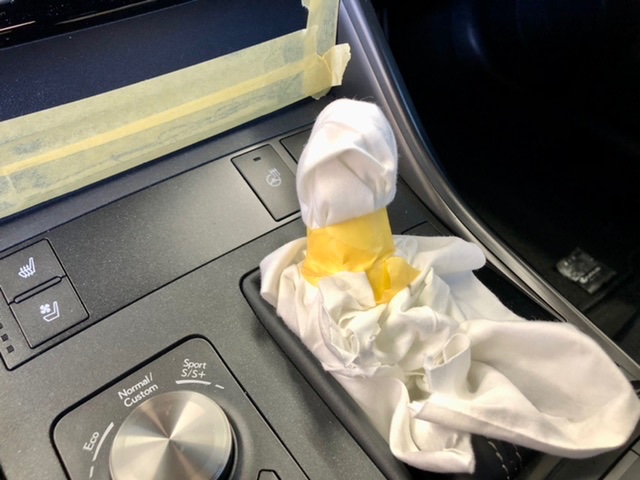

ここにもパネルが当たって傷が入らないよう

しっかりと保護していきます！





次にこのネジを外して横のパネルを外します！





外に引っ張ればノックで付いているだけなので

簡単に外れます！

反対側も同じ容量で外します！

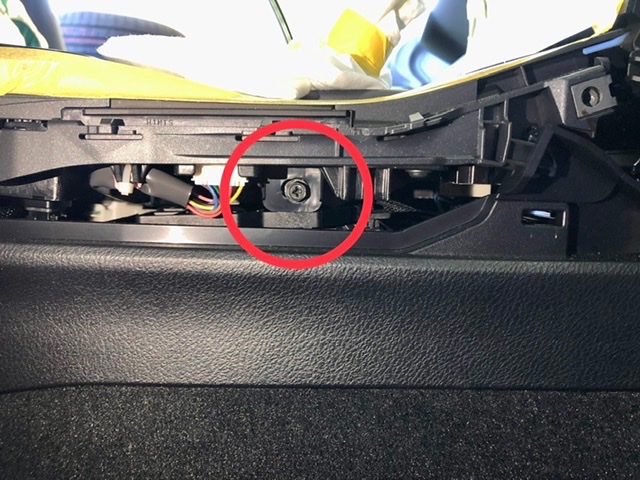

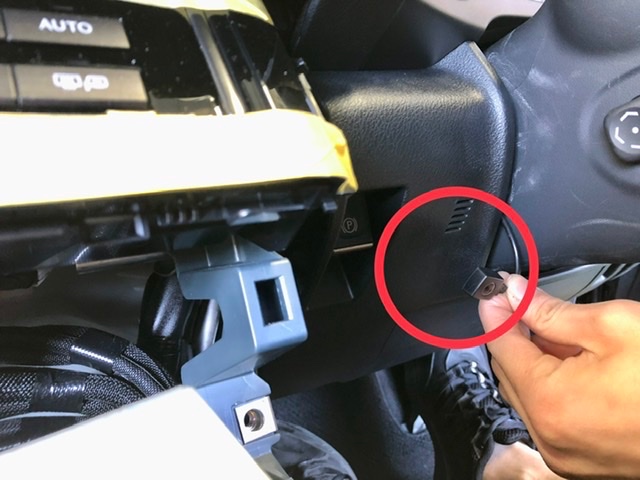

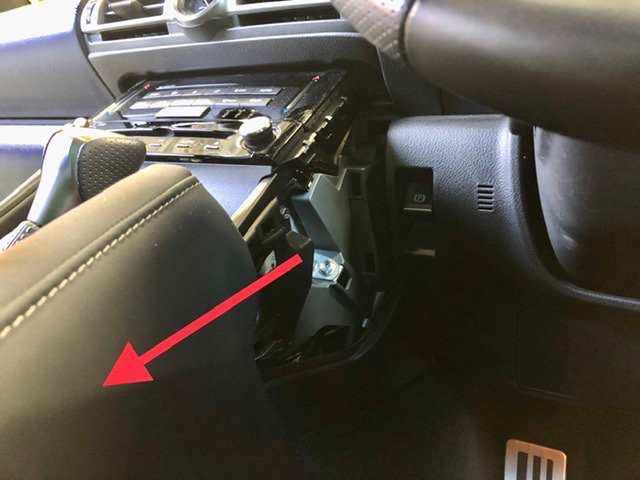

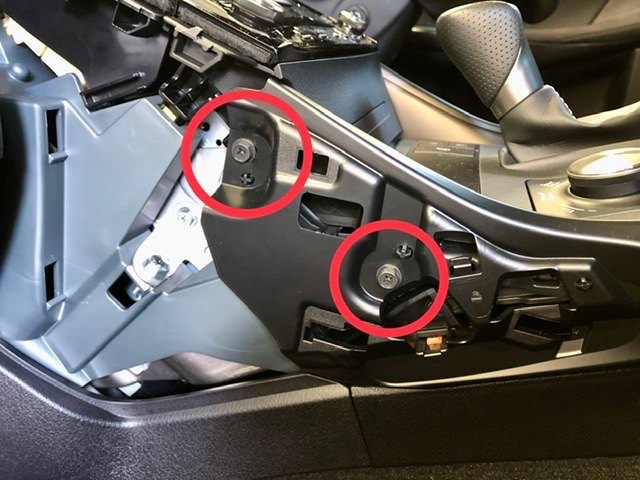

次に運転席側のパネルを外したとこを横から見た時に

見えるネジを外していきます！

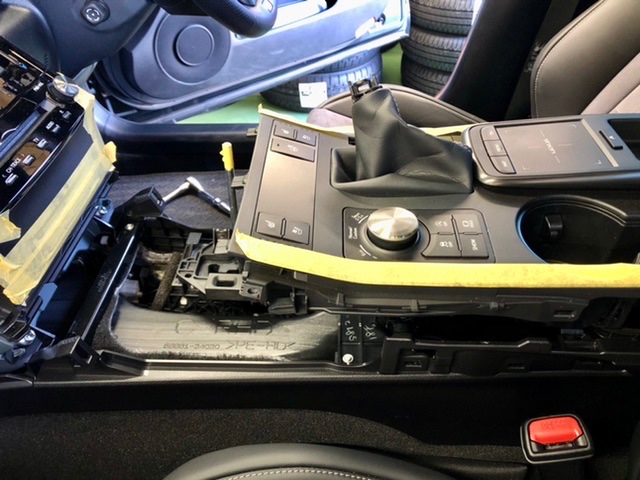

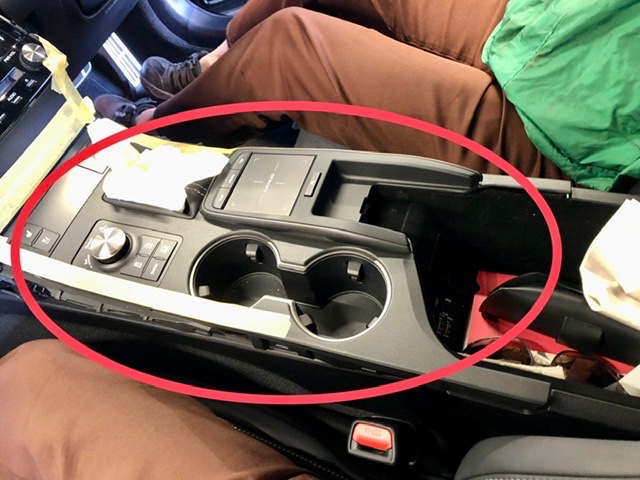

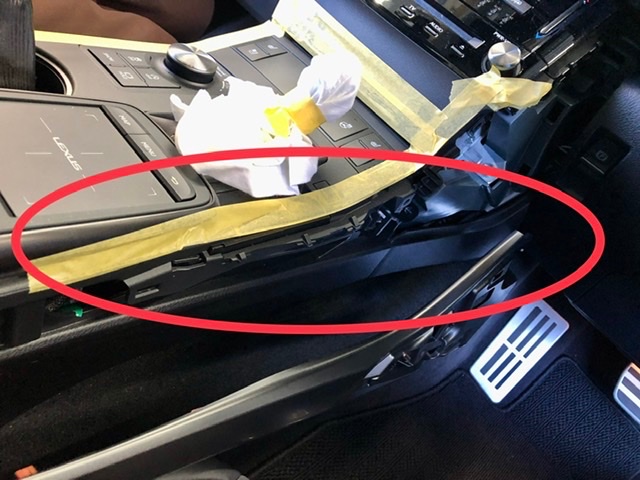

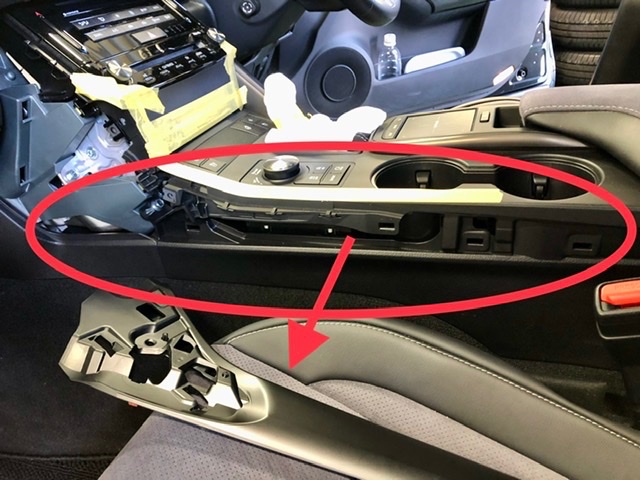

ネジを外したらここを丸々上に外します！

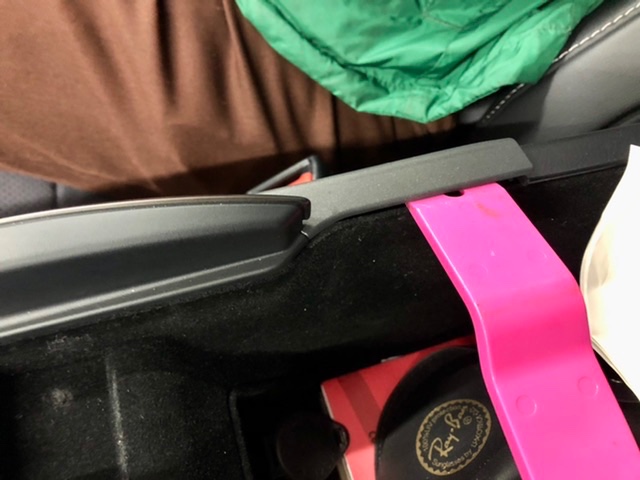

隙間から内張剥がしで浮かせていきます！





シフトレバーもパーキングの位置だと外れそうに

ないのでニュートラルへと入れてなんとか外れました。





ここは外すのに少々コツがいりましたね。

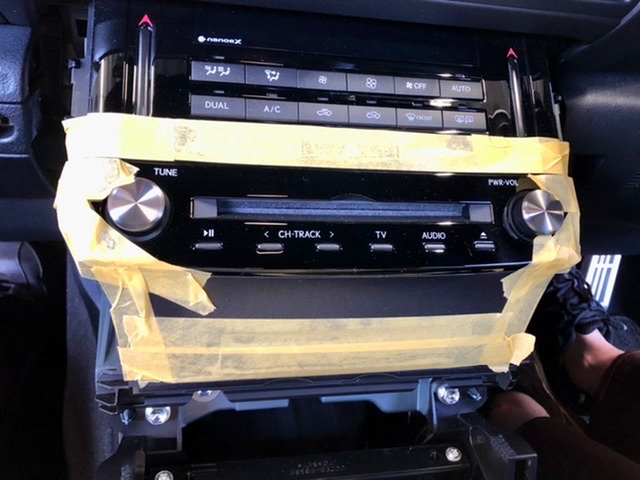

次に分かれるところにさらに

マスキングテープにて保護します！

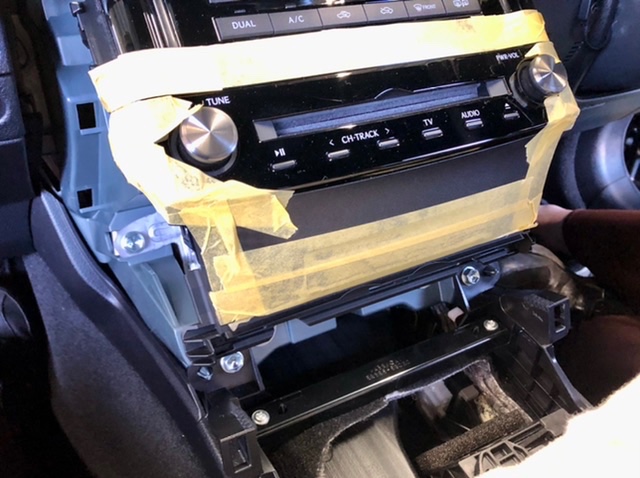

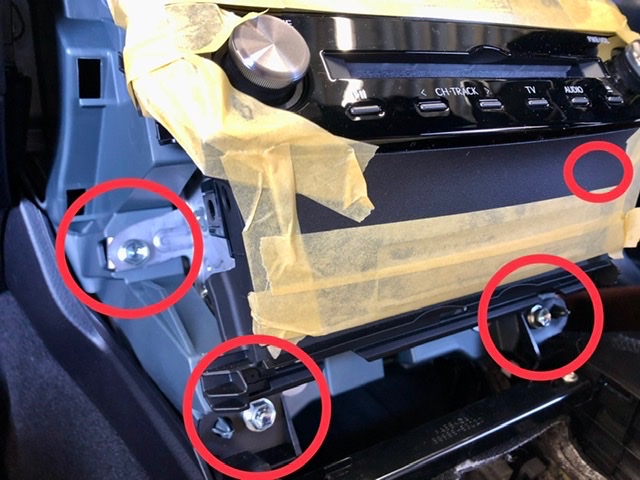

次にデッキのステーのネジ4つを外します！

一番右は裏側にネジがあります。

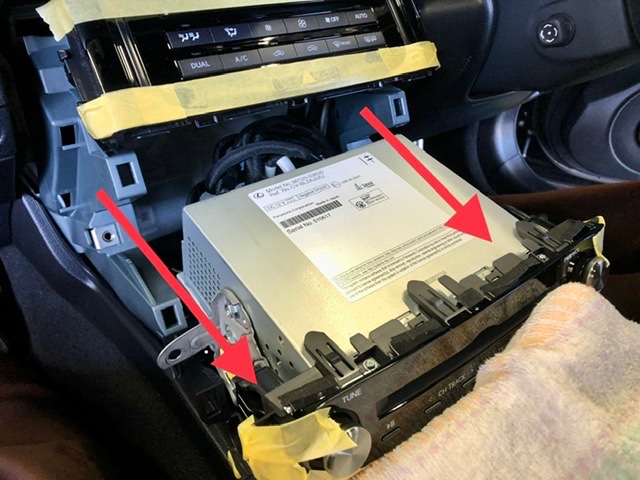

次に裏のカプラーが見えるように

デッキを引き出してきます！





コンソールの所に当たらないよう

大きい布やタオルで保護をお勧めします！

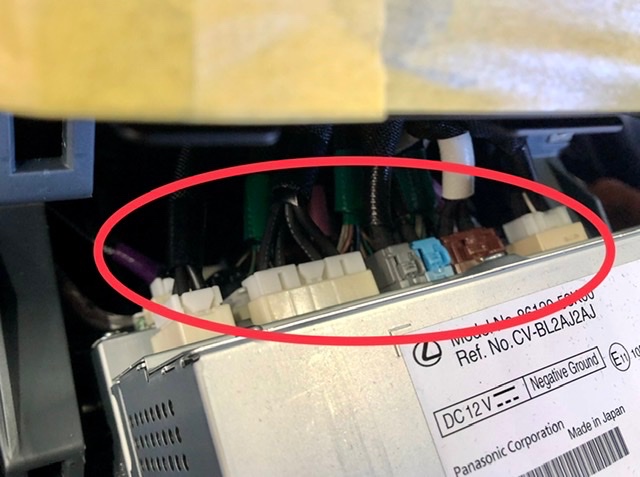

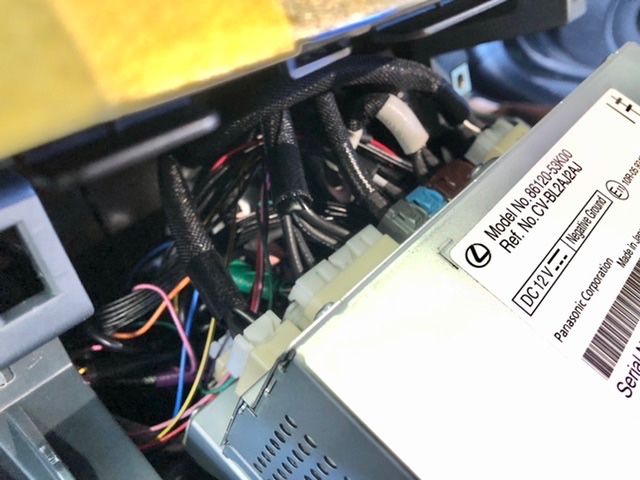

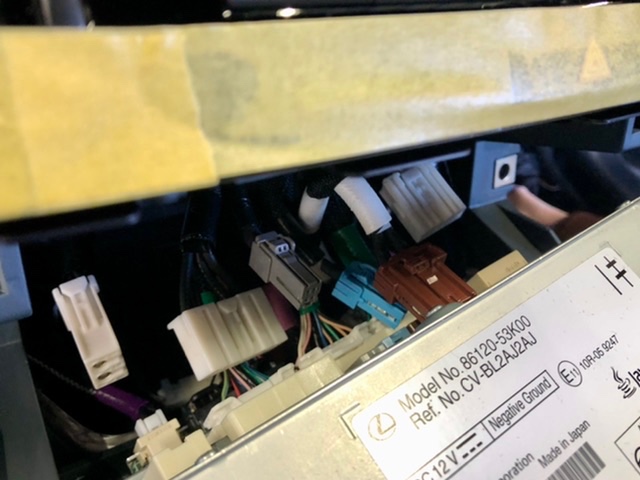

デッキ裏の配線がこんな感じになってまして

まず上段の配線カプラーを全部外します！





そしてテレビキットを割り込ます配線が見えてきます！

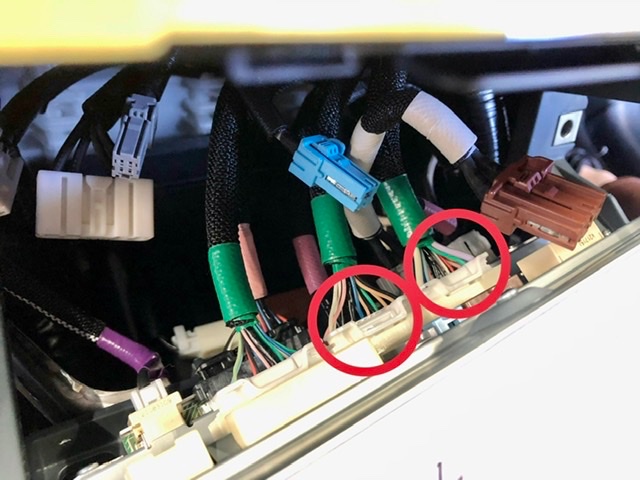

緑のテープで纏められた大きいカプラーが

3つありまして上から見て真ん中と右側のカプラーに

配線を噛ませていきます！

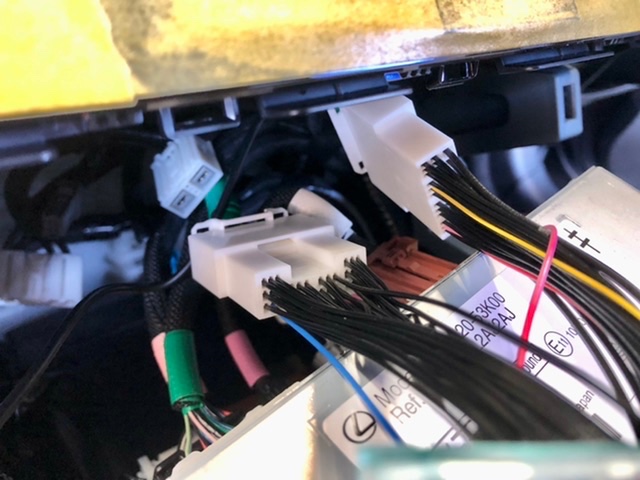

外したカプラーにテレビキットのカプラーをセット！

カプラーは似ていますがピン(配線)の数が違うので

付くようにしか付かないので大丈夫です！





そしてテレビキットのもう片側のカプラーを

デッキ側へ取り付けします！

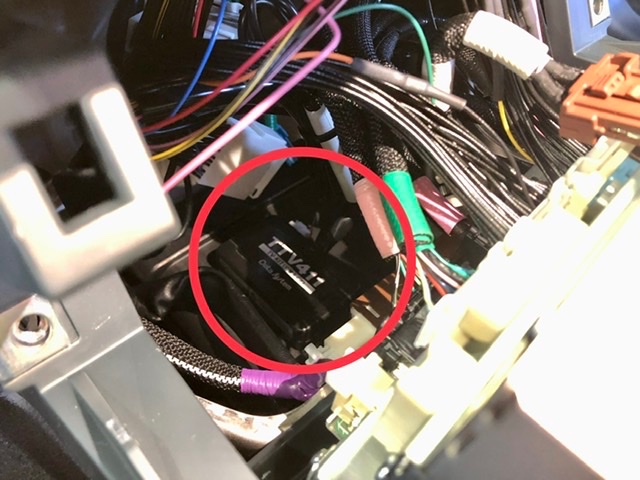

分かりにくいですがデッキの下に隙間があったので

テレビキットのユニットを貼り付けします！





次に切替タイプなのでスイッチを好きな場所へ

取り付けしていきます！

普段は目立たずかつ押しやすい場所へ

取り付けいたしますよ♫

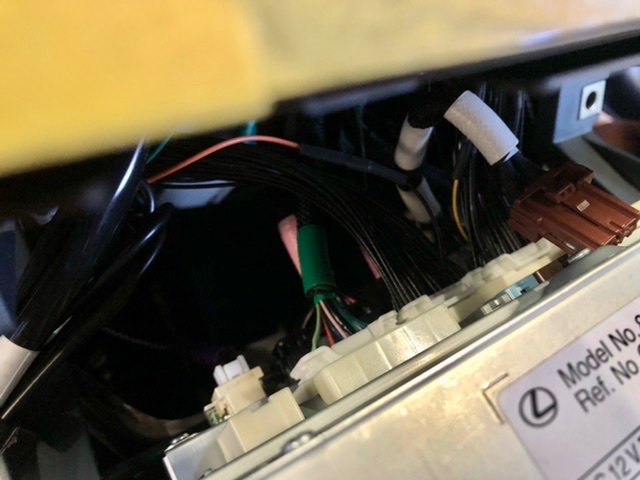

最後に上段の配線を戻せばオッケー♪

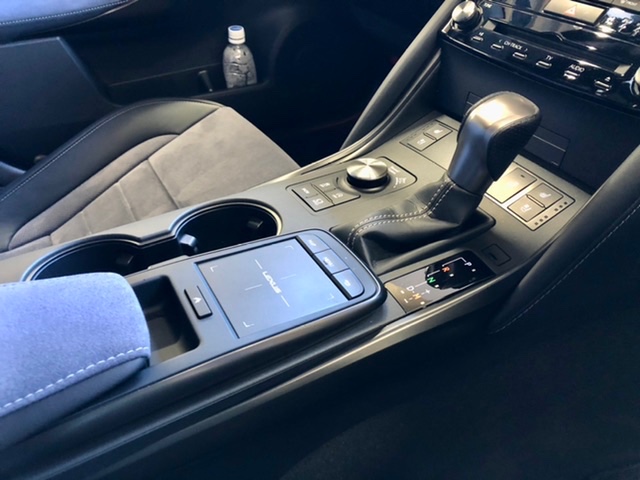

後は逆の手順で内装を戻していけば

テレビキット取り付け完了です！









最後に動作確認をして問題がなければ

作業完了となります♪

これでドライブが更に楽しく快適に

なる事間違いなしですね！
