タイヤ館前橋荒牧店のwebサイトをご覧いただきありがとうございます。

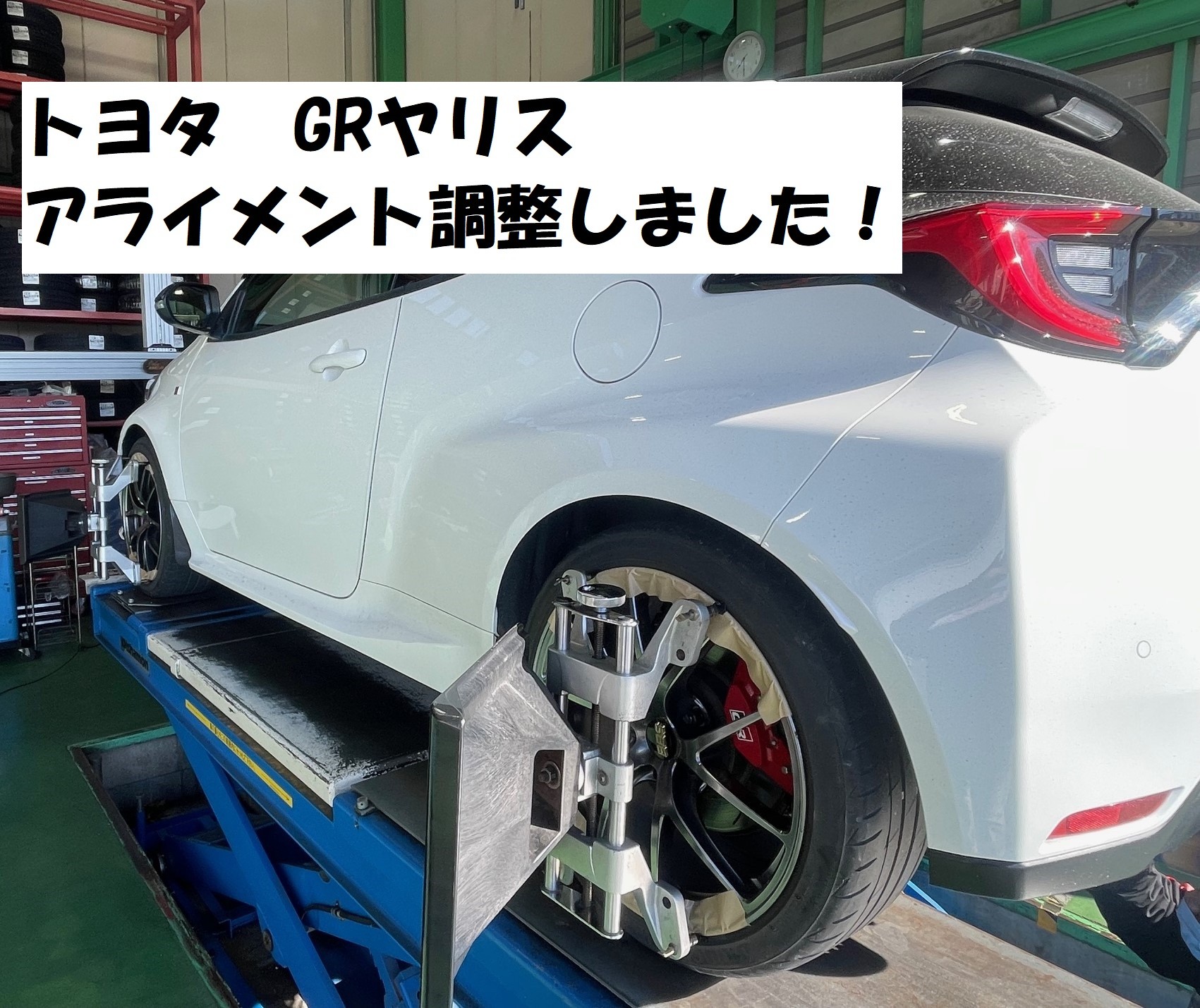

今回はトヨタの【GRヤリス】のアライメント調整のご紹介です。

足回りの部品を交換したという事でのご依頼となります。

コチラのお車の調整箇所は

・前輪　トー角

・後輪　トー角

計２か所の調整が可能となっております。

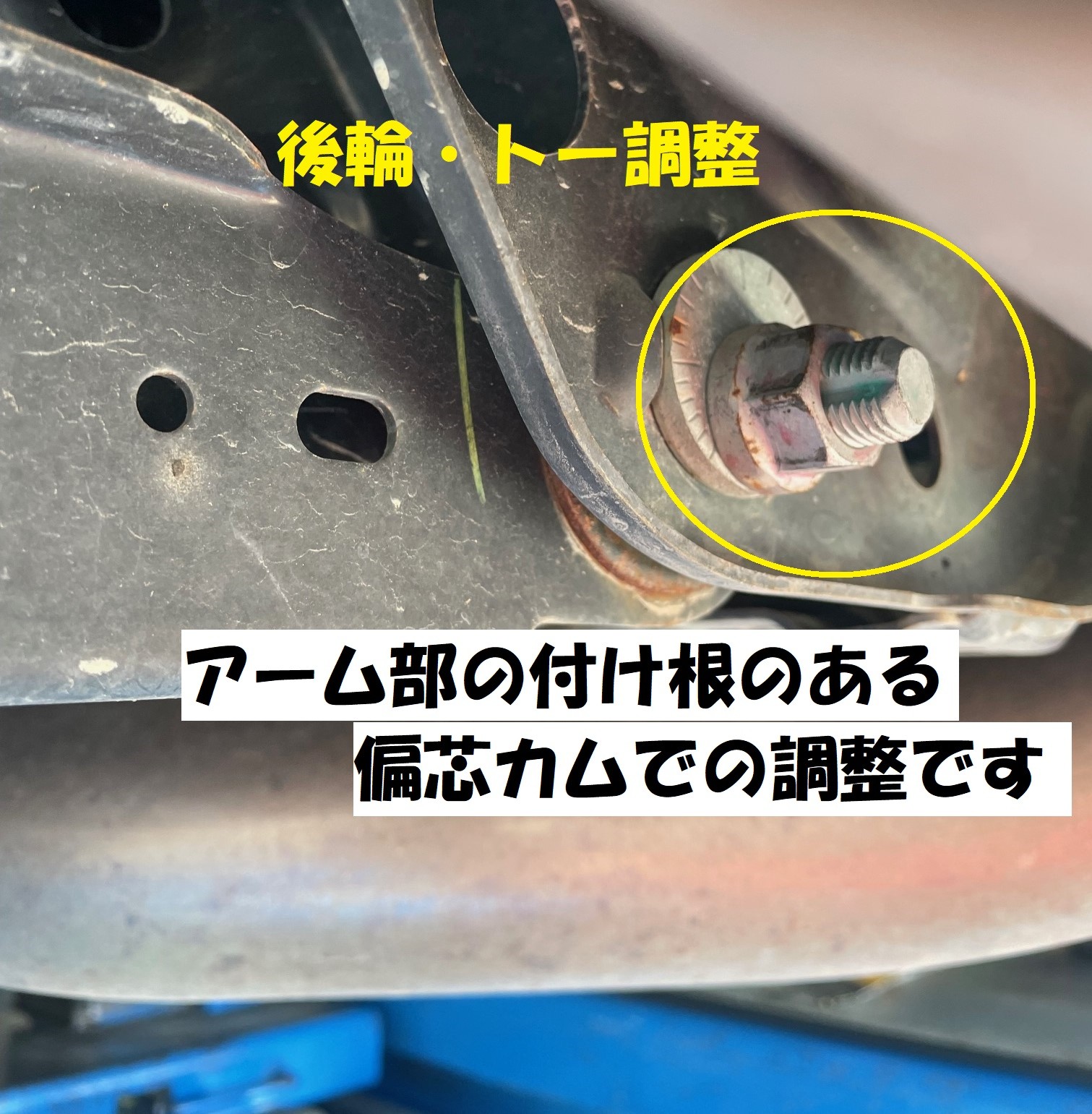

後輪・トー調整

まずは後輪からです。

ショックアブソーバーの下側を抑えているロアアームの付け根のワッシャー部が円板の中心とズレた位置を回転軸とした「偏芯カム」となっており、この部分を動かすと「トー角」が動くという仕組みです。

手前側のナットを緩める→ボルト側を動かすとカムが一緒に動く、、と言えば良いのでしょうか、、

、、で、規定値＆左右均等にトー角を揃えます。

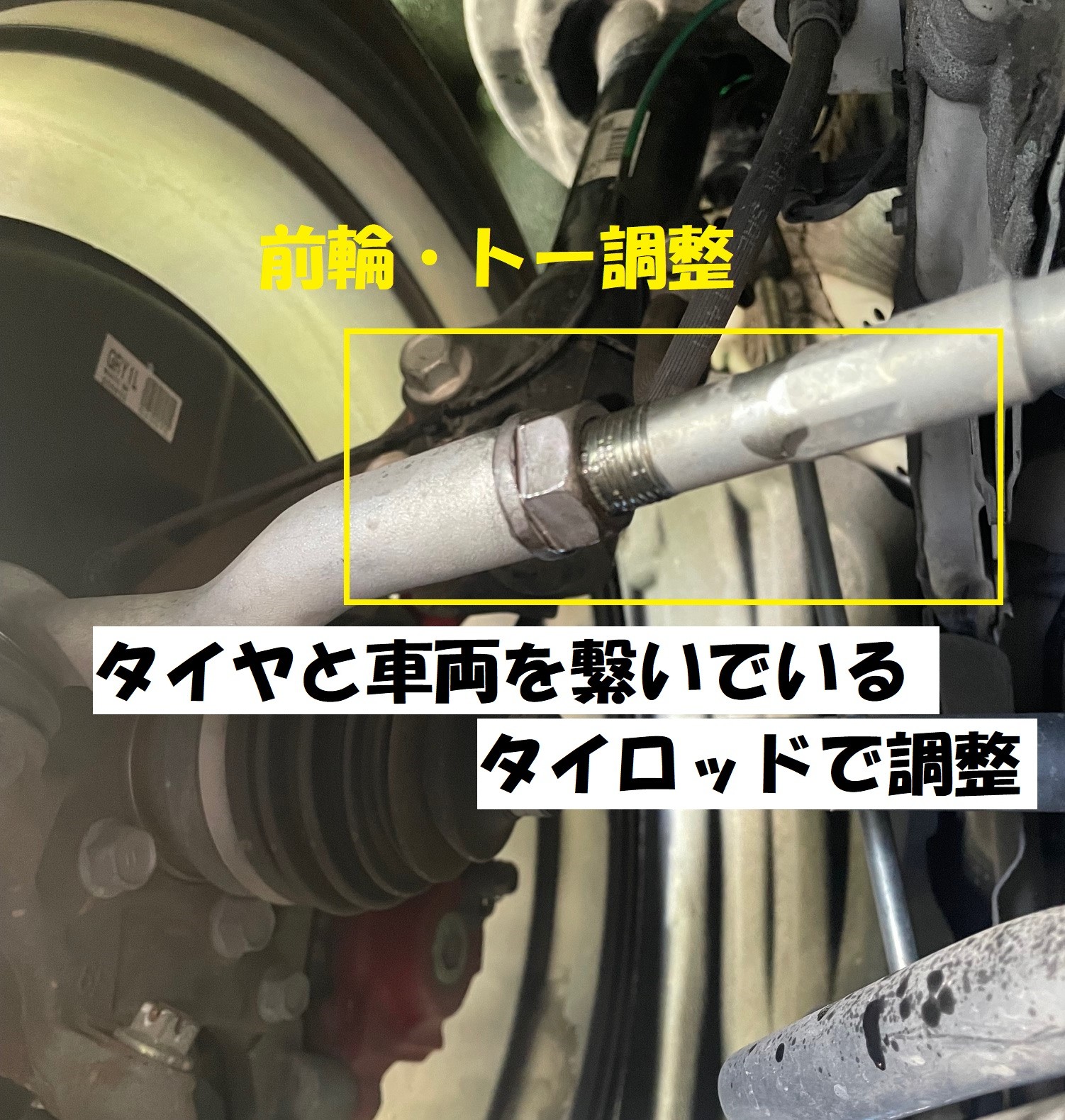

前輪・トー調整

続いて前輪は、、

タイヤ側と車両側を繋いでいる「タイロッド」での調整です。

コチラのお車だと、タイヤの後方に位置するので

タイロッドを伸ばす→トーイン

タイロッドを縮める→トーアウト

になるという仕組みです。

作業時間は１時間前後で完了となります。

足回り部品を交換した際は、ぜひアライメント調整をしましょう！

ご利用頂きまして、誠にありがとうございました！
