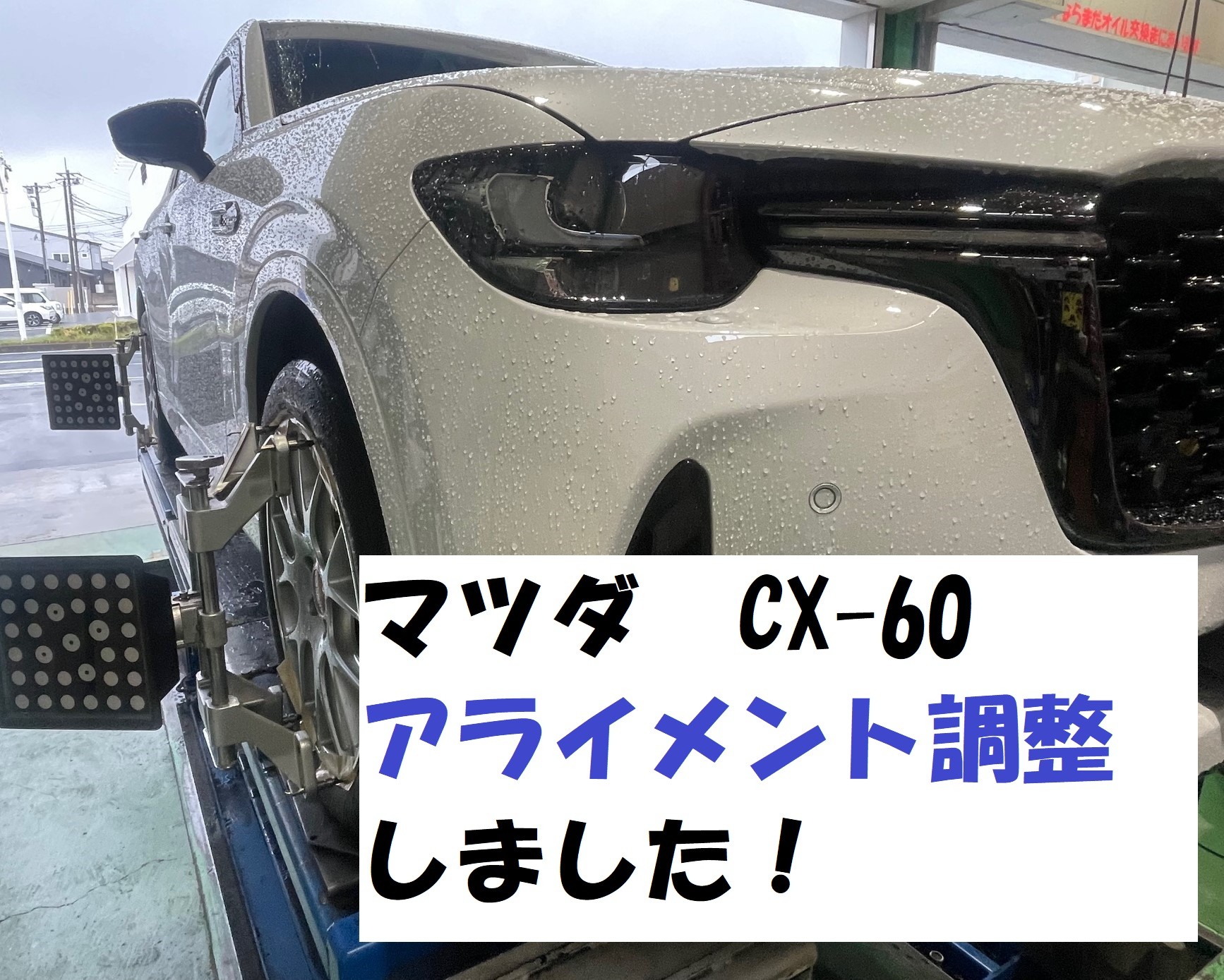

今回はマツダのSUV

【CX-60】のアライメント調整のご紹介です。

足回りの部品を交換した後の調整となります。

こちらのお車の調整箇所は

・前輪　トー

・後輪　トー

計２か所が調整可能となっております。

・後輪（トー）の調整

それでは後輪からです。

アームの連結部のボルト＆ナットの１か所に偏芯カム付きの部分がございます。

今回は手順もご一緒に、、

まずは手前側のナットがロック機構となっていますので緩めていきます。

緩んだら、、

奥側のカムと一体になっているボルト（ナット＆カム一体型）を廻すと、カムの角度が変わるとともにトー角が変化していきますので、左右を均等＆規定値に合わせます。

最後にまた、ナットを締め付ければ後輪完了です。

・前輪（トー）の調整

後輪の調整が完了したら前輪に移ります。

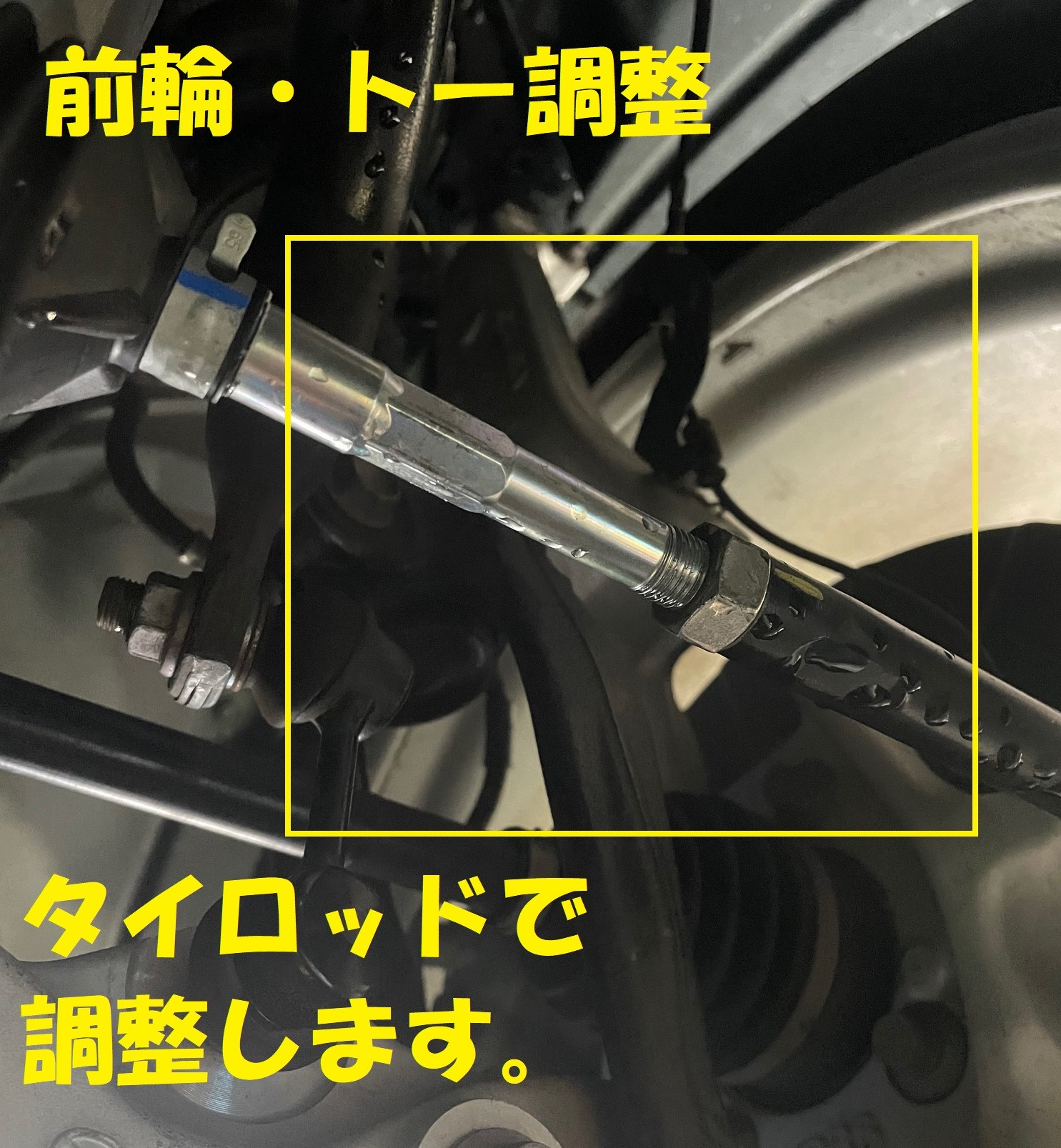

前輪のトー調整は、タイロッドを伸縮させて調整です。

まずは、、

固定しているナットを緩めます。

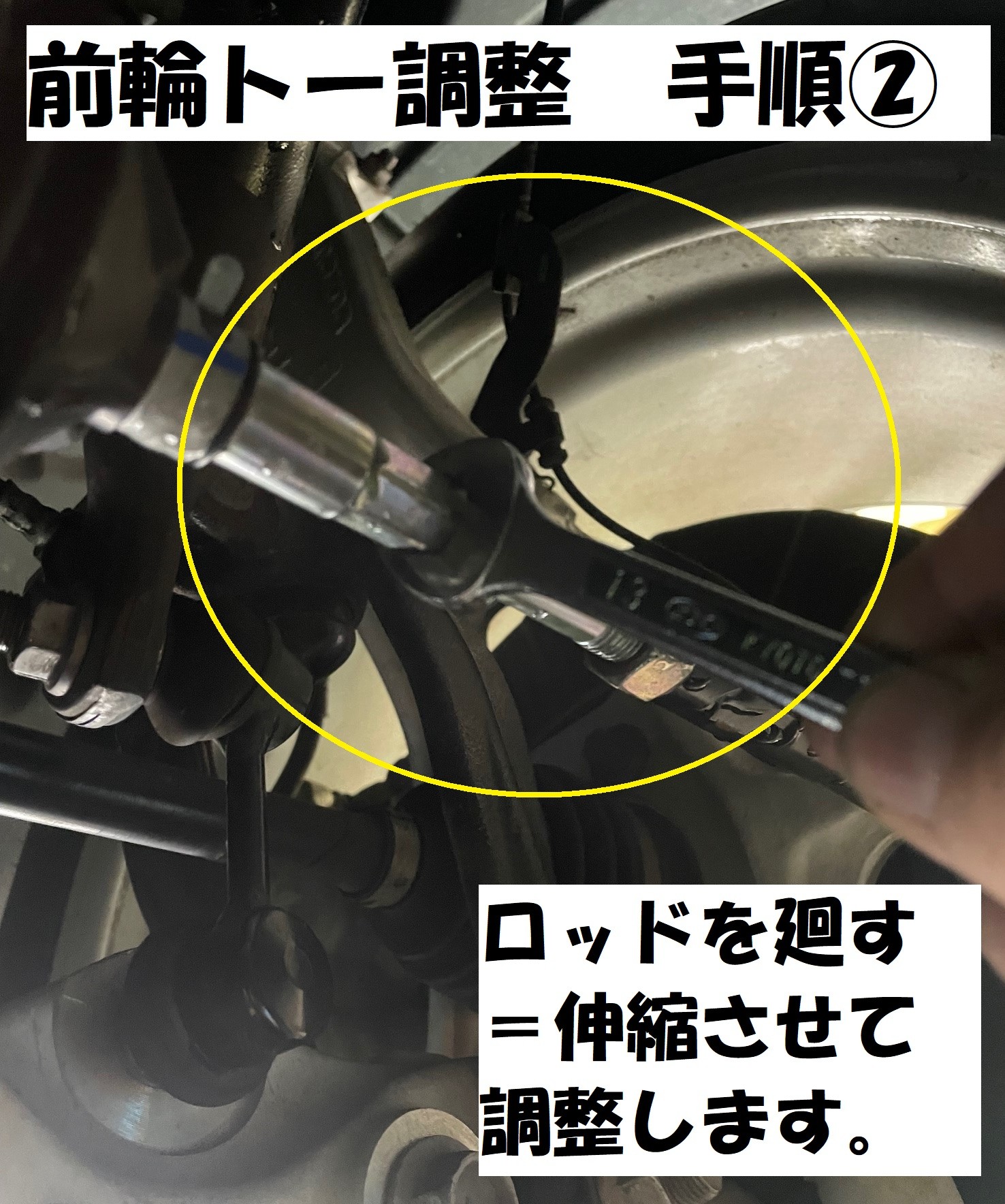

ナットを緩めるとロッド部が回るようになるので、伸ばす＆縮める事によりトー角が変化します。

後輪と同様に、左右均等＆規定値に数値を合わせてナットを締めこめば作業完了です。
