今回は今や必需品と言っても過言ではない、ドライブレコーダーの取付けです。

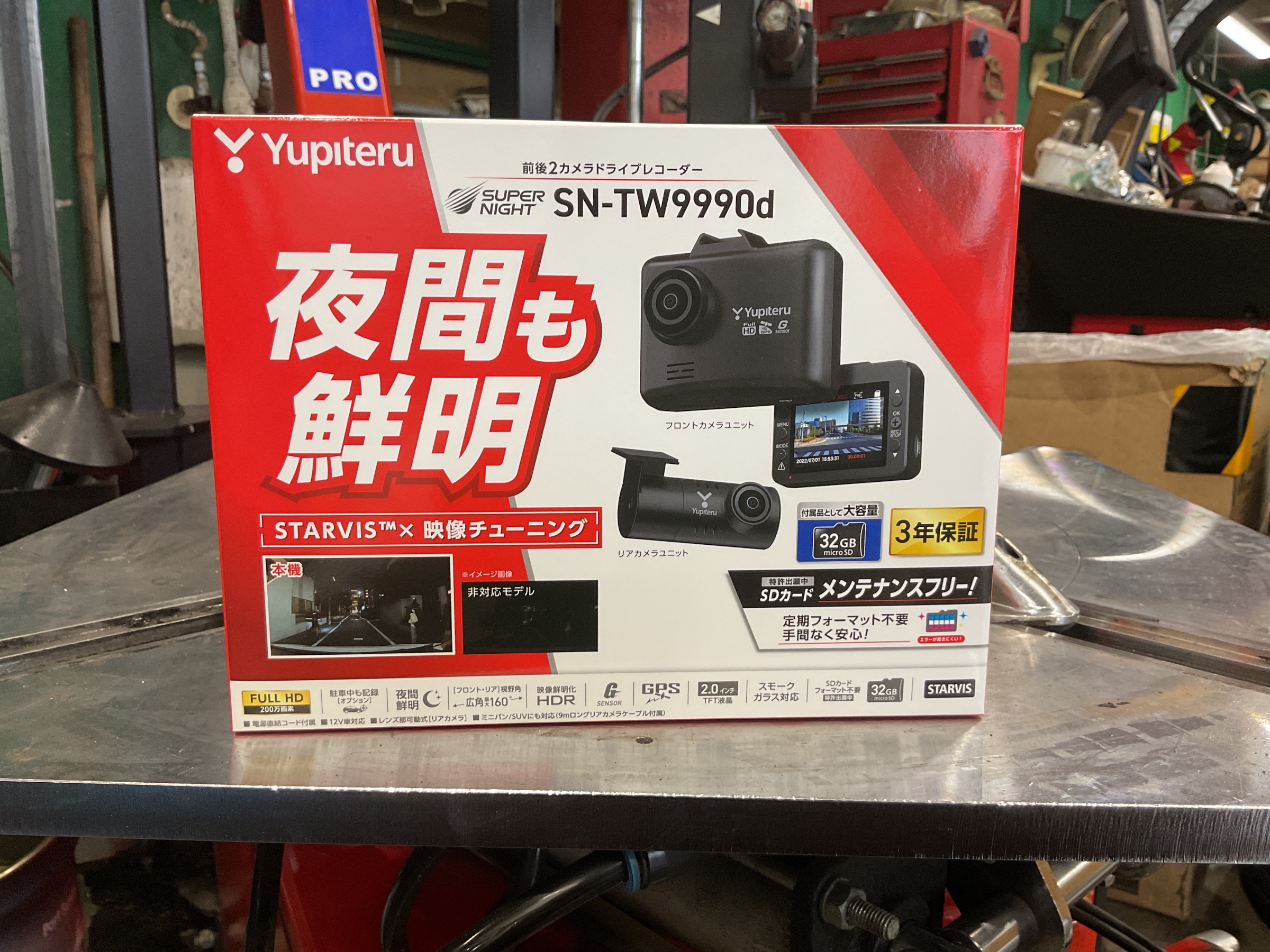

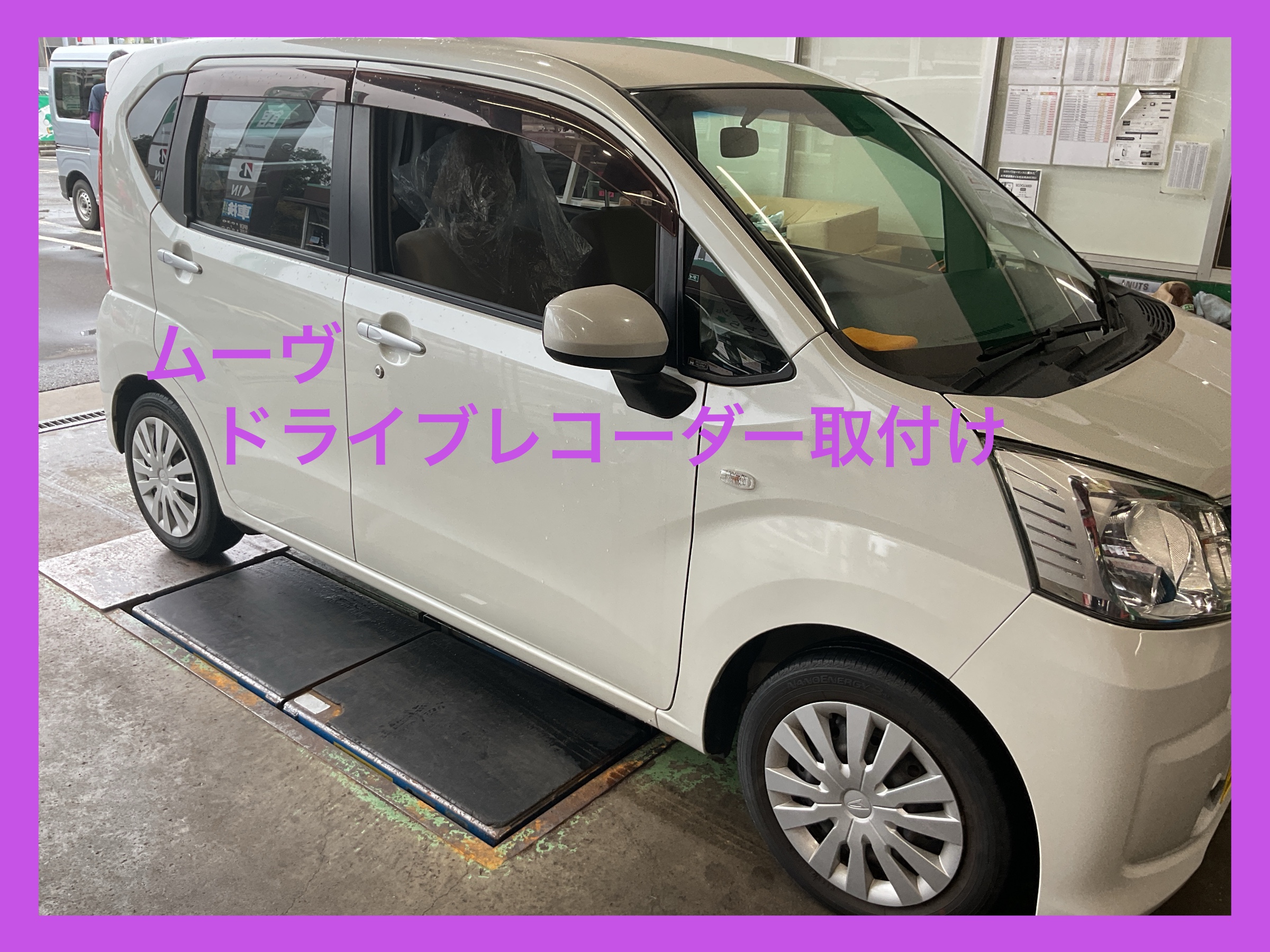

車両はダイハツムーヴ、ドライブレコーダーはユピテルのSN-TW9990d。

前後カメラで、STARVIS、HDR搭載モデルです。

では、リアカメラから作業開始します。

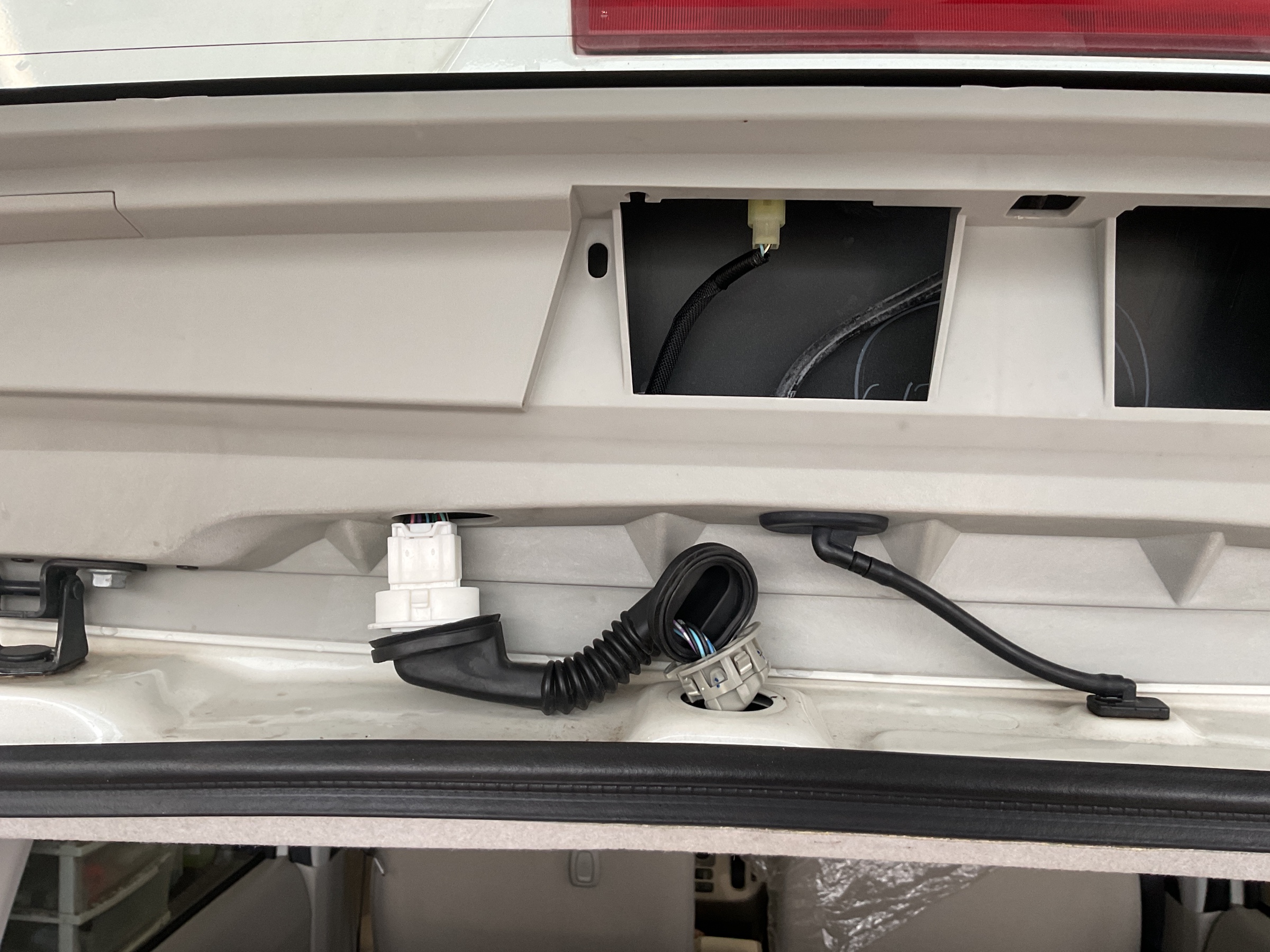

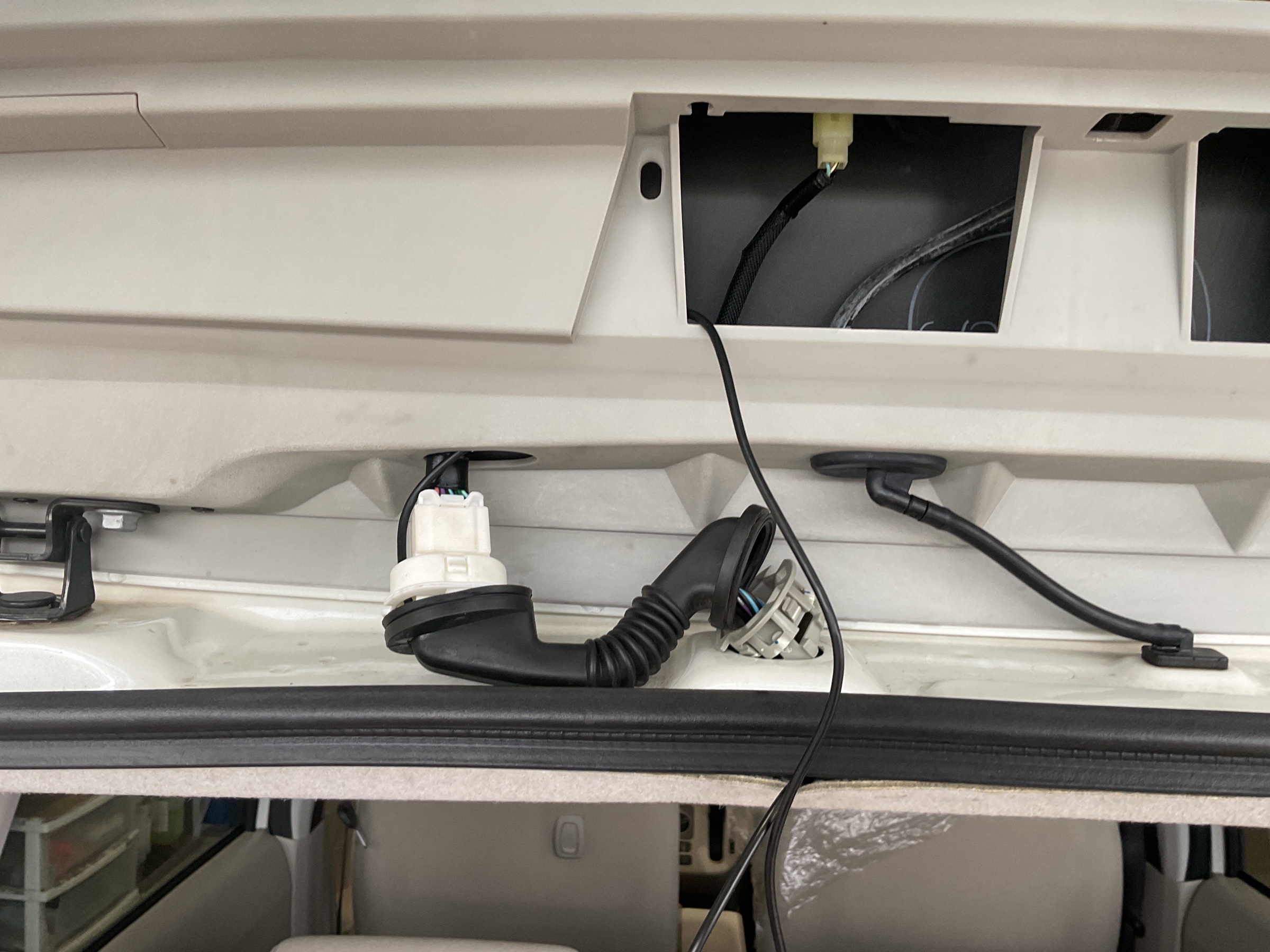

ハッチのパネルを外して、ボディーとハッチを繋ぐケーブルのカバーの付け根をそれぞれ外してカメラ配線を通します。

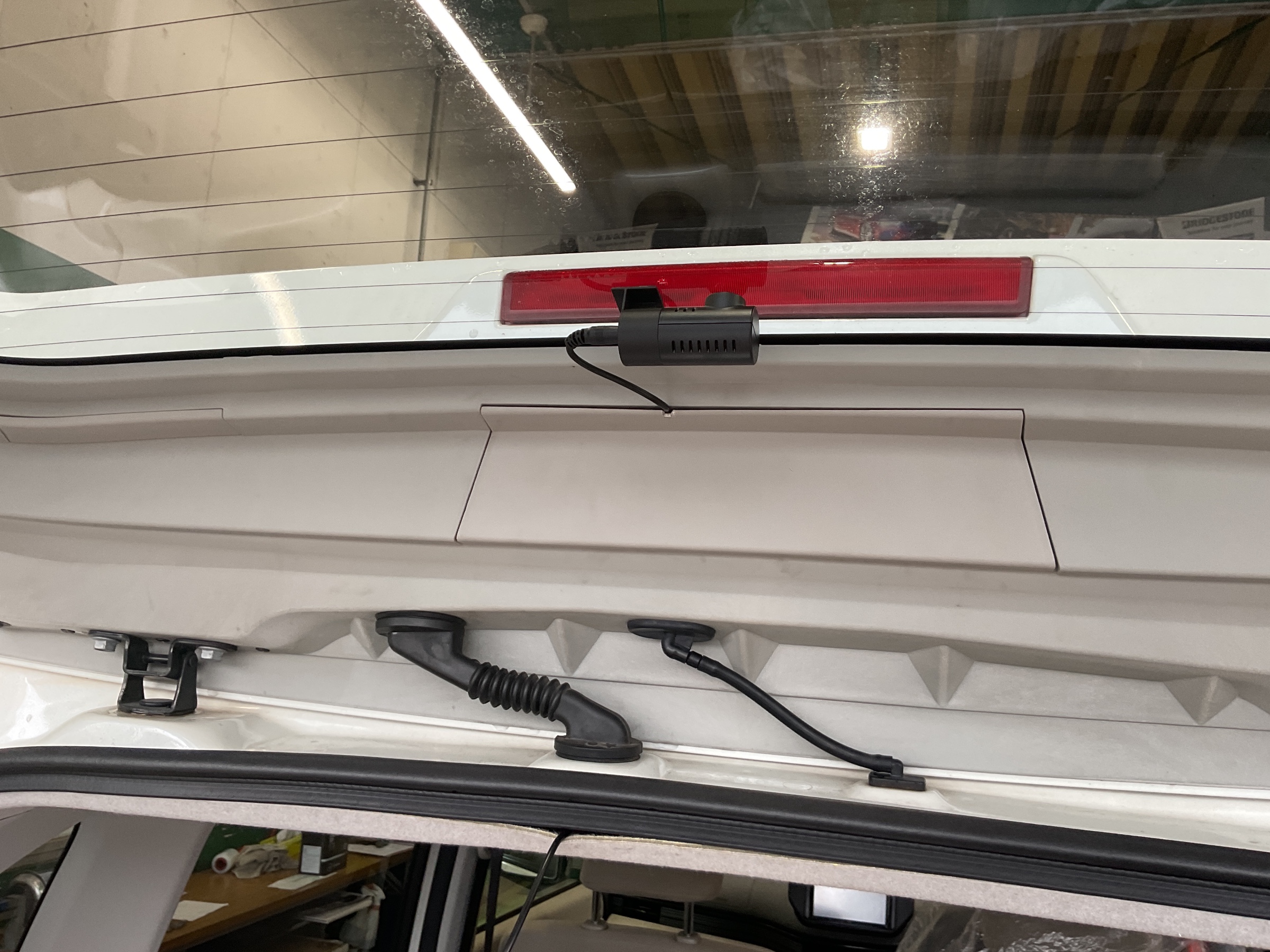

配線引き込み用にパネルに切り欠きを入れカメラをリアガラスに貼り付けてケーブルを接続したら元に戻します。

ケーブルを前まで内装に隠しつつ引き回します。

次に電源を取り出します。

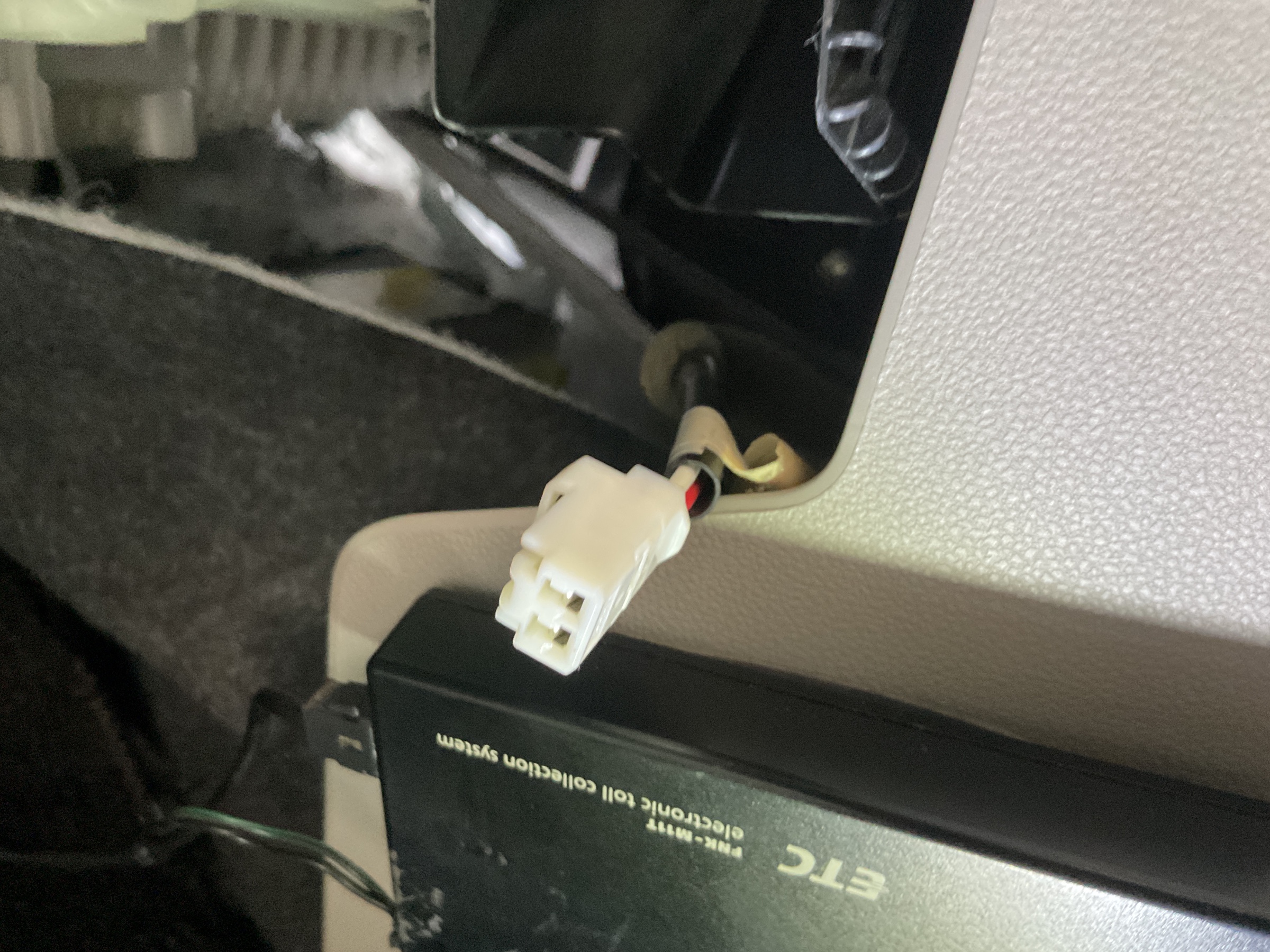

今回はパワーアウトレット(いわゆるシガーソケット)の裏から電気を頂きます。

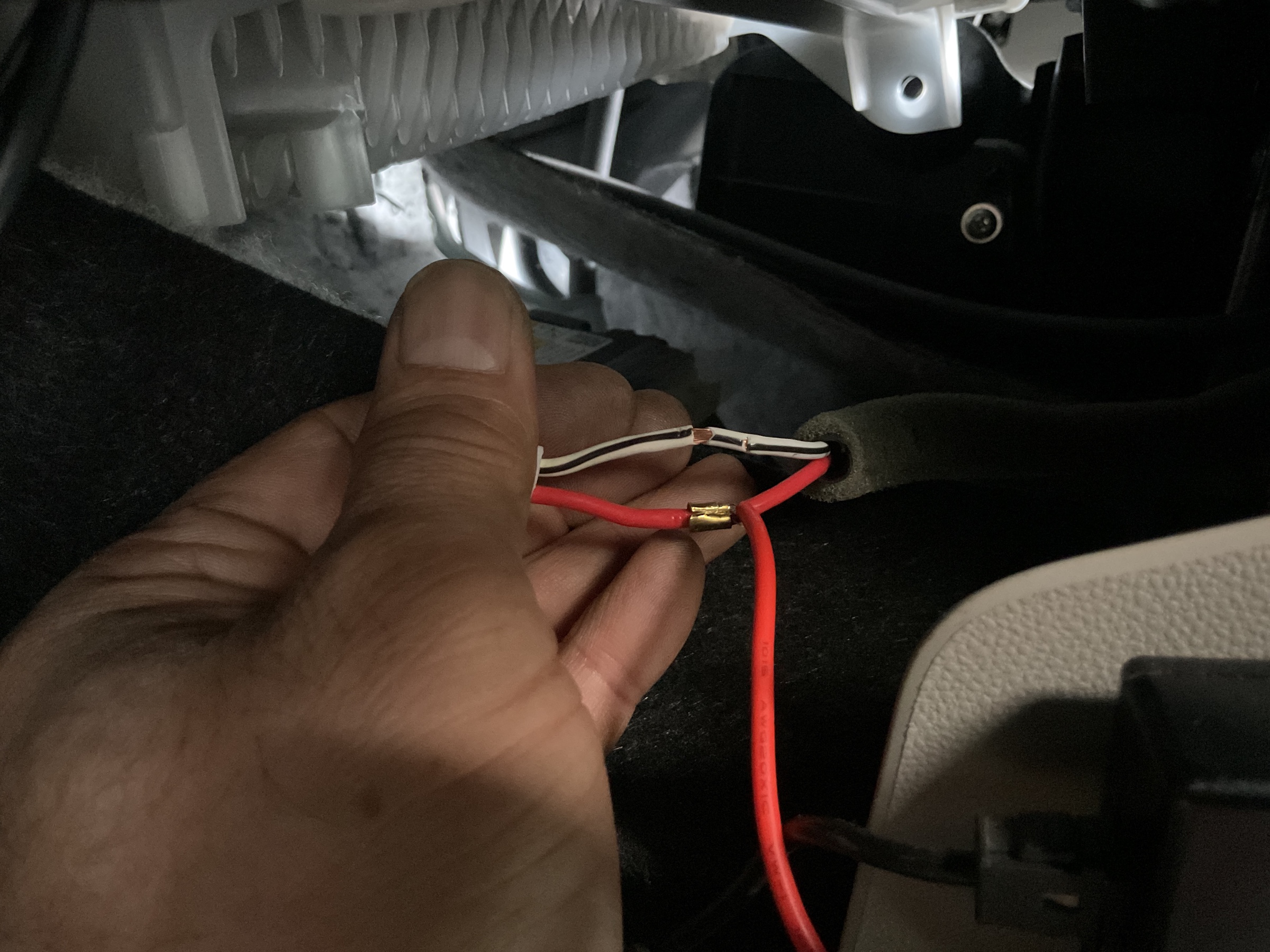

配線の被膜を剥き割り込ませたら、外れない様にスプライスでカシメてカプラーを元通りに接続します。

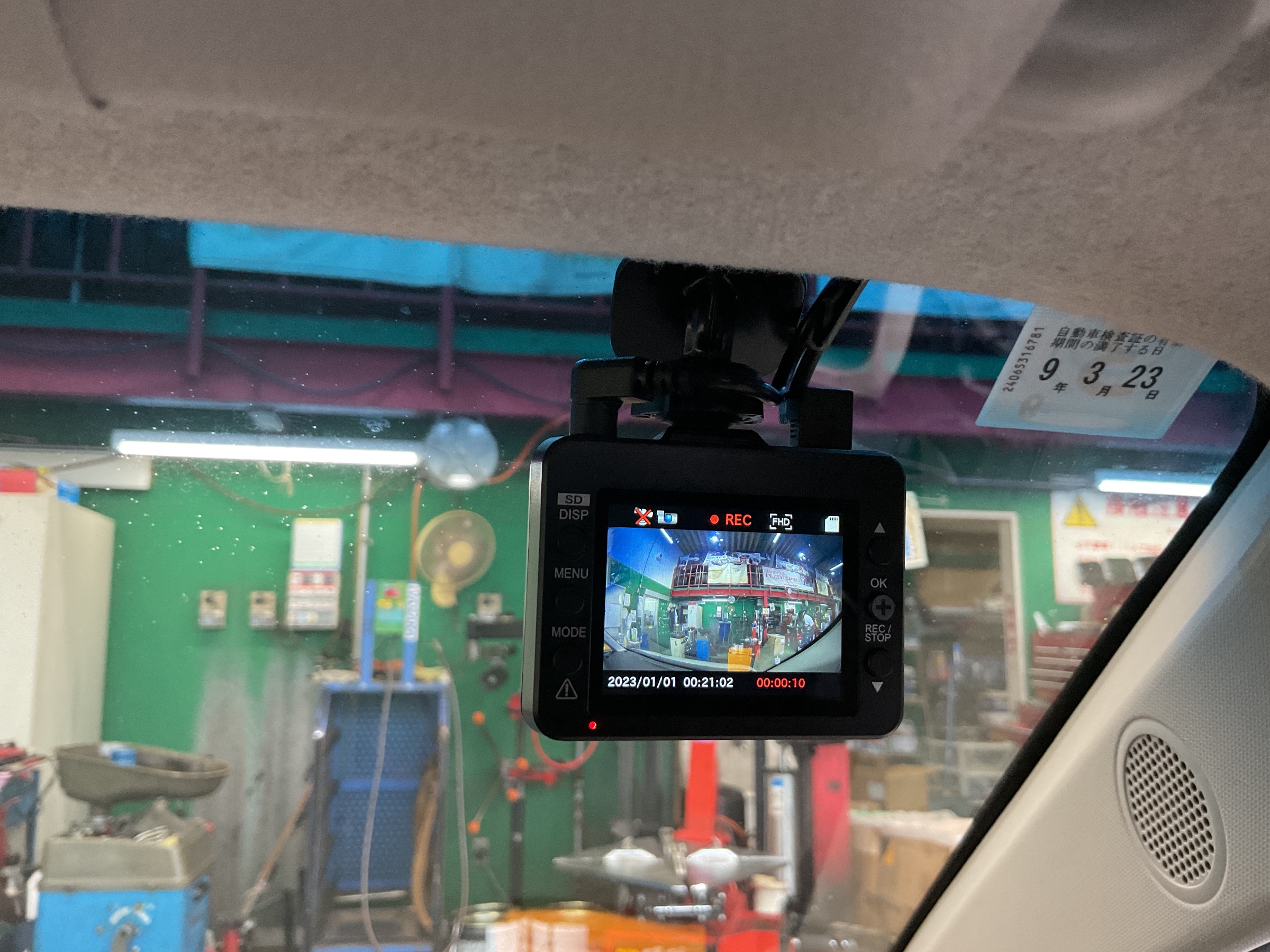

本体を接続し、取付け場所を確定します。

最近の車はフロントガラスの中央上部に自動ブレーキ用のカメラやセンサーが付いているので、カメラ位置は中央寄りに出来ない事が多くあります。中央寄りにすると、センサーが映り込み全体を撮影出来なくなります。

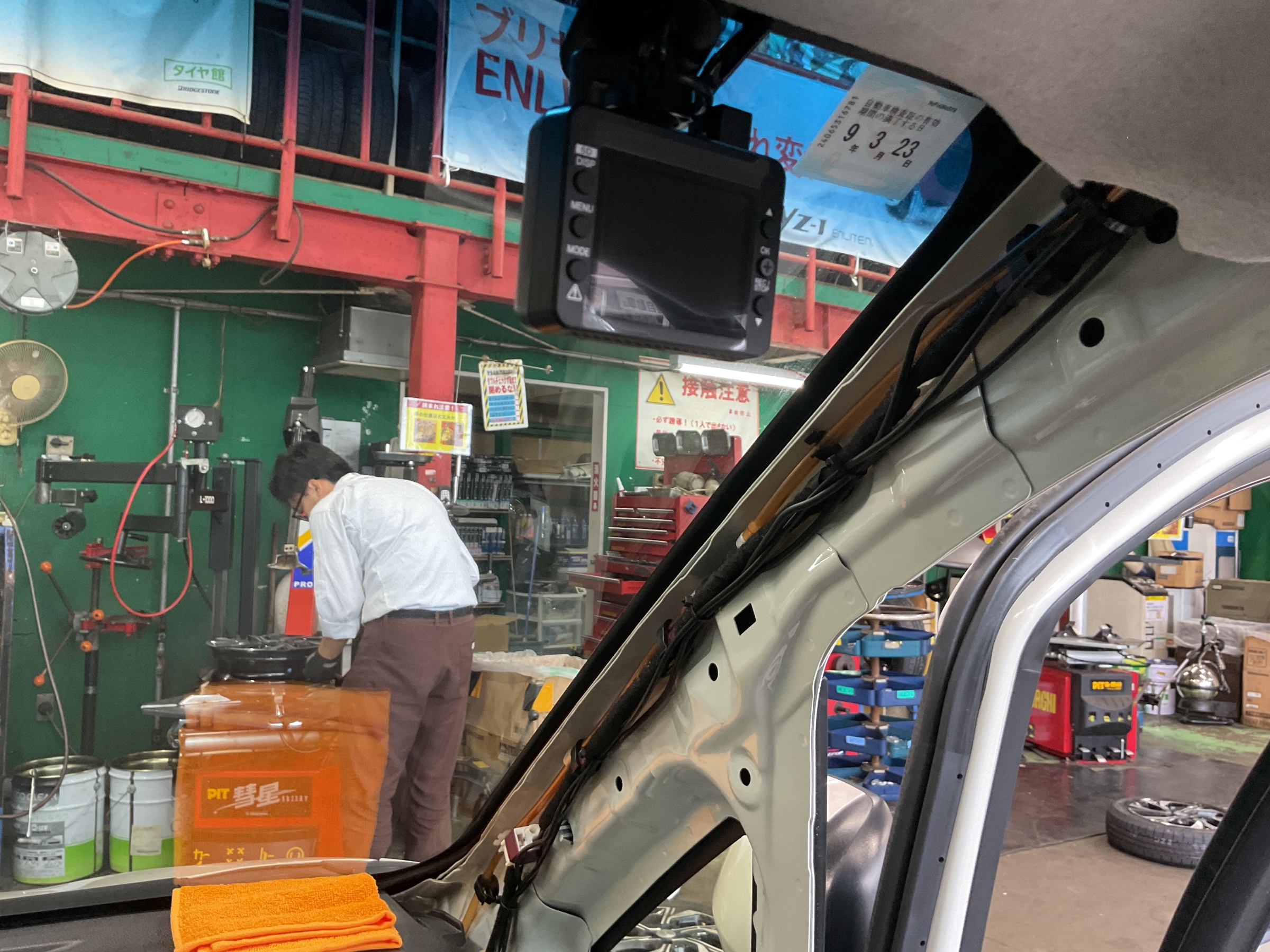

こちらの車両も同様なので、右側に寄せて付ける事にしました。

本体を固定したら、余ったケーブルをまとめていきます。

ハンドルやブレーキ等の作動部品に干渉しない様に取り回して純正配線等に固定したら完成です。

STARVIS…暗い場所でも明るく撮影してくれる補正機能

HDR…トンネル出口等の急に明るくなる場所の白飛びを補正してはっきり撮影する機能
