どもー、おはこんばん千葉　



今回は、

フェアレディＺ(RZ34)のサス交換･アライメント調整です

オーナー様曰く、後側をもう少し落としたいとの事

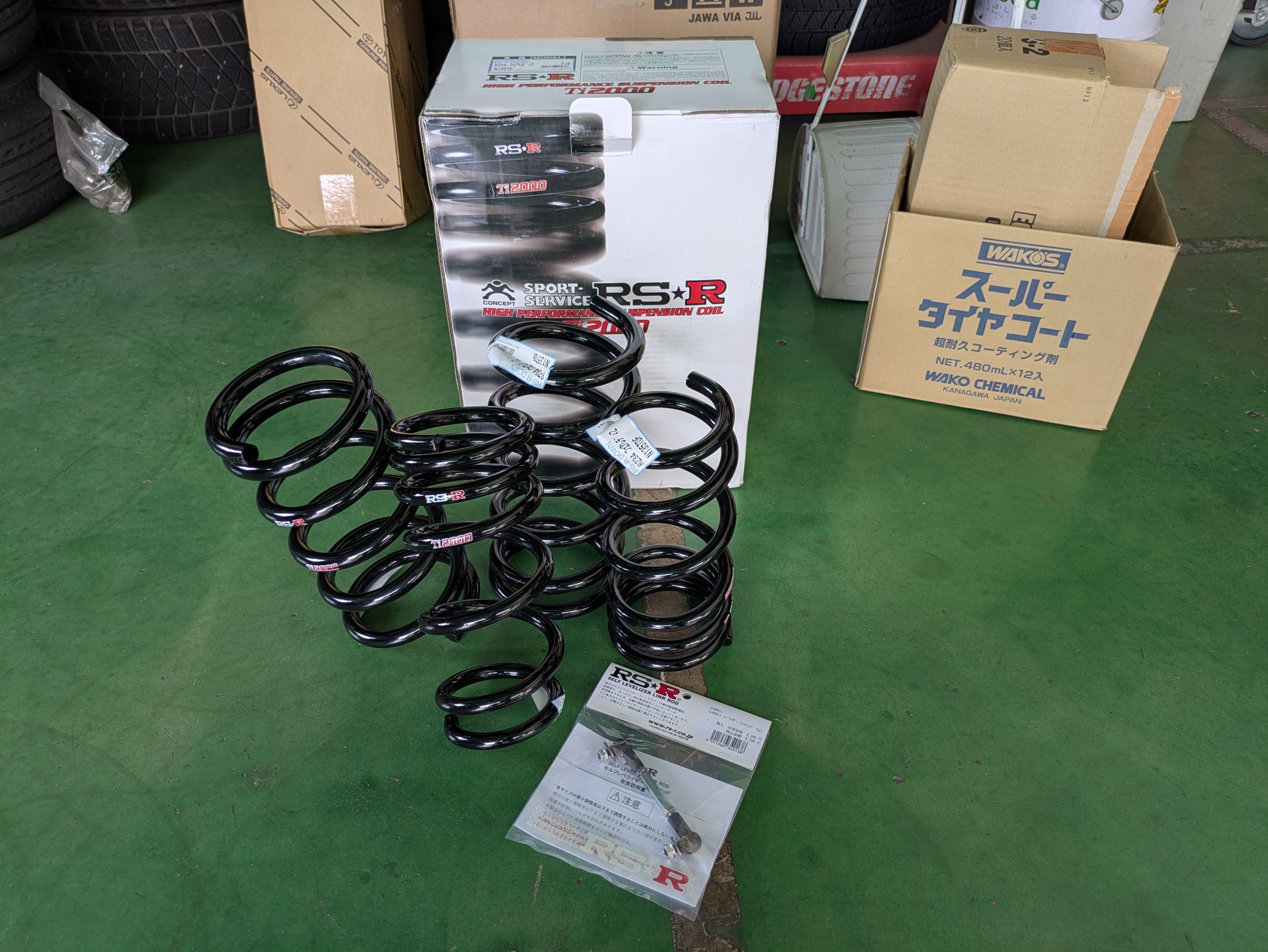

サスはRS☆RのTi2000 ダウンです

ついでに、セルフレベライザーリンクロッドも交換します



それでは、作業開始です

左前から始めます

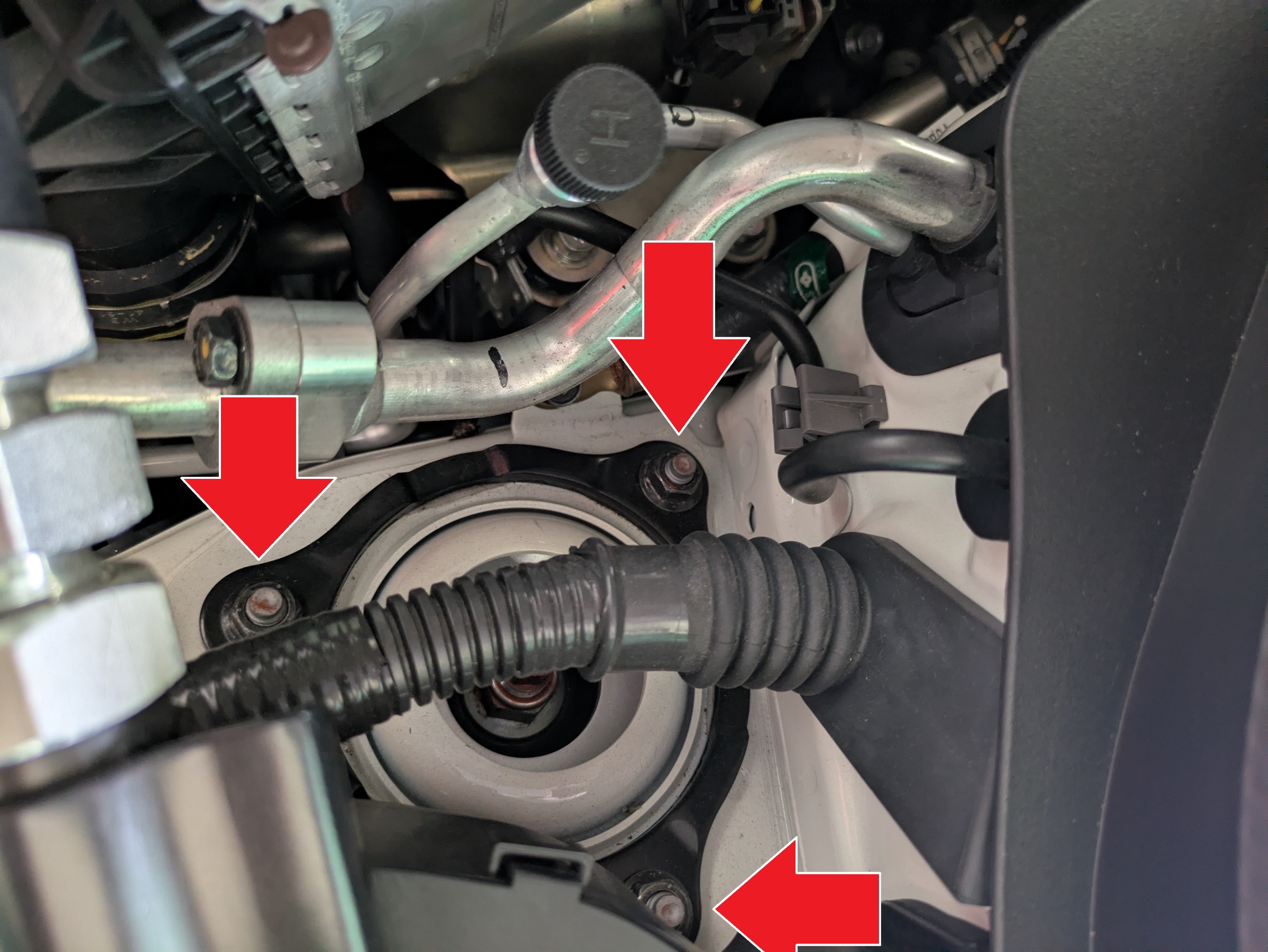

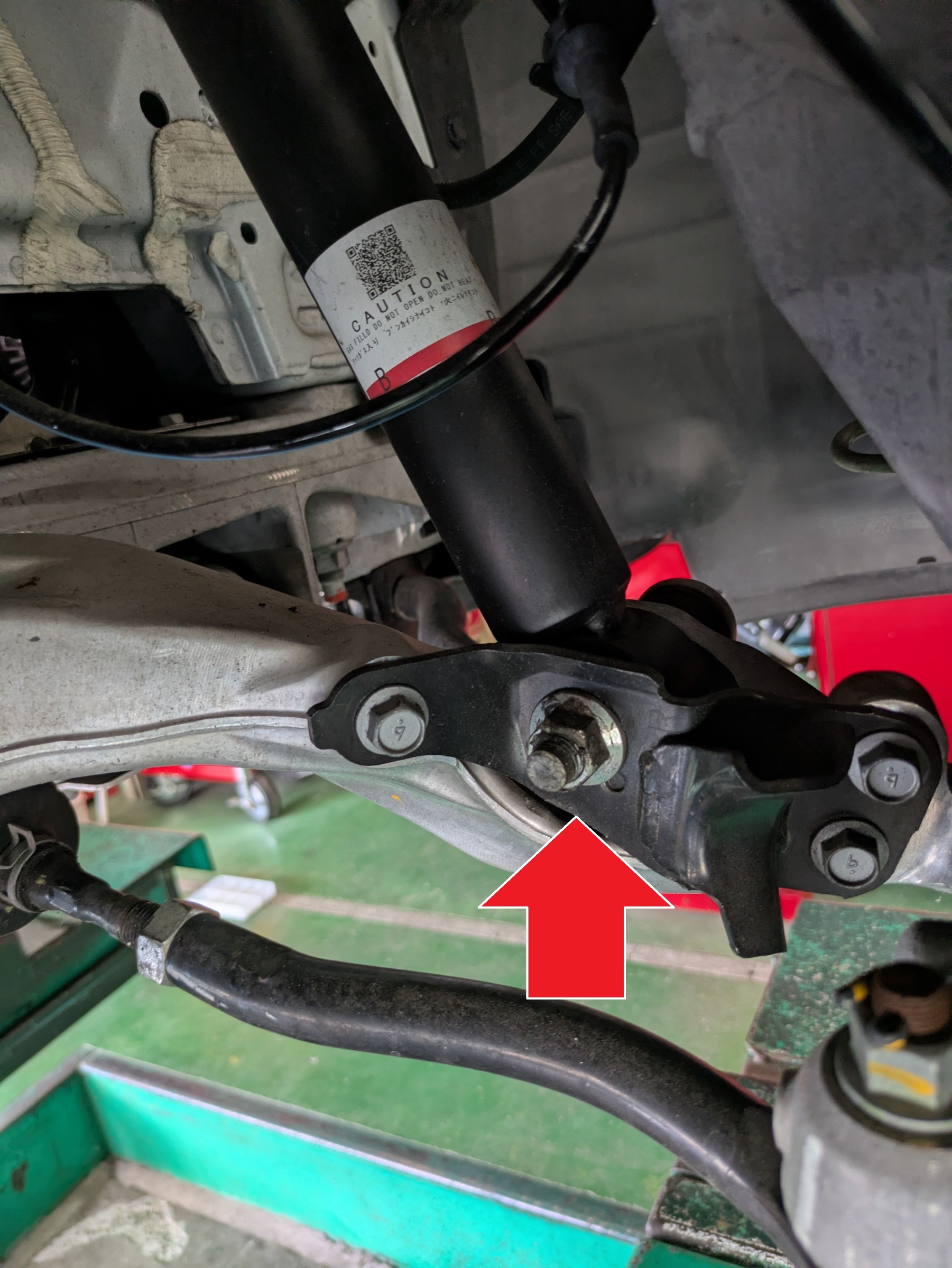

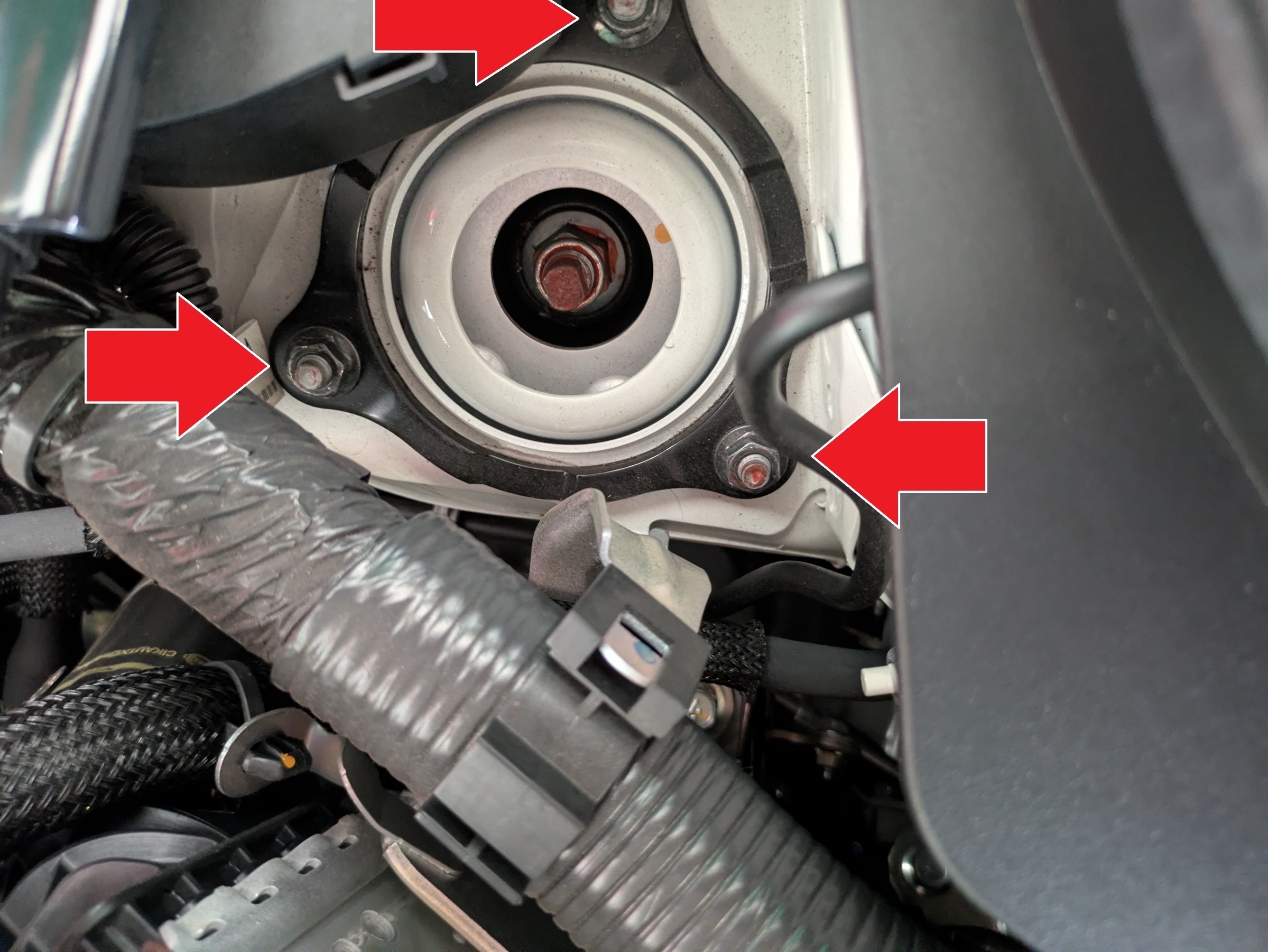

赤矢印のナットを、緩めます

くれぐれも、外さない様に・・

右前も同様に・・

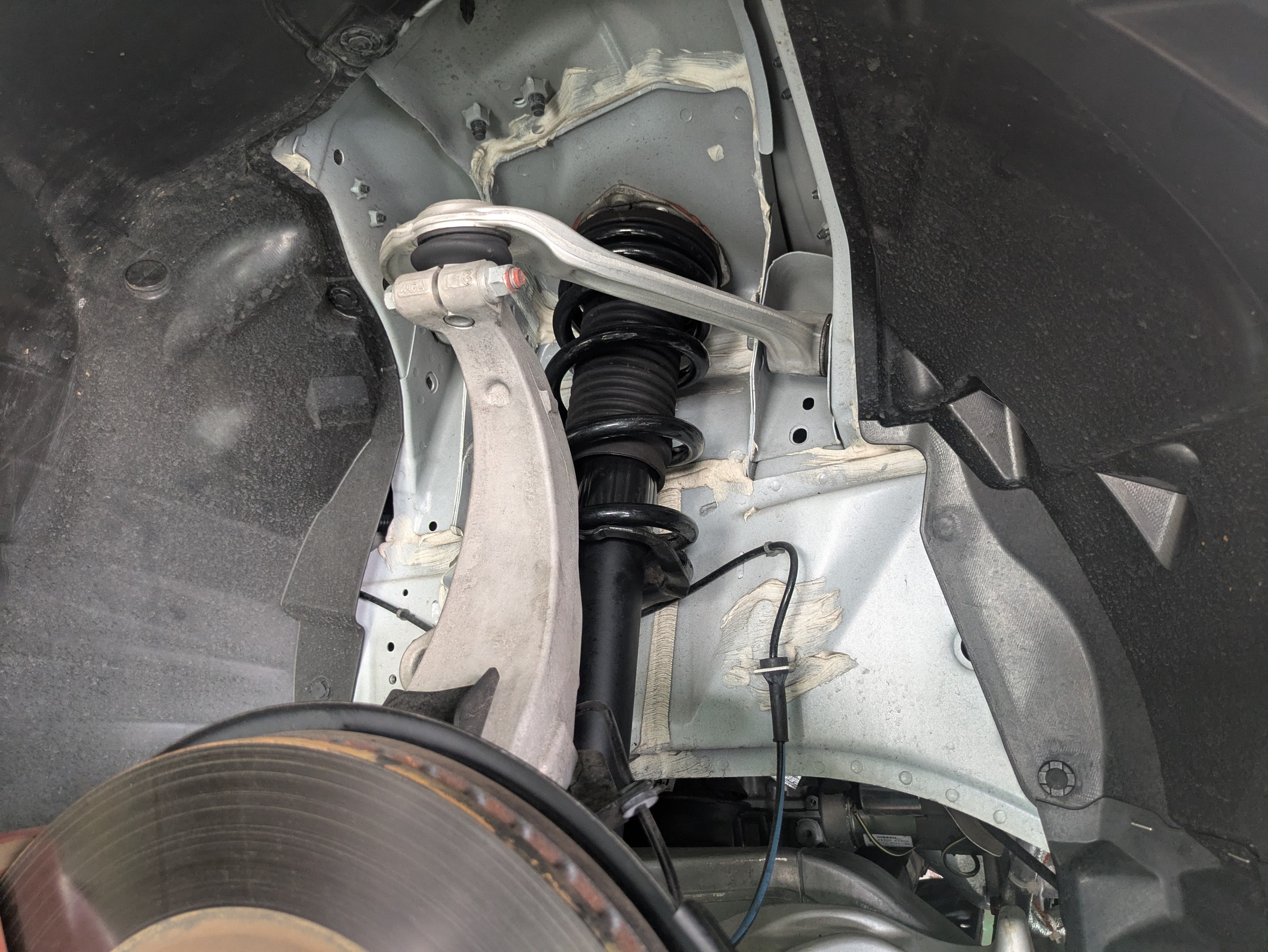

既に社外品のサスが組まれています

わかりにくいかもしれませんが、

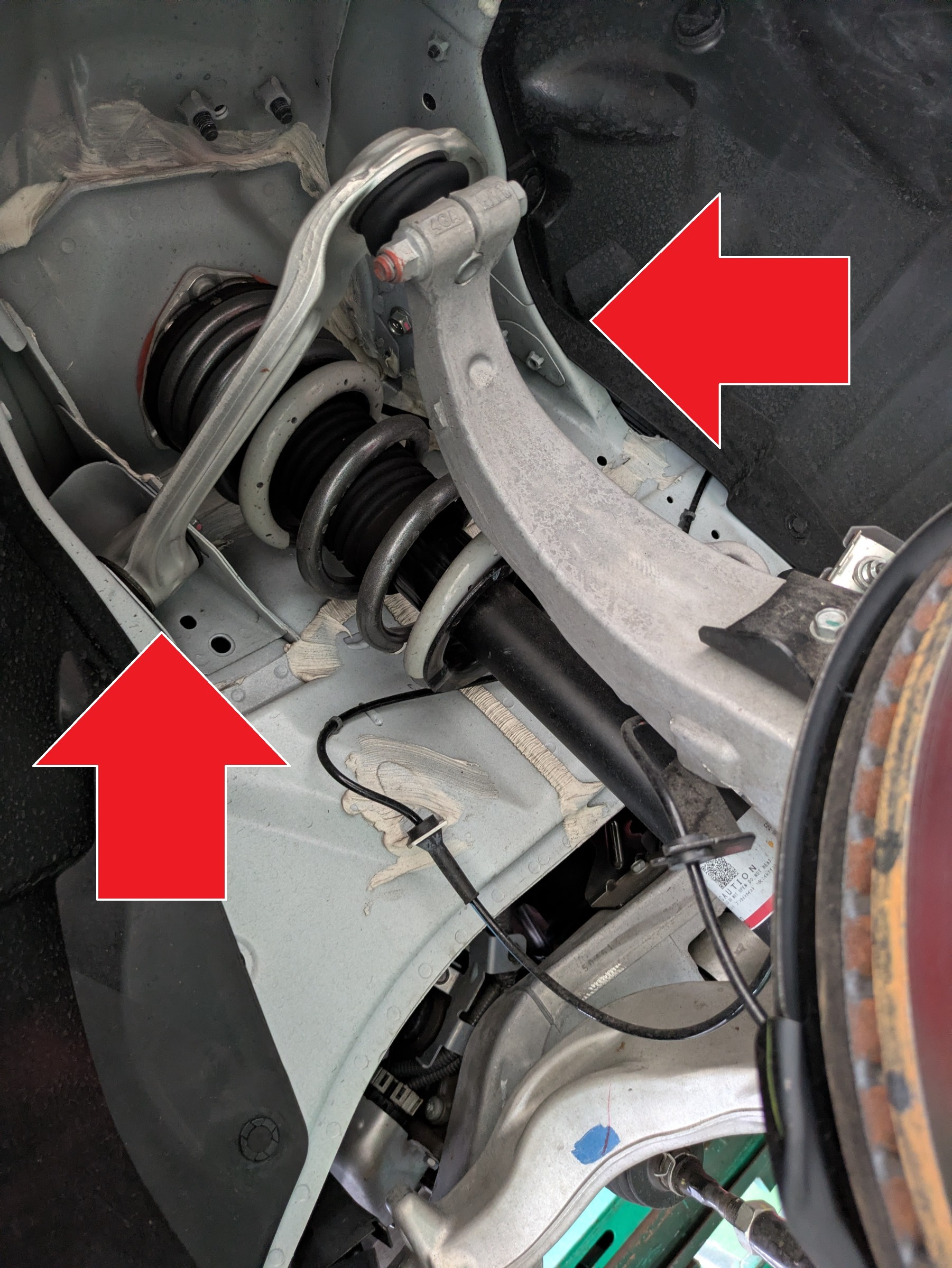

赤矢印のアッパーリンクのボルトを２本緩めます

ピンぼけしてますが、スタビライザーのナットを外します

ナットを外します

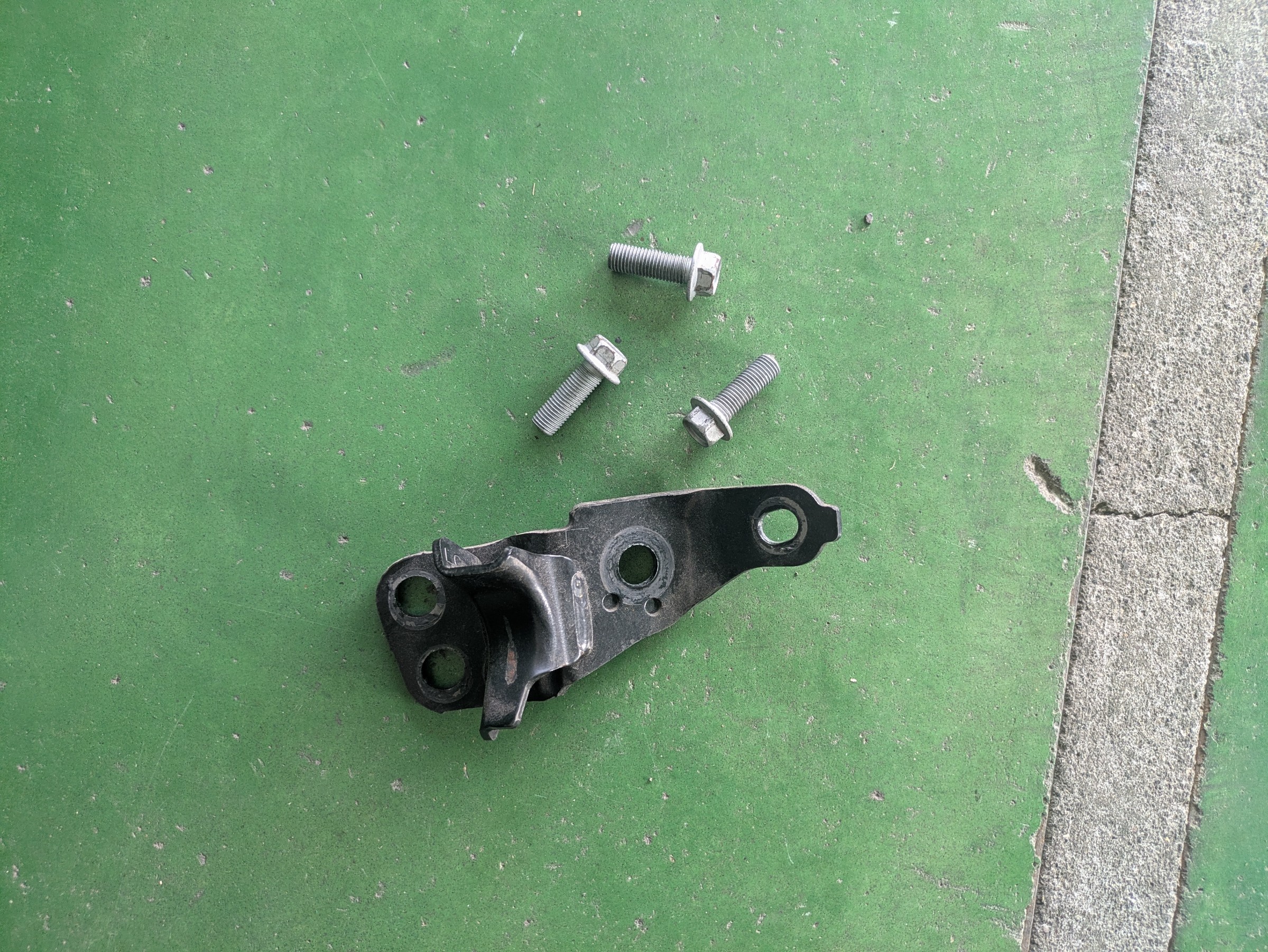

この部品も外した方が楽かな～と思い外してみましたが、

結果的には外さない方が楽です

車両から傷を付けない様に、

ショック本体を抜き取ります

無事、抜けました

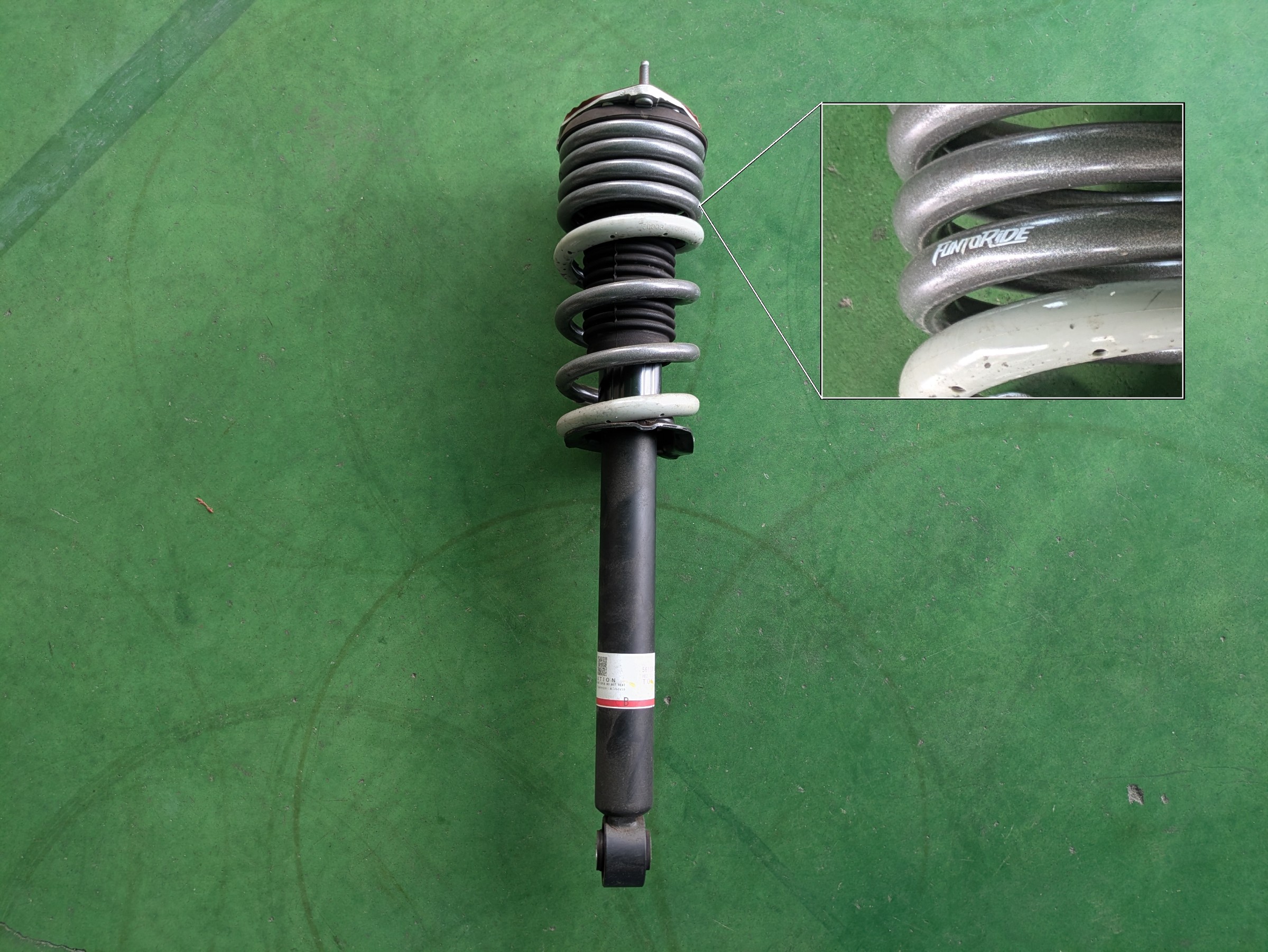

タナベのファントライドでした

では、比べてみましょう

Ti2000の方が若干短くて細いです

因みにバネレートは、ファントライドが9.7kg/mm

Ti2000が10.2kg/mm

ダウン量はどちらも-15mm～-20ｍｍです

サスを組みつけて

傷を付けないように車両に組付けます

外しの時と逆の手順でボルト・ナットを、

仮締めして、後側を始めます

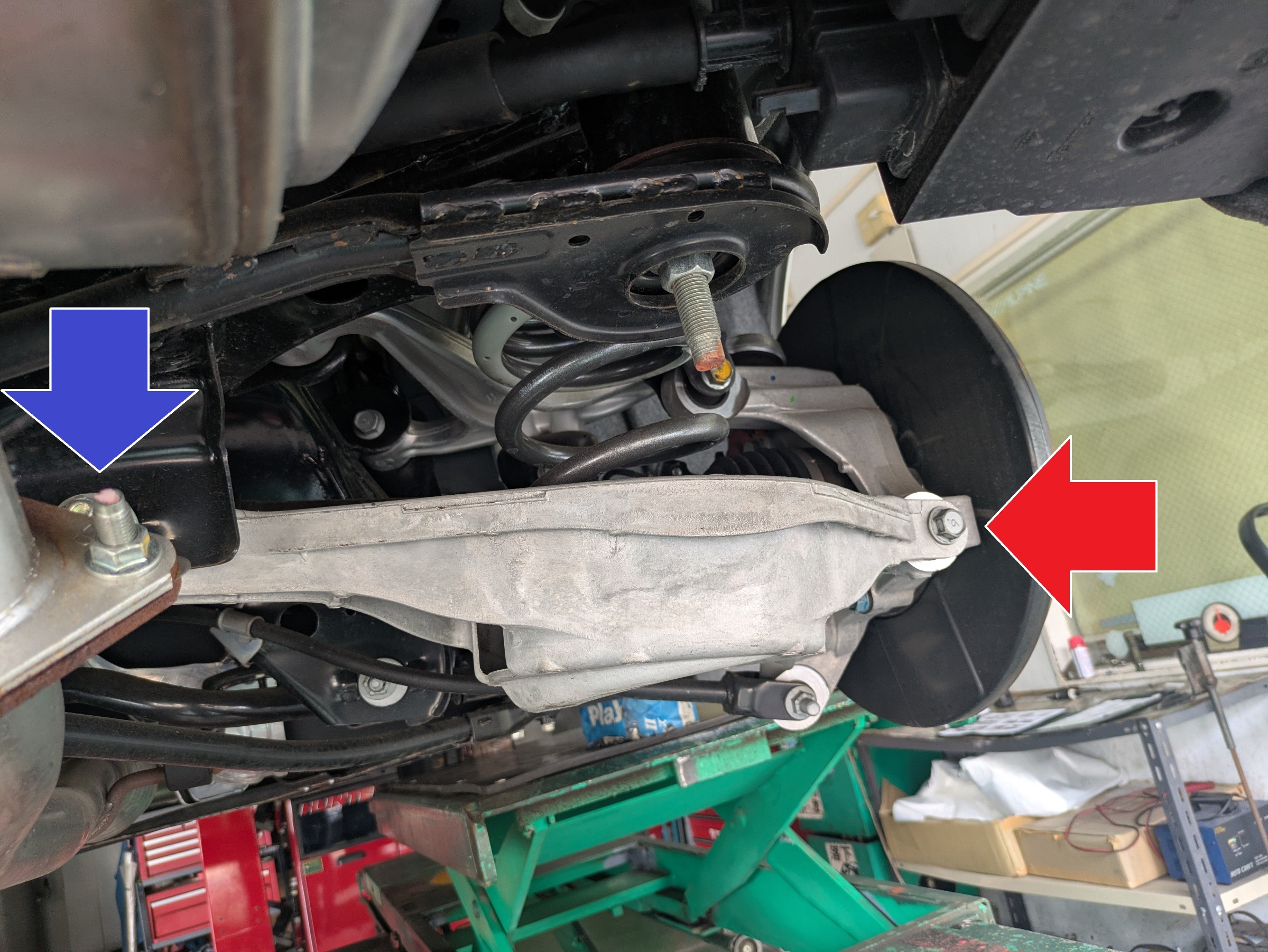

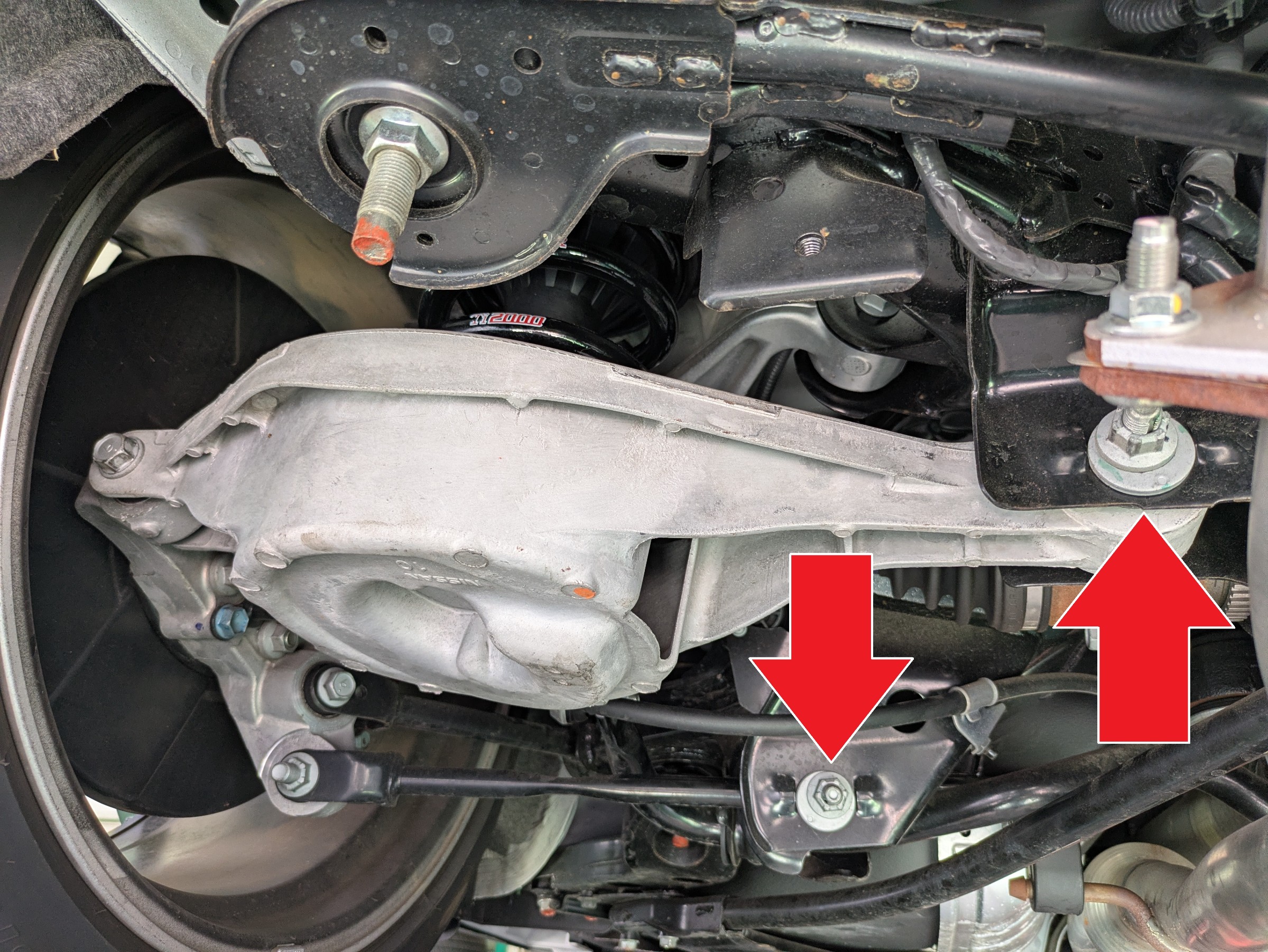

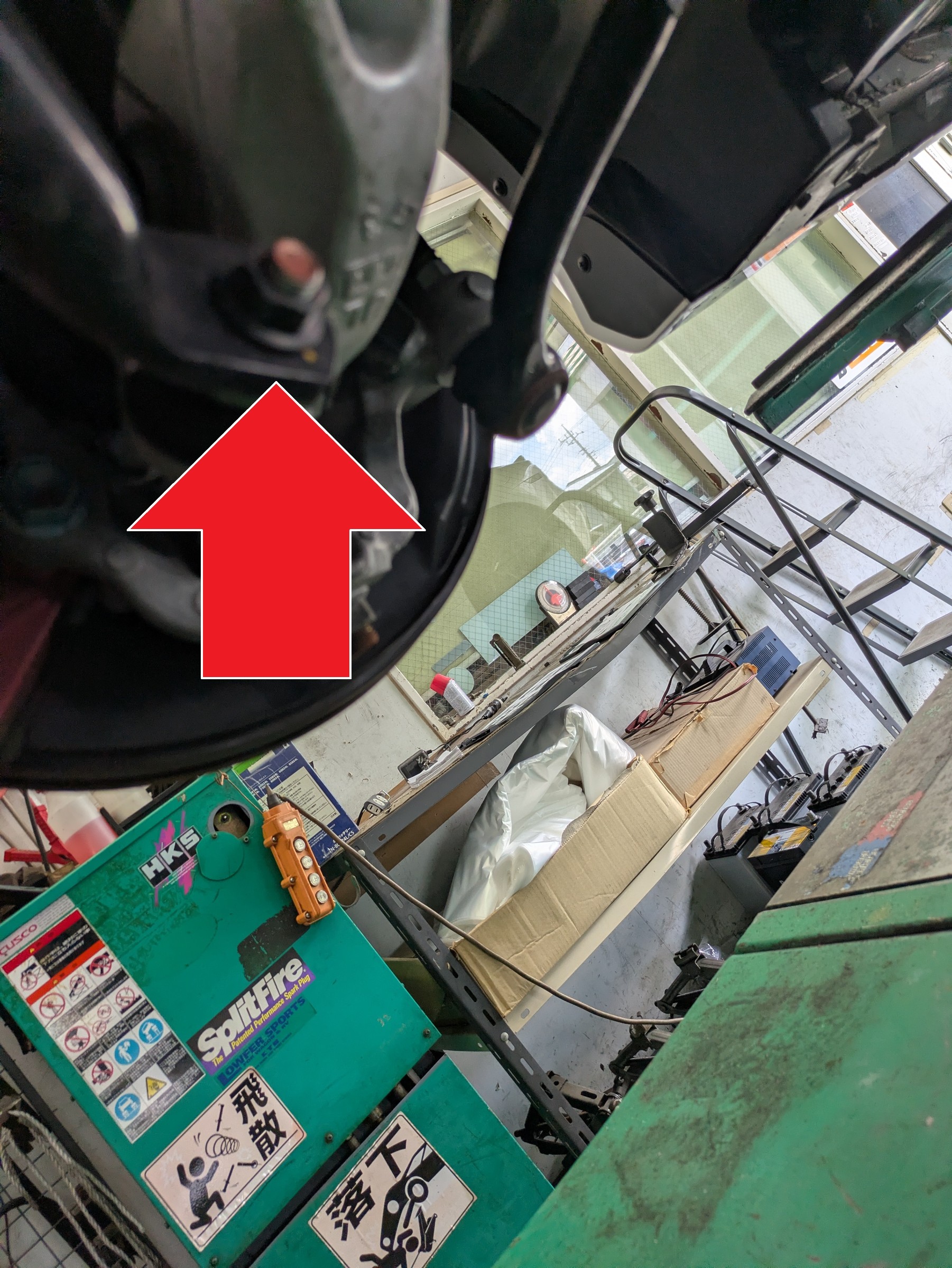

赤矢印のボルトを外して、青矢印のナットを緩めます

画像だと紛らわしですが、

マフラーのナットを緩めない様に・・

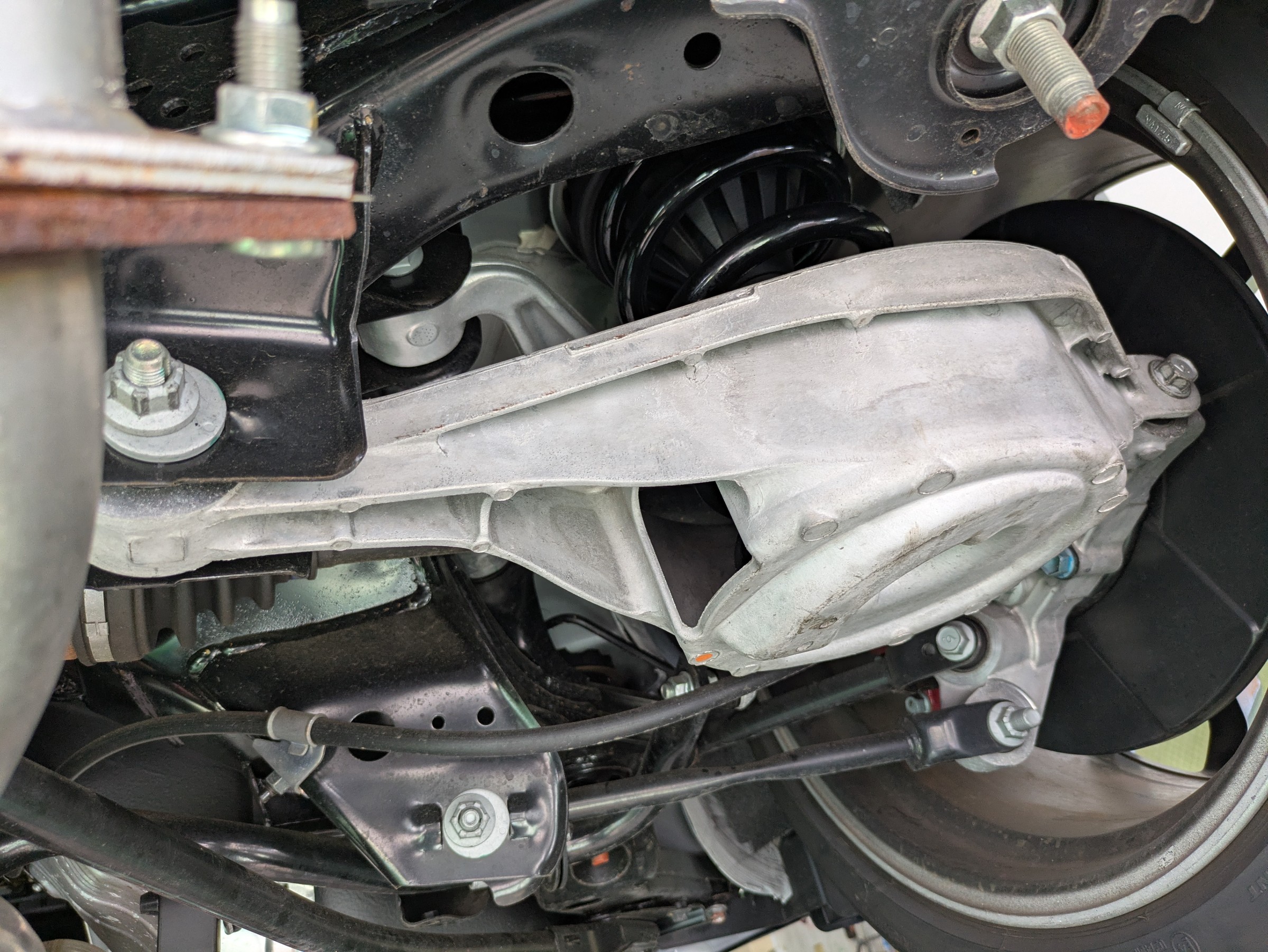

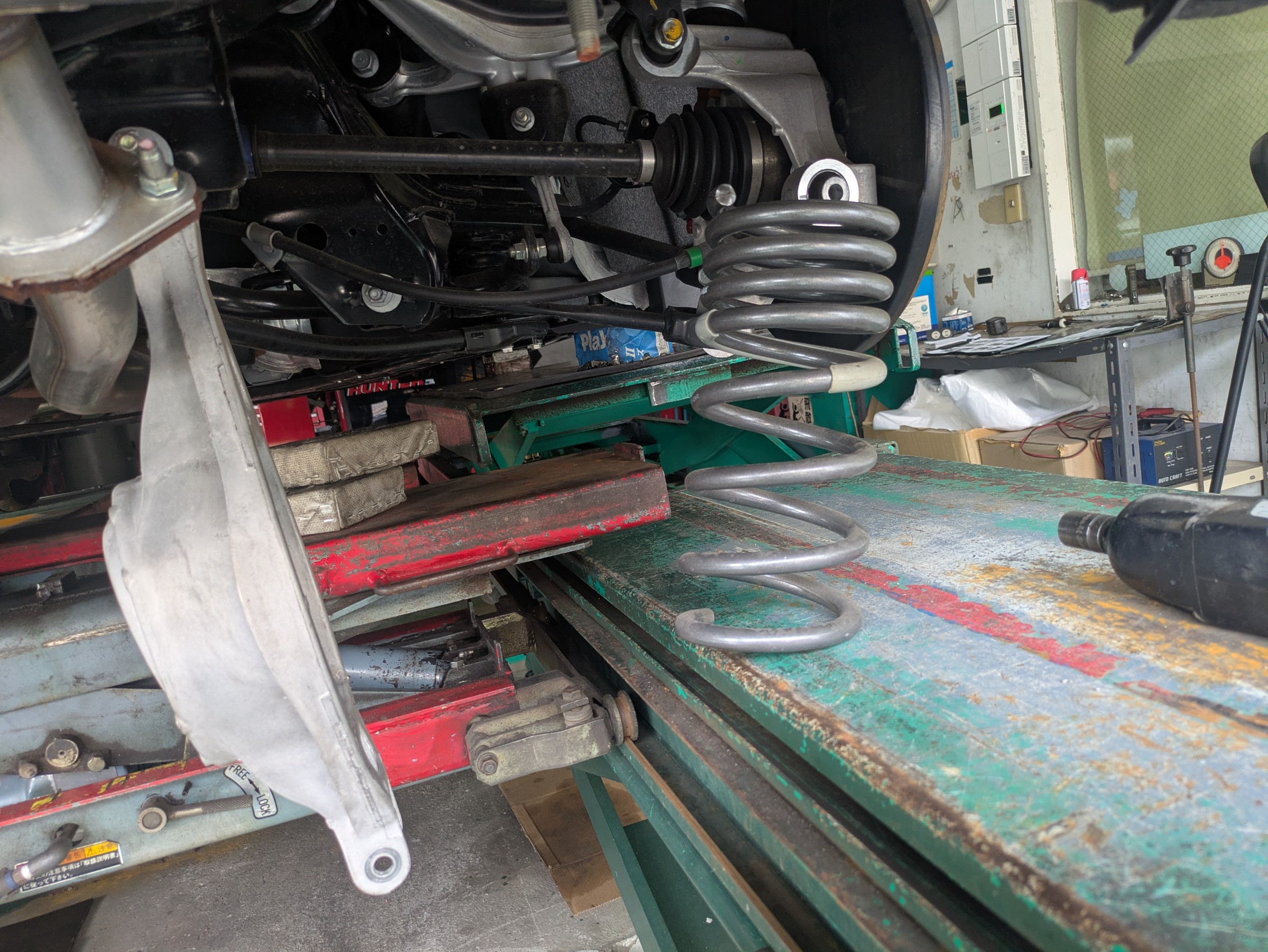

こんな感じで、外れます

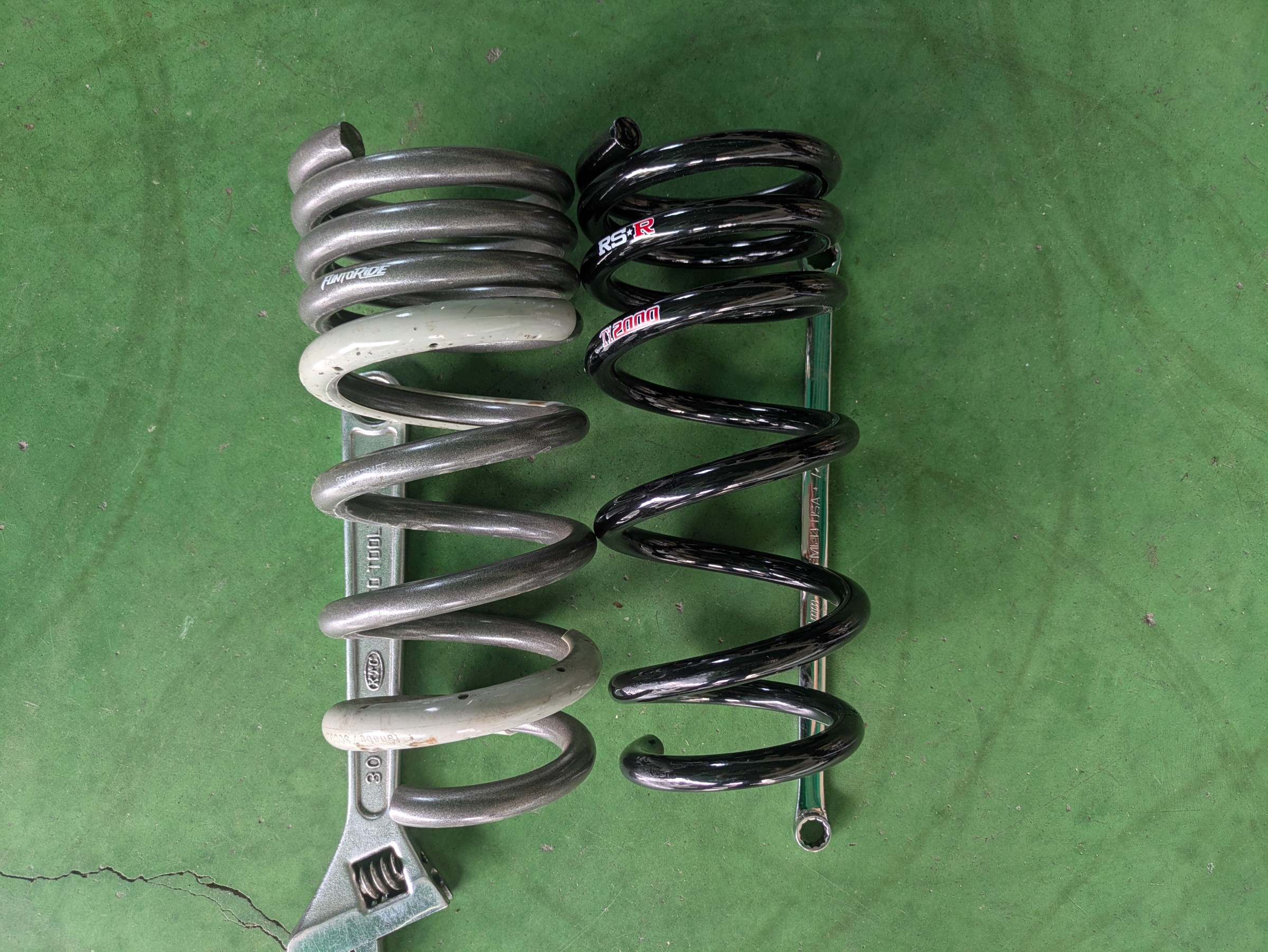

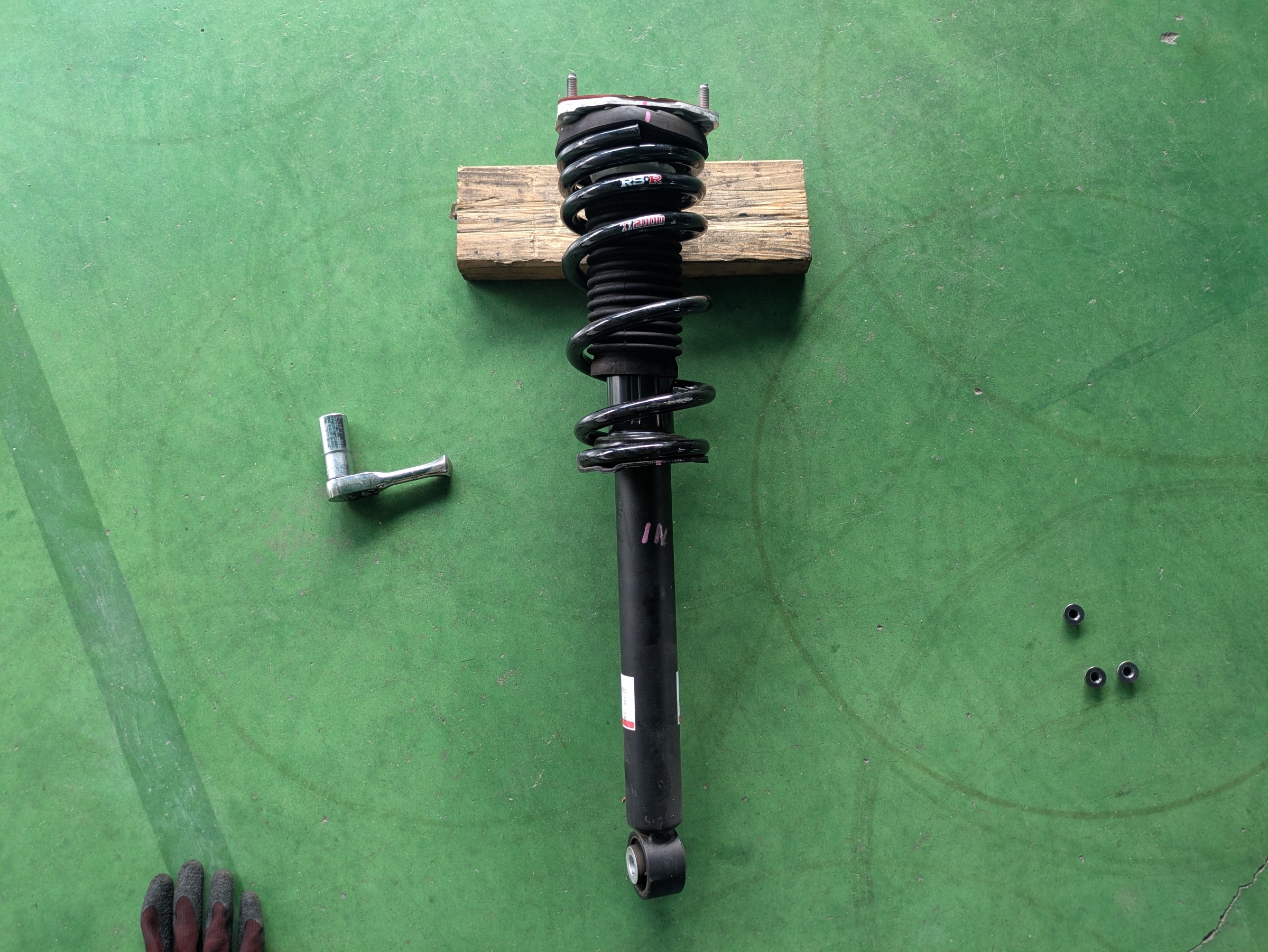

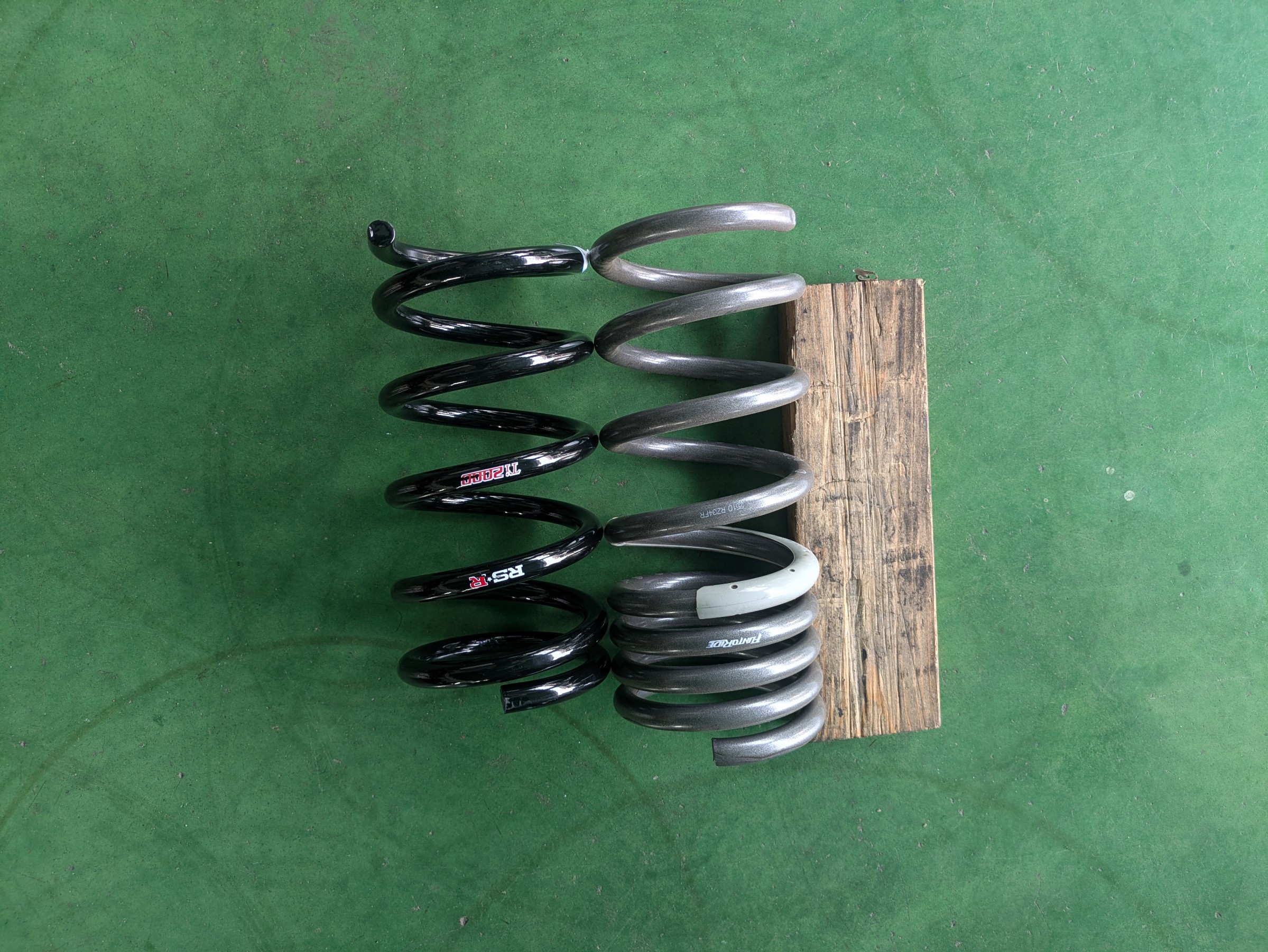

では比べてみましょう

明らかにTi2000が短いです

バネレートはファントライドが、8.5kg/mm

Ti2000が8.13kg/mm

ダウン量はファントライドが、-10～-15mm

Ti2000は、-25mm～-30ｍｍです

外した手順と逆に組みつけいきます

最後に、1G締め付けをしてサス交換は完了です



続けてセルフレベライザーリンクロッドの交換です

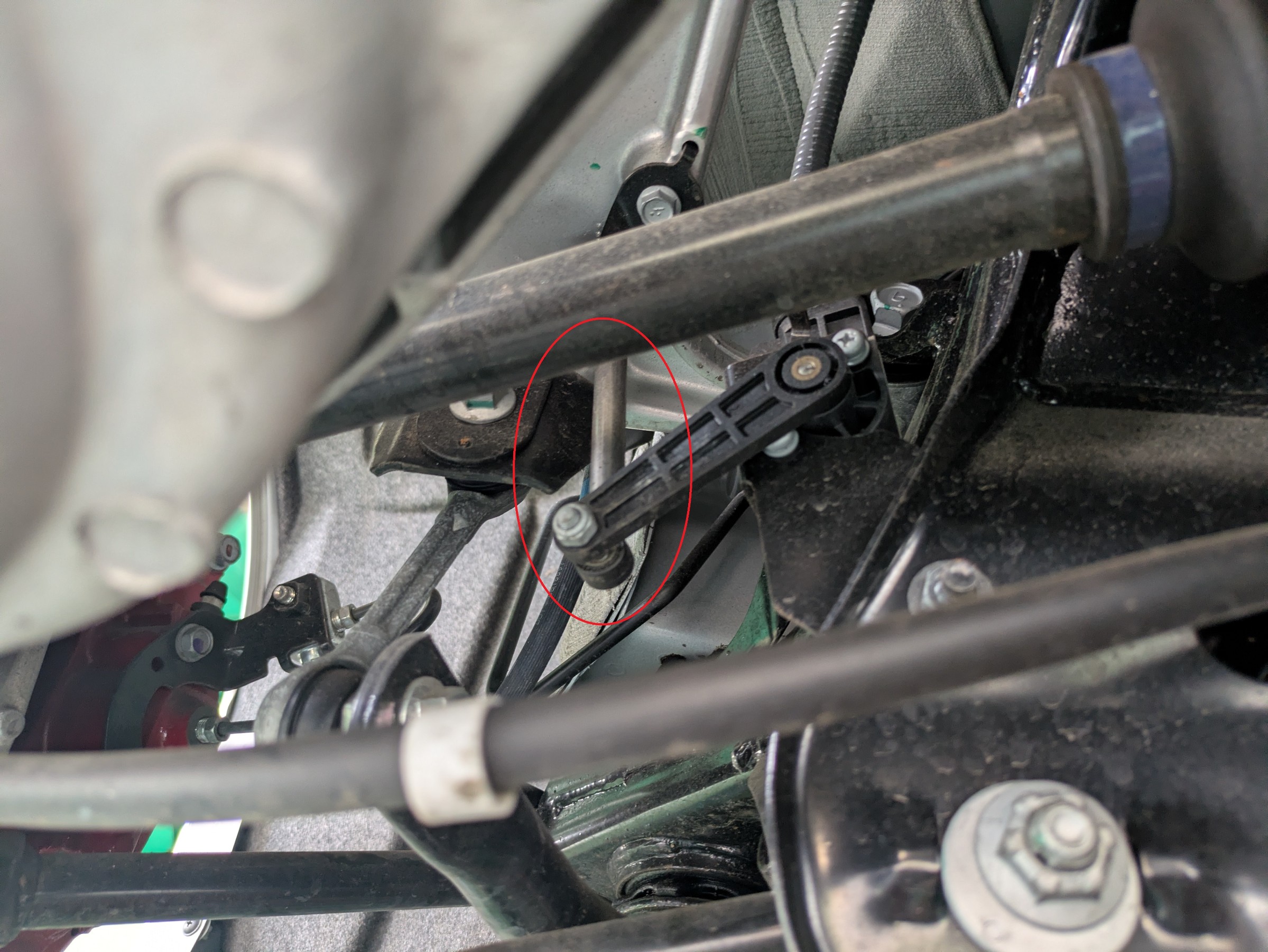

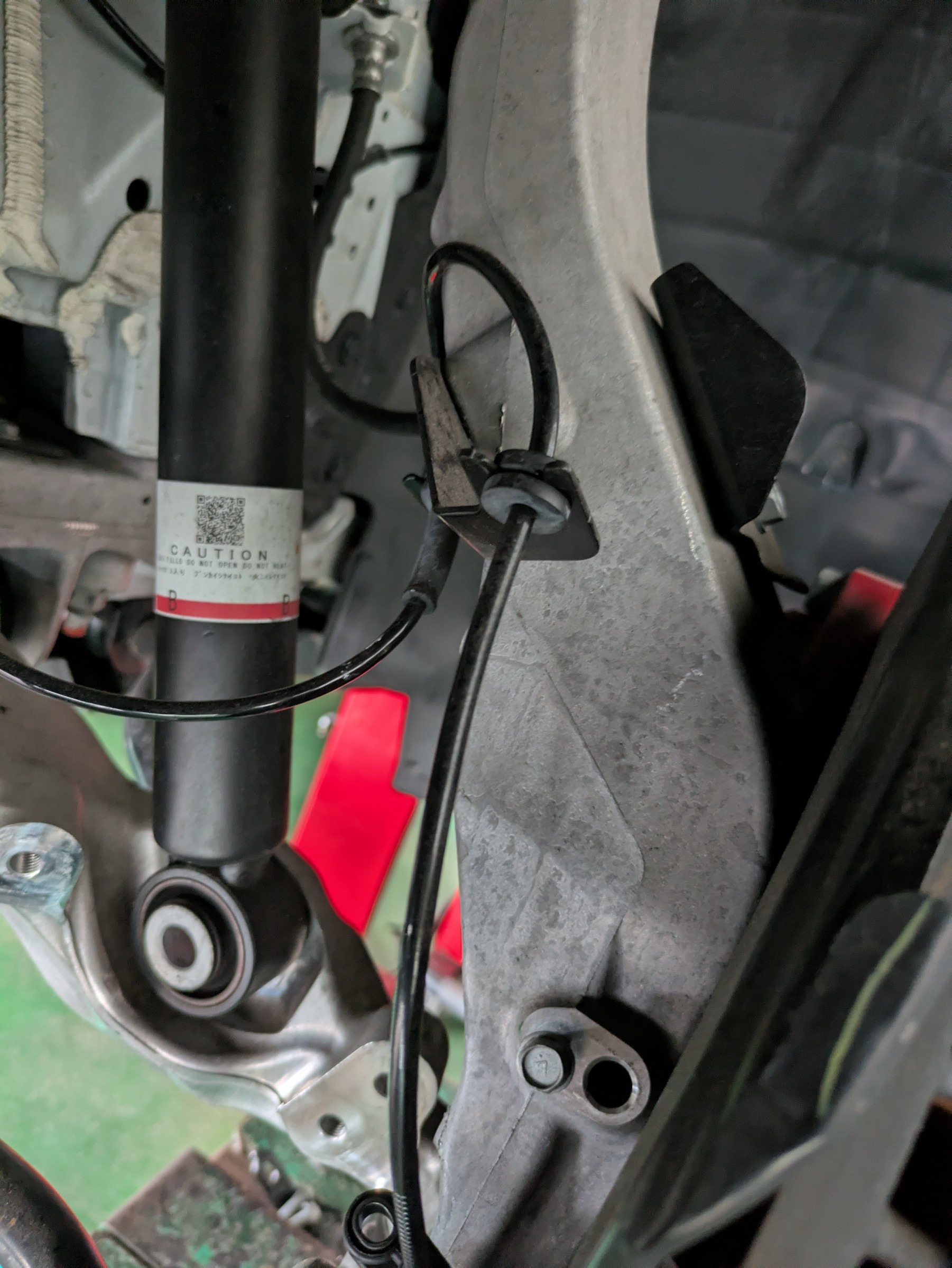

赤丸がセルフレベライザーリンクロッドです

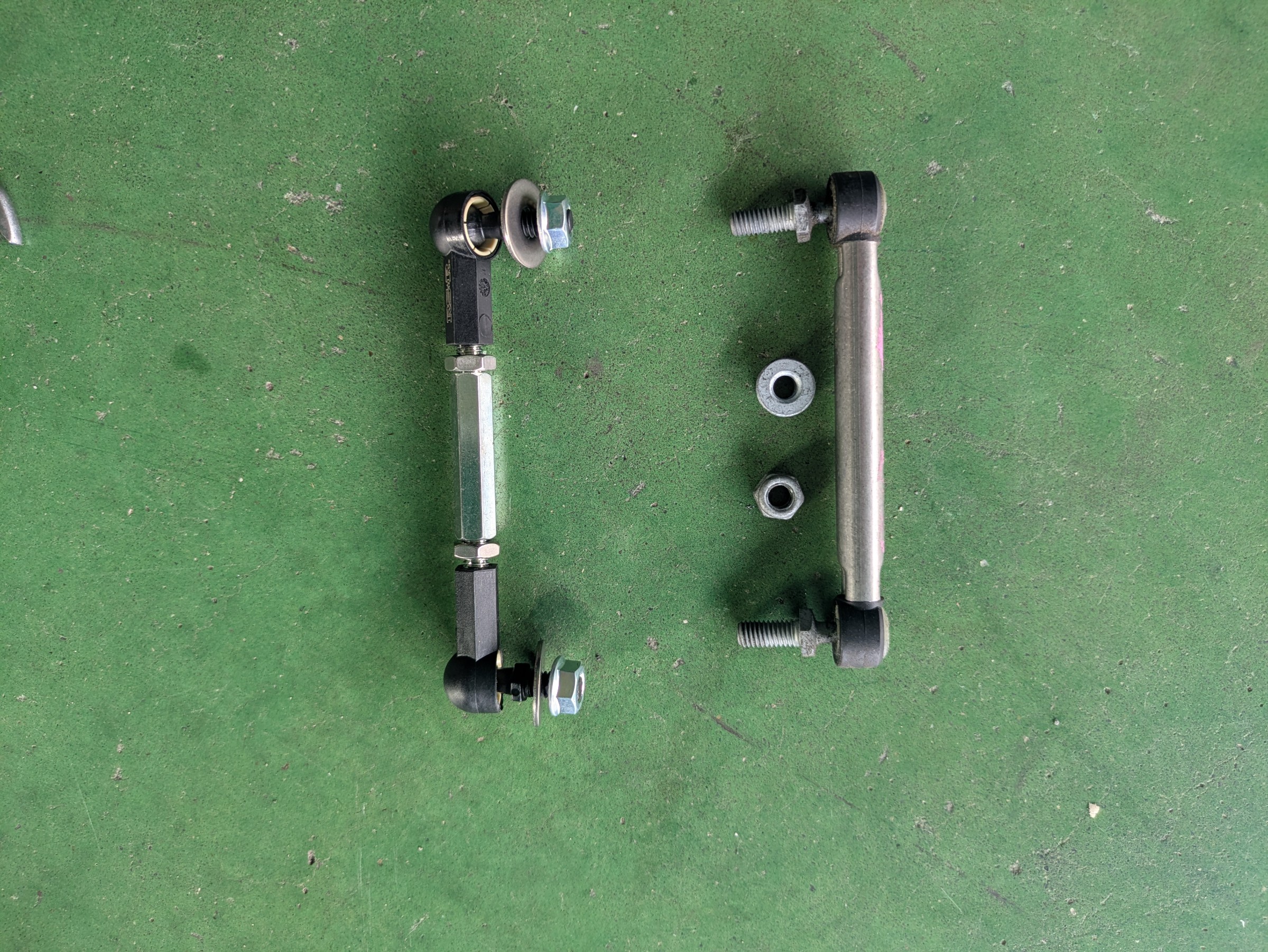

純正と比べてみました、縮めた状態でも長いです

正解がわからないので、このまま取り付けです

※後日、調整をしました

このZの場合は、かなり長めが正解のようです

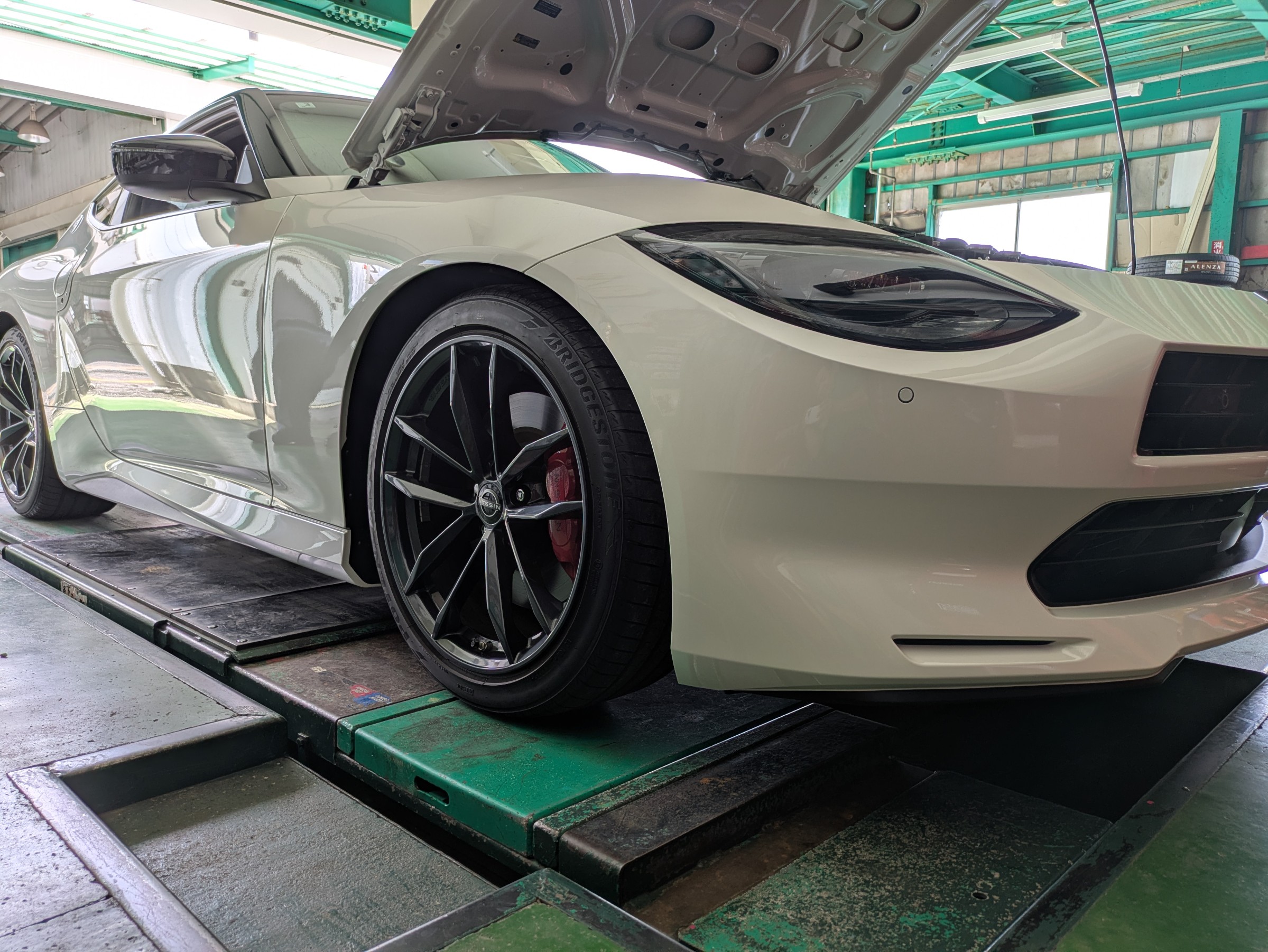

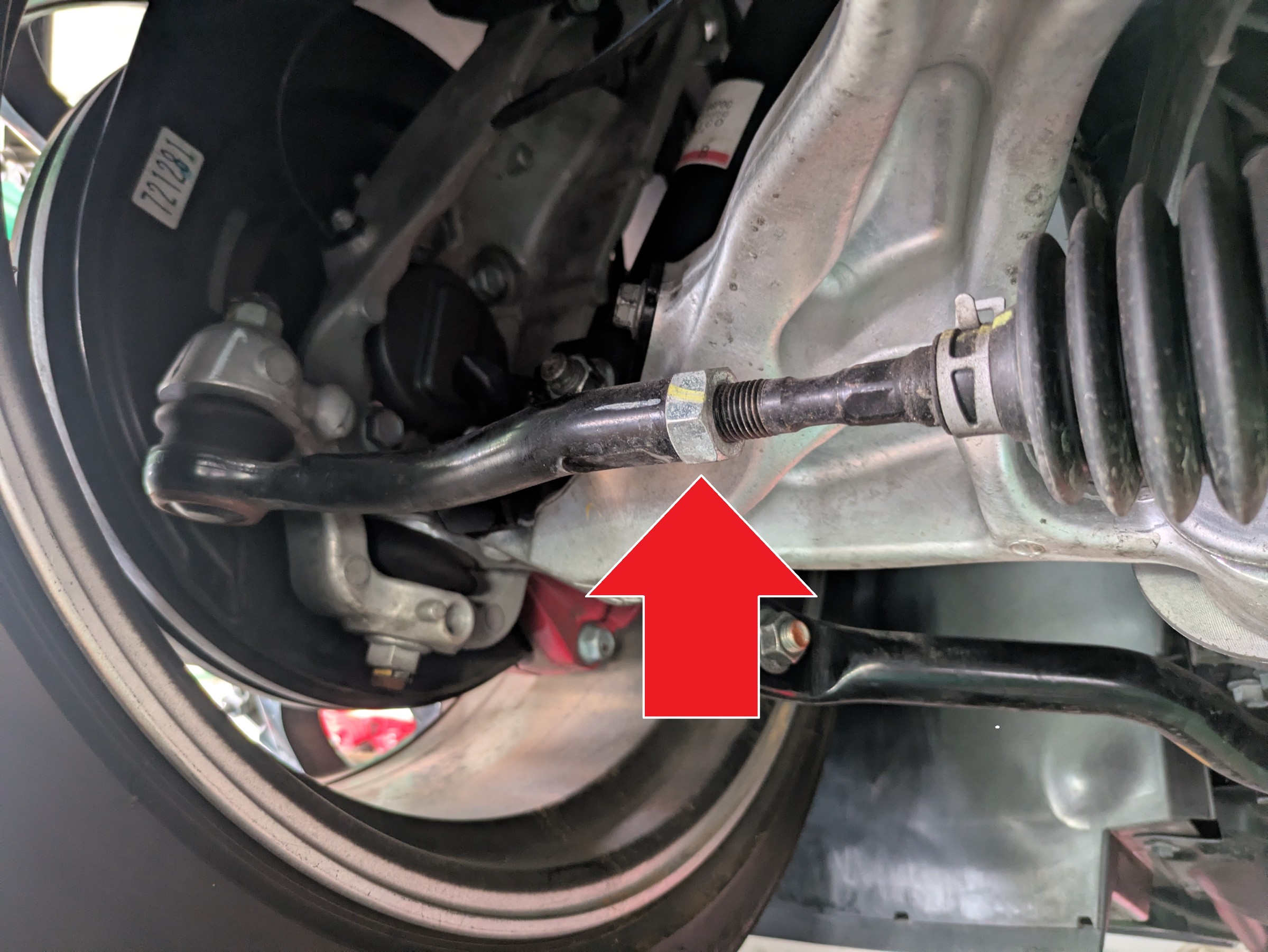

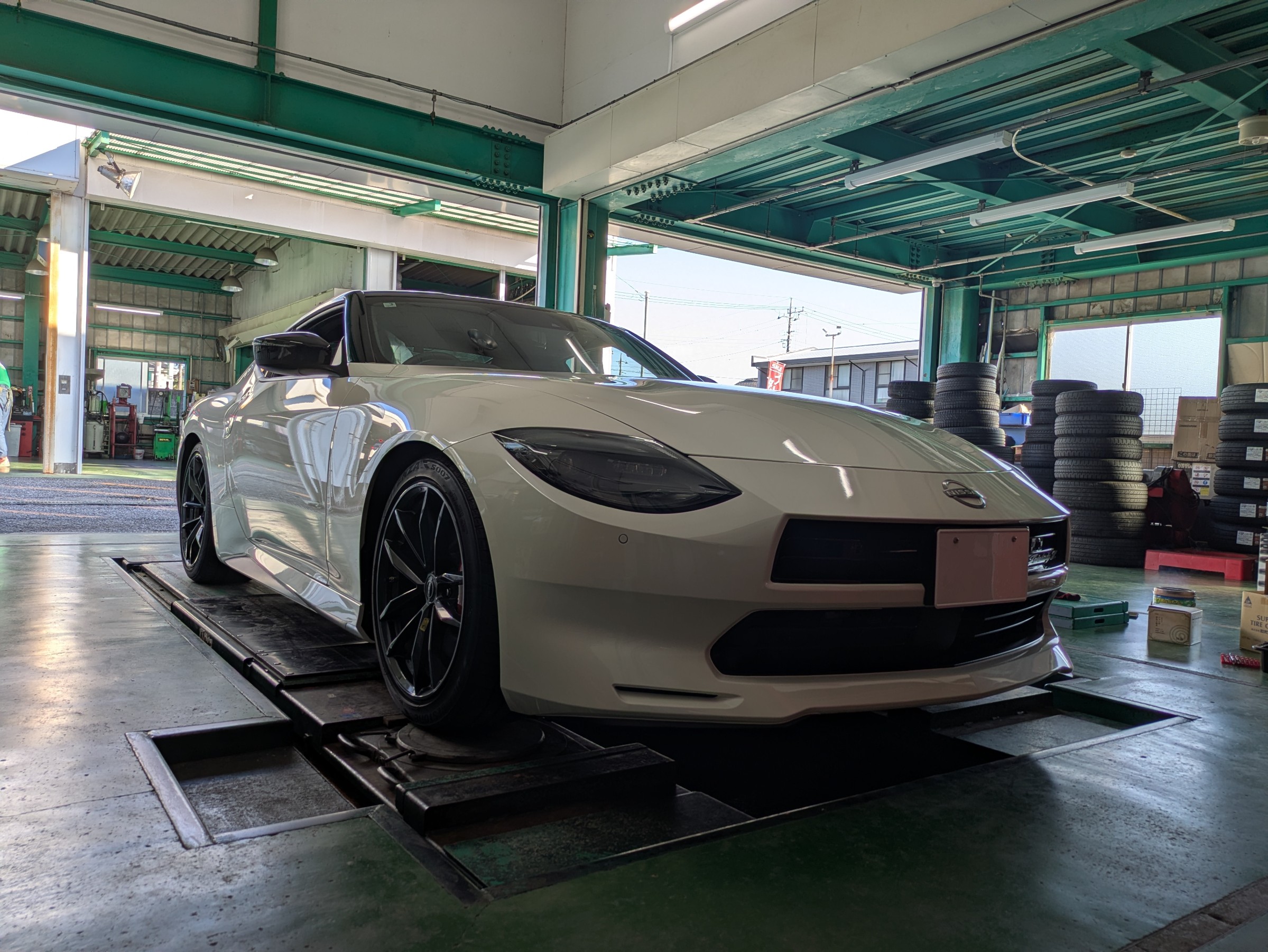

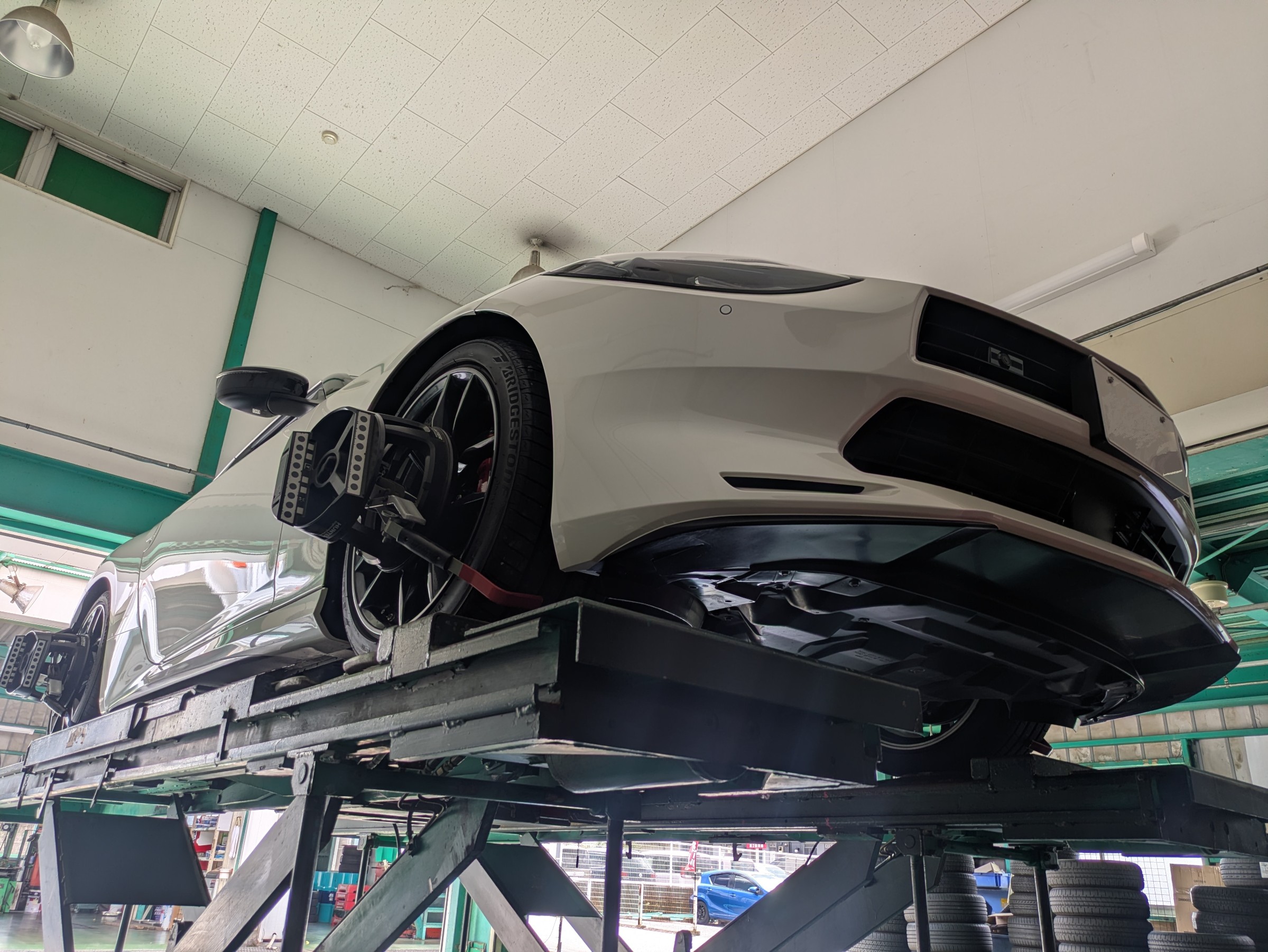

アライメント開始です

前

後

前2ヵ所、後4か所の計6ヵ所です



最後に車高の比較を

う～ん、よくわからない・・・・(笑)

後は落ちてるかな・・・

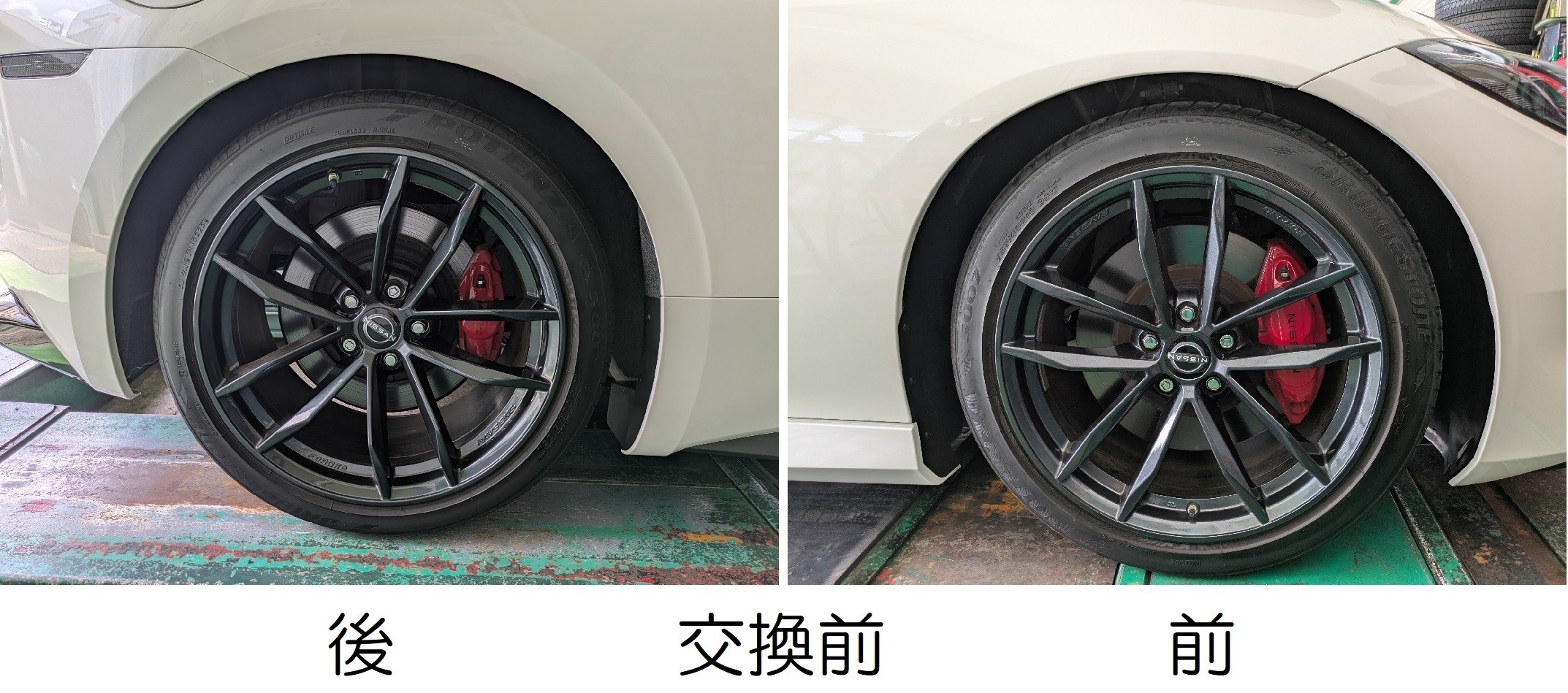

交換前

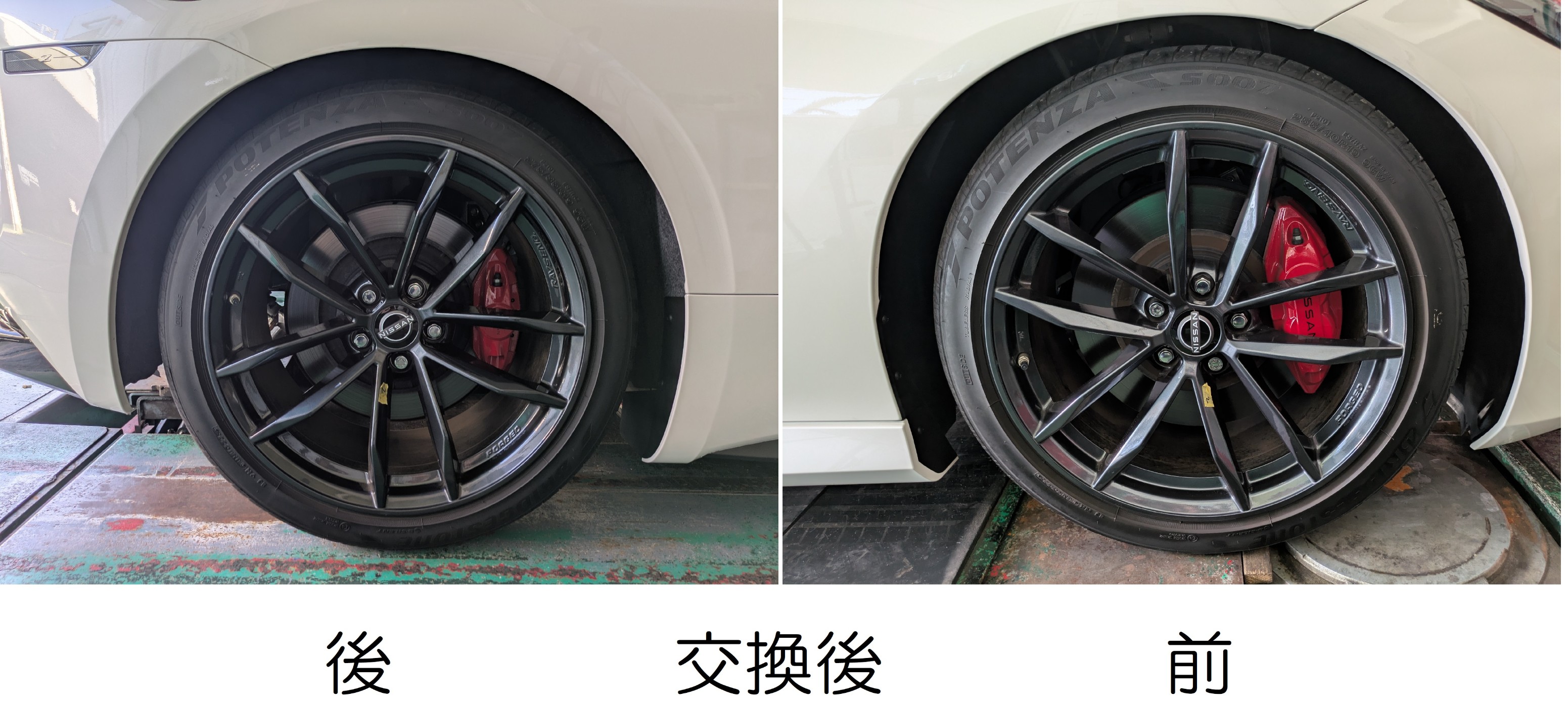

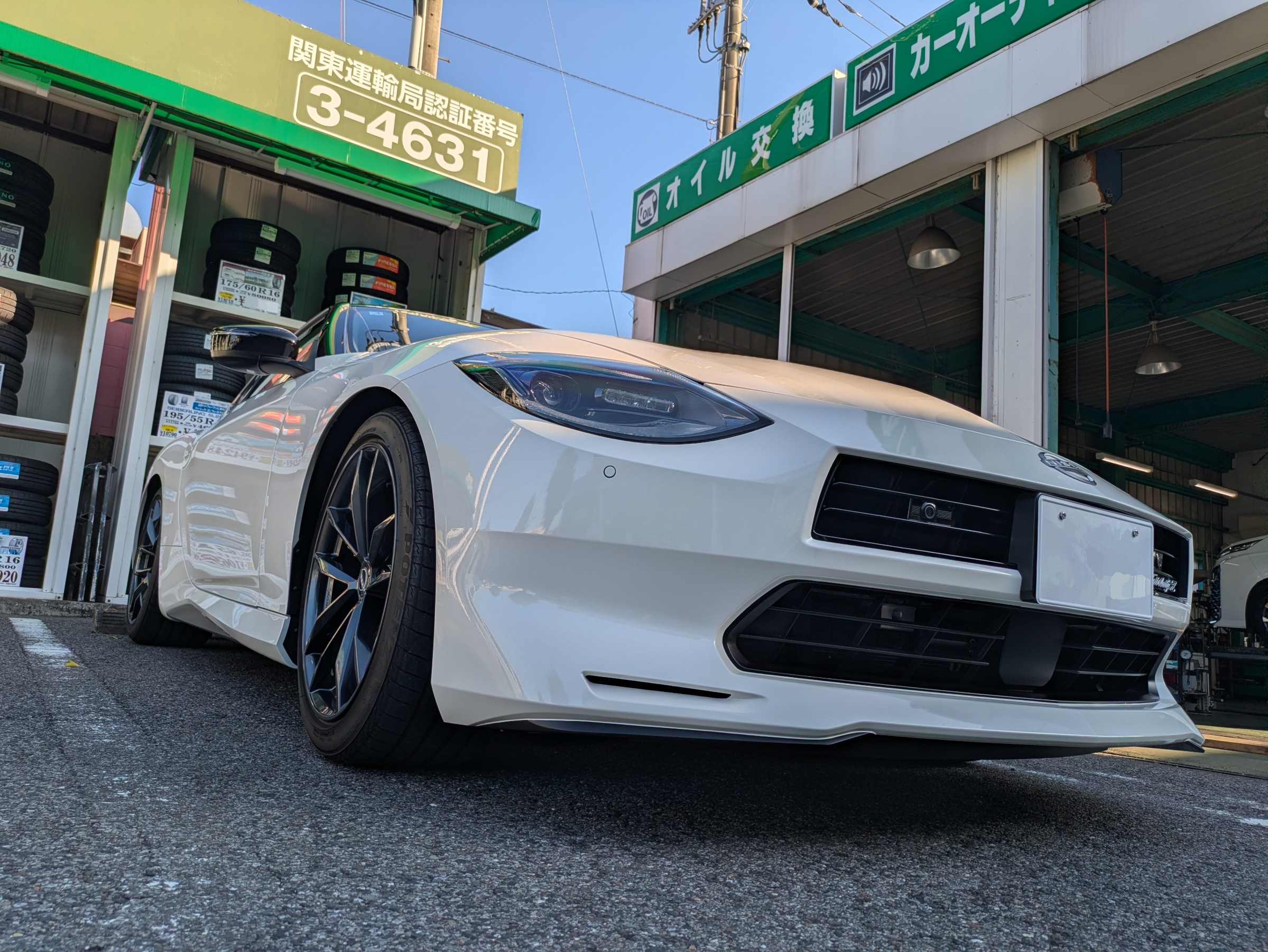

交換後



撮影しながらの作業なので時間が掛かってしまいましたが

無事、納めることが出来ました

ありがとうございました
