アウディ A5アバント　サブコン取り付け作業をご紹介致します。

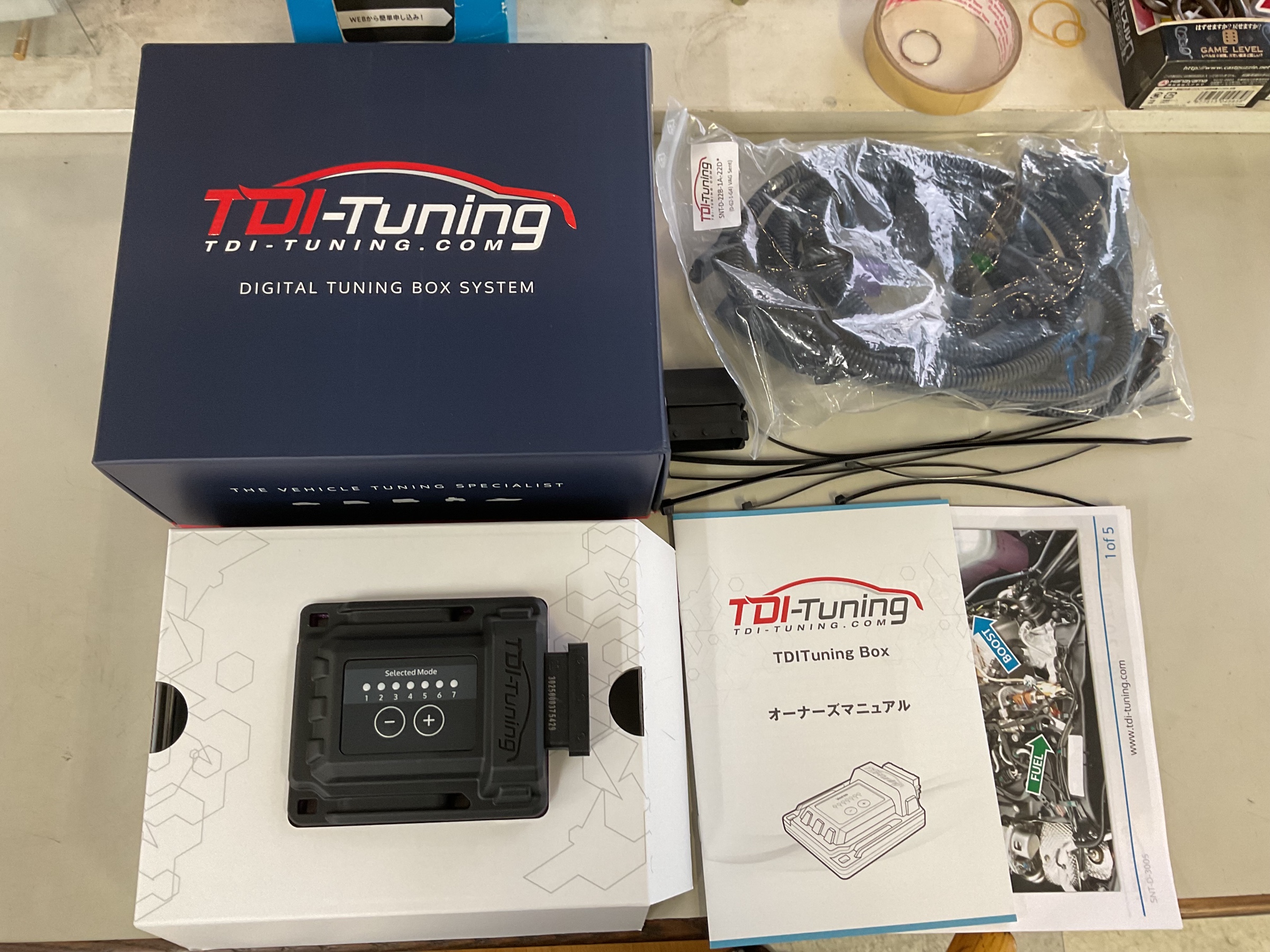

取り付けさせて頂いた商品はコチラです↓

『製品についての詳しい情報はコチラから(メーカーホームページ』







それでは早速取り付けていきます！

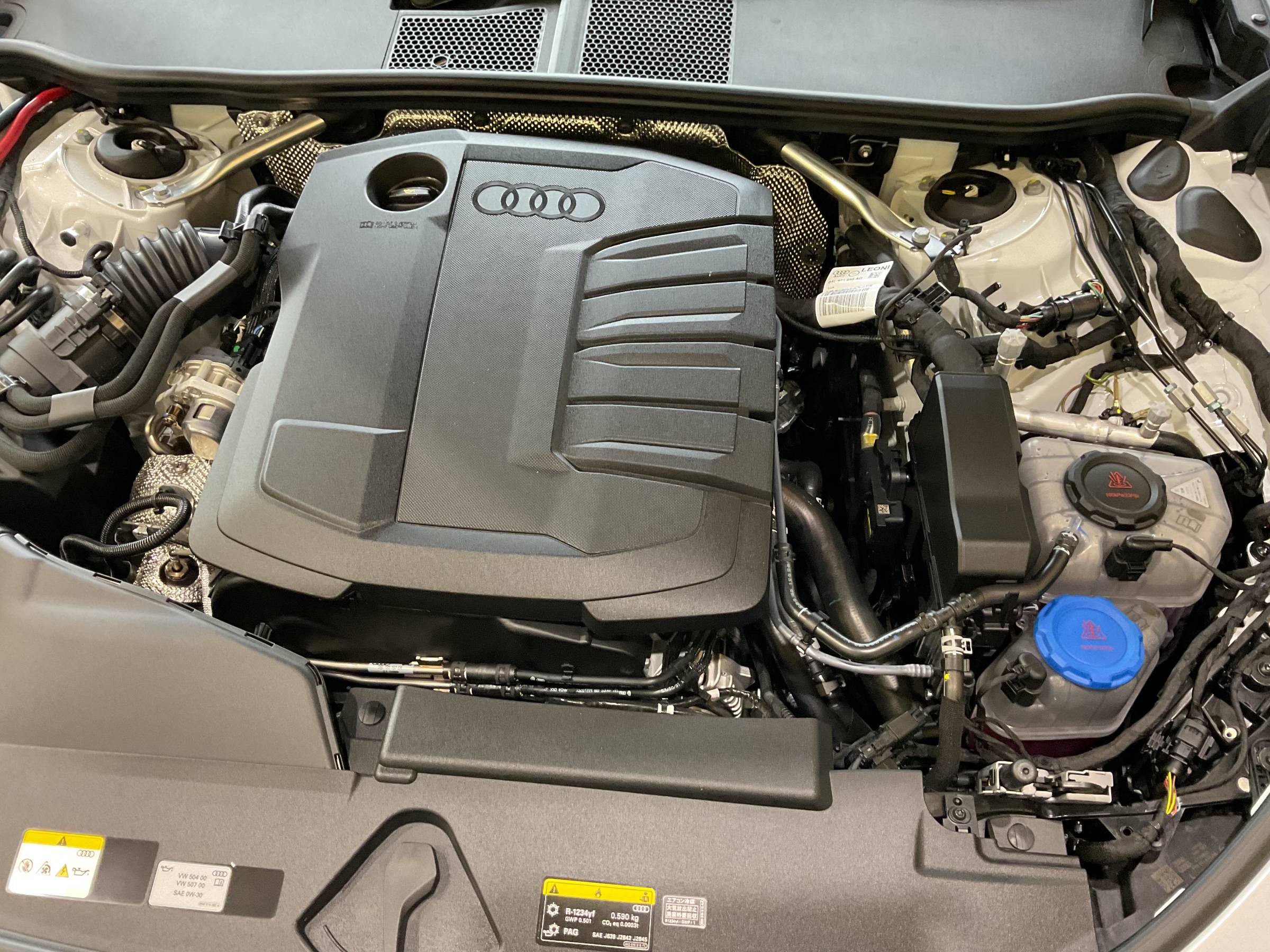

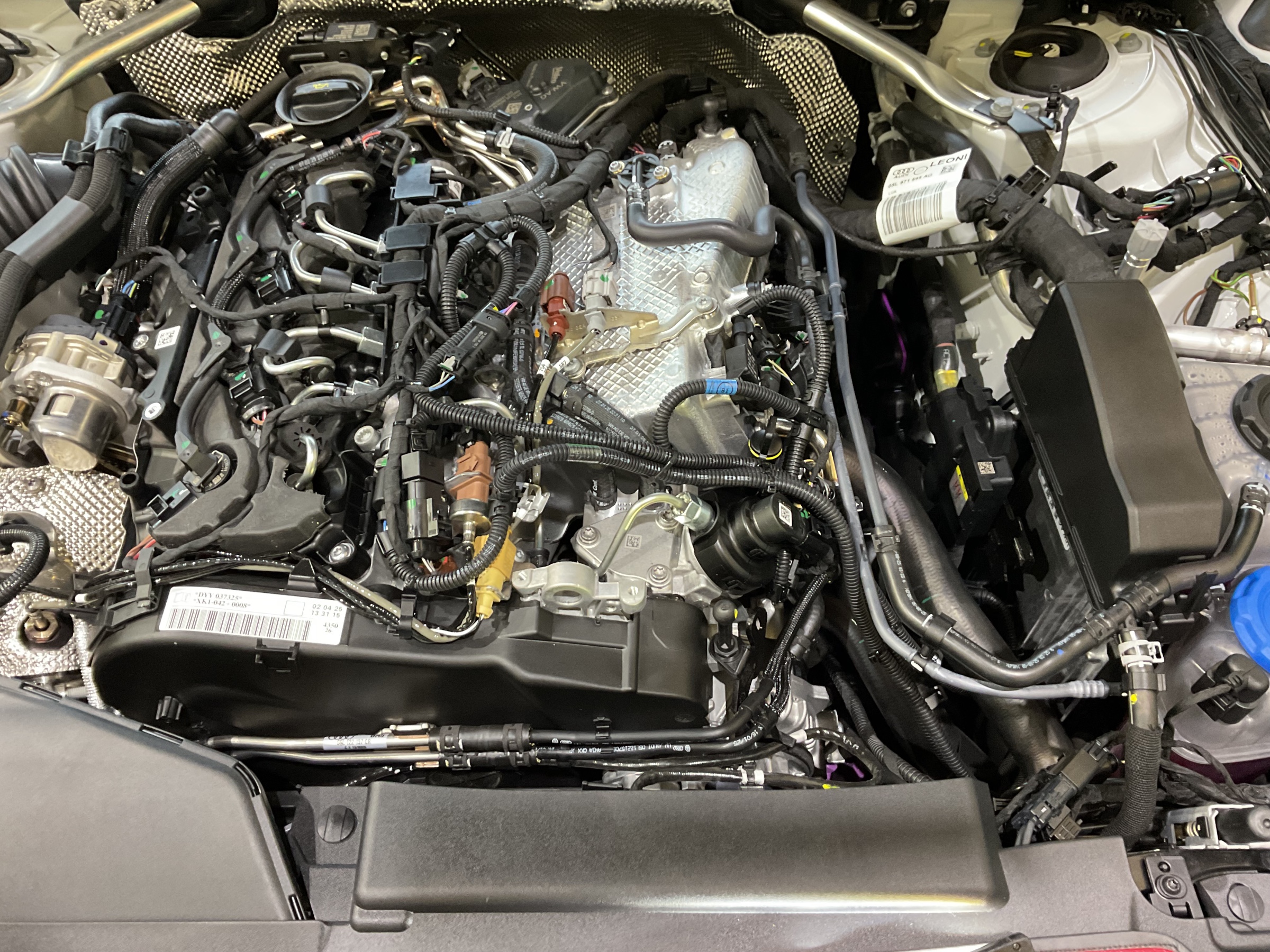

まずはエンジンのフードカバーを外します↓









配線していくのは【フューエルプレッシャーセンサー】【ブーストプレッシャーセンサー】【カムポジションセンサー】の3ヶ所です。

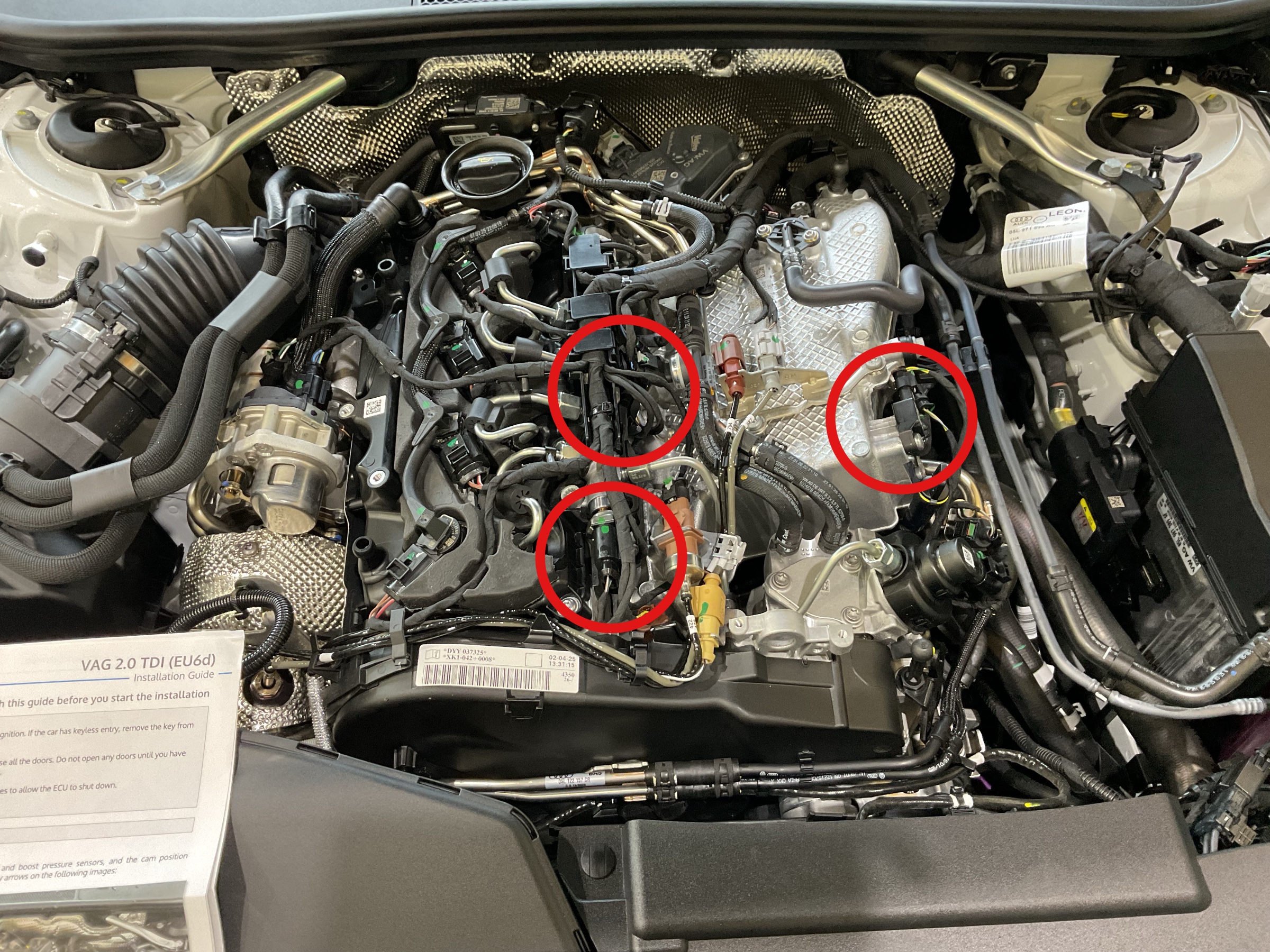

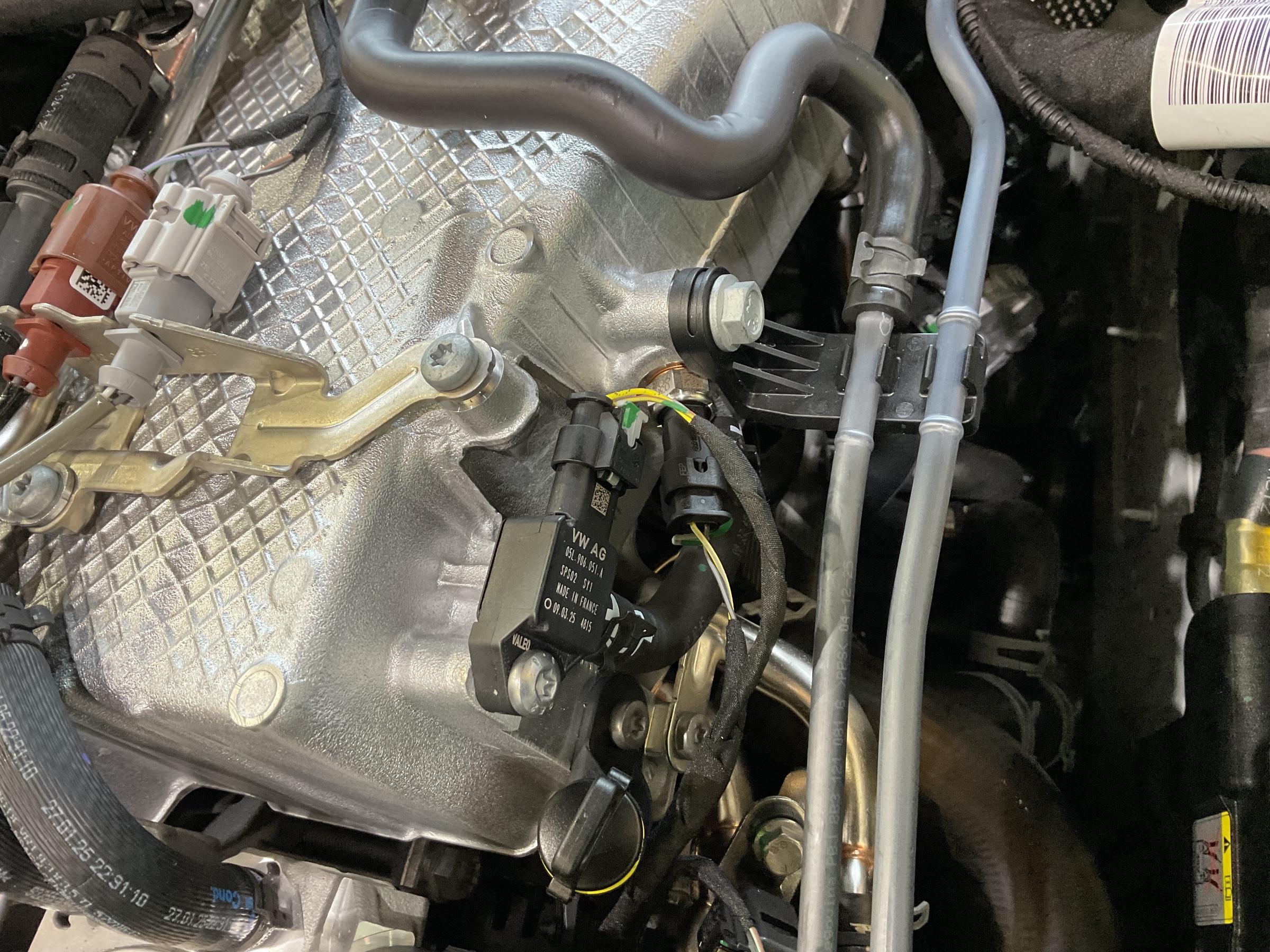

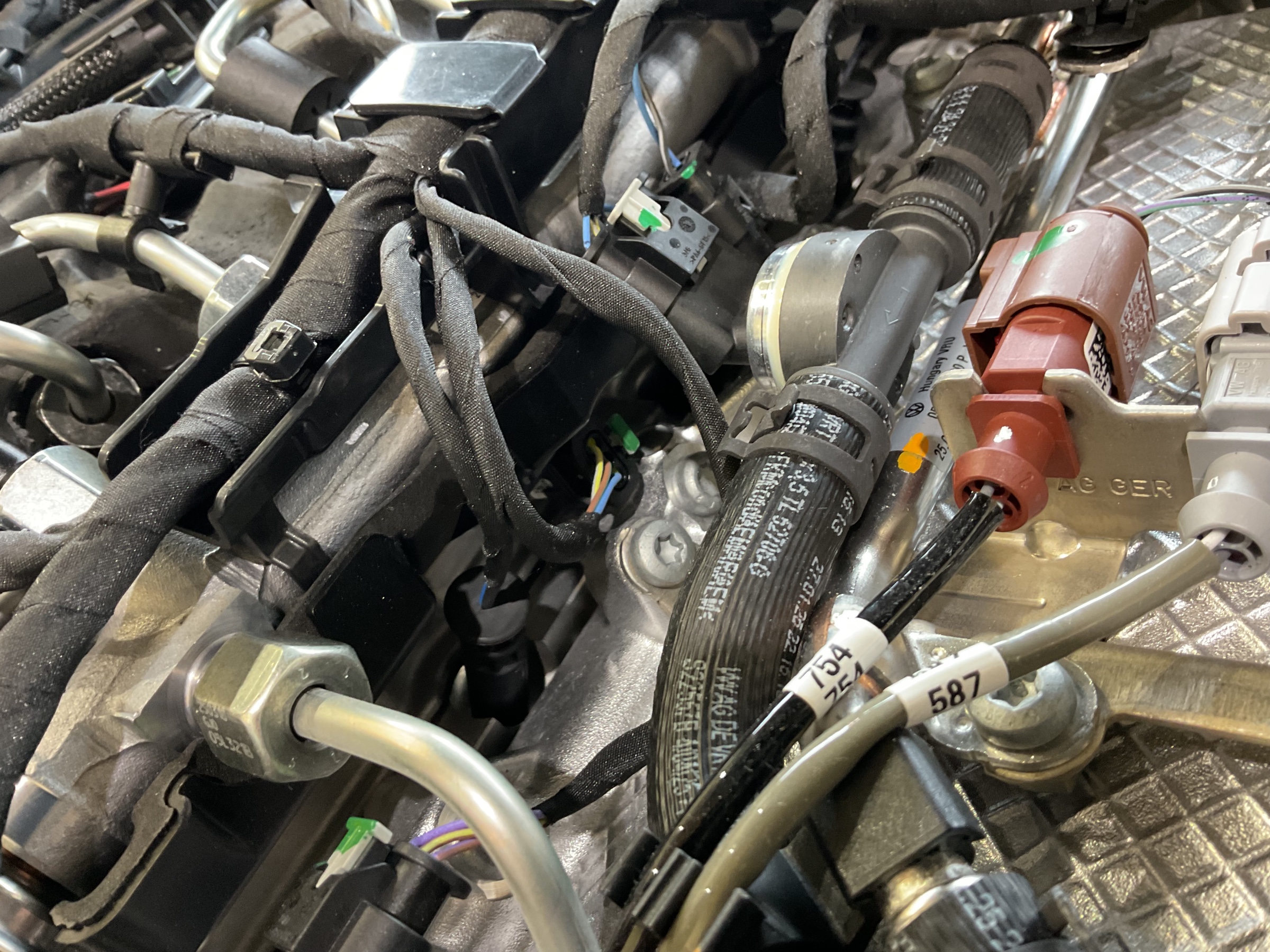

カプラーの位置はこの辺です↓







説明書にカプラーの位置や外し方まで丁寧に書いてあるのでDIYでもいけると思います！







それぞれのセンサーの配線にカプラーオンで割り込ませていくだけなので作業はそんなに難しくはありません。







それでもセンサー系の仕事になるので説明書通りに作業を行っていきます。

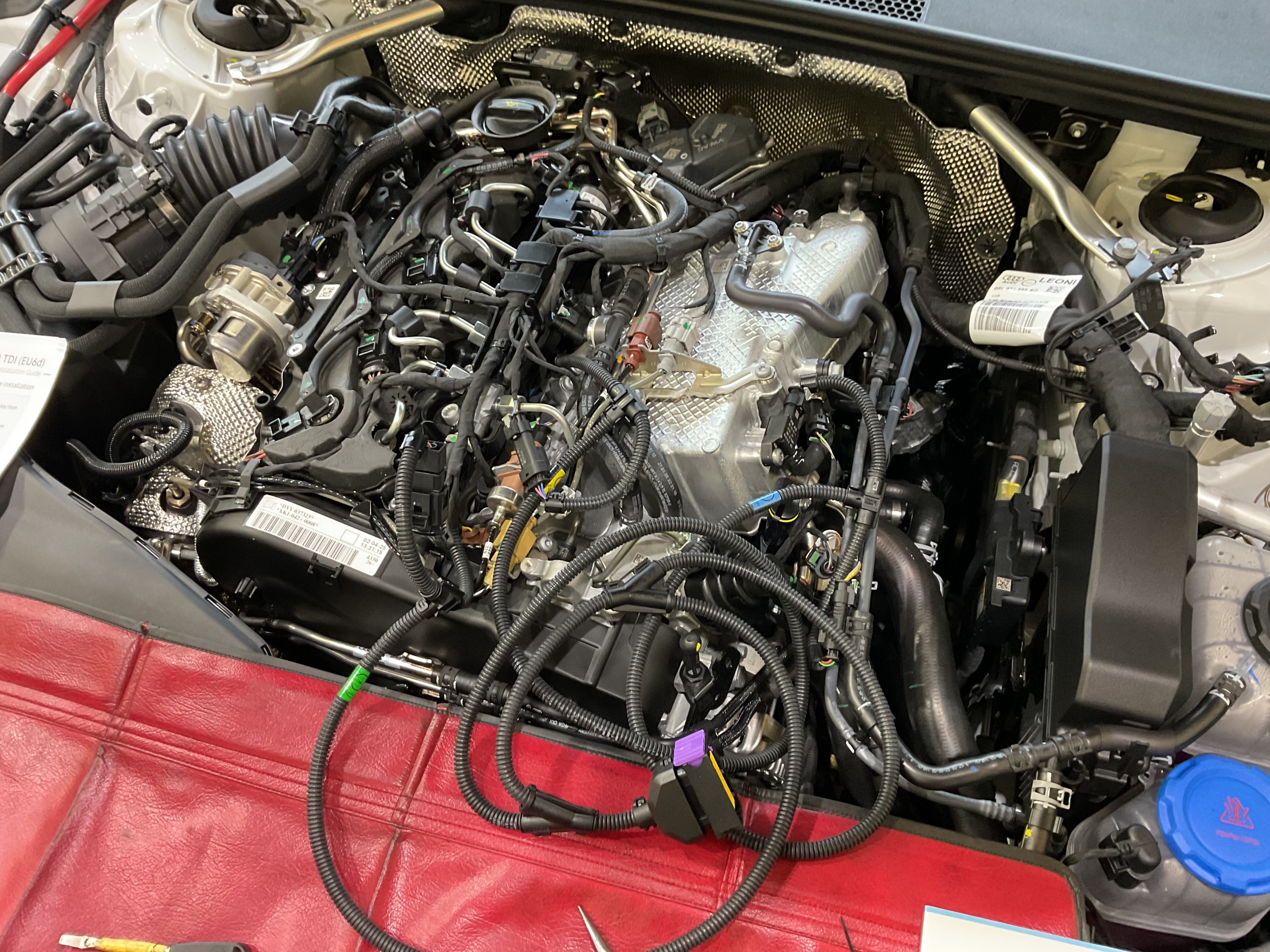

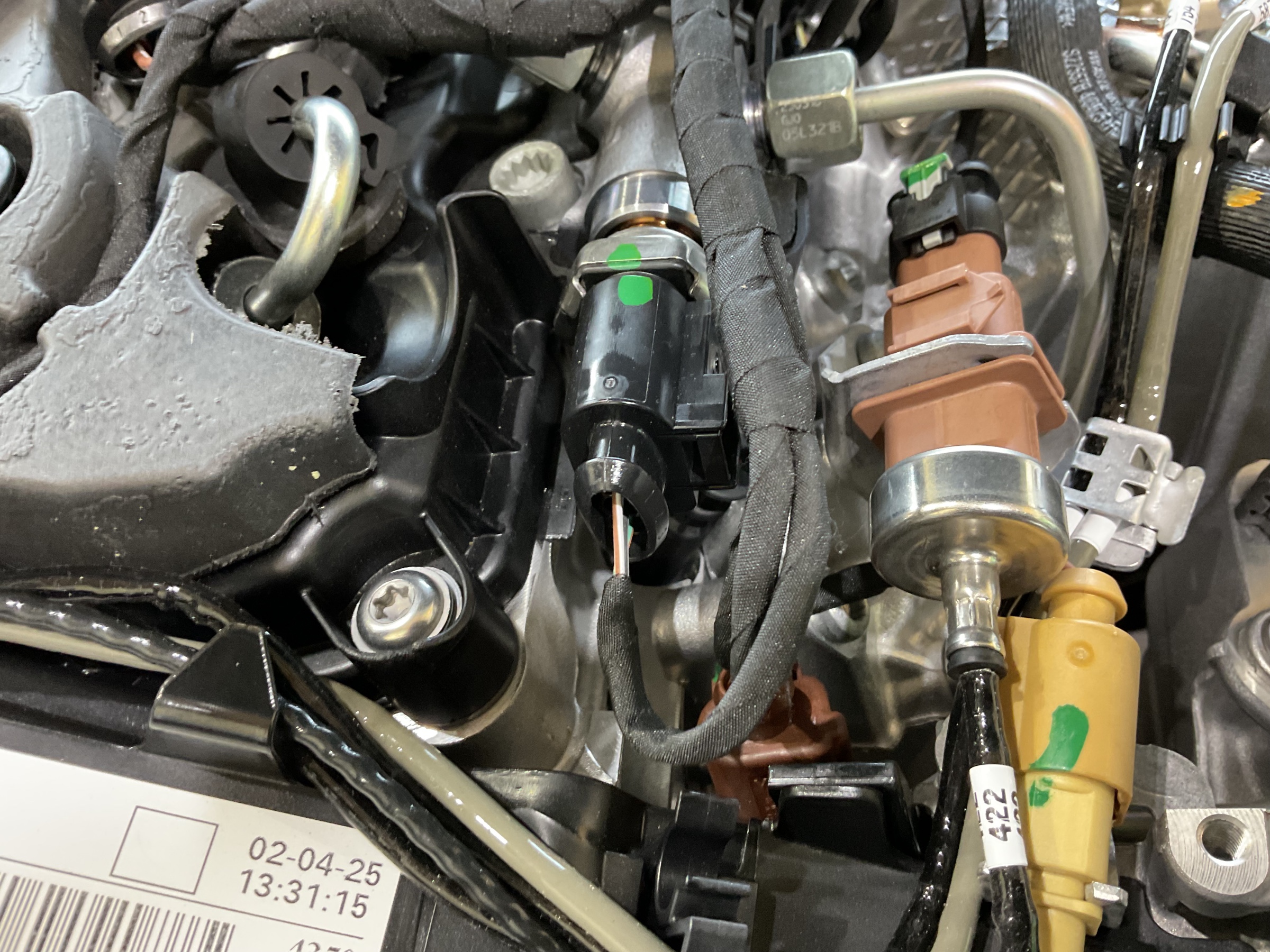

それぞれの配線の接続が完了しました↓

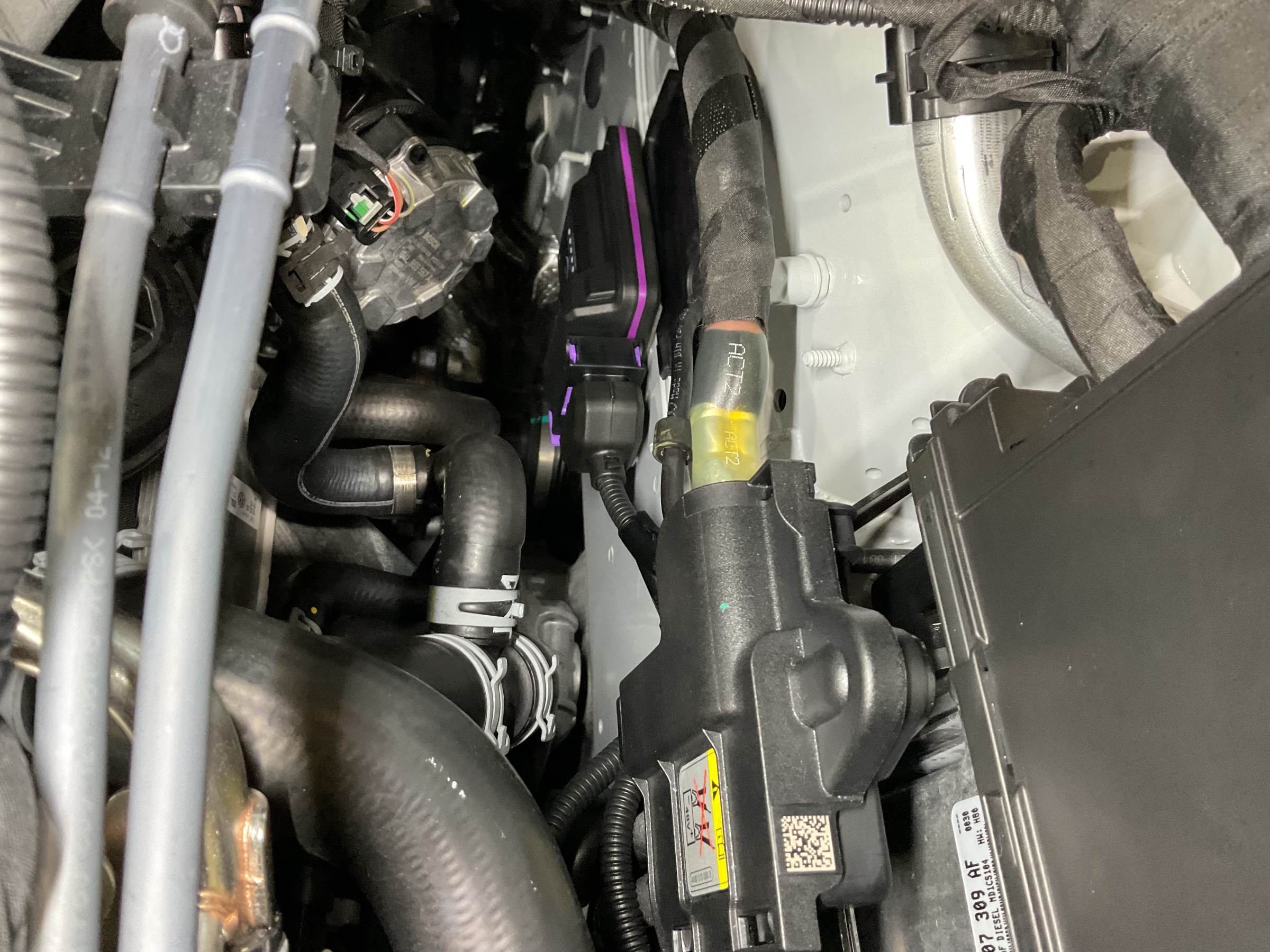

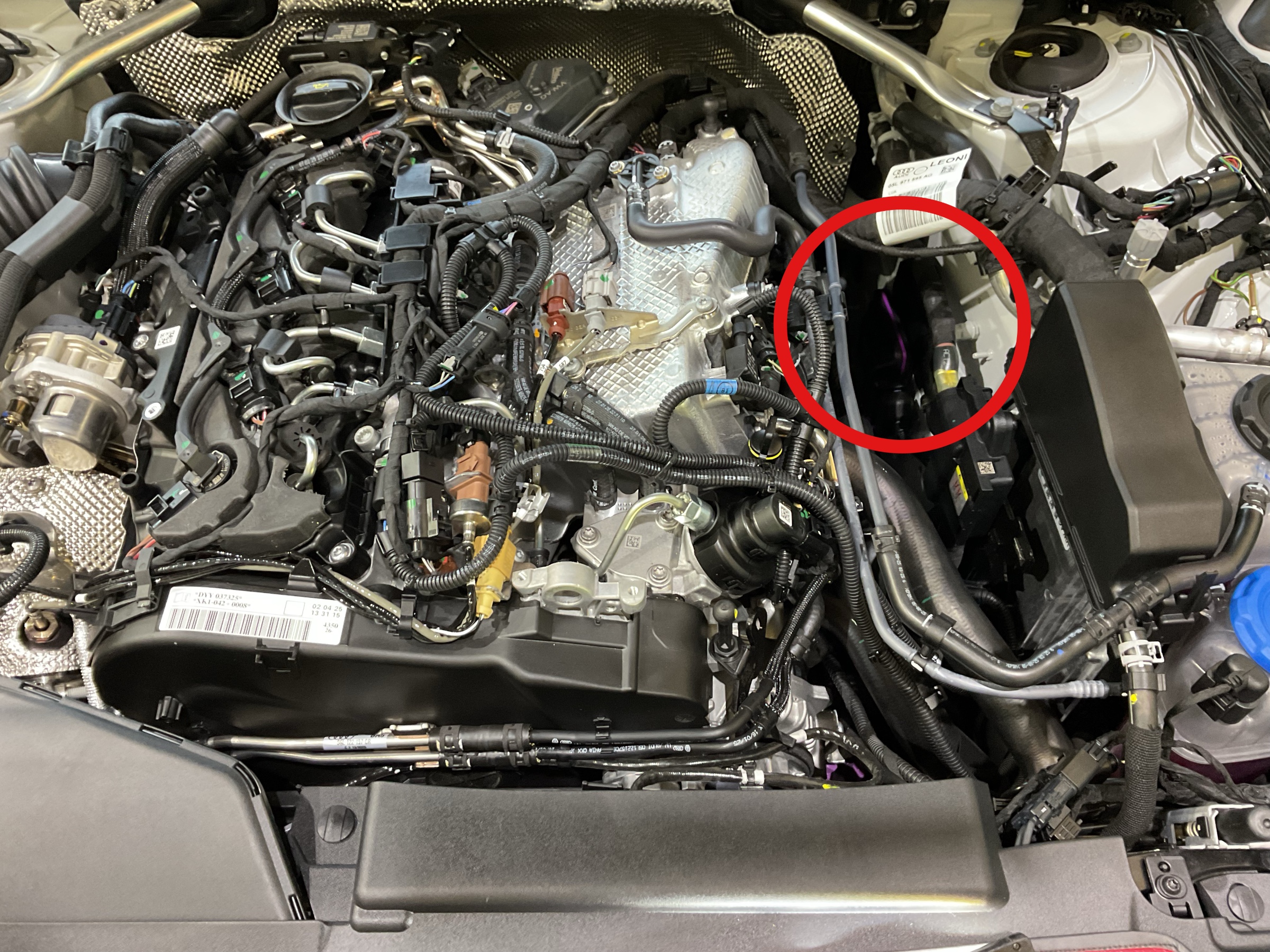

本体はここに設置しました↓









あとは配線を出来るだけセンス良くまとめて終了になります。







最後にフードカバーが付くのでそこそこのところで(^_^;)

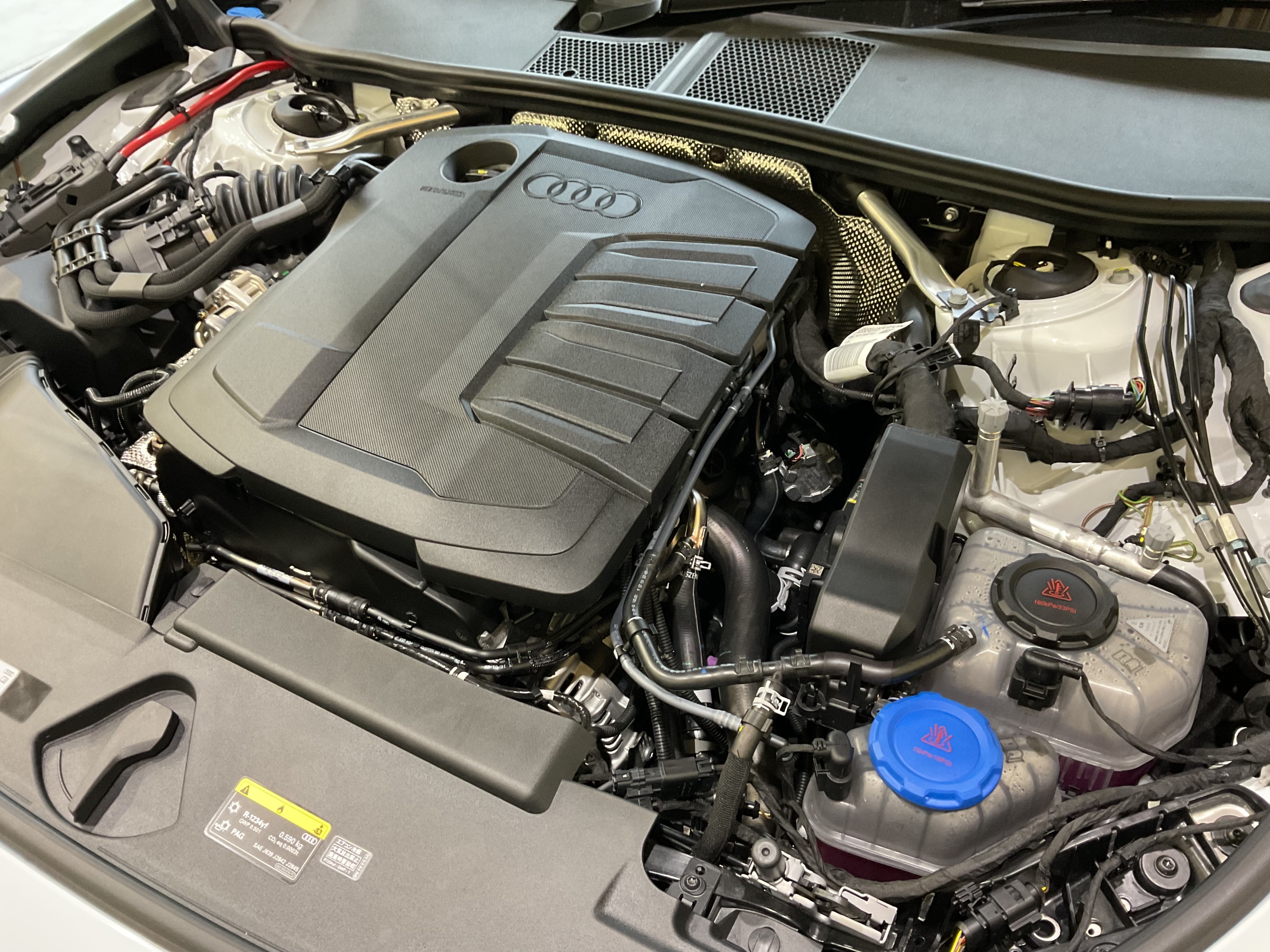

動作チェック異常なしだったのでカバーを戻して作業終了です♪







今回は新型車と言うこともあり本国適合確認でだいぶお待たせしてしまい申し訳ございませんでした。
