SUBARU プレオ　デジタルインナーミラー取り付け作業のご紹介です。











今回、取り付けさせて頂く商品は『ALPINE DRV-DM1000B-IC』です。

『商品に関する詳しい情報はこちらをタップ(ALPINEホームページ)』

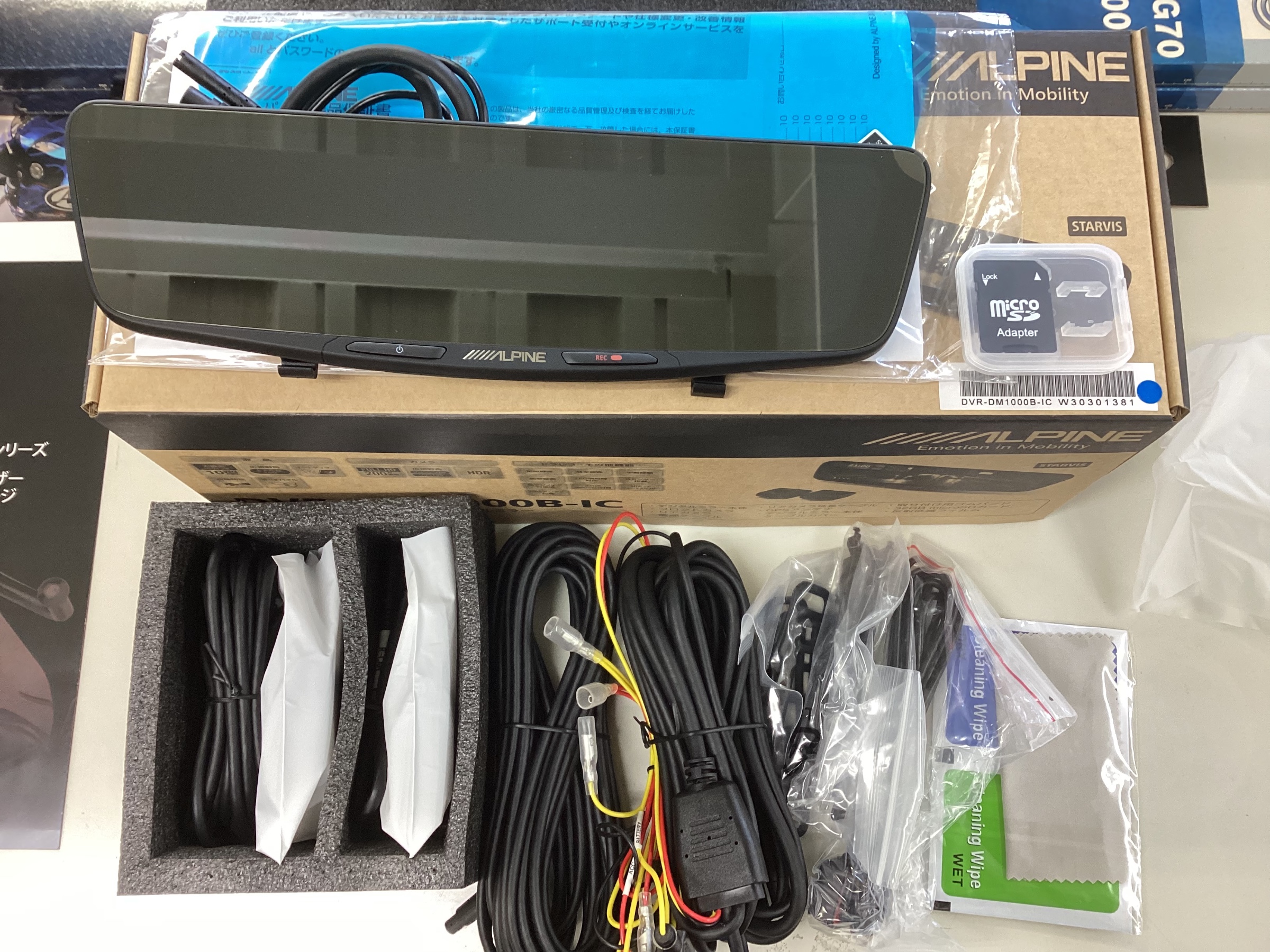

こちらの商品はミラーと前後2カメラがセットでドライブレコーダー機能もあってお得となっております！







今回はお客様のご要望で、サンバイザーを下ろした時にミラーに掛かりにくい物と言う事でしたので、比較的小型タイプのこちらの商品をオススメさせて頂きました。







それでは早速取り付けていきます！

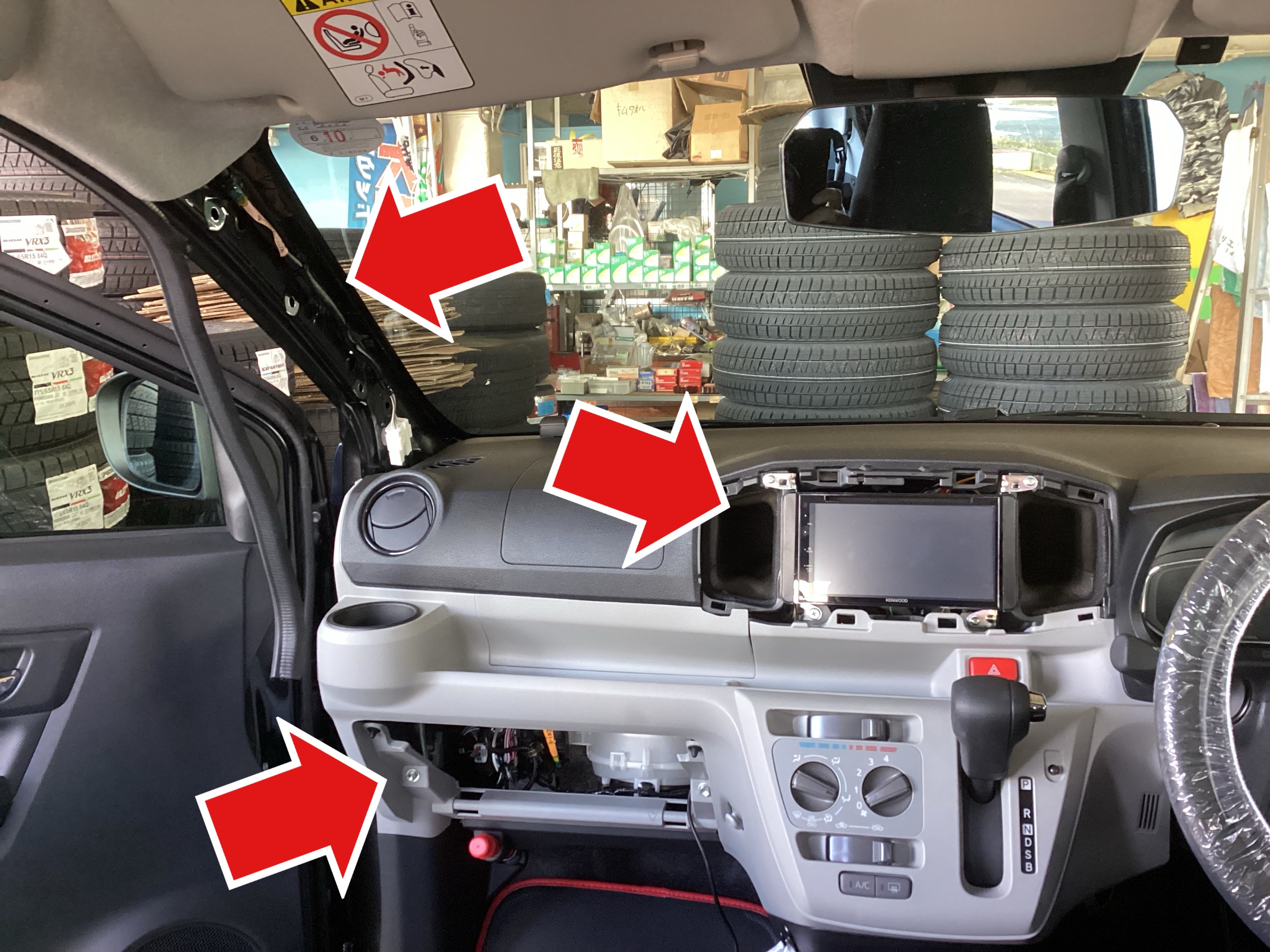

まずは取り付けにあたり邪魔になる部品を外します。

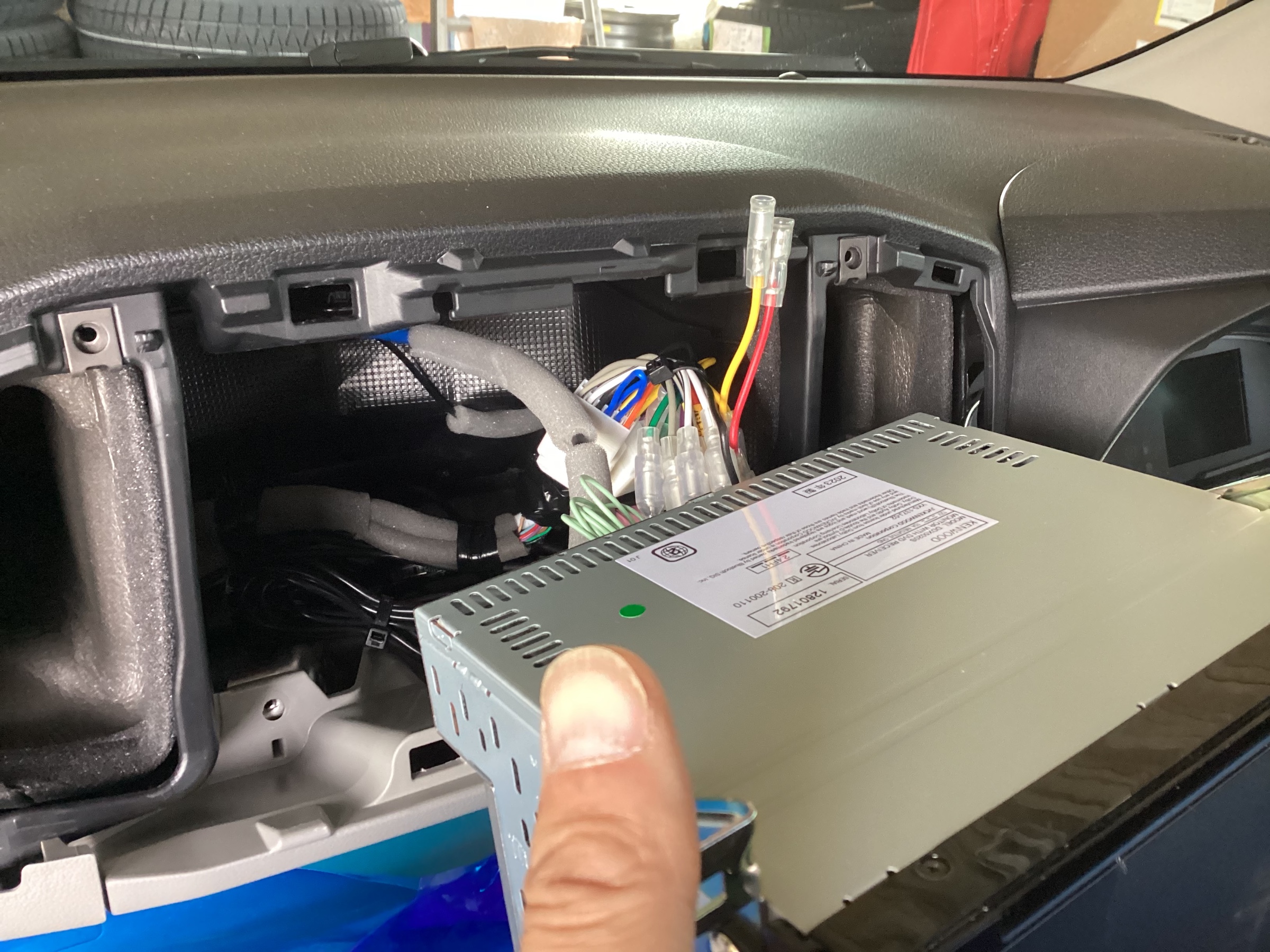

次に電源を取るためにナビを外します。

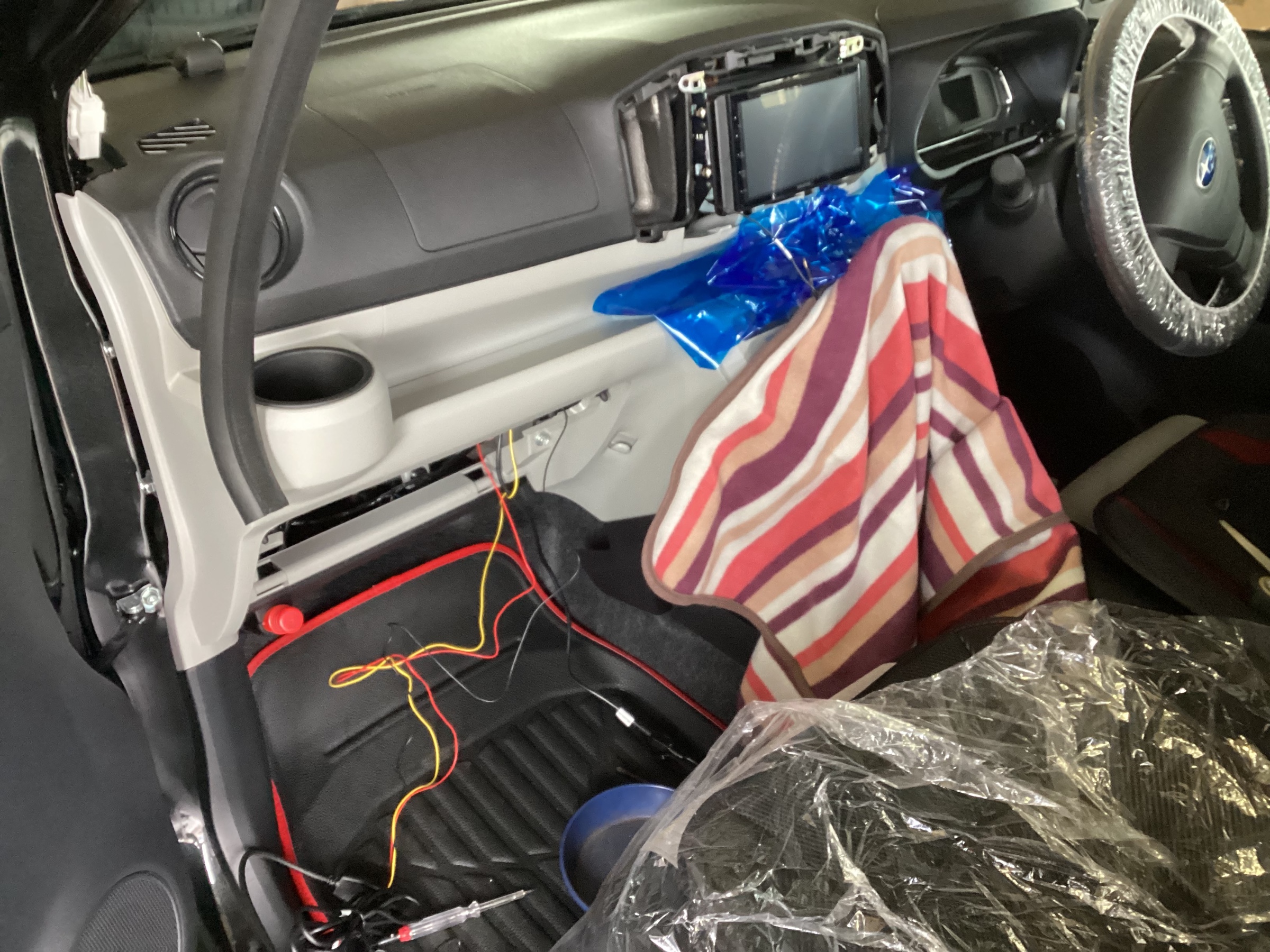

電源は余っている端子があったので加工の必要なし。(ラッキー♪)

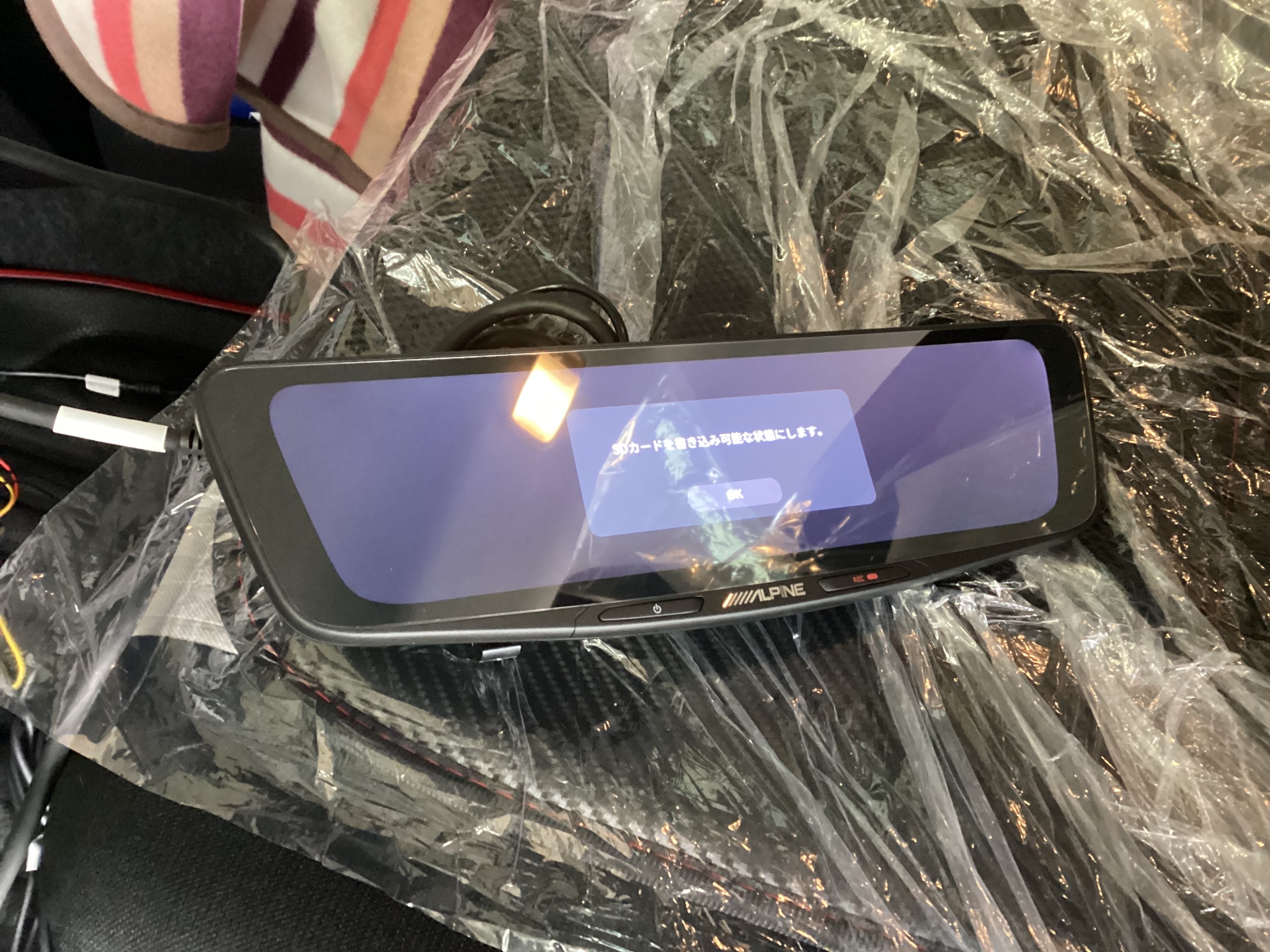

電源が取れたら、一応動作チェックを行います。







問題なしなのでフロントから取り付けをします。







ミラーは汎用タイプになりますので、元々付いていたルームミラーに付属のゴムバンドを使用し取り付けをします。







続いてフロントカメラの設置です。







フロントカメラはフロントガラス中央の方に設置しようと思いましたが、レーダーサポートのカバーが映り込んでしまうため、助手席側のギリギリ映らない場所に設置させて頂きました。

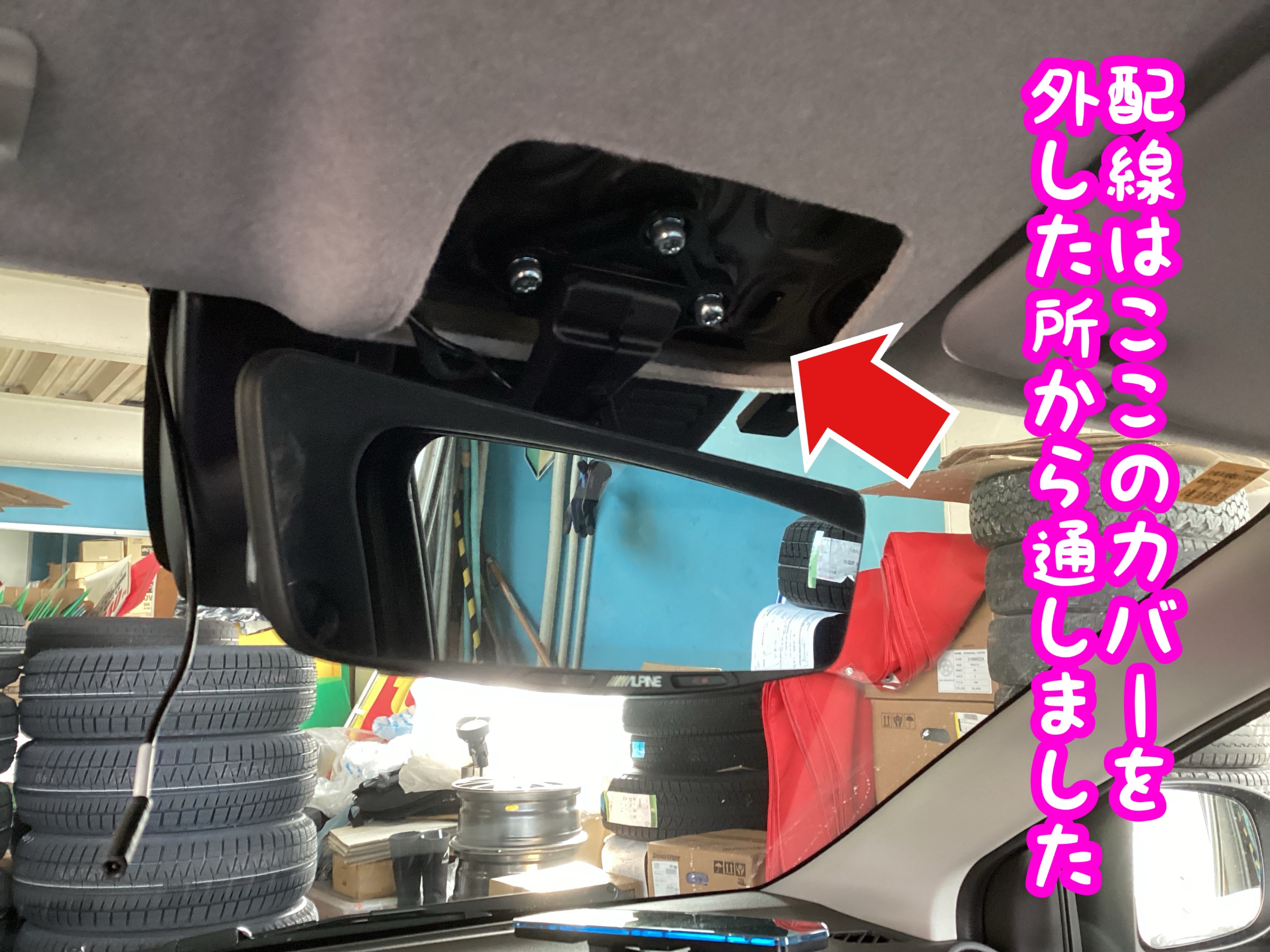

あとはピラーから配線を通して、余った配線はグローブボックス裏でまとめます。







そしてこの手の作業で基本的には難関となるリアカメラの取り付けです。







何が難関かと言うと配線を通す作業です。







お金を頂いて作業をするわけなので、適当な取り付け方は当然ながら出来ないわけですよ･･･

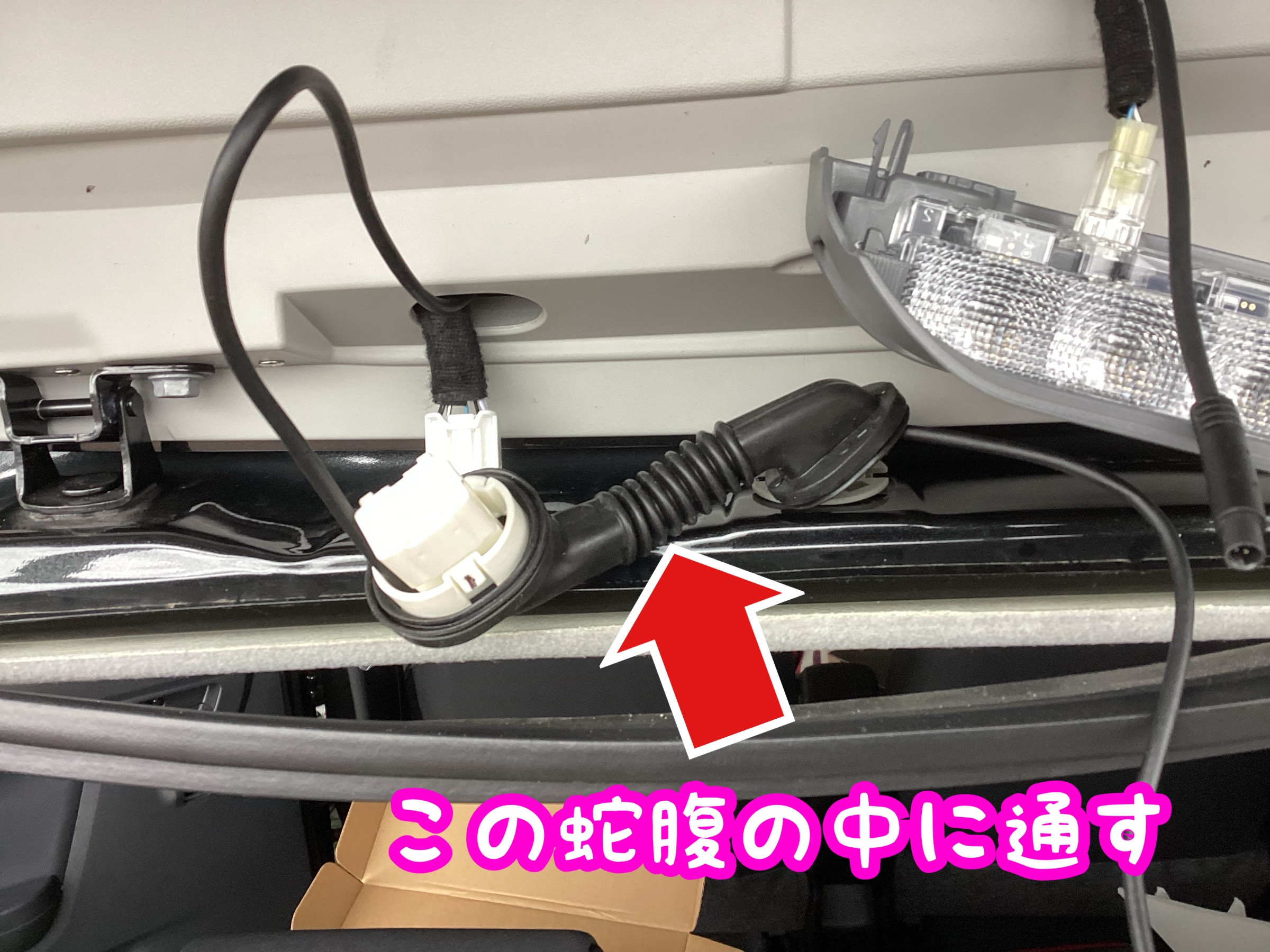

そうなると自ずと下の画像の部分を通さなくてはいけなくなります。







思っていたよりは楽に通せました。

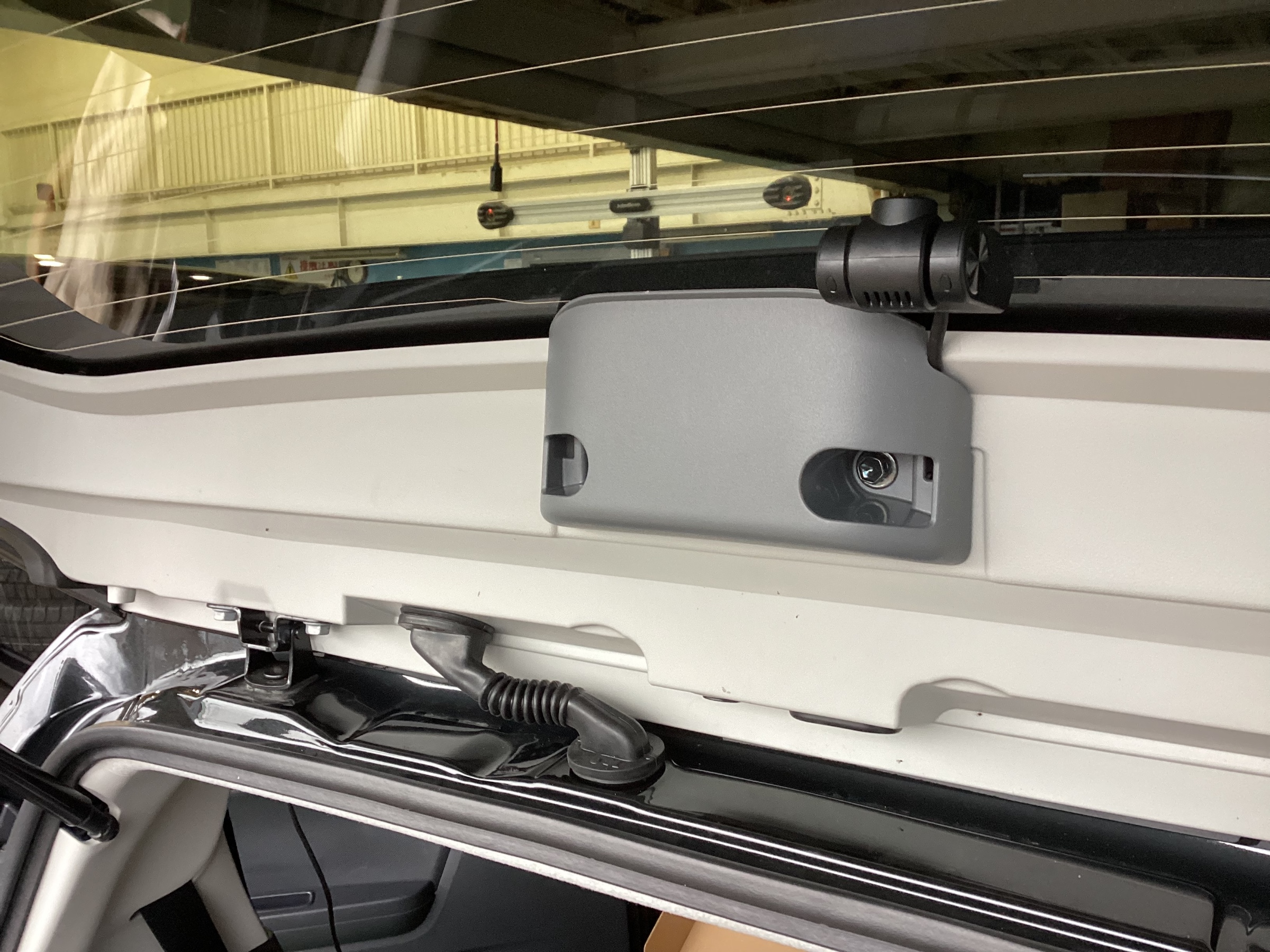

あとはリアガラスにカメラを設置し、前まで配線を持っていって接続します。





リアカメラの配線は天井を通してありますので、余った配線は天井に隠してあります。







あとは最終の動作確認をして作業終了です(写真撮り忘れ･･･)







さて私のこだわりで配線を極力隠してみましたが、どうしても見えてしまう部分がどの程度なのかを見て貰って記事を終了したいと思います。

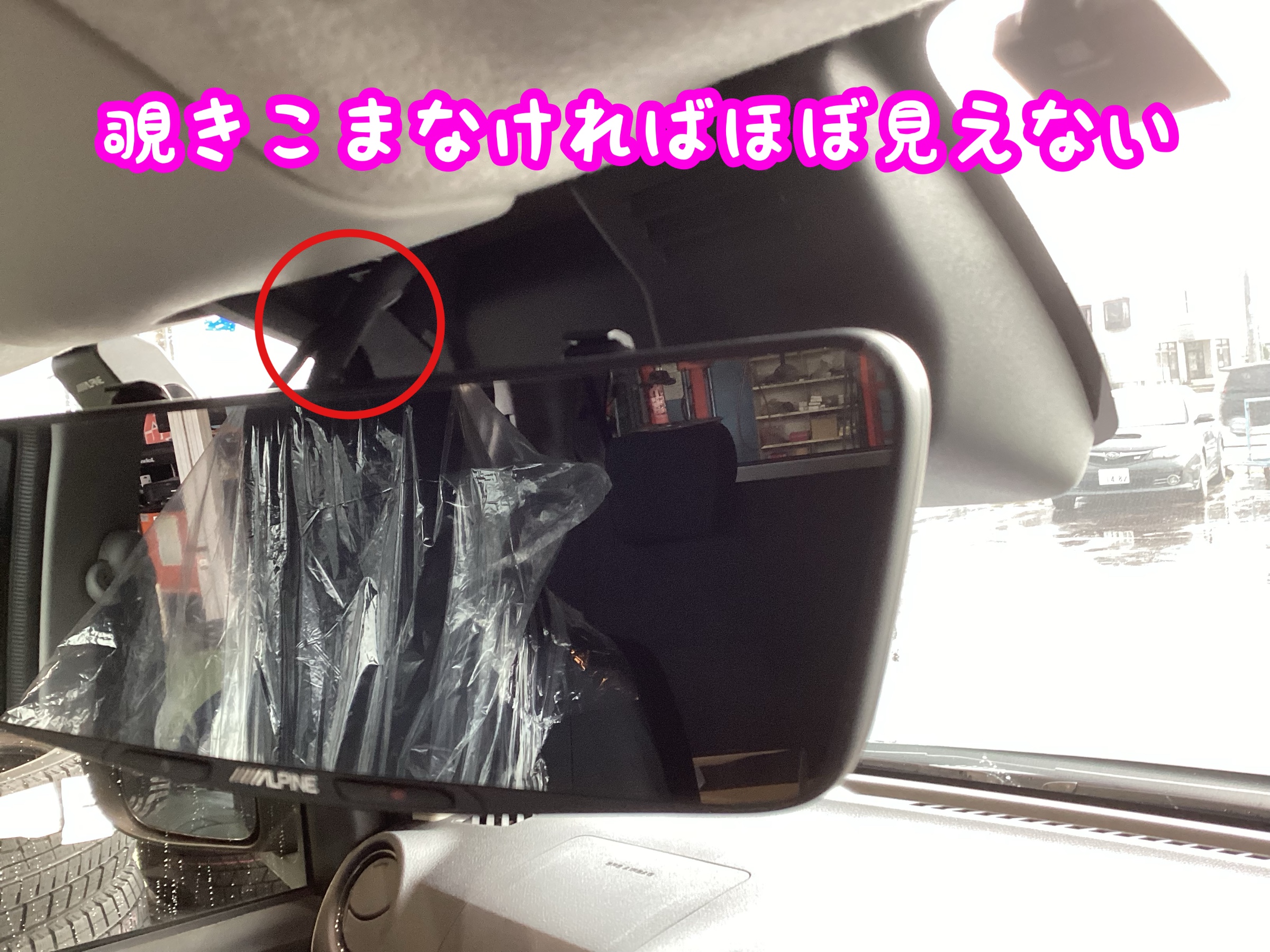

ミラー部分↓

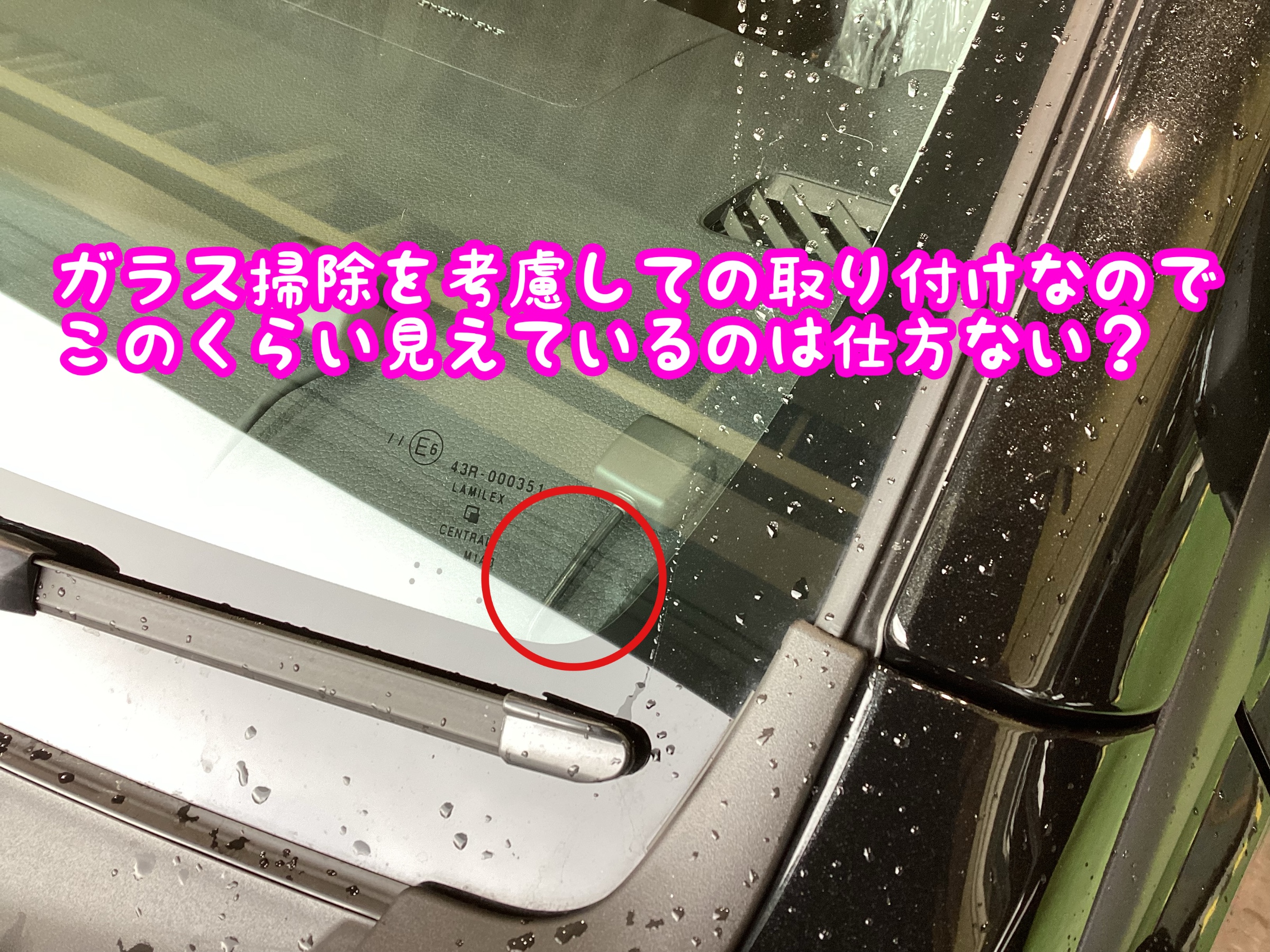

紹介し忘れていたGPS部分↓

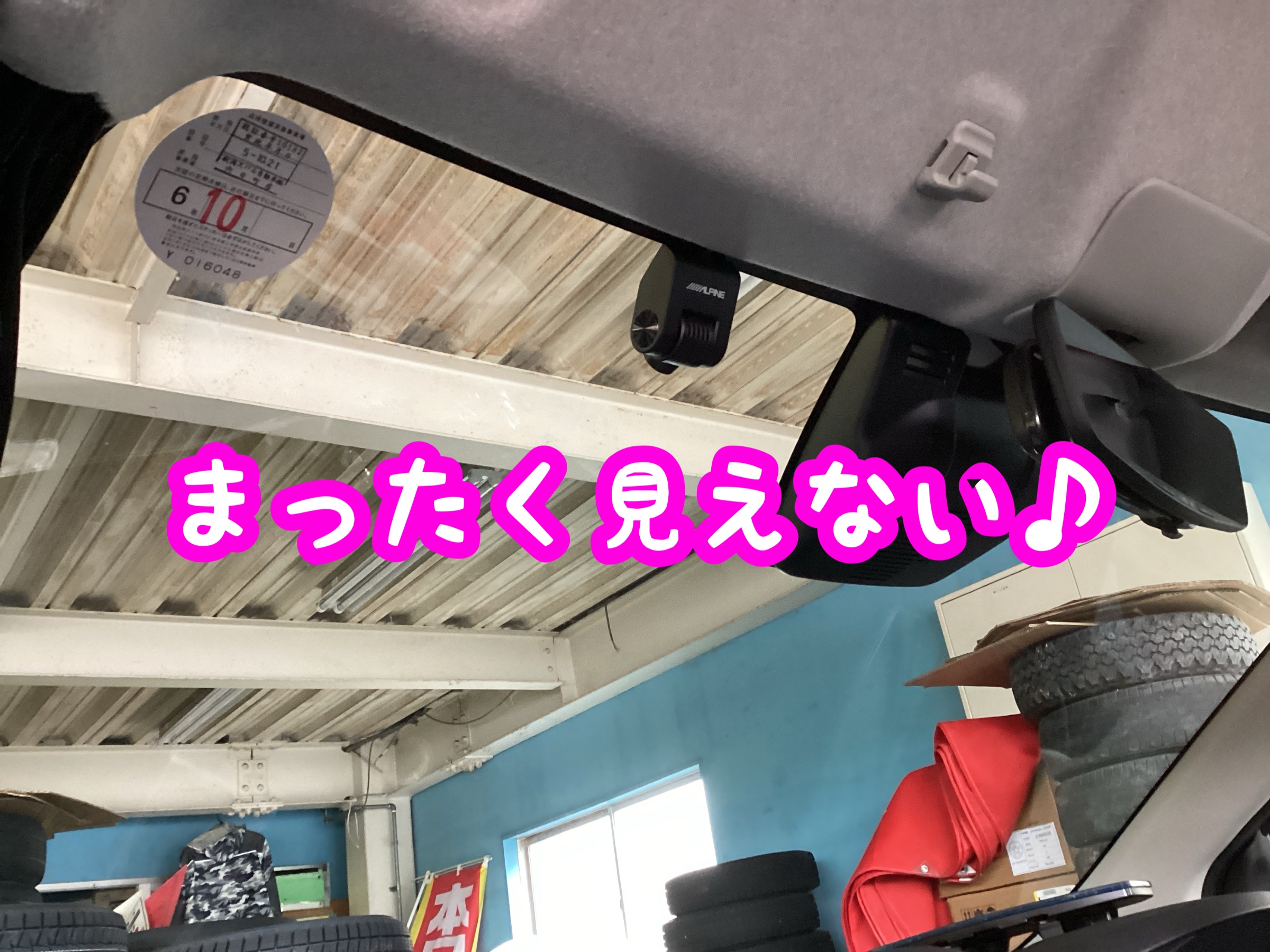

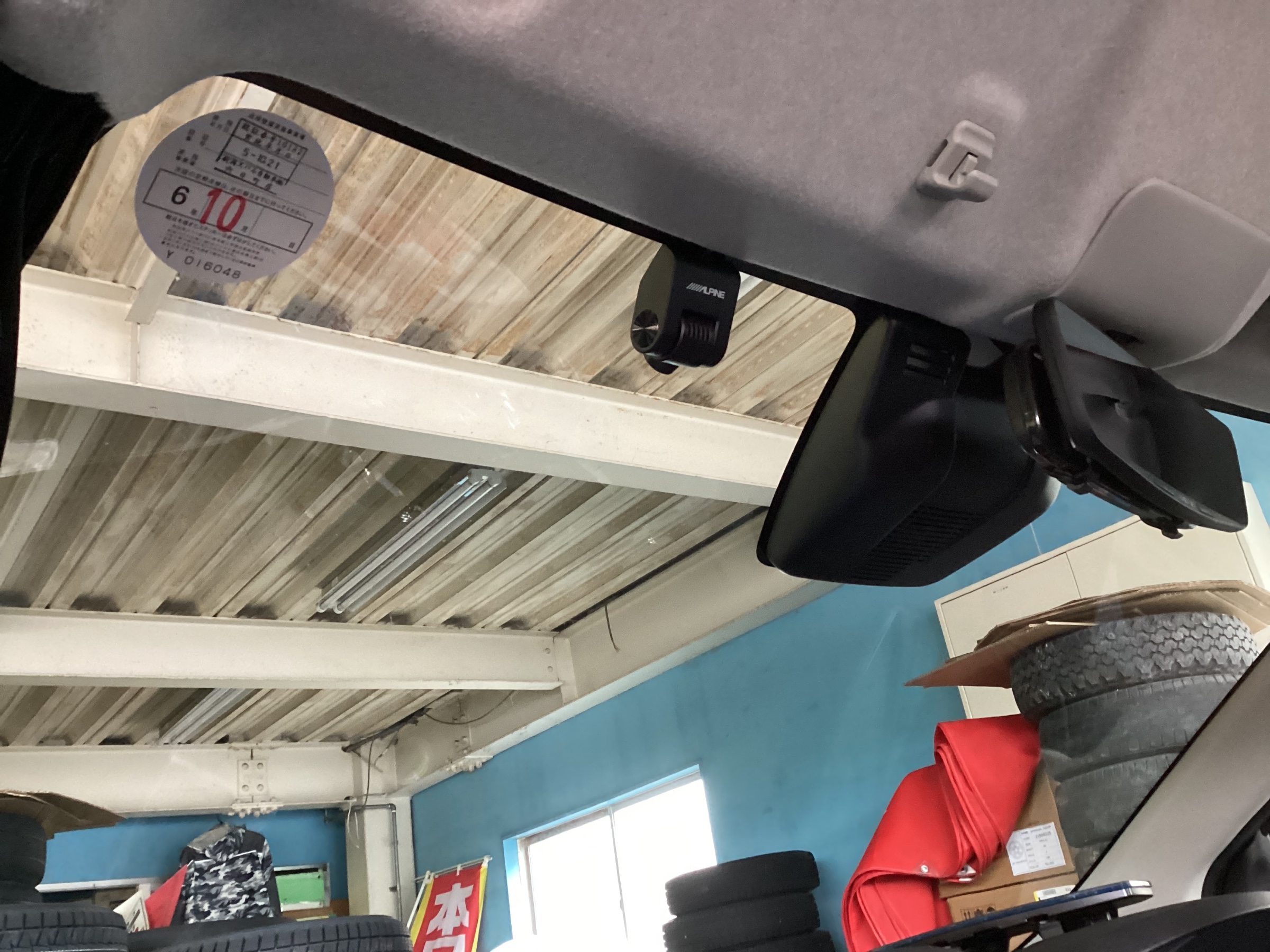

フロントカメラ部分↓

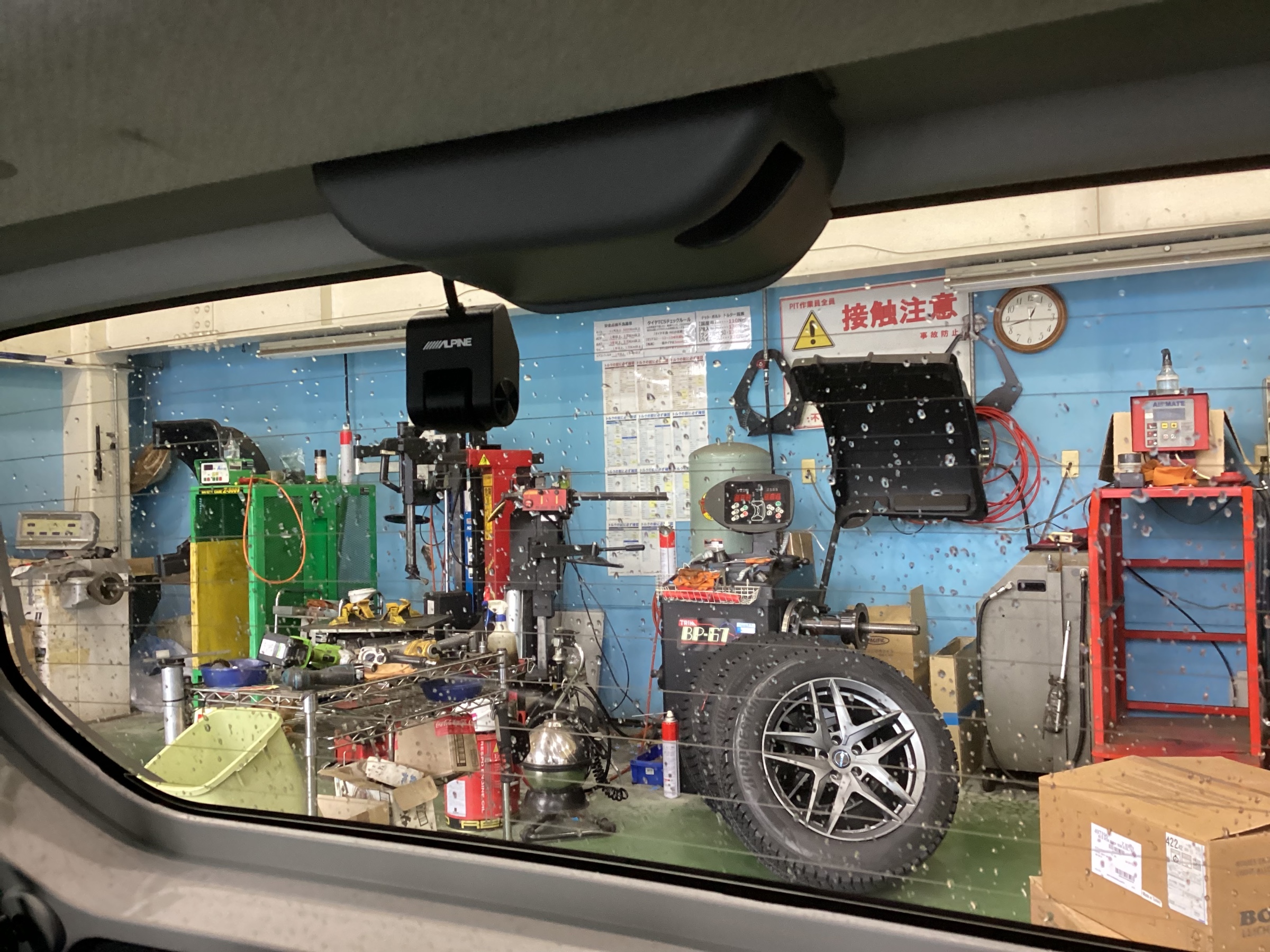

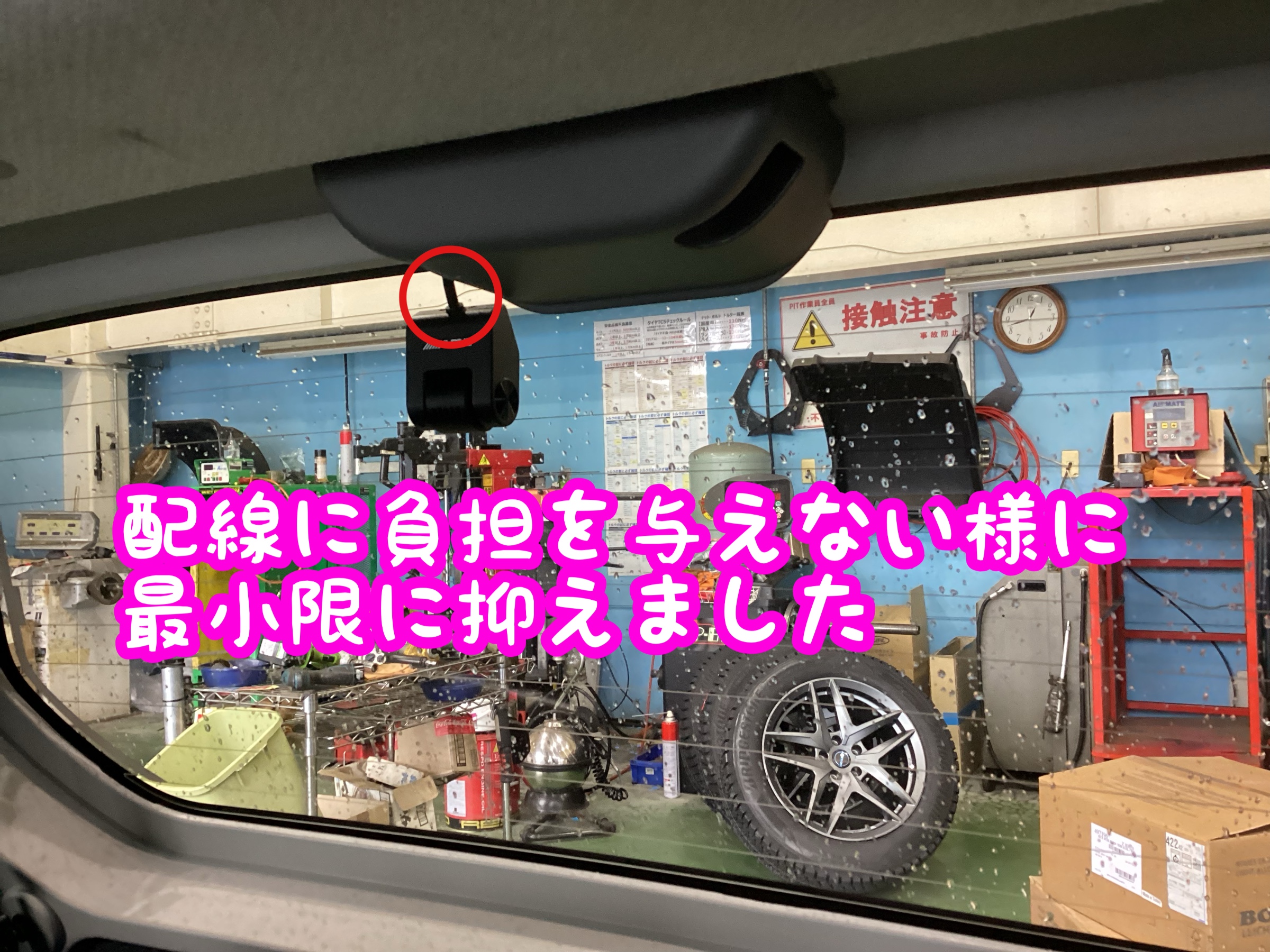

リアカメラ部分↓







自分なりに配線の露出は最小限に抑えられたと思いますが、いかがだったでしょうか？
