◆TOYOTA 200系ハイエース デジタルインナーミラー取り付け◆
TOYOTA 200系 ハイエース 6型 デジタルインナーミラー(後付けタイプ)取り付け作業のご紹介です。

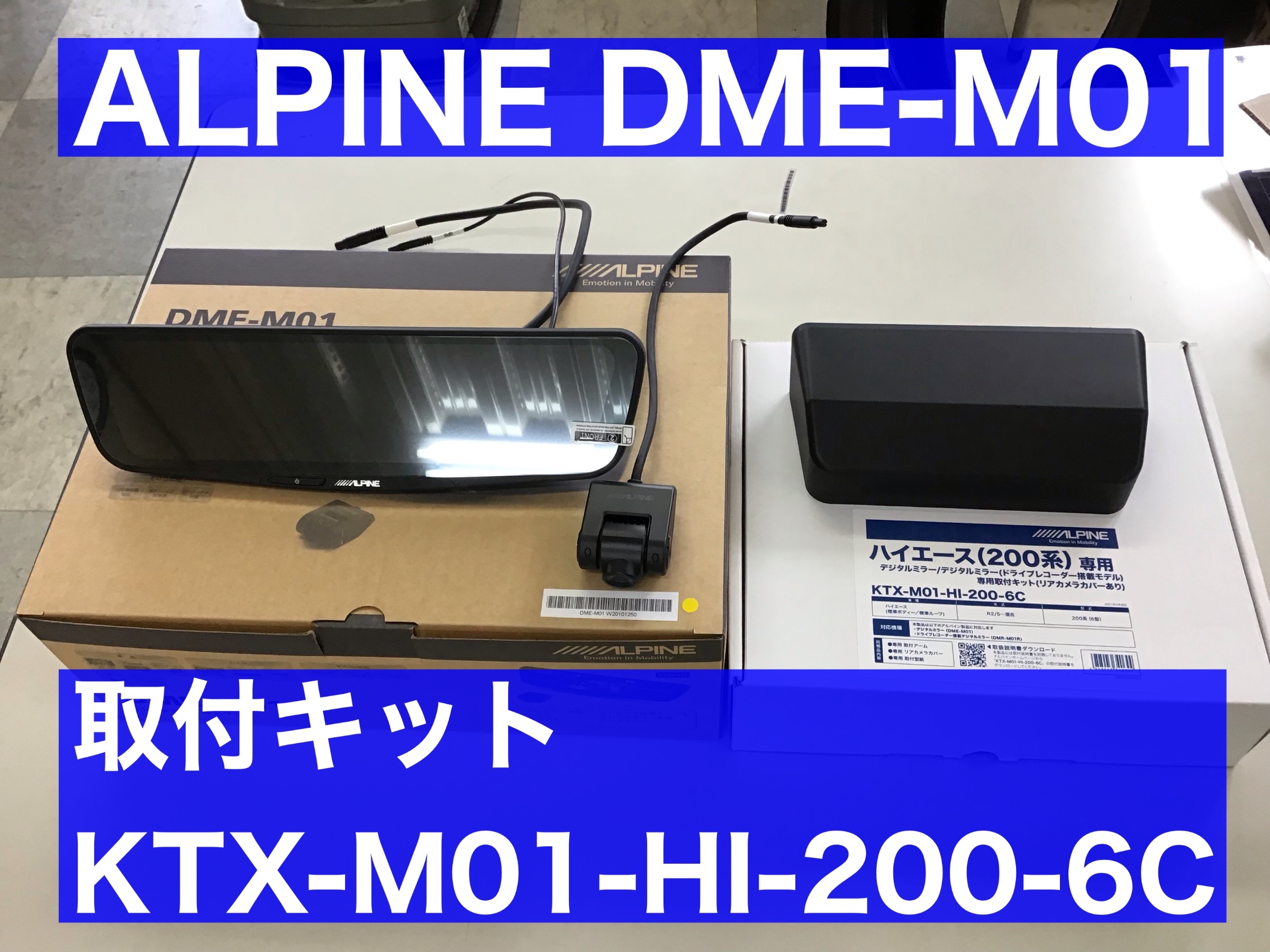

今回、取り付けさせて頂きました商品は【ALPINE デジタルインナーミラー DME-M01】です。
専用取付キット【KTX-M01-HI-200-6C】を使用して配線が一才見えない様に取り付けを致しました。
それでは作業のご紹介をしていきたいと思います。

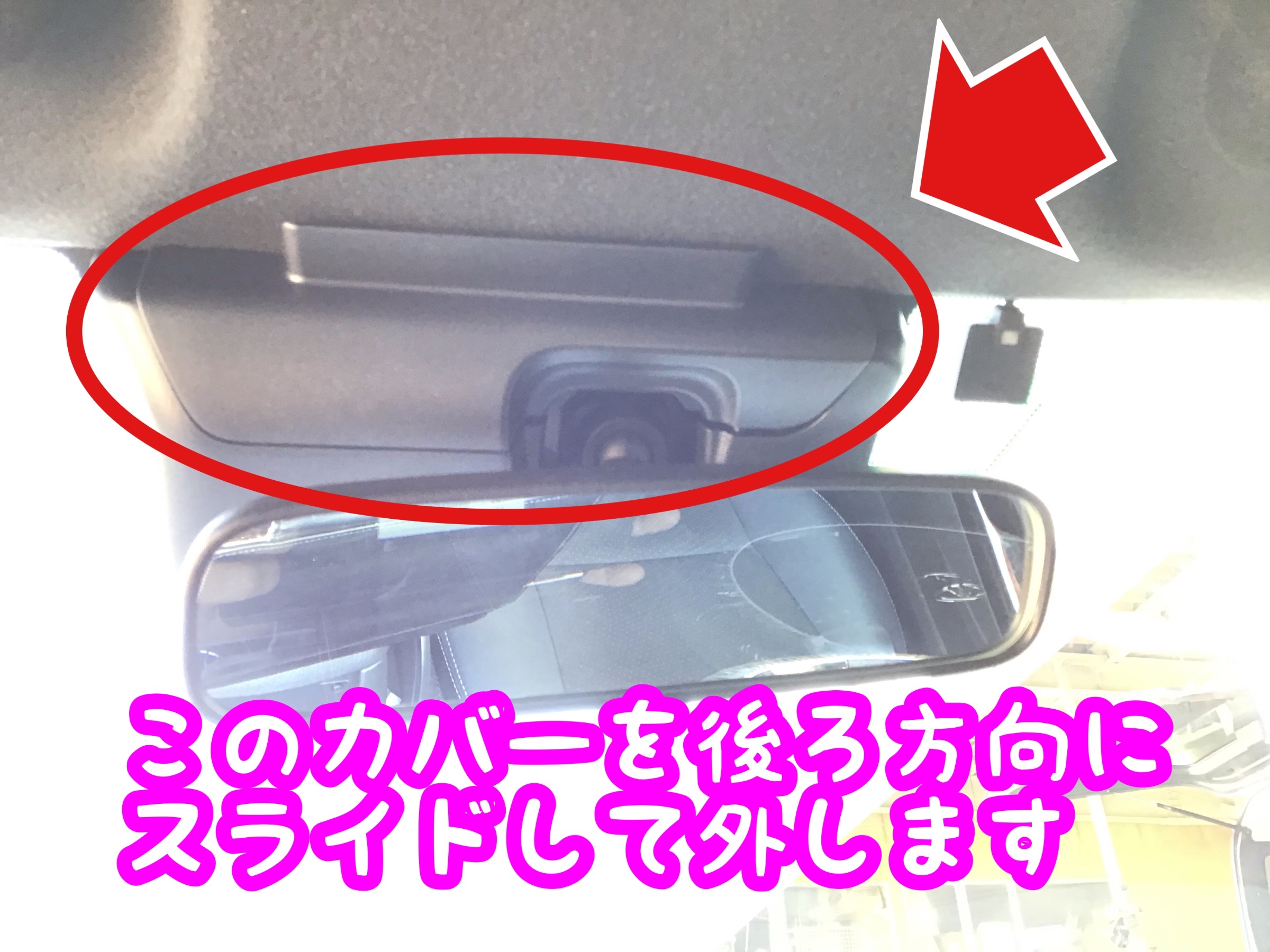

今回のデジタルミラーは専用キットを使って純正っぽく取り付け出来る商品なので、まずは純正ミラーを根本から外します。

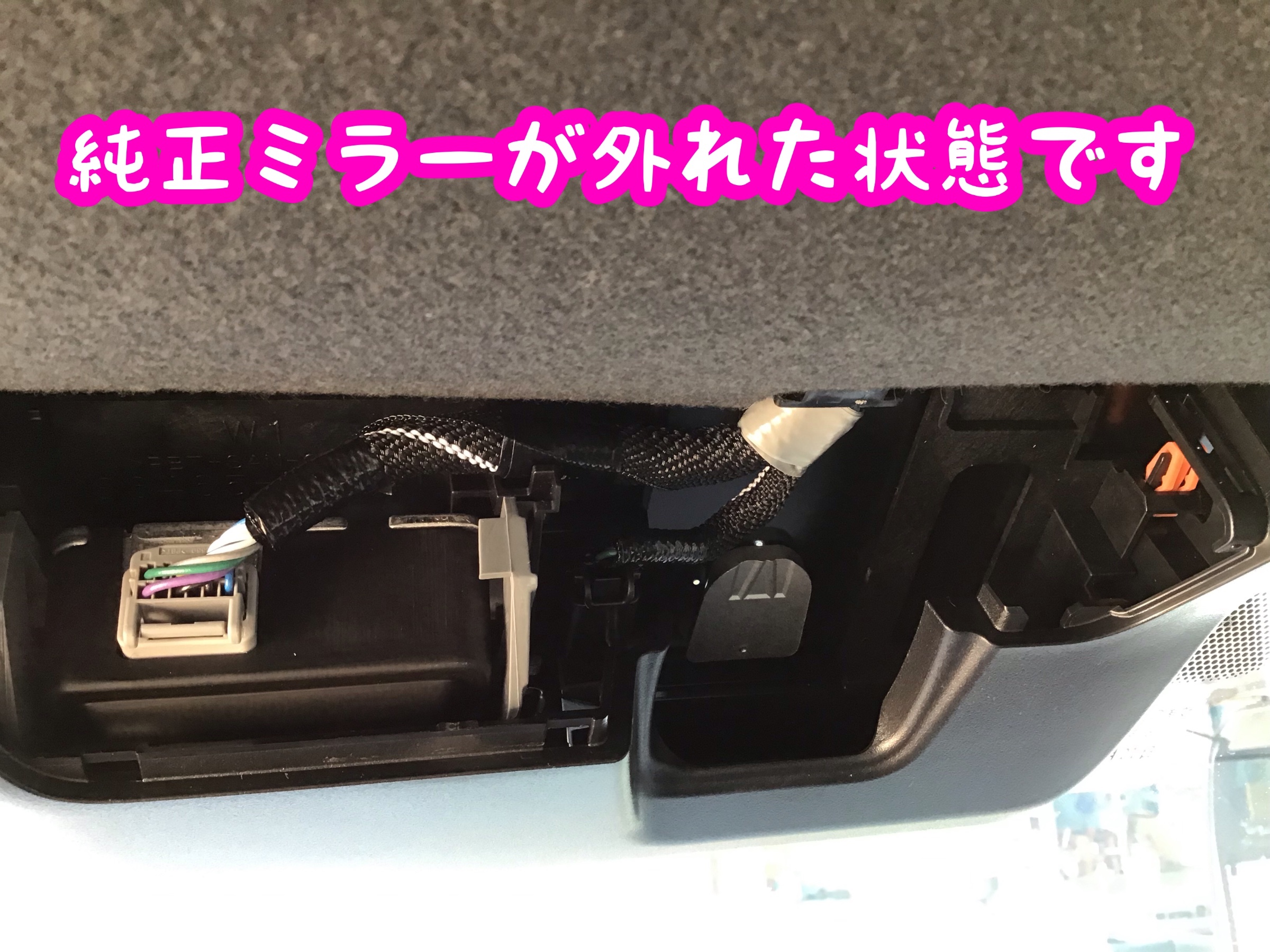

カバーが外れたら下記画像の様に純正ミラーを外します。
特に順番はないので、とりあえずデジタルインナーミラー本体を先に取り付けるとします。

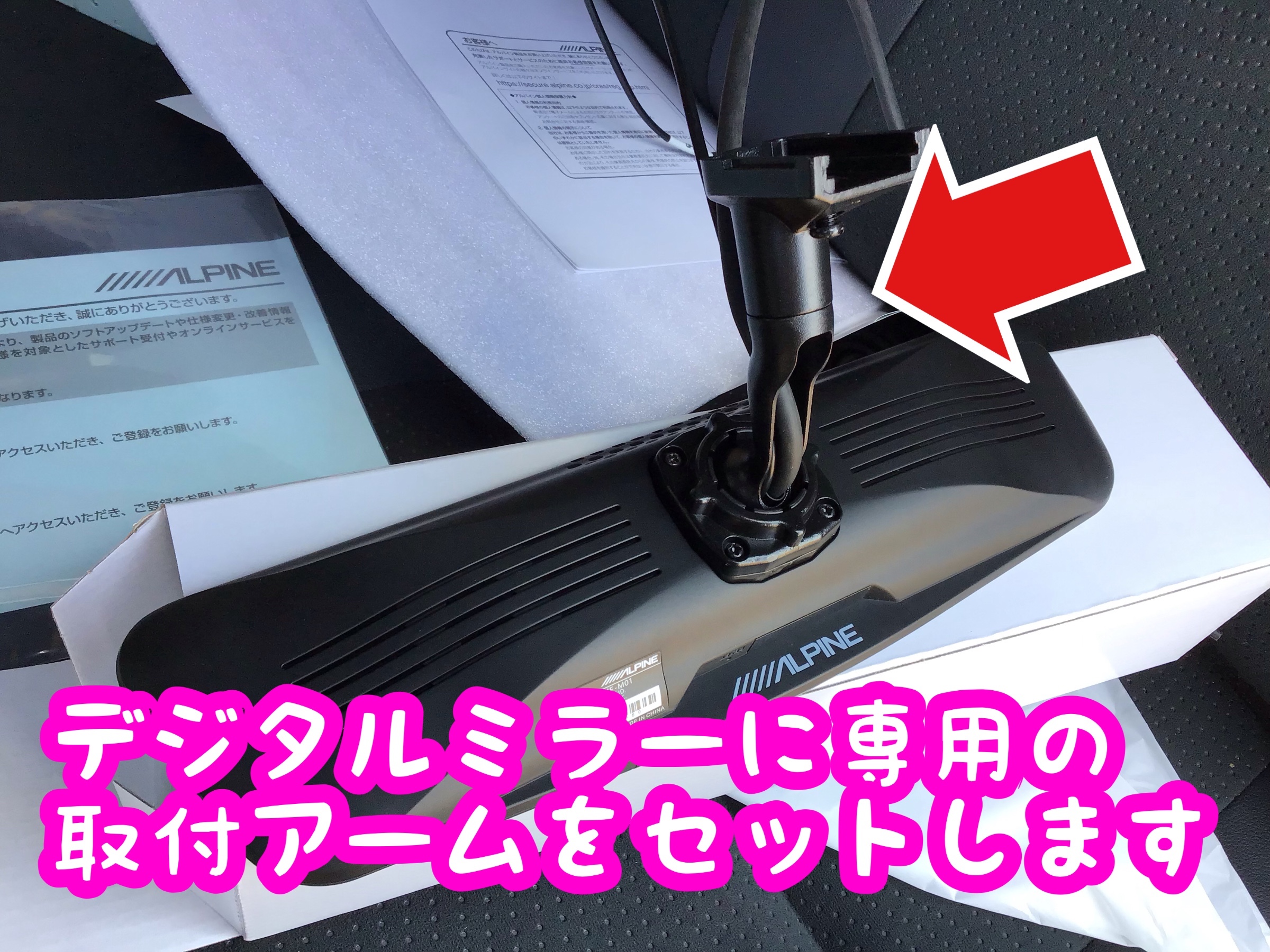

デジタルインナーミラーに車種専用の取付アームをセットします。
アーム内に配線を通す穴が空いているので、前もって通してからネジで固定します。
アームがセット出来たら、逆の手順でミラーを取り付けしていきます。
続いてリアカメラ取り付けと配線を通す作業を行なっていきます。

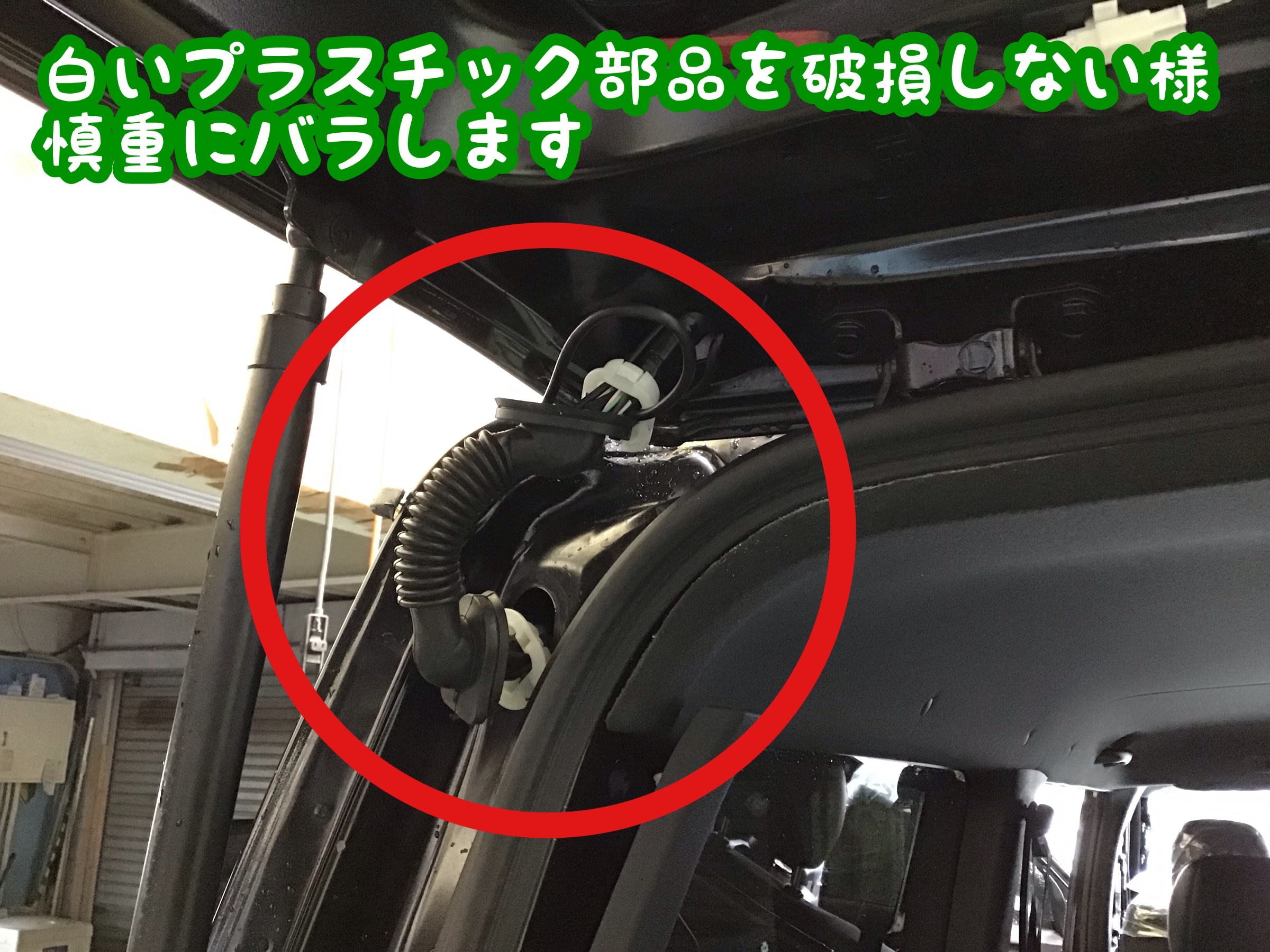

リアカメラはリアガラス部分にセットするので、配線が外から見えない様にハッチ上部のジャバラ内に配線を通します。
今回の作業の中でジャバラ内に配線を通す作業が、配線に負担を掛けてしまったりする部分もあり一番の難関かな？って感じなので、ここさえ無事に出来たら気持ち的に楽になります( ・∇・)

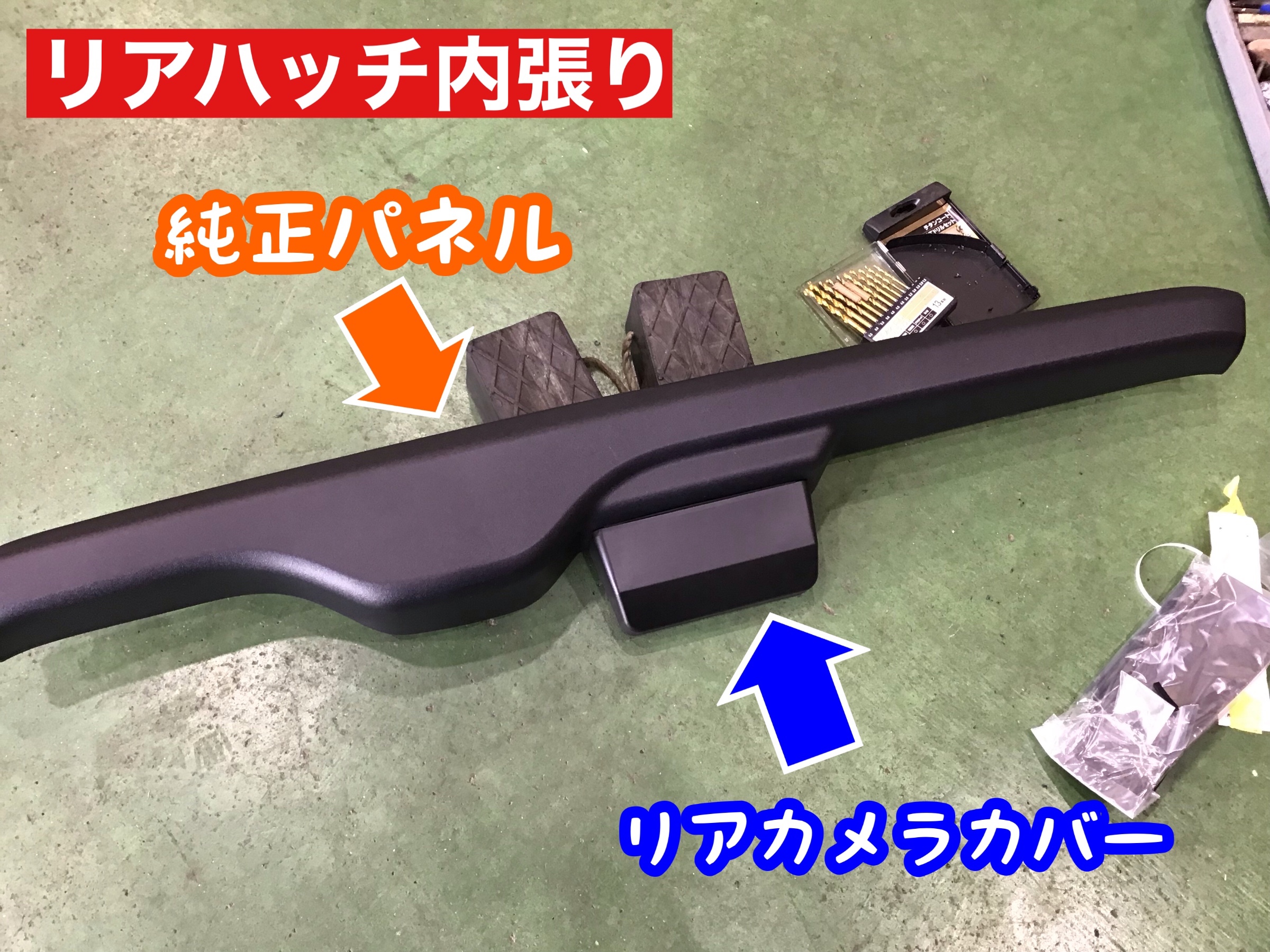

続いて取付キットに入っているリアカメラカバーを純正パネルにボルト留めする作業を行なっていきます。
まずはカバー取り付け完了画像から･･･↓

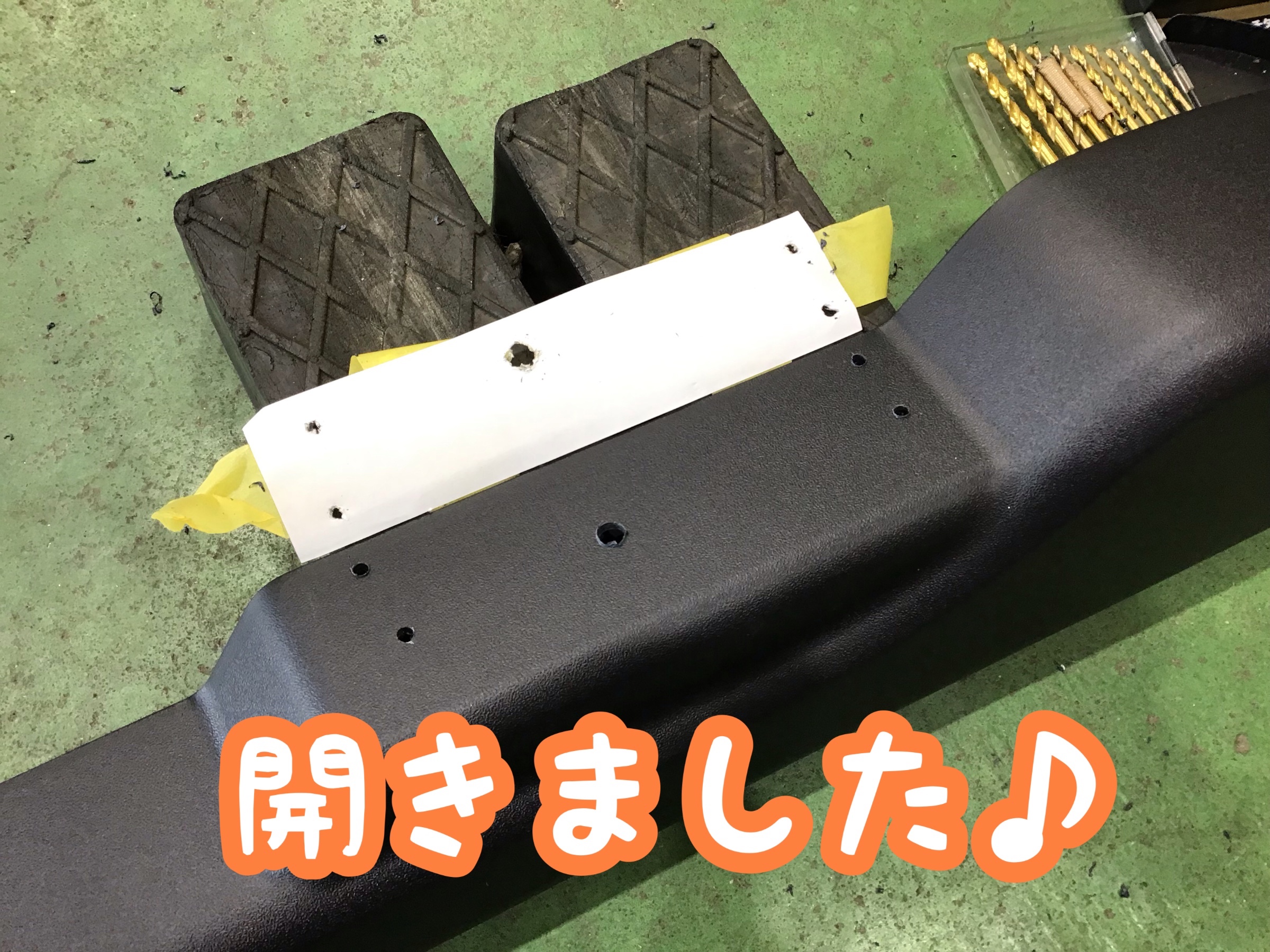

上記画像の様に取り付けるために純正パネルにドリルで穴を開ける作業を行います。

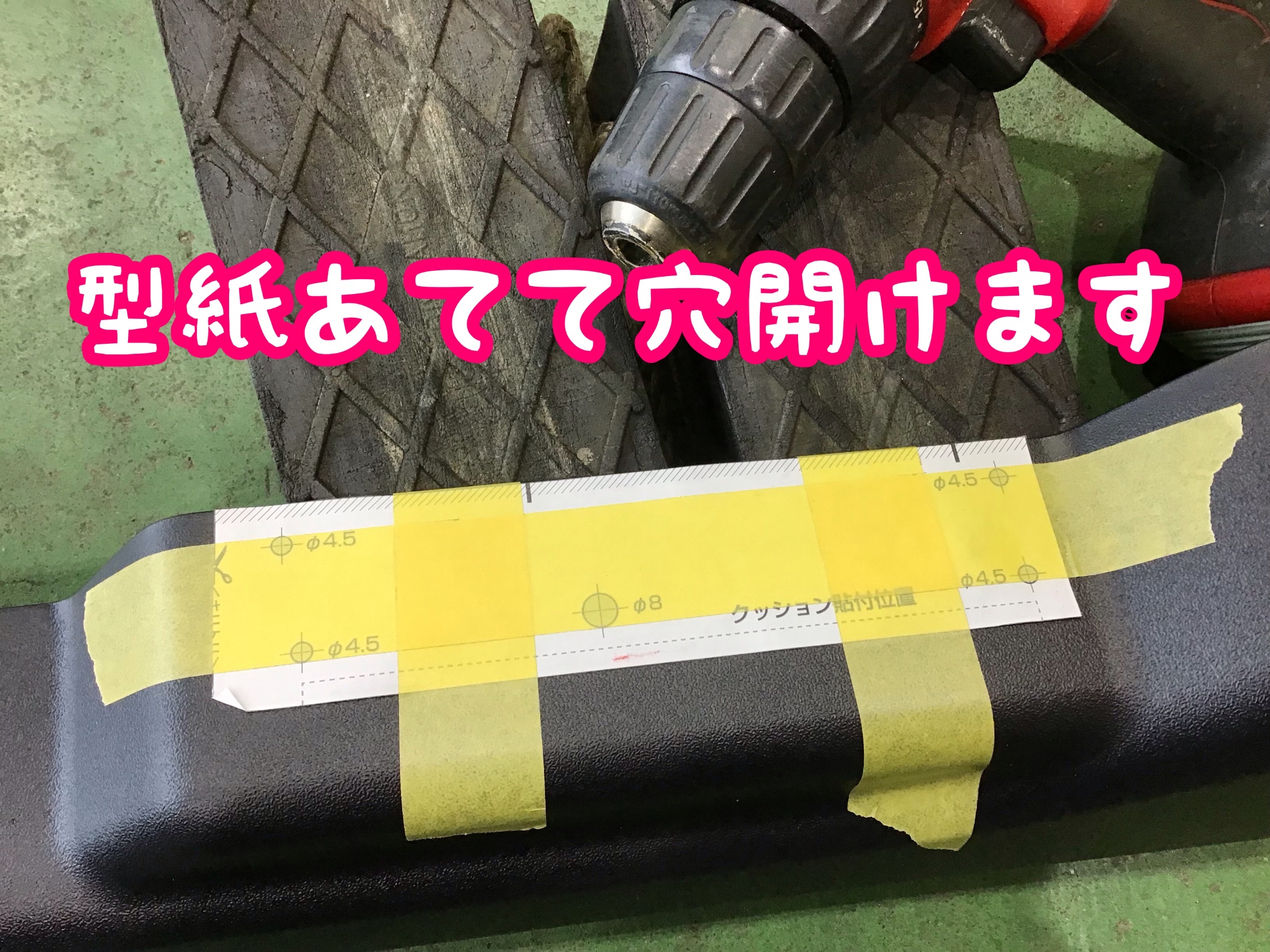

取付キットに入っている型紙をあてて、指定されたサイズの穴を開けます！
真ん中の穴にリアカメラの配線を通して、他4つの穴で純正パネルにボルト留めします。

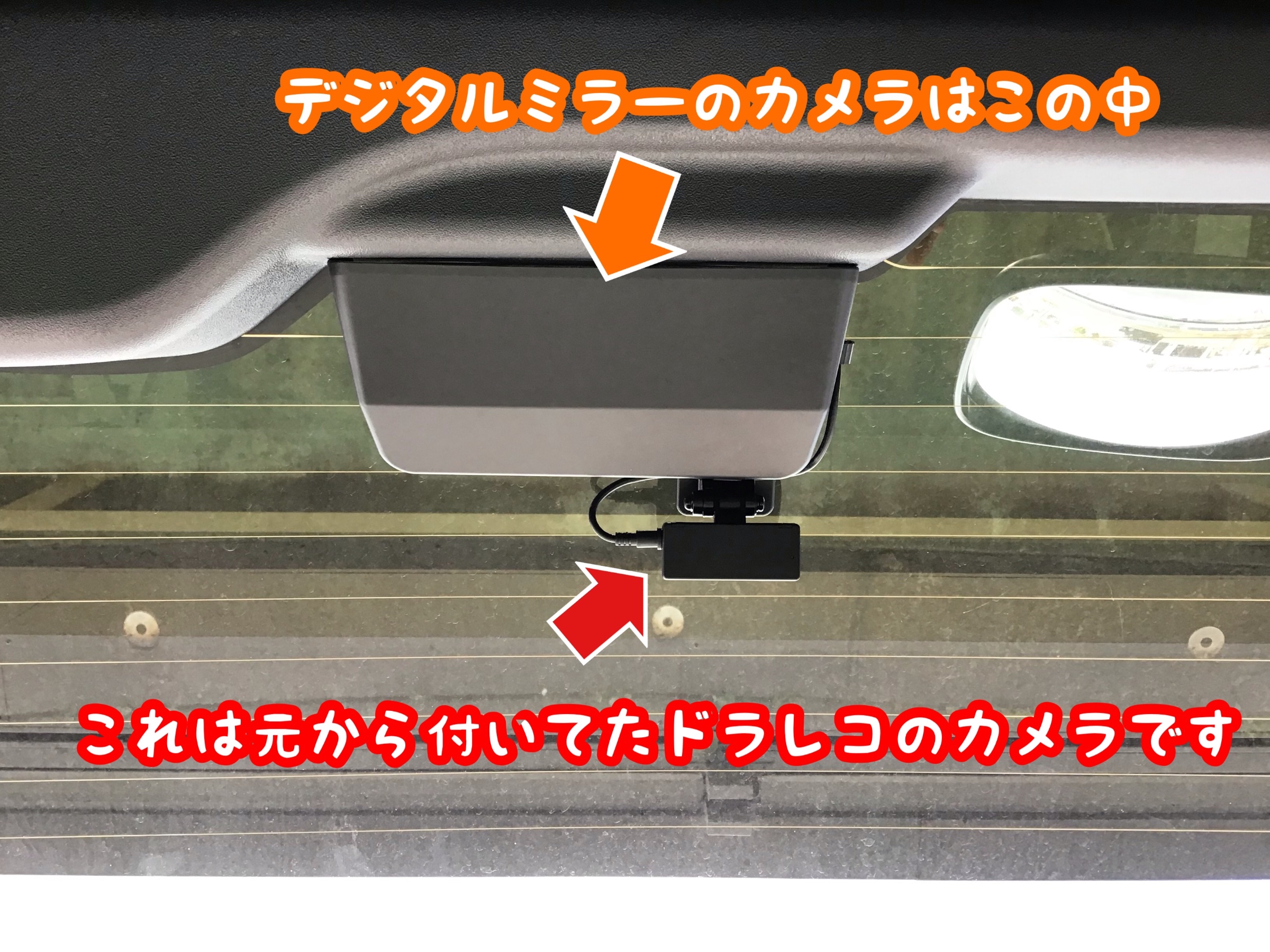

リアカメラ固定はリアガラスではなく、リアカメラカバーの内側に両面テープで貼り付けます。
ここまで出来たらリアパネルを戻してハッチ部分の作業は終了です！

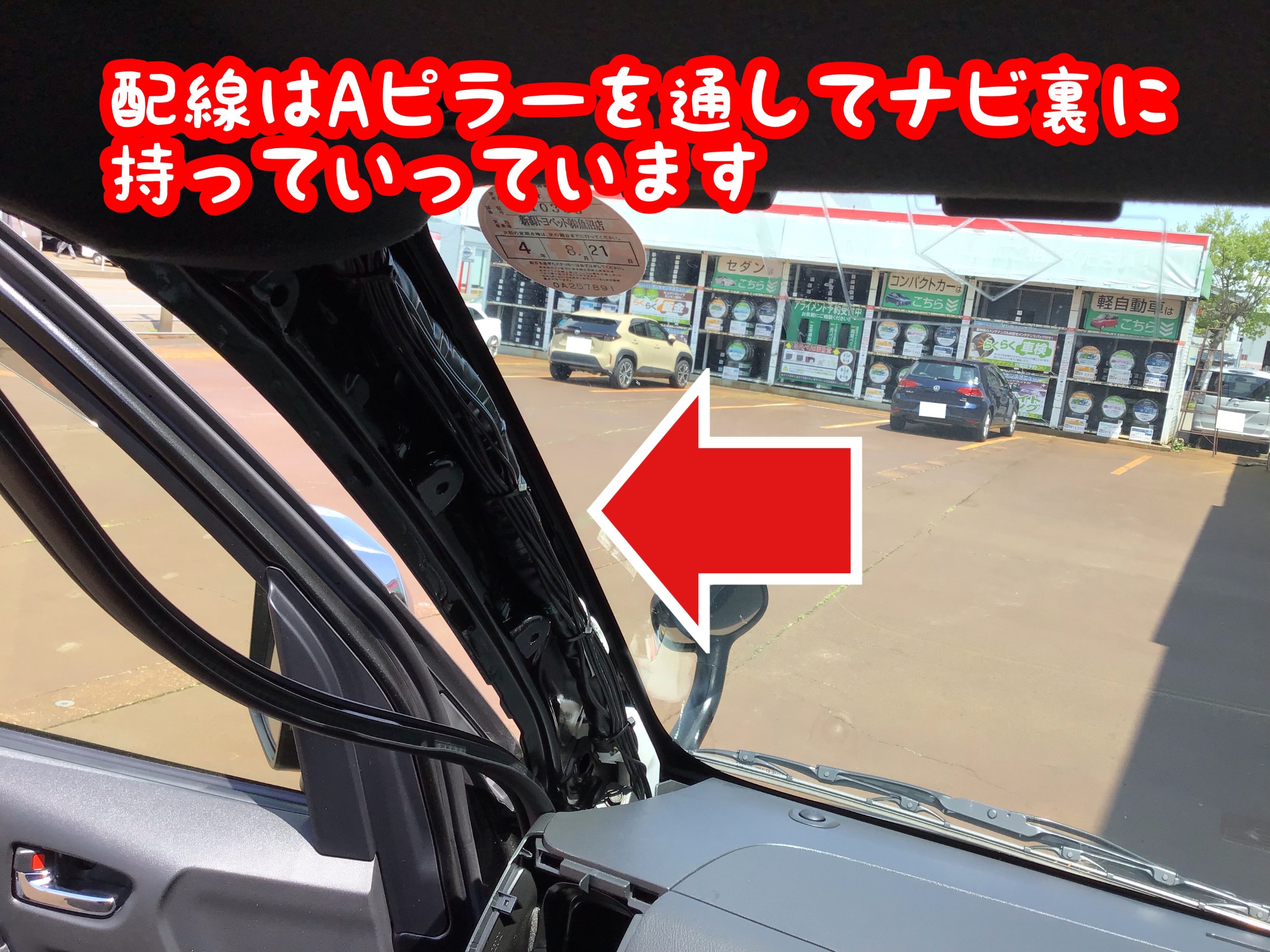

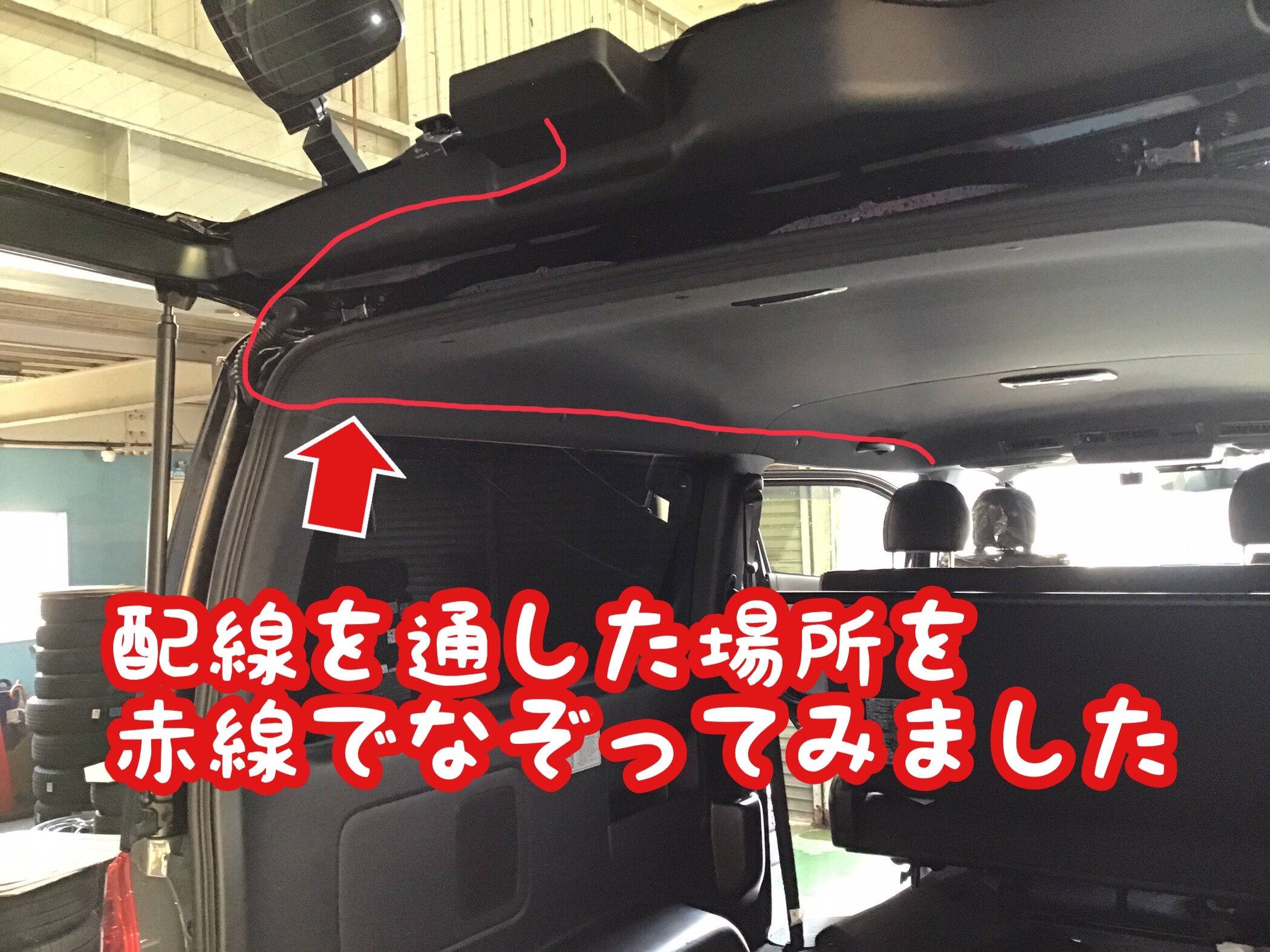

あとはリアカメラから出ている配線を見えない様にパネルや内張の中に通しながらフロントまで持っていきます。
さて･･･だいぶ長文になりましたが、がんばって最後まで書きますか(*´Д｀*)
最後のパートは電源を取る作業です！

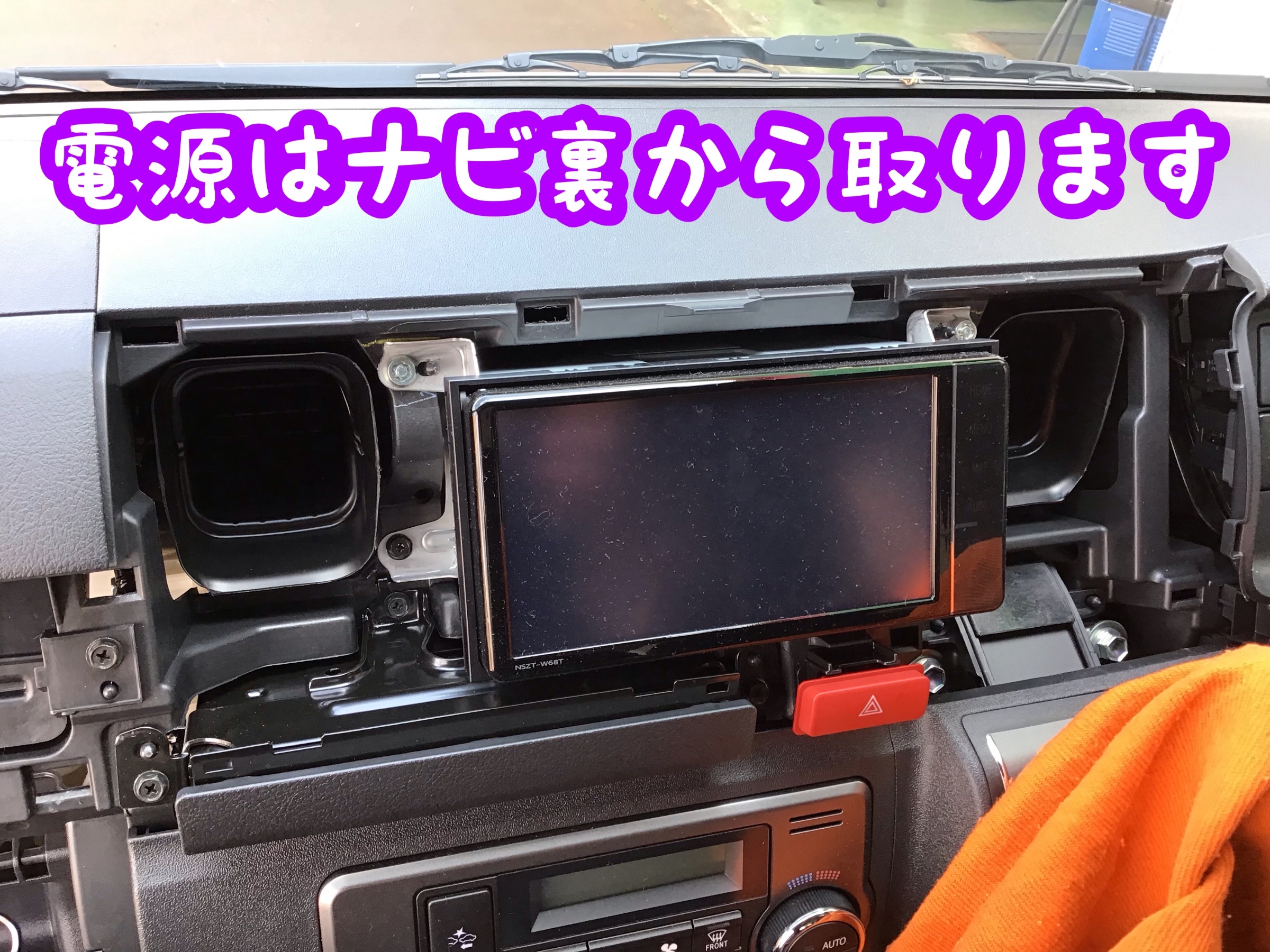

ナビ本体は邪魔なので外します。

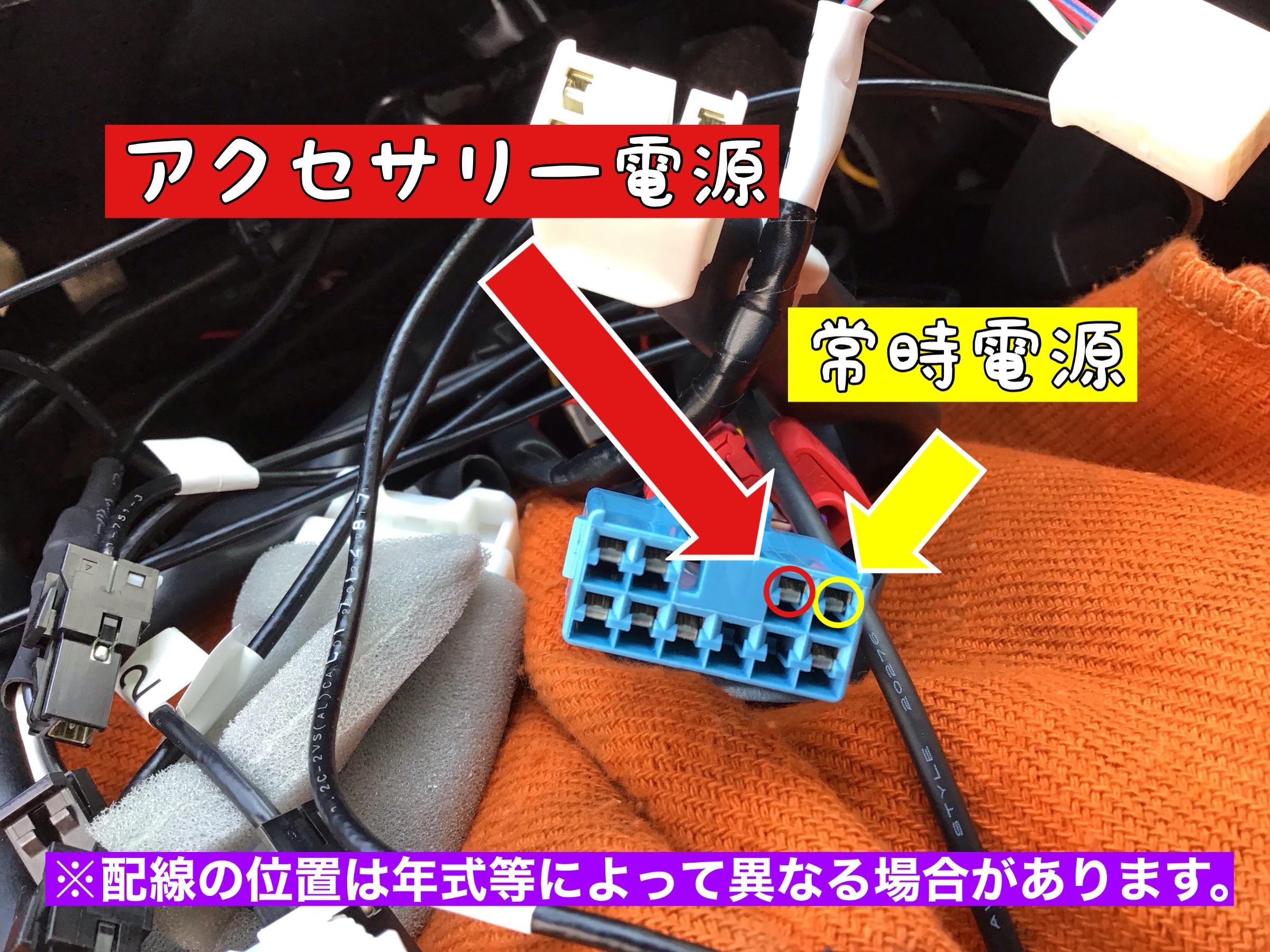

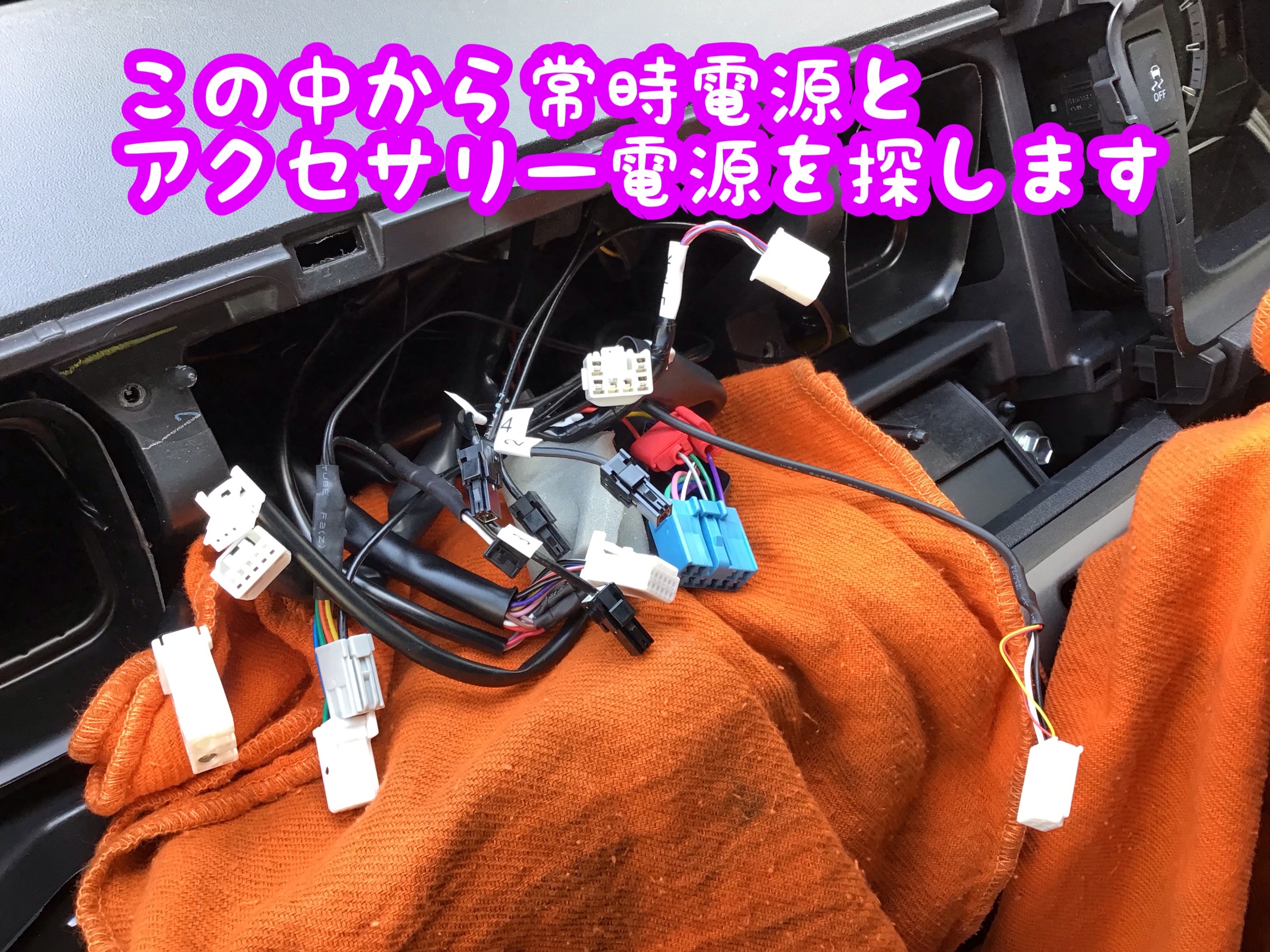

青いカプラーに常時・アクセサリー電源がありました。
ミラーとリアカメラの配線をナビ裏まで通します。

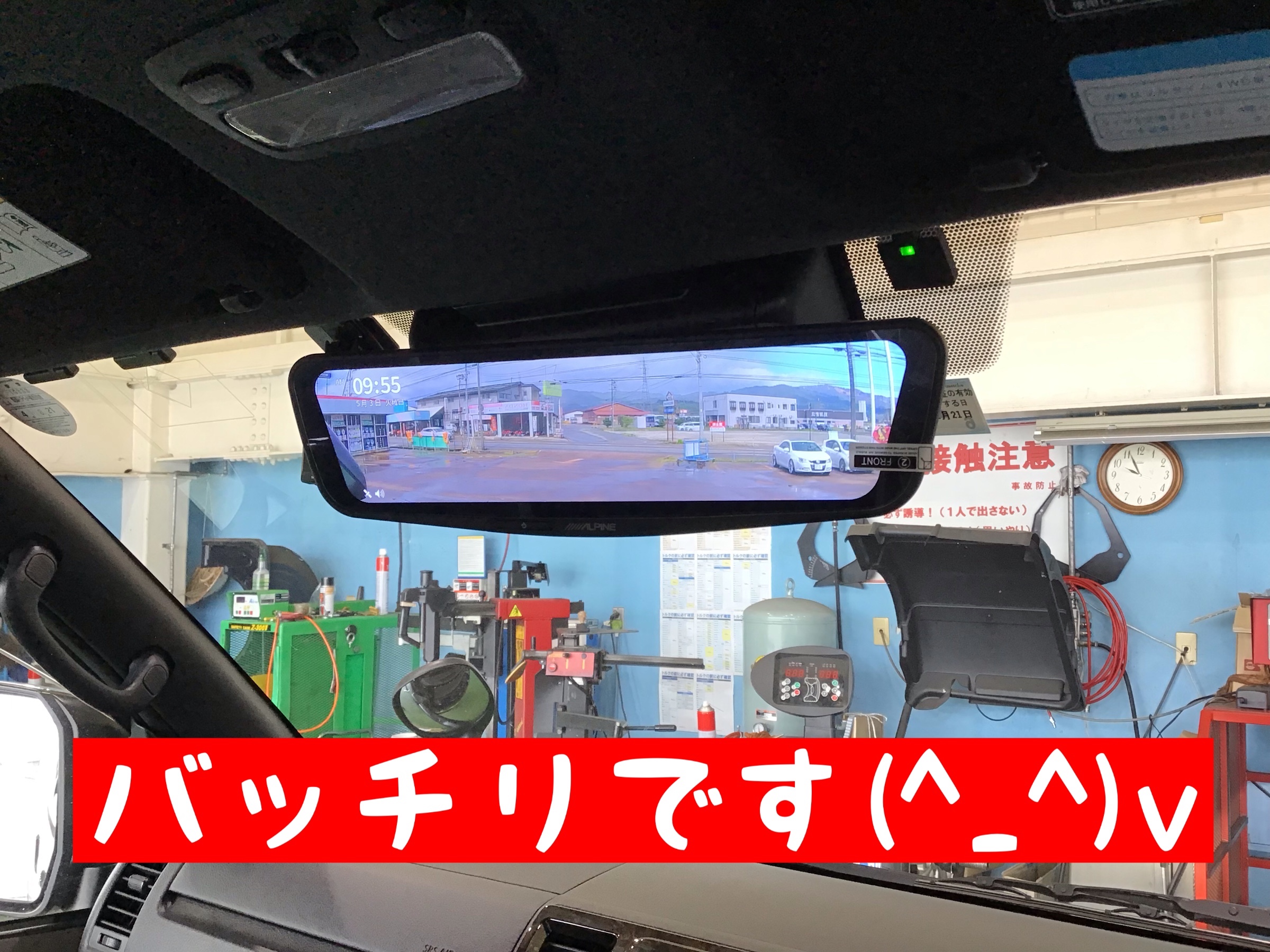

配線を接続したら動作チェックです！
ミラーの画像が白っぽいのは保護フィルムが貼ってあるせいです(^_^;)
この度は当店をご利用いただきありがとうございました。
【作業時間】デジタルインナーミラー取り付け 1日〜
