今回はトヨタ86 ZN6 後期のフォグ交換をご紹介させて頂きます！

ご協力頂いた車両は当店WEBにも何度か登場している常連様【Y君】の86です！(^^♪

※いつも撮影のご協力ならびにご購入頂きまして誠にありがとうございます！！

86後期はフォグレンズとバルブが一体式となっていてバルブのみの交換が出来ません。。。

なので今回はレンズとバルブを別々に用意し取り付けて行きたいと思います！

↑コチラは純正LEDを点灯した状態です。昼間なので明るさが伝わらないですね...

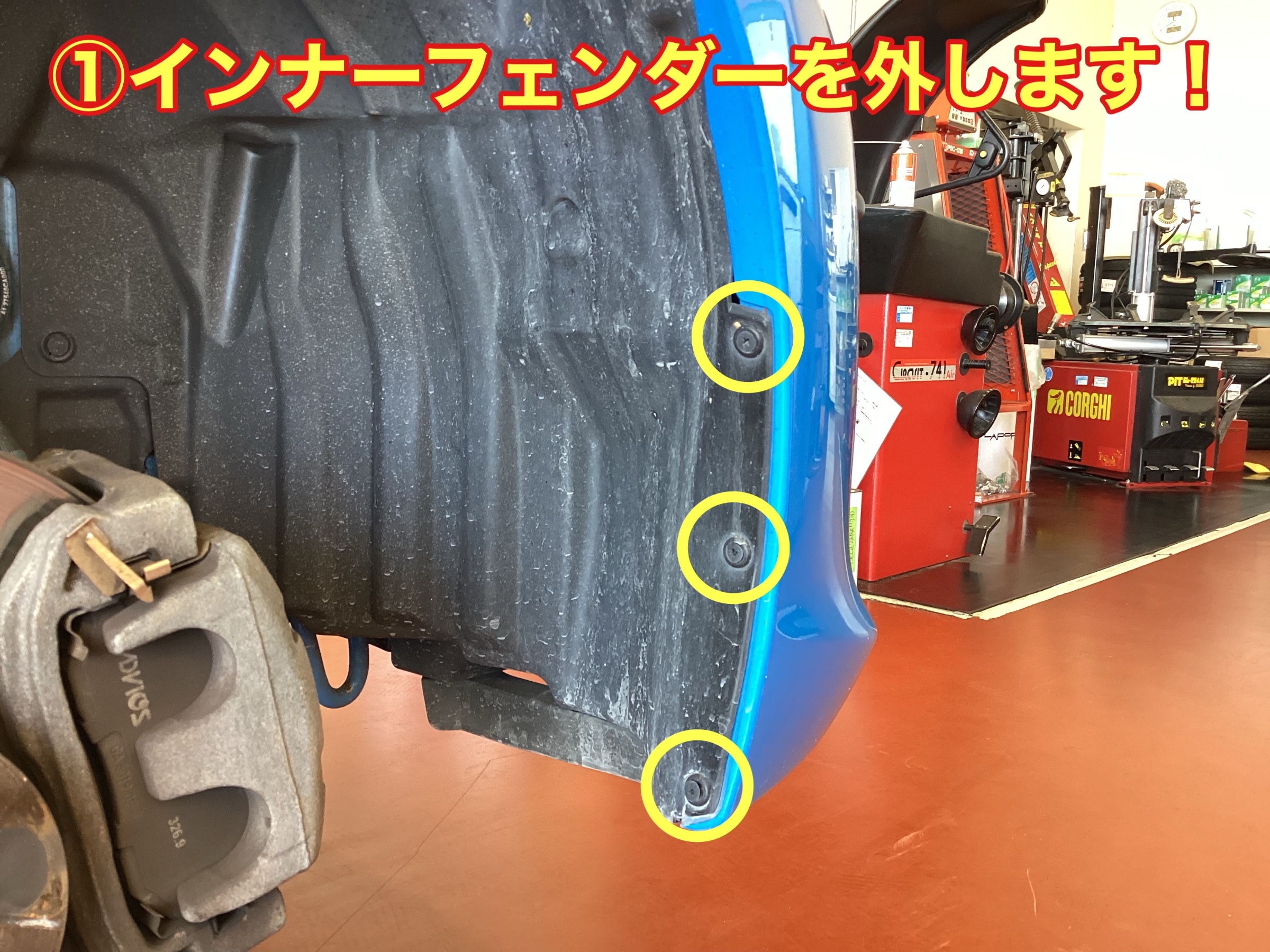

↑まずはタイヤを外し黄丸の3つを取りインナーフェンダーを外していきます！

※画像にはありませんがバンパーの下部にも同様の部品がありますのでソチラも外します。

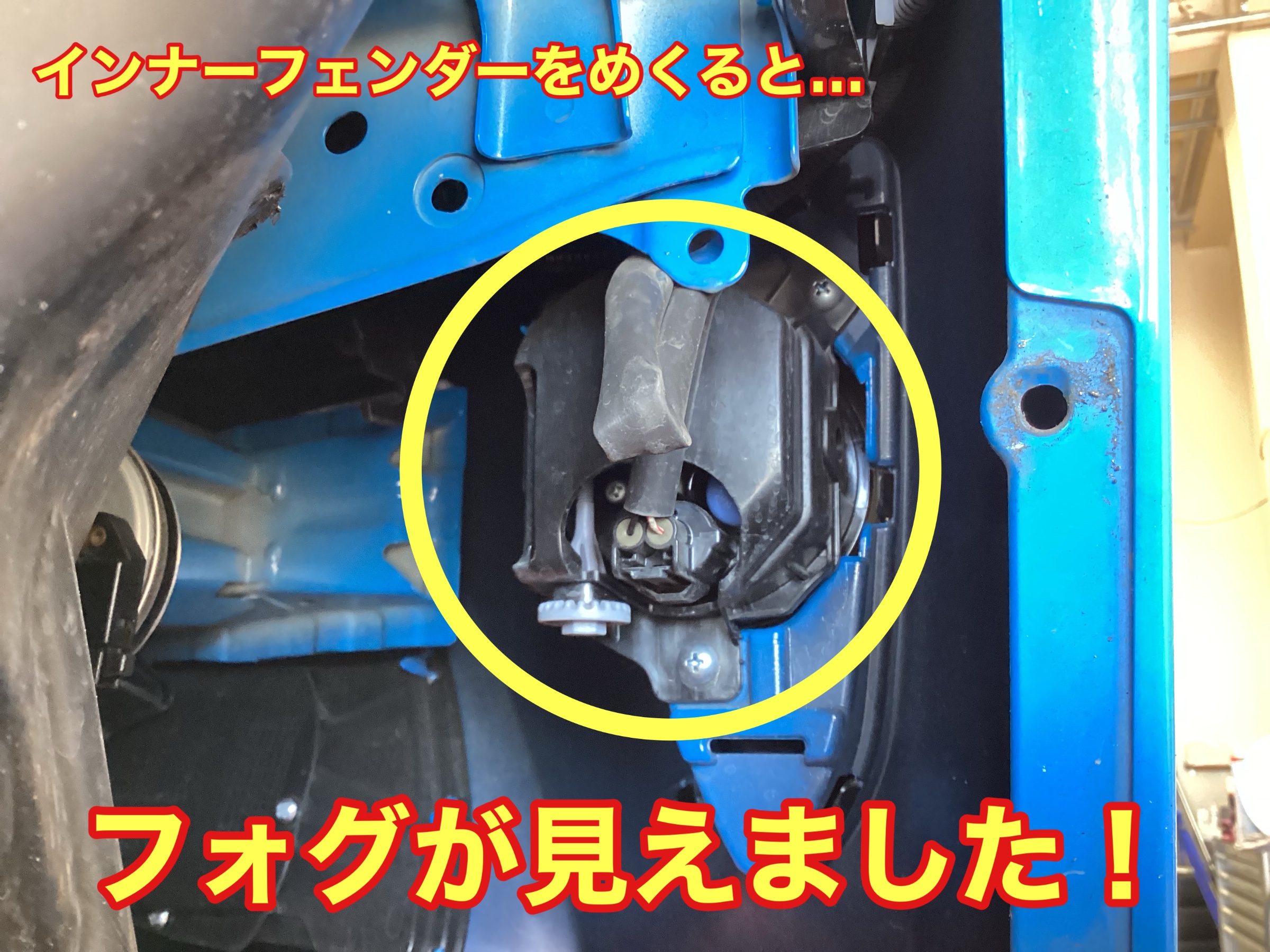

↑インナーフェンダーをめくるとフォグ本体が確認出来ました！

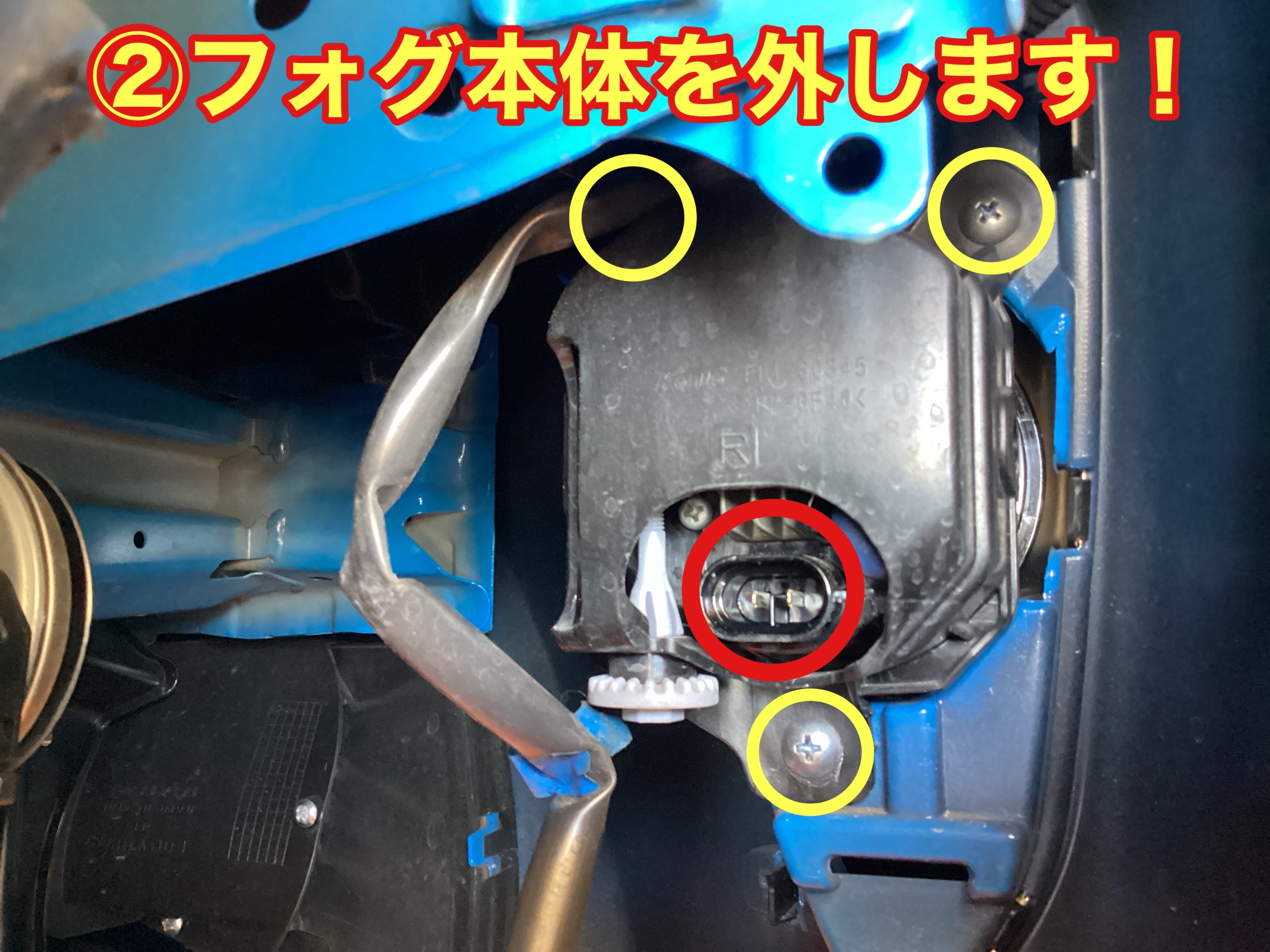

↑赤丸のカプラーと黄丸の3つの部分を外すのですが...左上の黄丸はプラスネジではありません。。

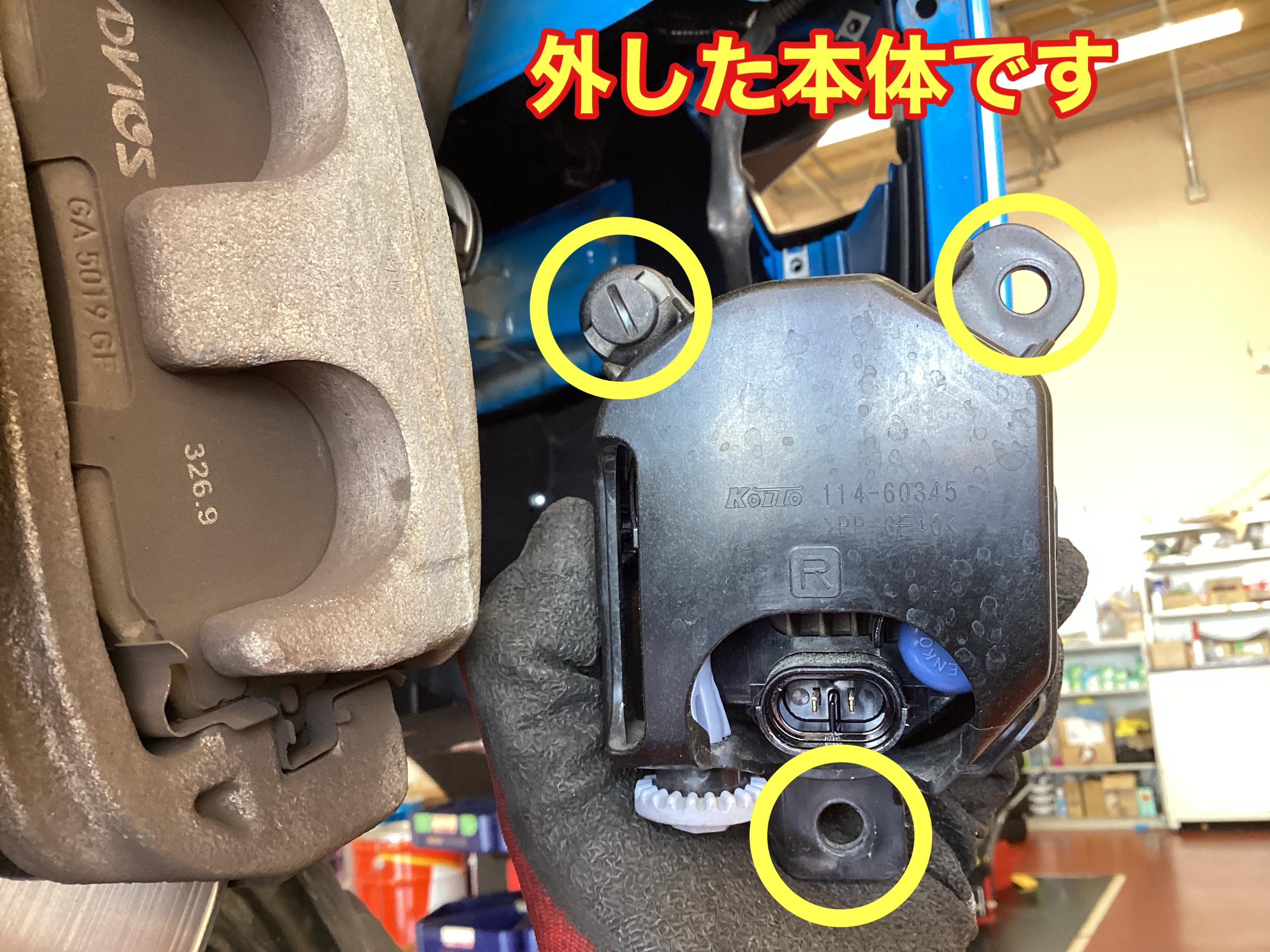

↑コチラが外した本体なのですが左上の黄丸は樹脂パーツで固定してあるので注意です。





無事にフォグが外れたので、新品のフォグレンズを用意します！(^^)

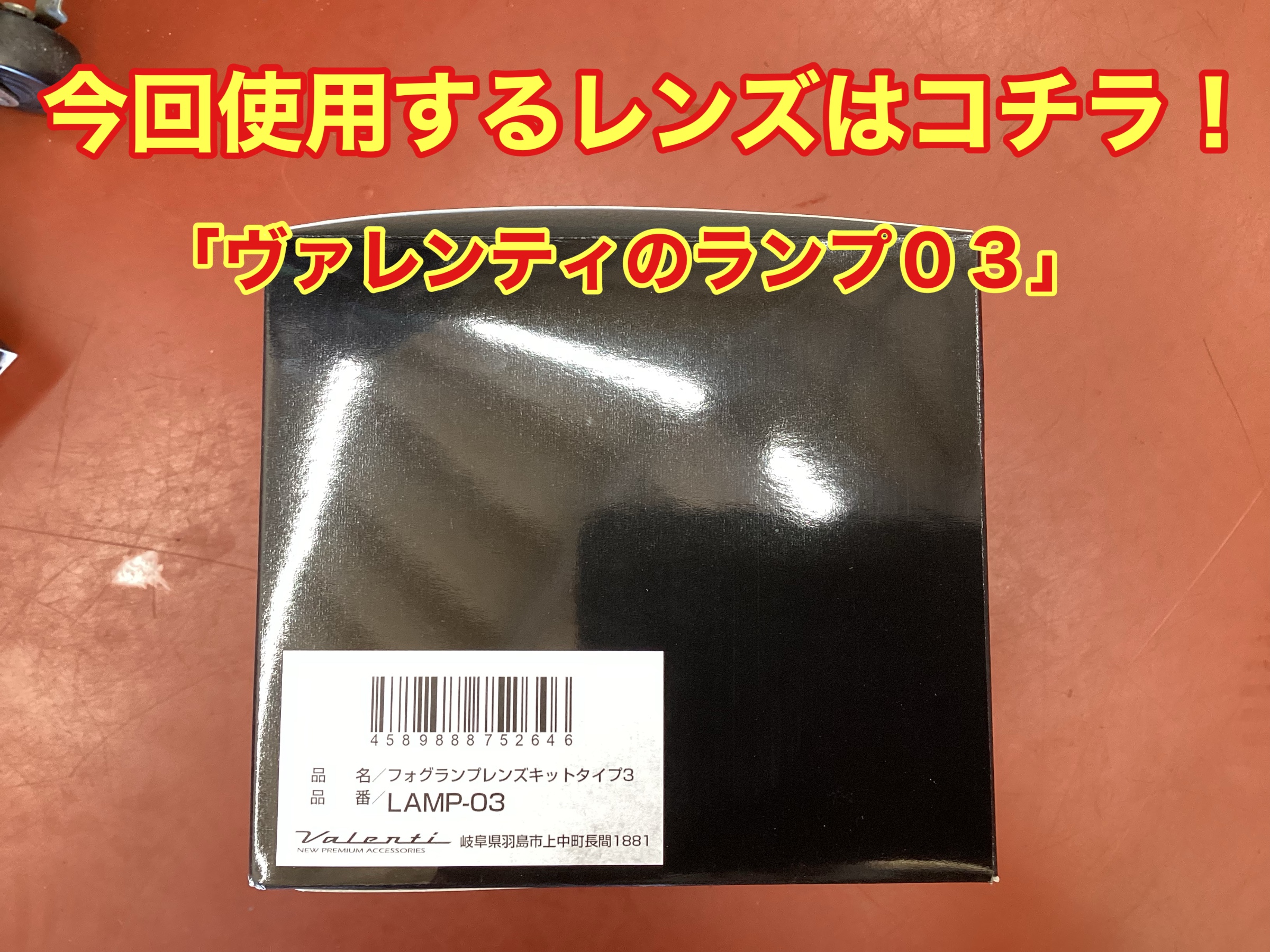

↑ご用意したのはコチラ！ヴァレンティさんのフォグランプレンズキット(ランプ03)です！





↑純正と比較すると大きさが違いますね～だいぶ小さいです。





↑レンズ本体に付属のブラケットを組み付けします。黄丸の3か所をネジで締めこみます！

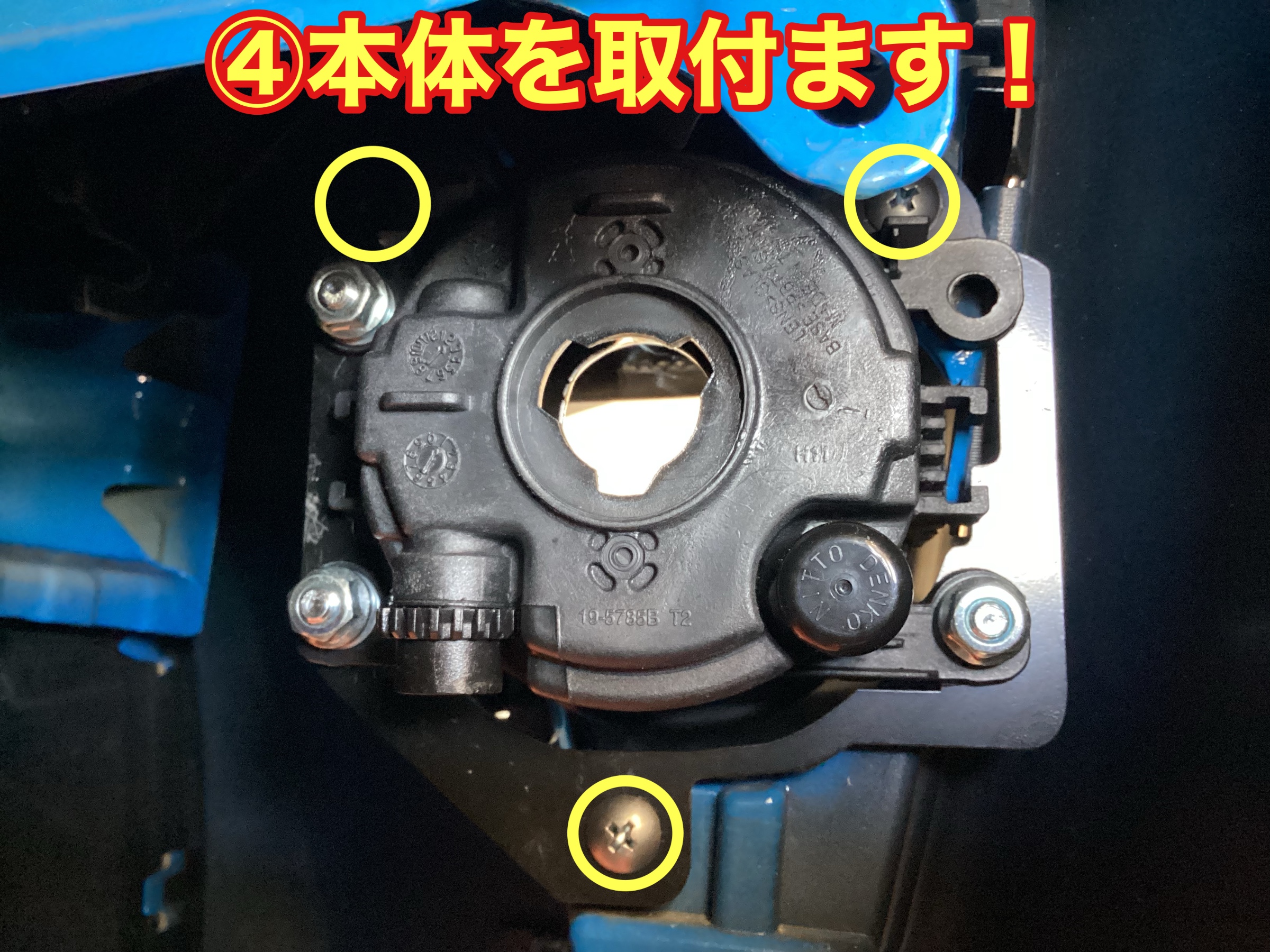

↑本体の取付は黄丸の3ヵ所を②で外した純正ネジと樹脂パーツで固定します！

 本体を取付たらいよいよバルブを装着して行きます(^^)

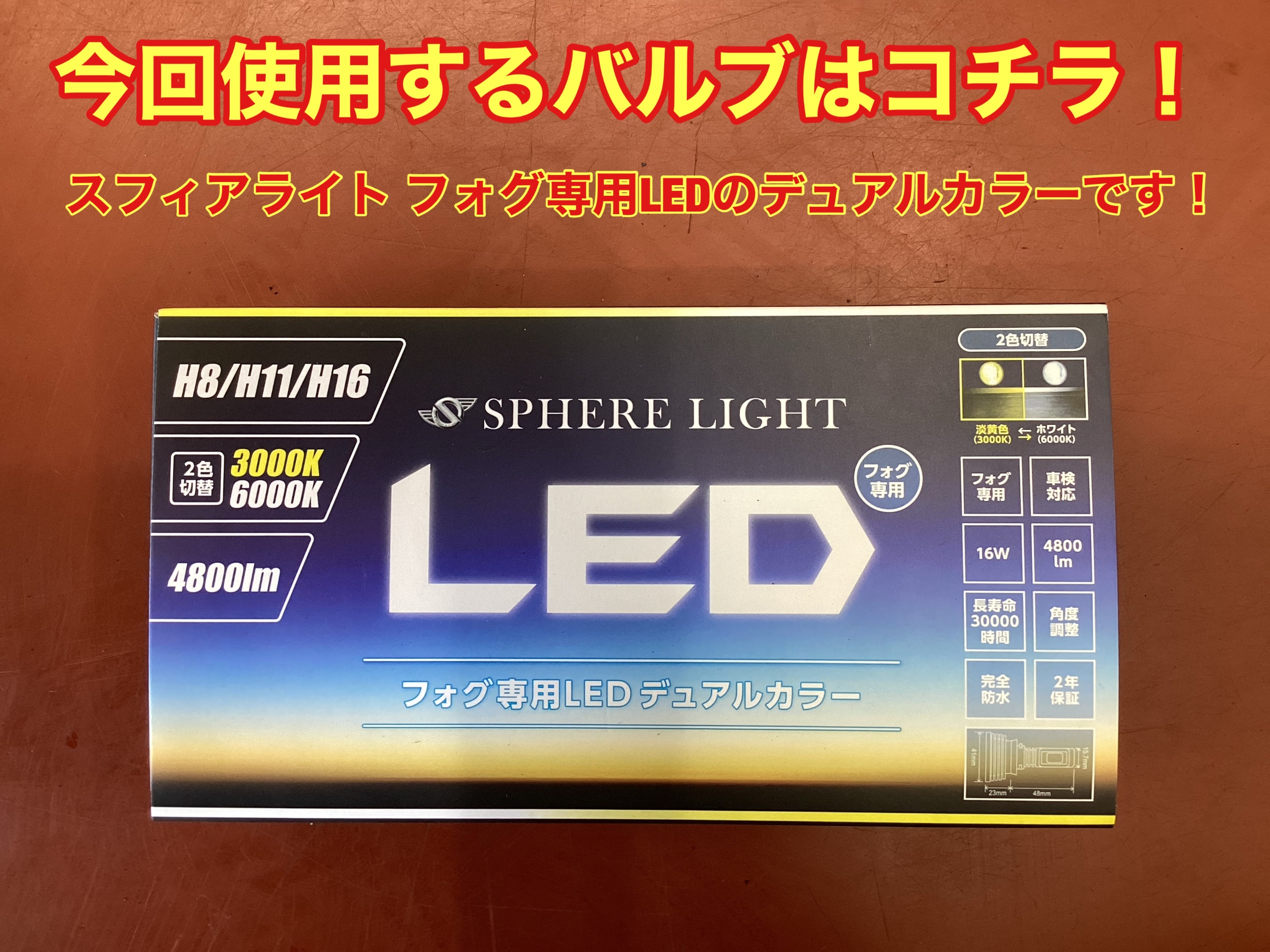

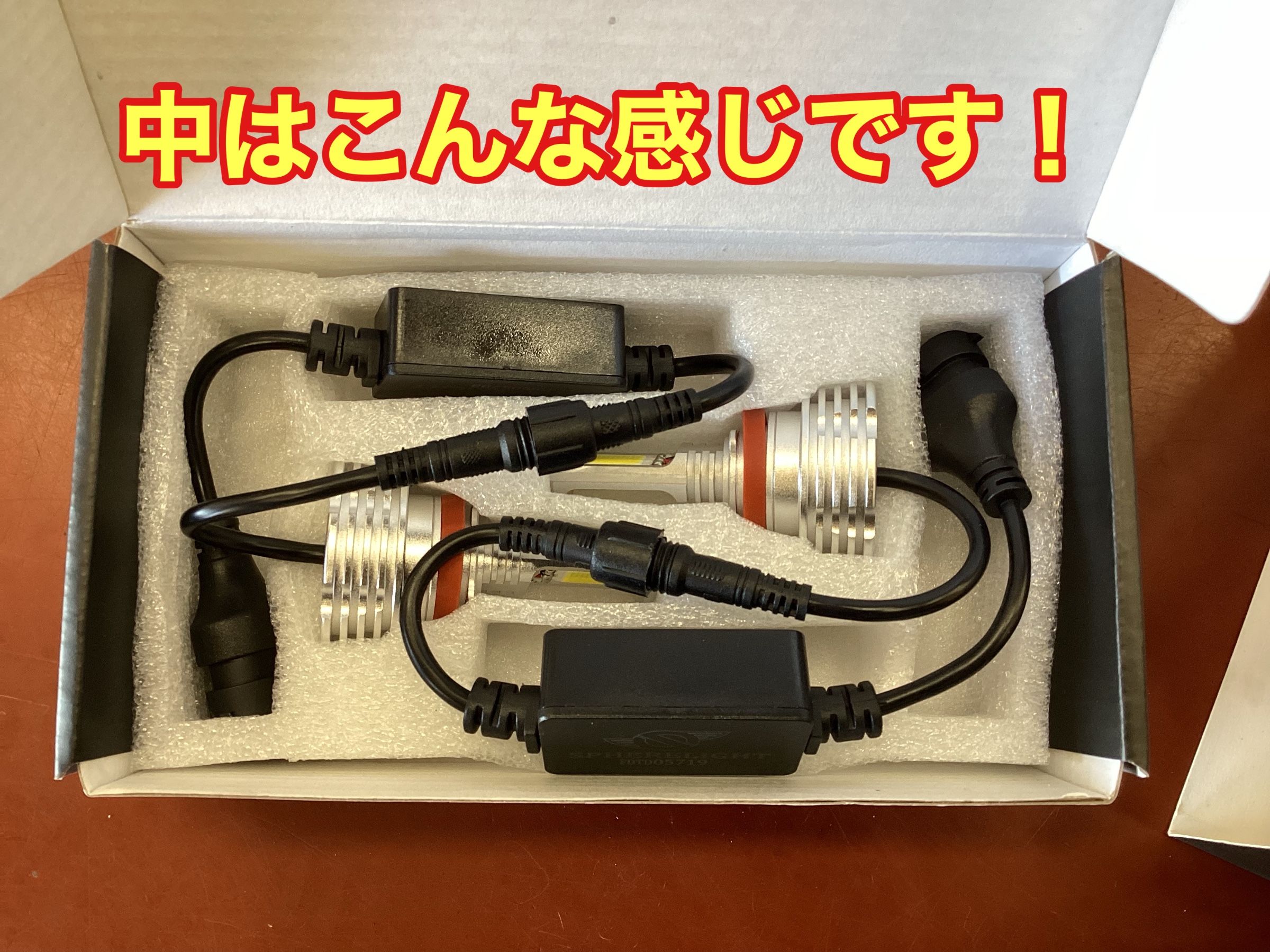

↑今回オススメさせて頂いたのはコチラ！

スフィアライトさんのフォグ専用LEDバルブ/デュアルカラーバージョンです！(^^♪

※オススメした理由は下記の中でご紹介させて頂きますので後ほど！





↑接続は簡単！車両とバルブのカプラーを接続するだけ！では早速取付て行きましょう(^^)

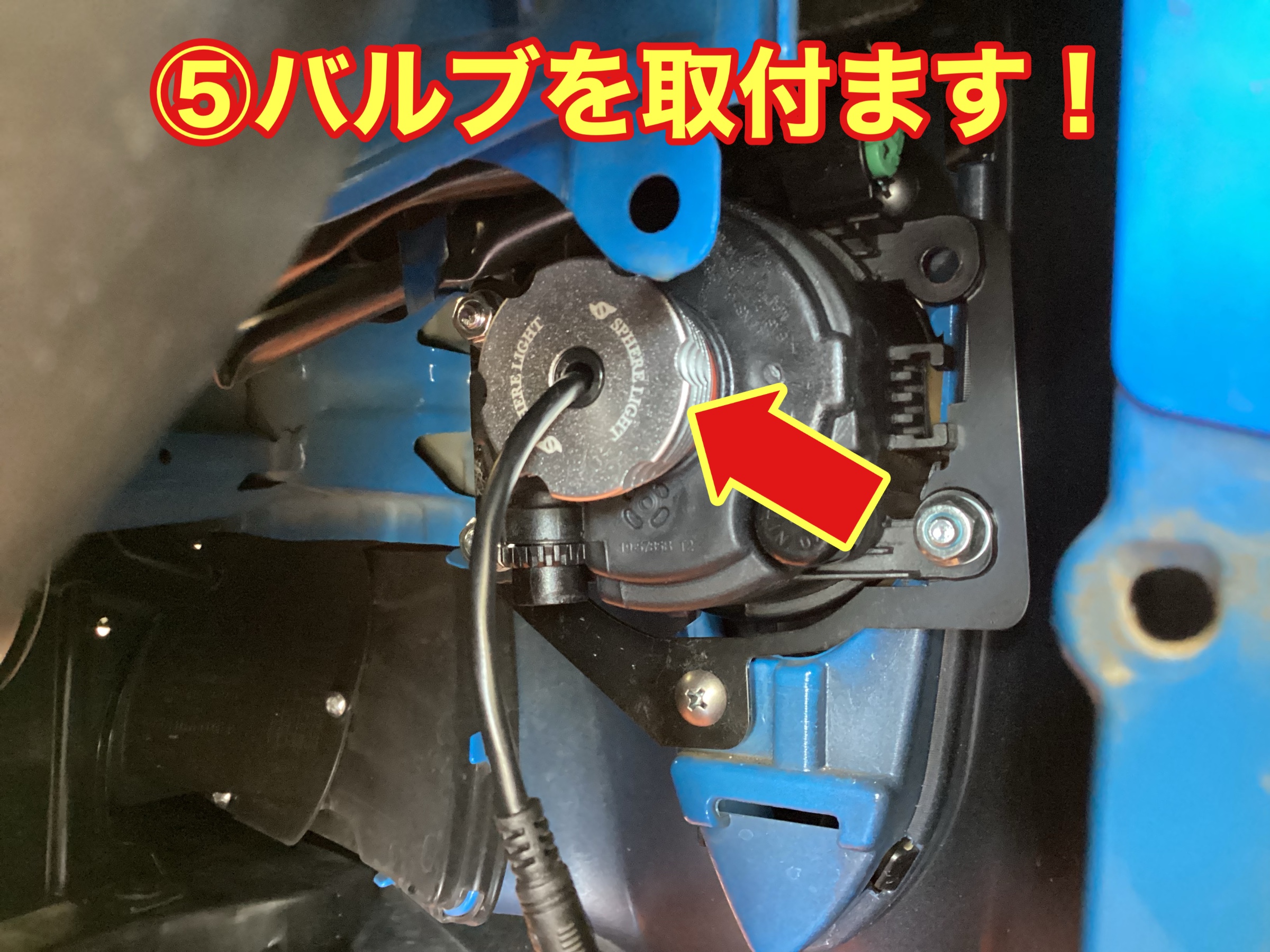

↑フォグ本体にLEDバルブを盤面に触れないよう、傷つけないよう慎重に差し込みします！

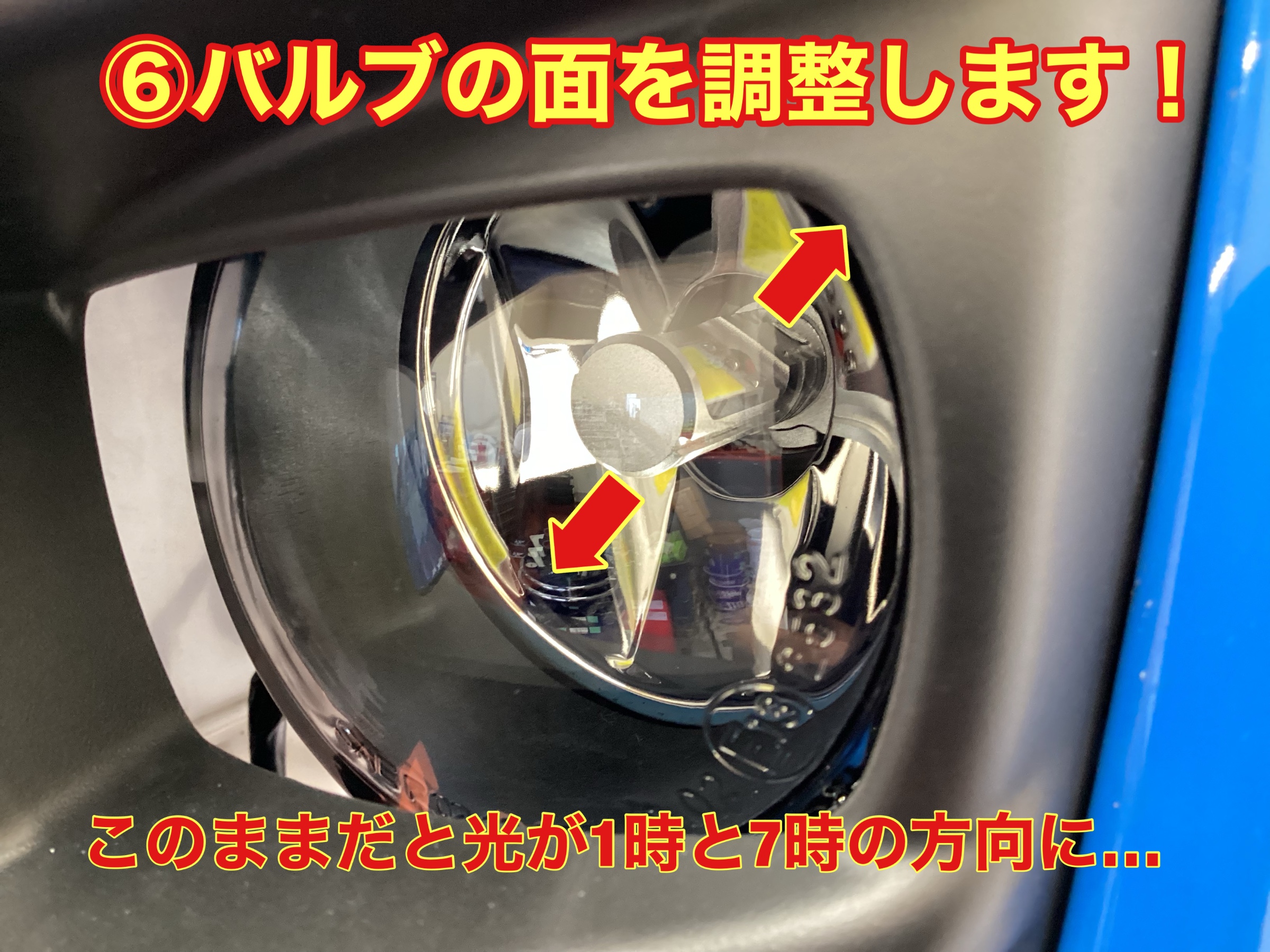

↑さて、何故コチラのスフィアライトさんをオススメしたか？と言うと....

 よくあるLEDバルブって取付すると光の盤面が上下(12時/6時)に揃わず本来照らしたい方向を

 向いてくれない物もあるんですよね。。。しかしコチラの商品は盤面が調整できるんです！！！

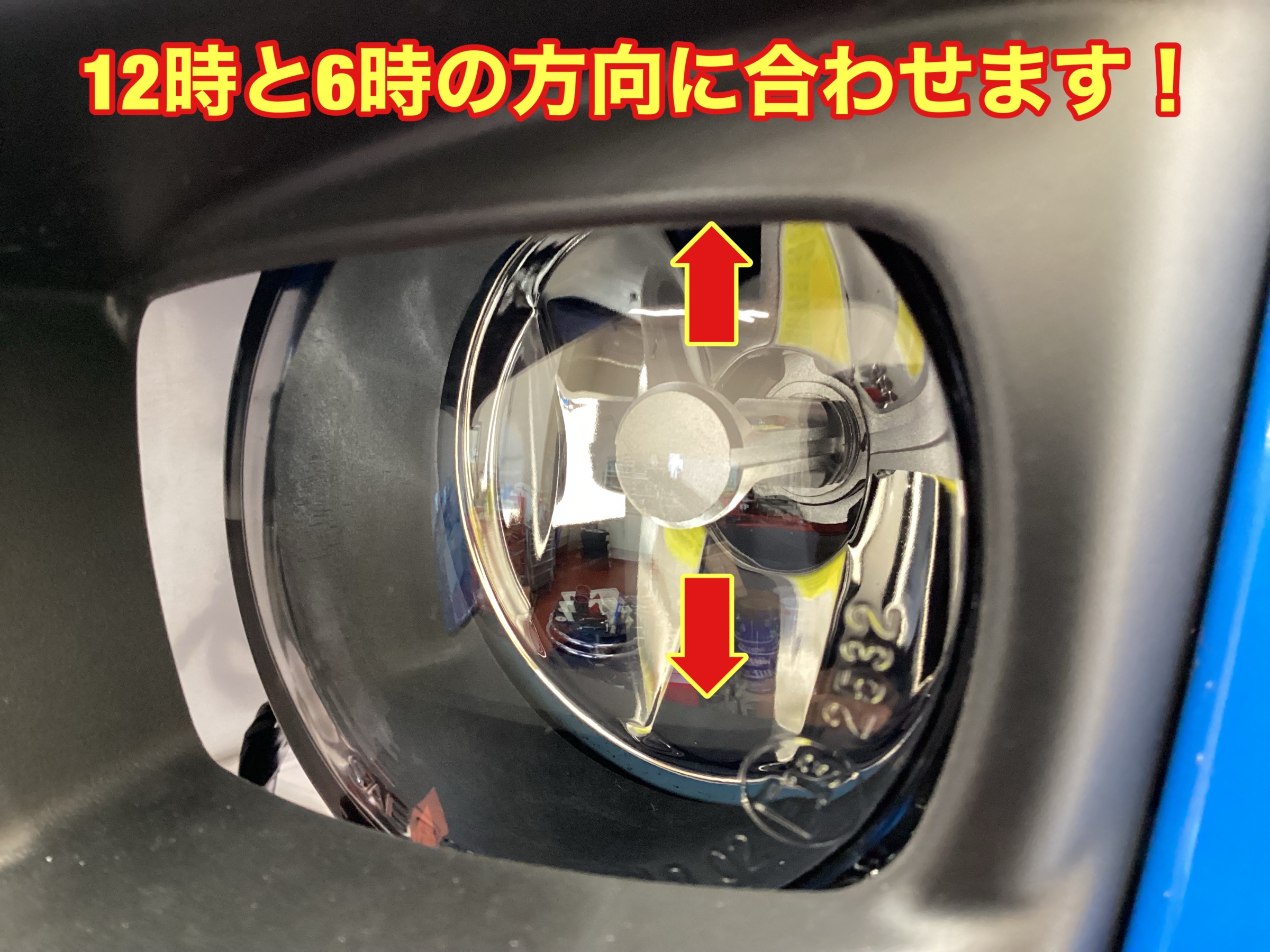

↑コチラが盤面を調整した後です！しっかり上下の方向に盤面を向ける事が出来ました！(^^♪

 これでフォグを点灯させた時の見た目はもちろん、路面の見え方も良くなりますね♪

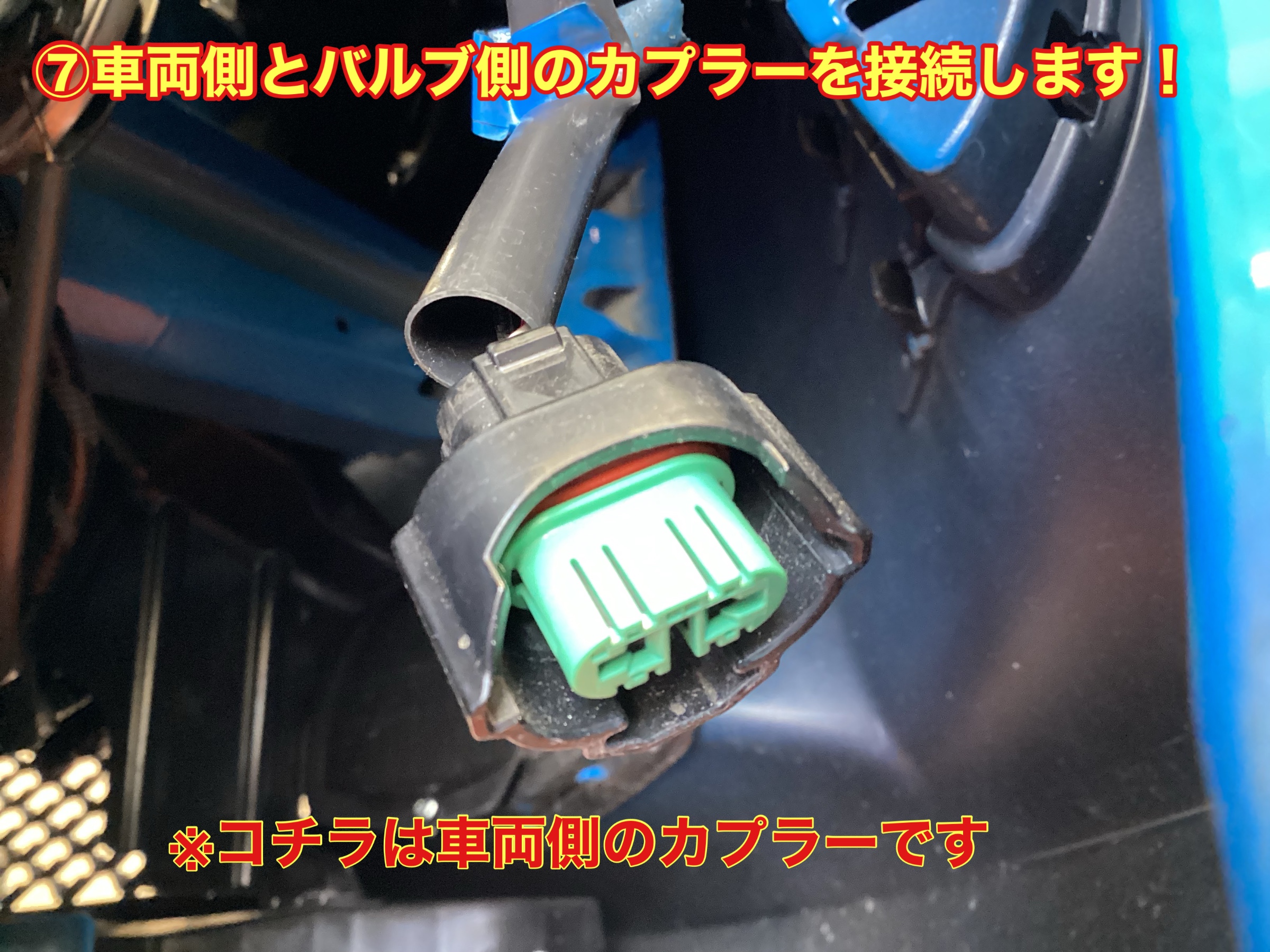

↑盤面を調整したらいよいよカプラーを接続します！車両側のカプラーにバルブのカプラーを繋ぎます！

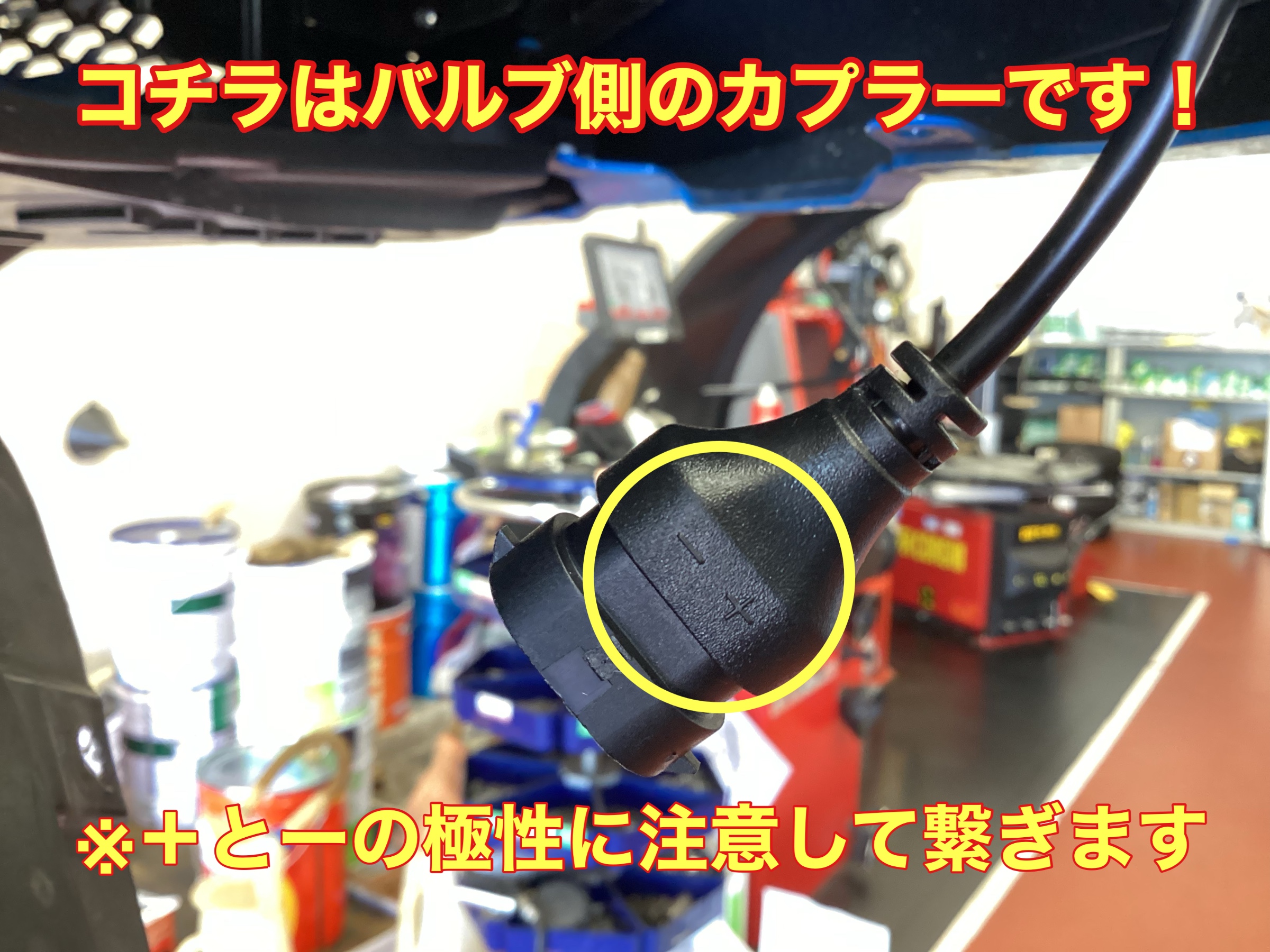

↑フォグ側のカプラーに極性が書いてあるので注意しながら接続します！





↑接続したら点灯させてみましょう！まずは白色からです(^^)

 バッチリ点灯しました！※ちなみに白色の方は6000Kとなっています。

 次に色を切り替えてみましょう！

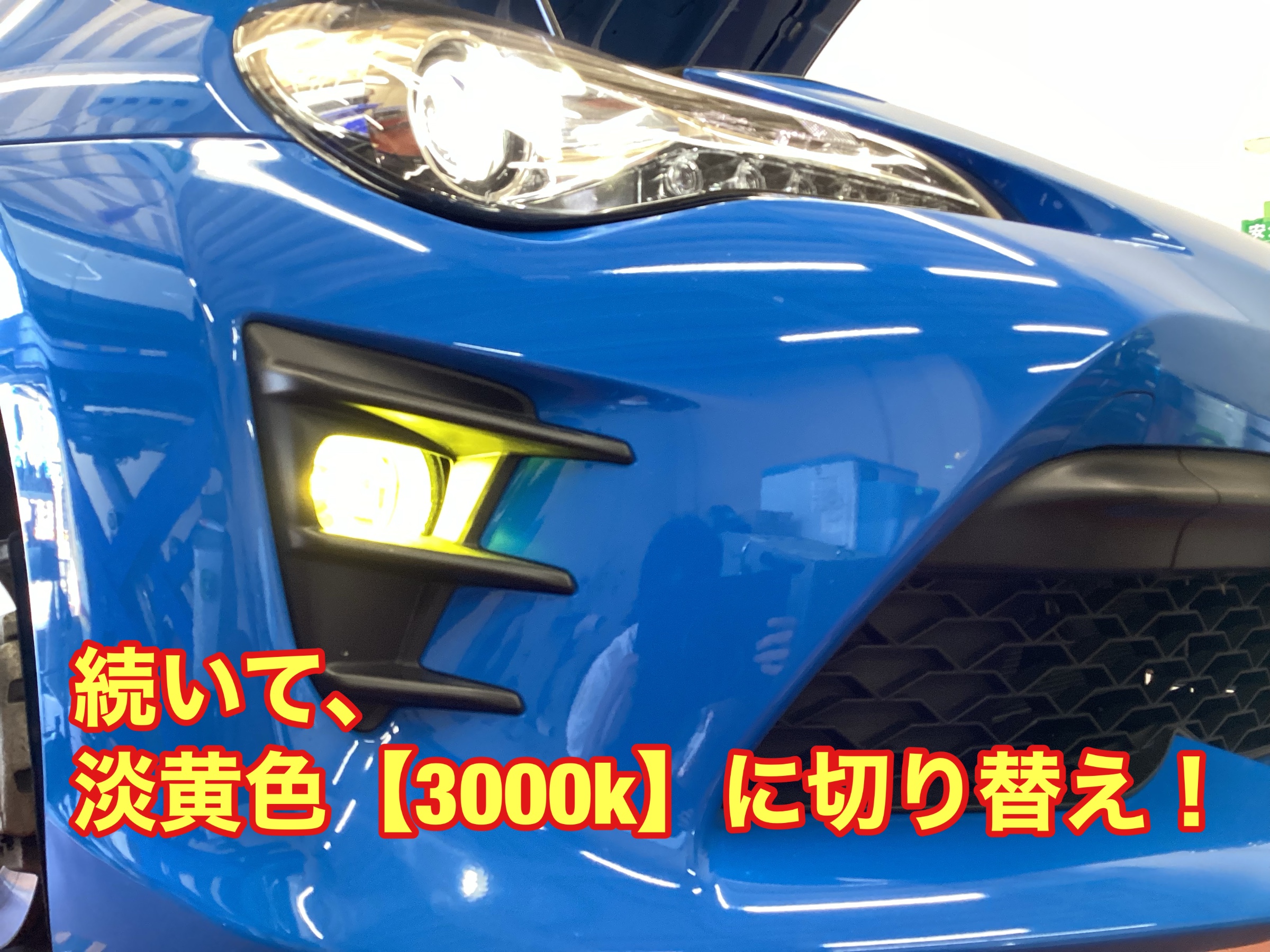

↑しっかり切り替わりました！(^^)

 淡黄色のフォグにしたかった！とＹ君の要望に応えれて良かったです(^^♪

 ※ちなみに淡黄色の方は3000Kとなっています

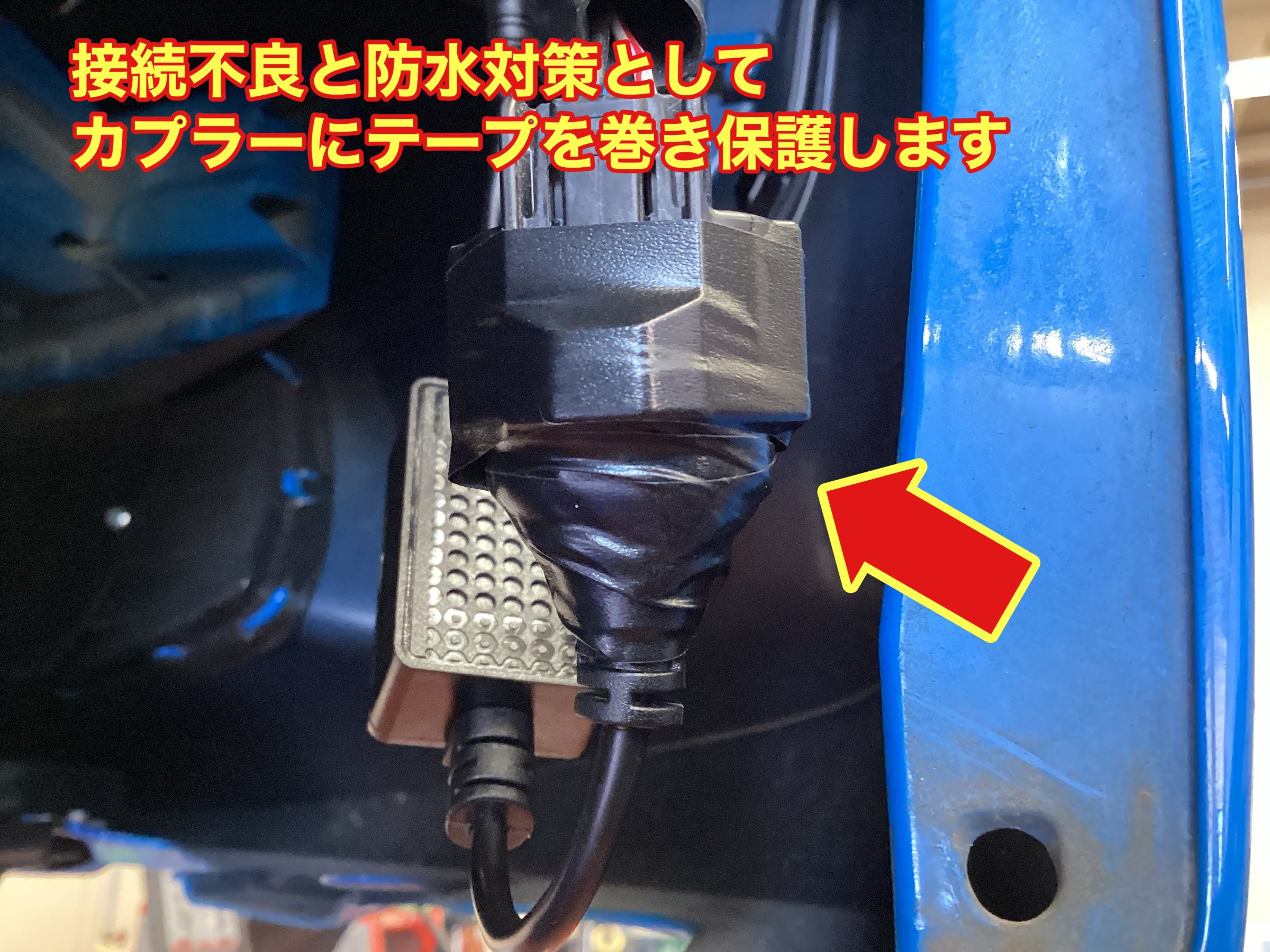

↑点灯を確認したらカプラーの接続部分に抜けと防水対策としてビニールテープを巻きます。

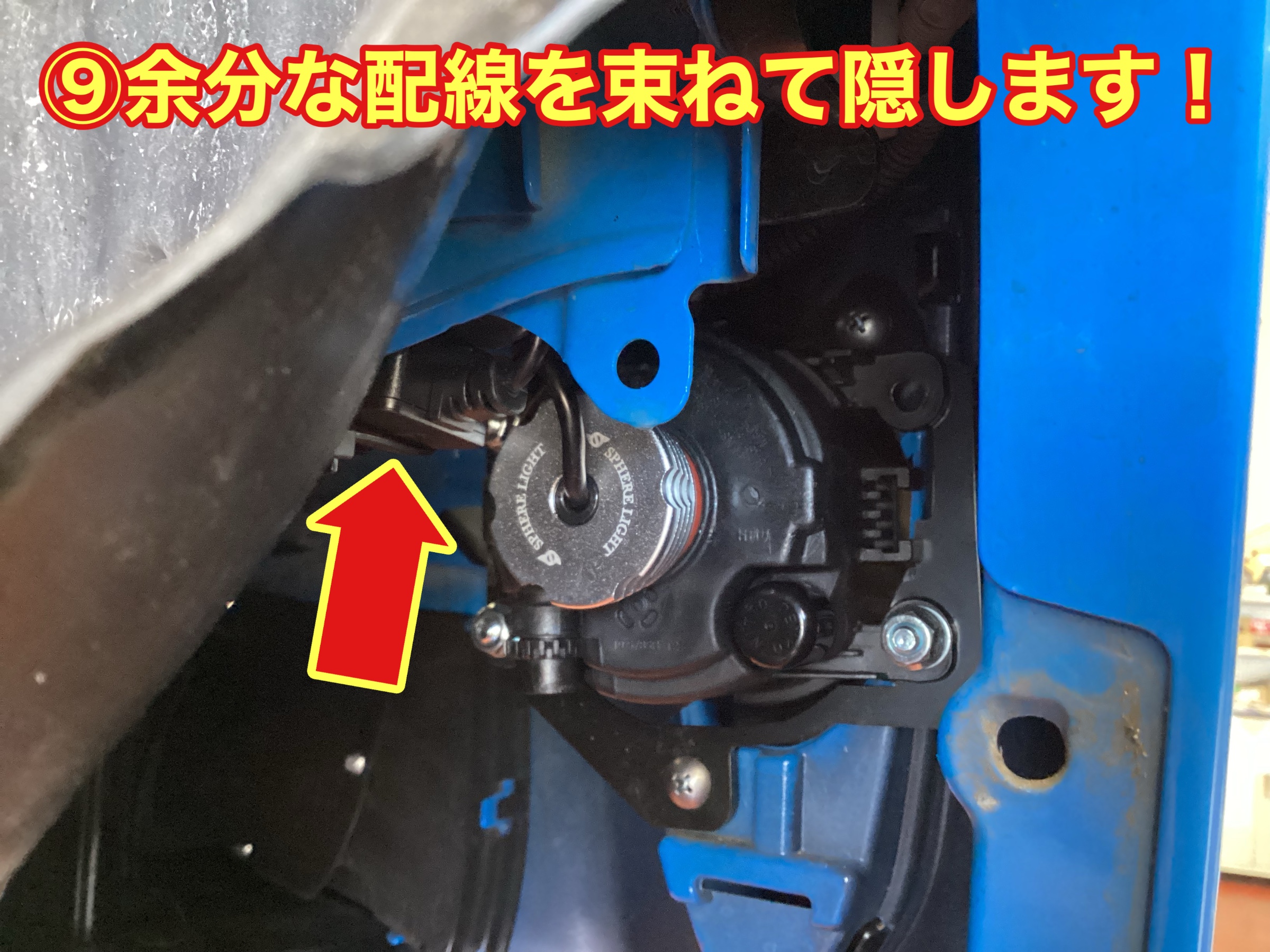

↑余分な配線等をまとめて車両に固定します(^^)

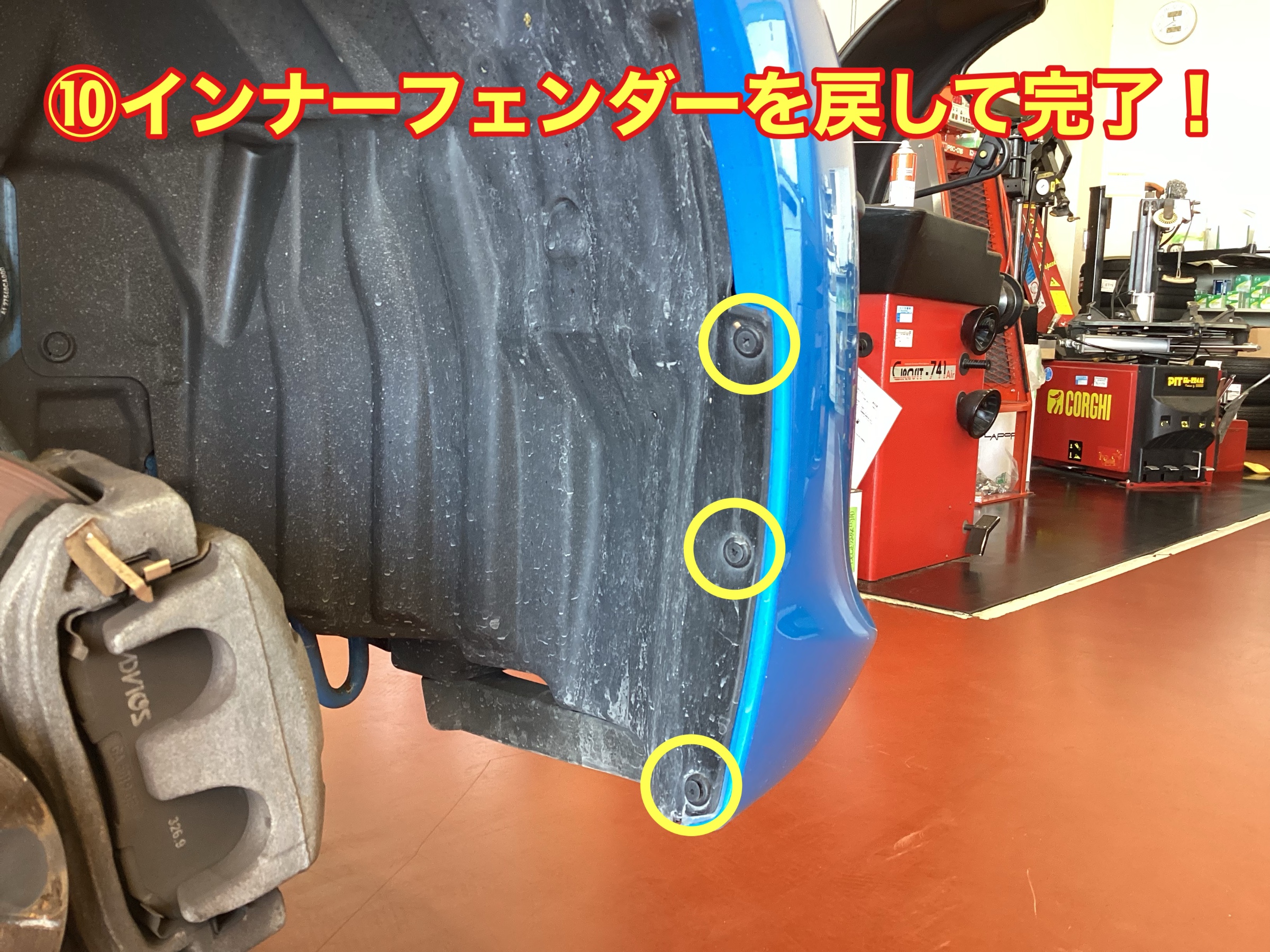

↑最後にインナーフェンダーなど外したネジや部品を戻して完了です！！
