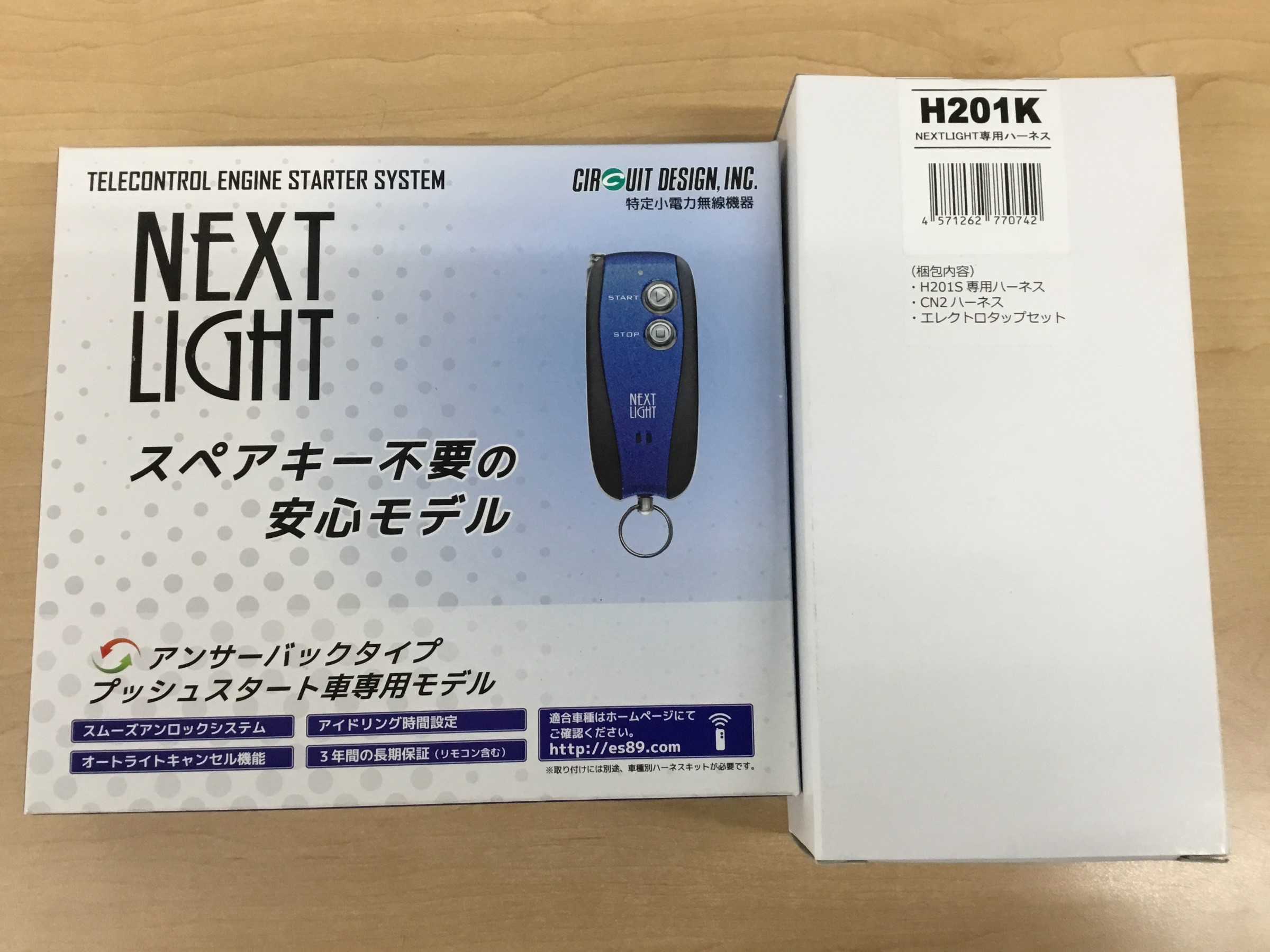

前回に引き続きフリードにサーキットデザインＥＳＬ５５リモコンエンジンスターターの取付です。

ＧＢ６フリードはプッシュスイッチ裏のカプラーはそのままでグローブＢＯＸ上部の

スマートキーＥＣＵＢＯＸに配線していきます。

（プッシュスイッチカプラーに割込みしないタイプは私は初めてでした～）

まず初めにお車のバッテリーのマイナス端子を外して３分以上放置します。

これをしないとカプラーの抜き差しでＥＣＵが故障するかもしれませんので！！

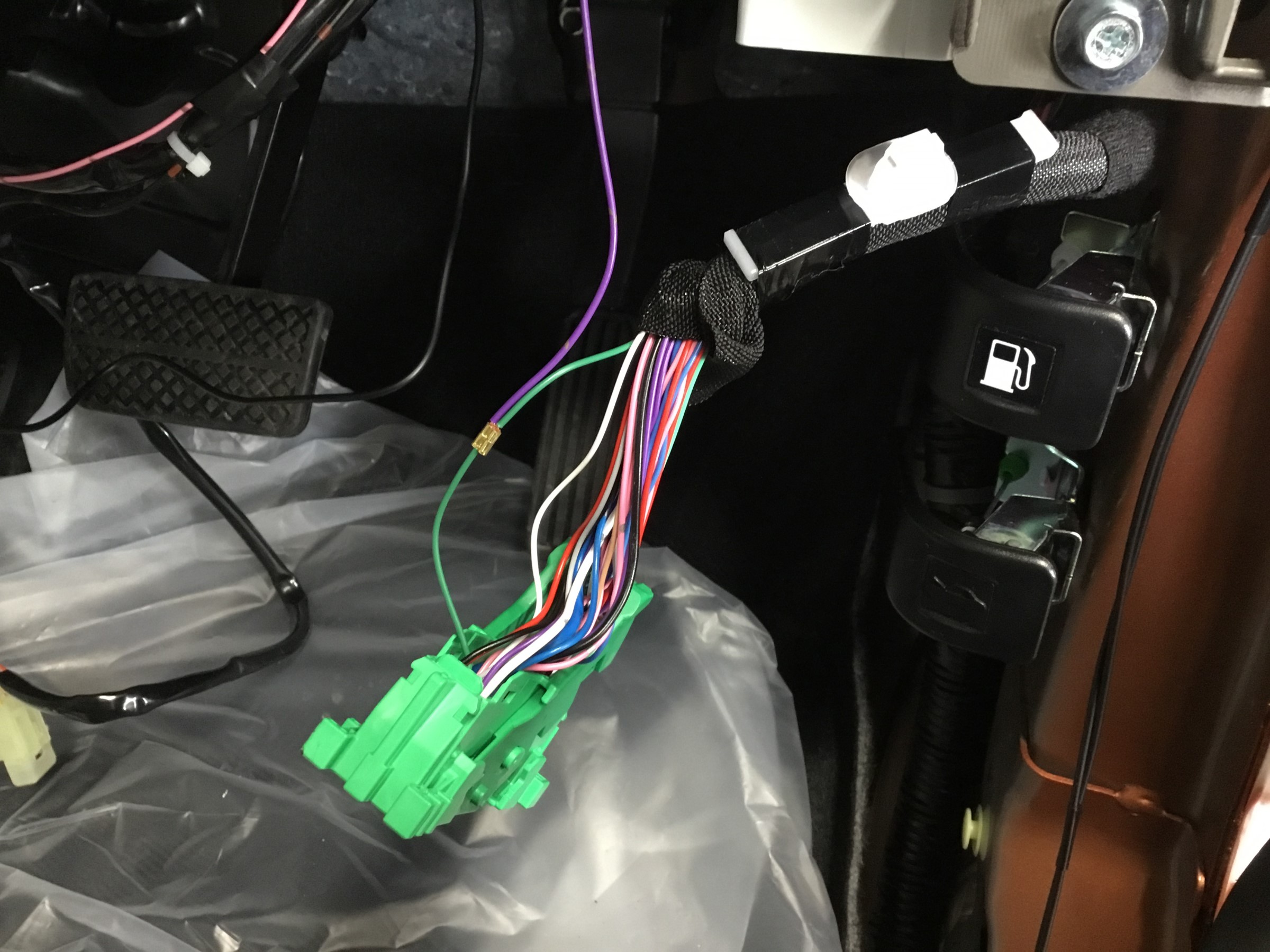

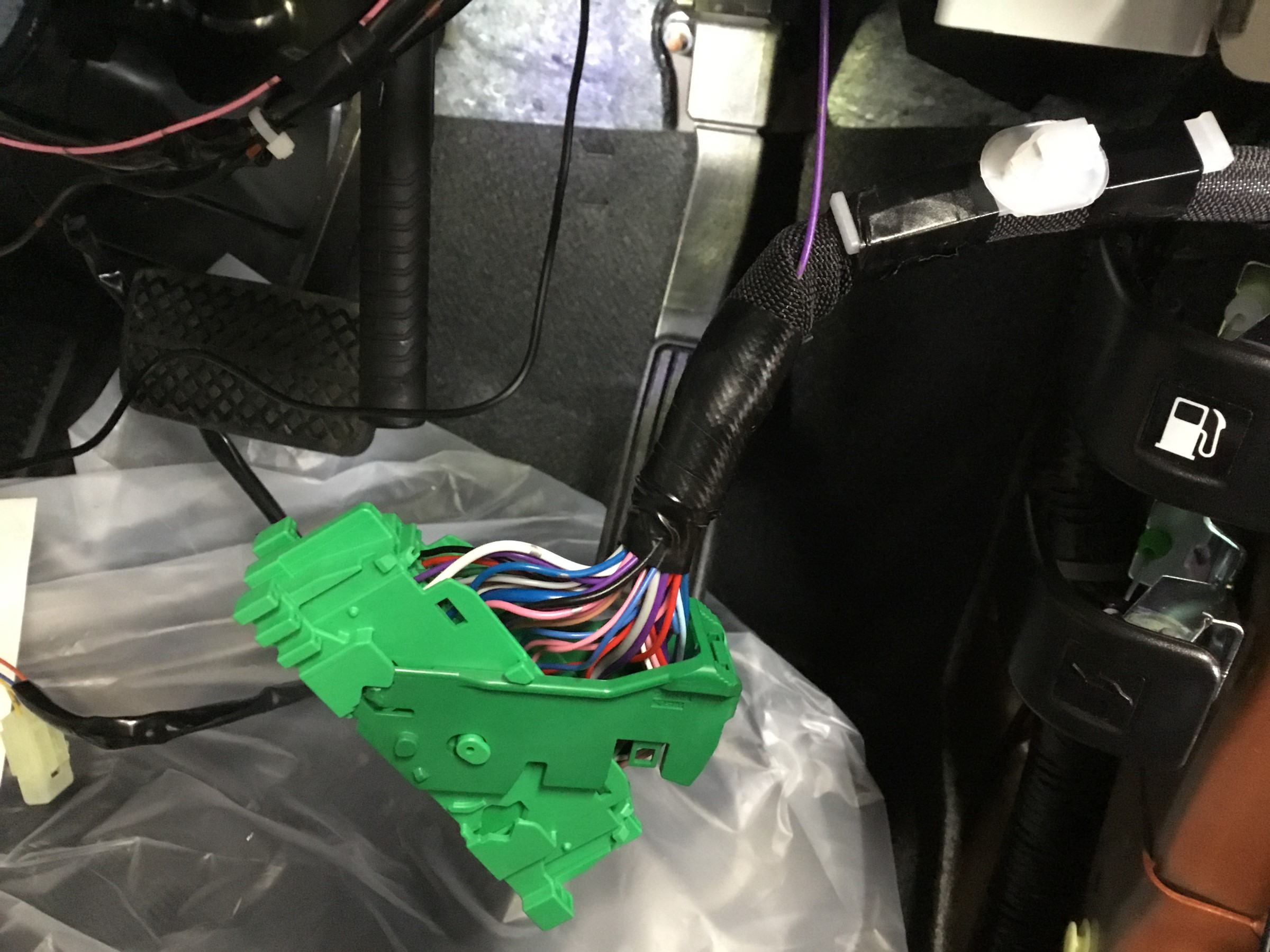

まずブレーキの上部にあるフットブレーキカプラを外して作業しやすい所まで引っ張り出します。

（ガソリンとハイブリットではブレーキカプラの形状が違うので注意）

運転席側のヒューズＢＯＸのカプラーにドア線を付けます。

配線し終えたらハーネステープで巻きなおします。

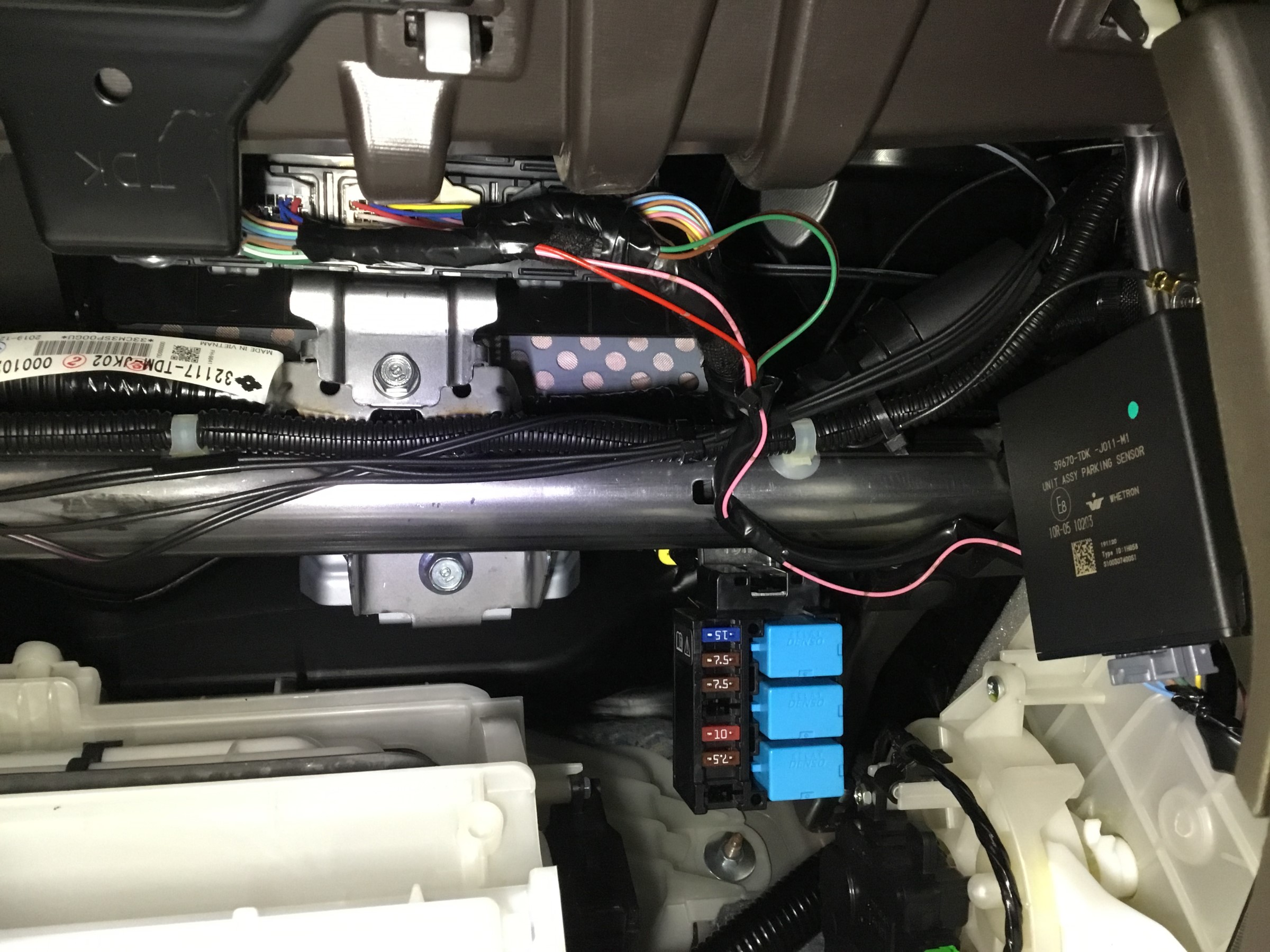

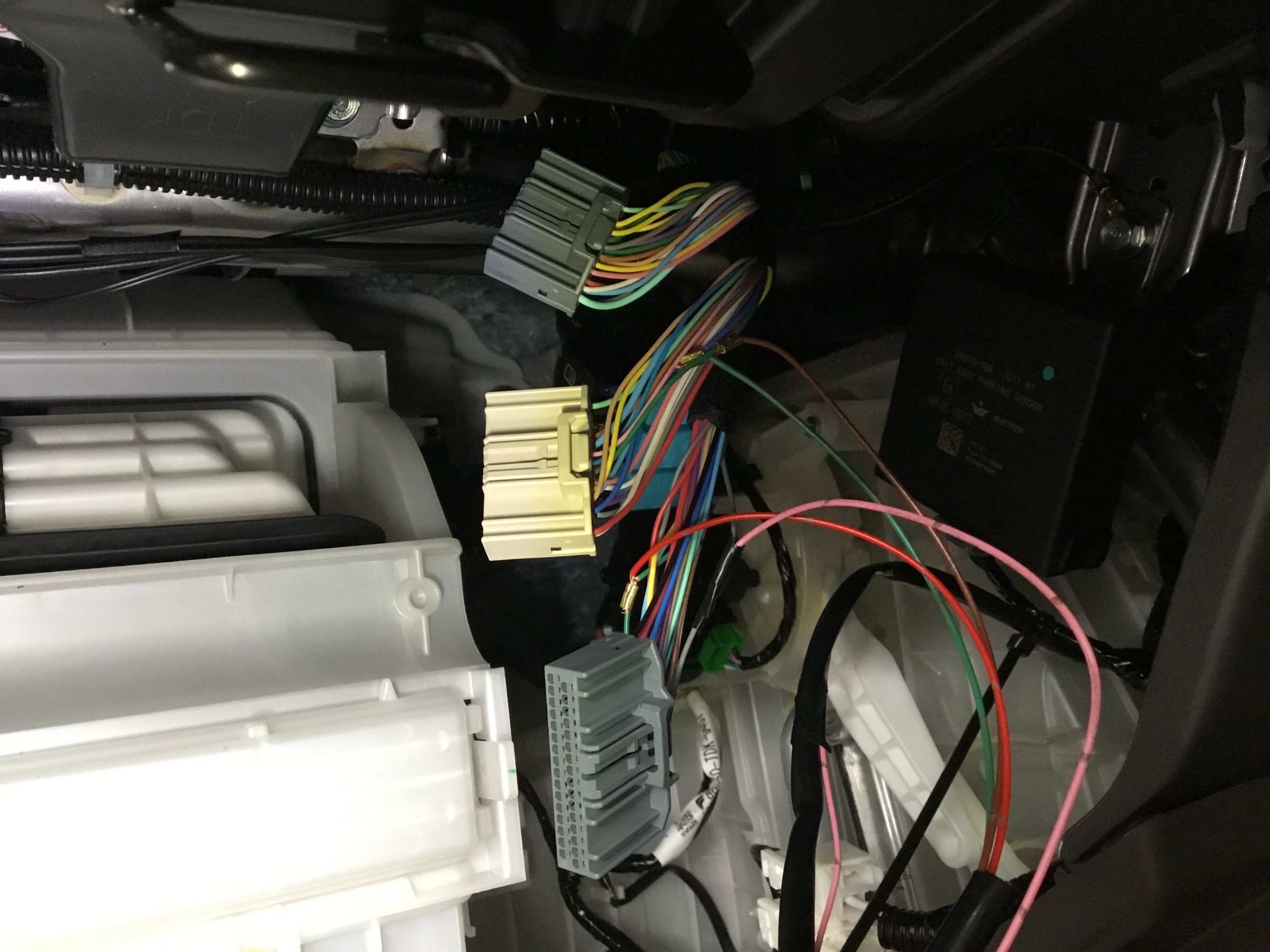

グローブＢＯＸ上部にあるＥＣＵのカプラーに配線します。

これで取り付けは終了～。

バッテリー端子を付けて完成です！

ワンポイントではないですが私が今回の様に用品取付する場合は、

まず本体を固定する場所を決めてから配線します。

そうすると余分な線はカット出来ますのでスッキリします！

今回はこれでおしまいです！次回も作業風景をアップしますね～
