前回バラシ編に続いて、



取付編です。

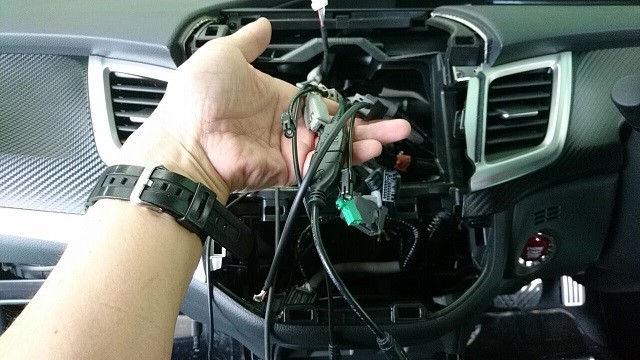

まずは、ナビ装着スペシャルパッケージによって、



事前に装着されているGPS・テレビアンテナ・そしてエアコンパネル下部にあるUSBから来ている配線に、



変換の配線をカプラーオン！

※HDMIは、パネル裏の配線交換と、パイオニア製に装着できるようMICRO HDMIに変換が必要





そして、今回はナビ連動タイプのドラレコを装着するため、



カメラ・本体ユニットを取り付けます。

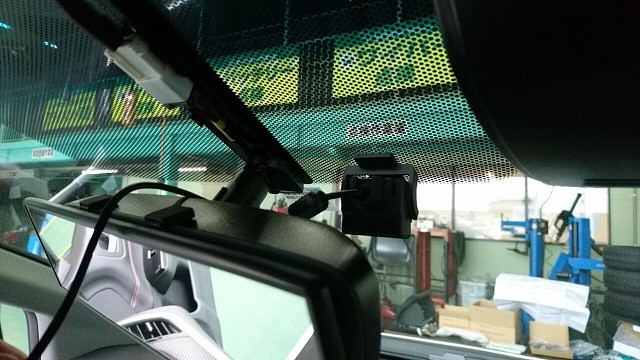

カメラはミラー裏側で、ワイパー拭き取りが行われるところへ！

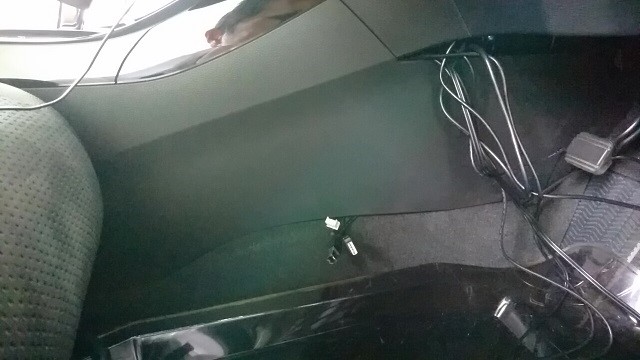

足元内側に本体を装着するため、



電源線・カメラ線・ナビへのリンクするための配線をそこに。

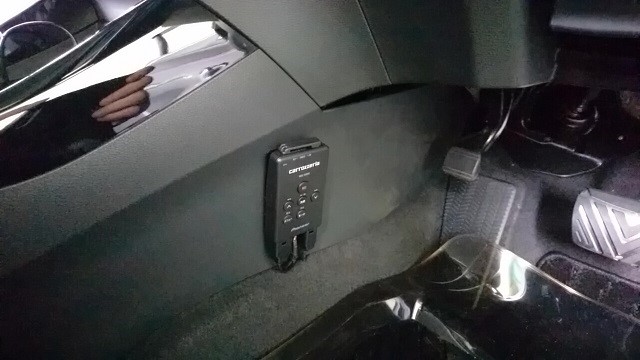

こんな感じで本体ユニット取付です！

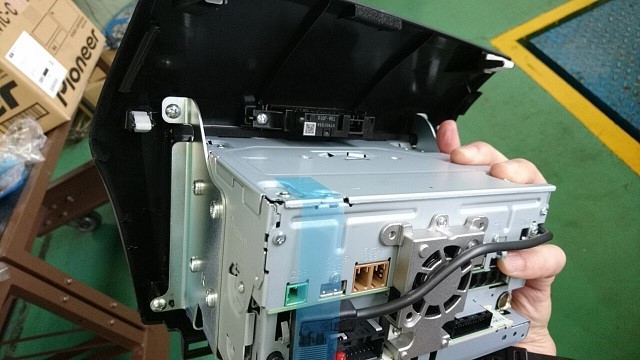

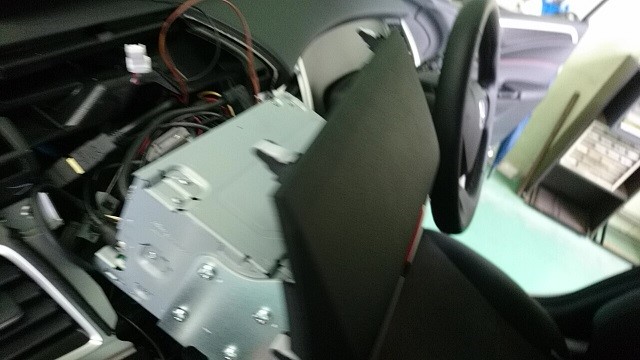

そして、ナビ本体を、8インチ専用のパネル・金具で固定し、





それぞれの配線を、本体につなぎ、

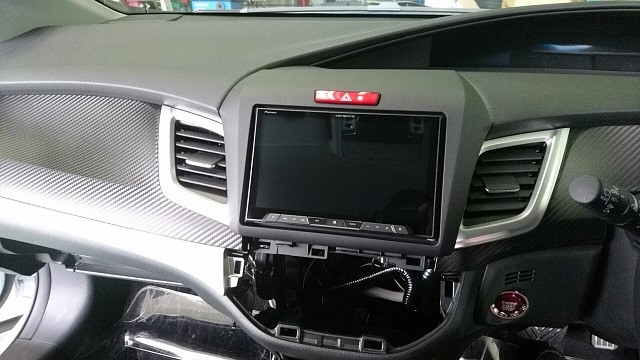

仮取付完了！



動作確認していきましょう！

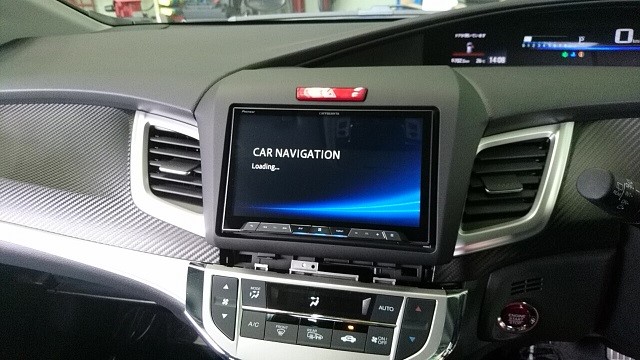

とりあえず電源は入りました！





画像加工してますが、TVの入りはOK！



ステアリングリモコンの作動もOK！

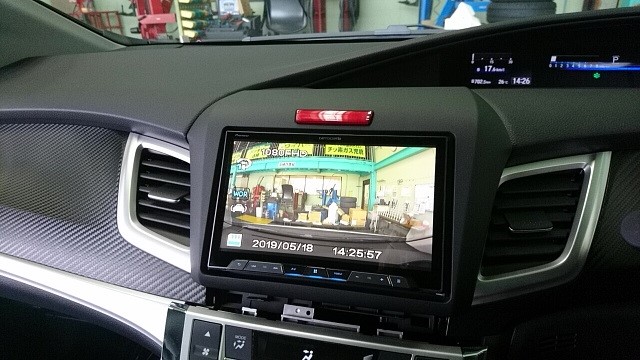

ナビの連動もOK！



これで新しい車の充実カーラーフが楽しめそうです！！
