こんにちは！

今日は８６の油温計の取り付けです。

商品：デフィ　レーサーゲージ　油温計

URL：デフィ　メーター

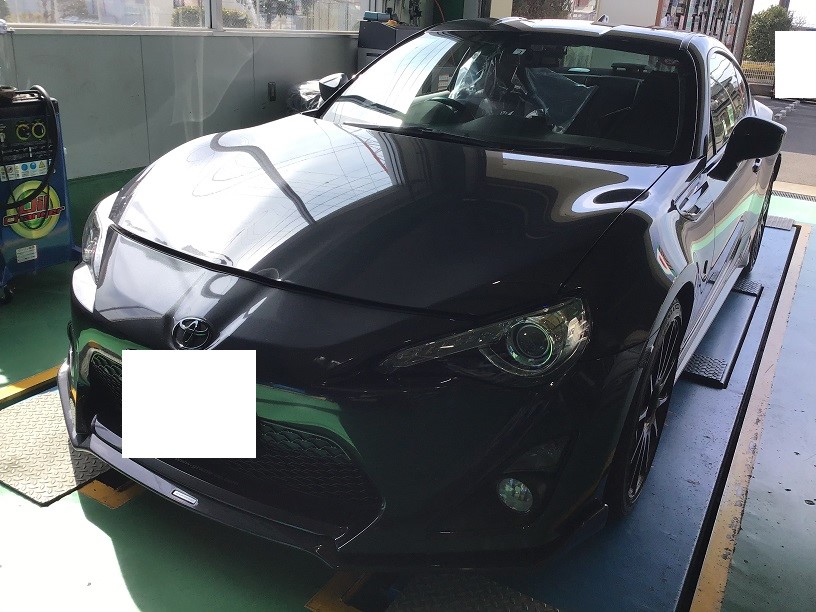

車種：８６

早速作業開始です。

まずはエンジンルーム内から作業していきます。

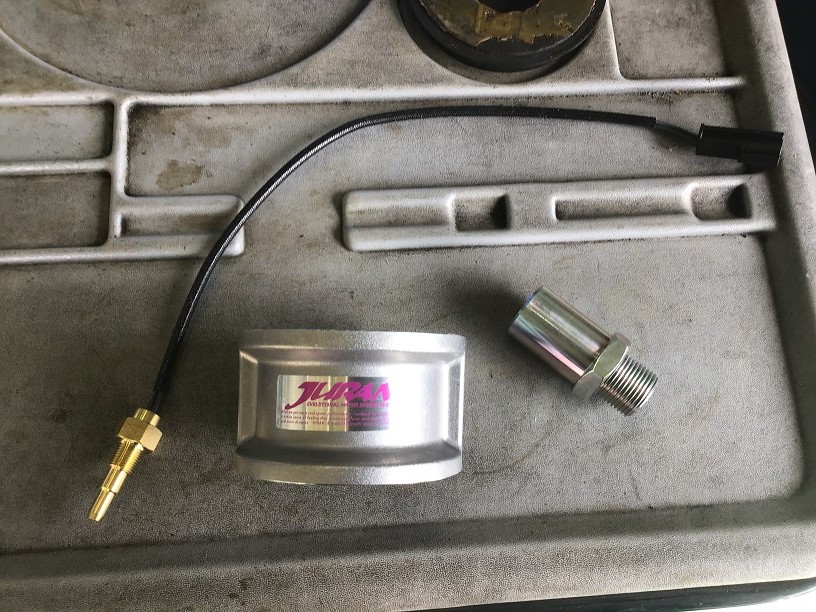

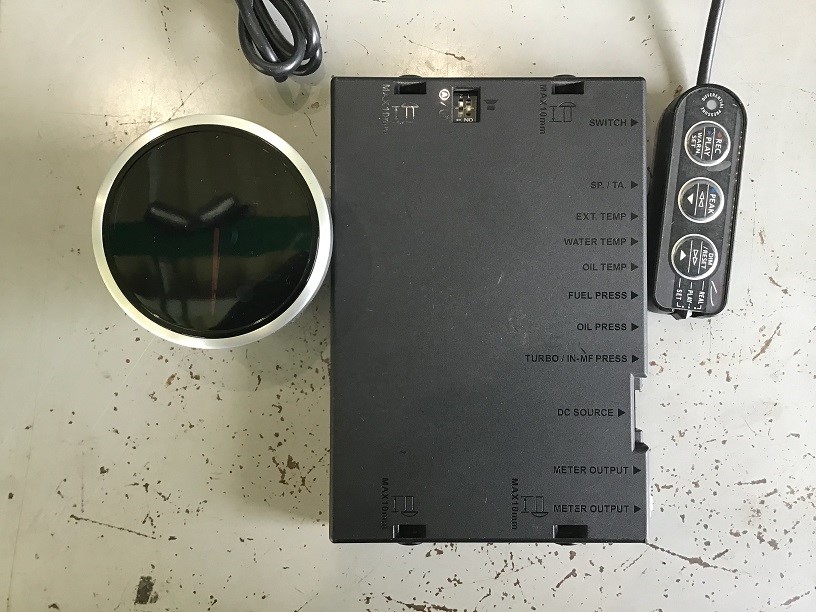

このステーと油温計を取り付けて行きます。

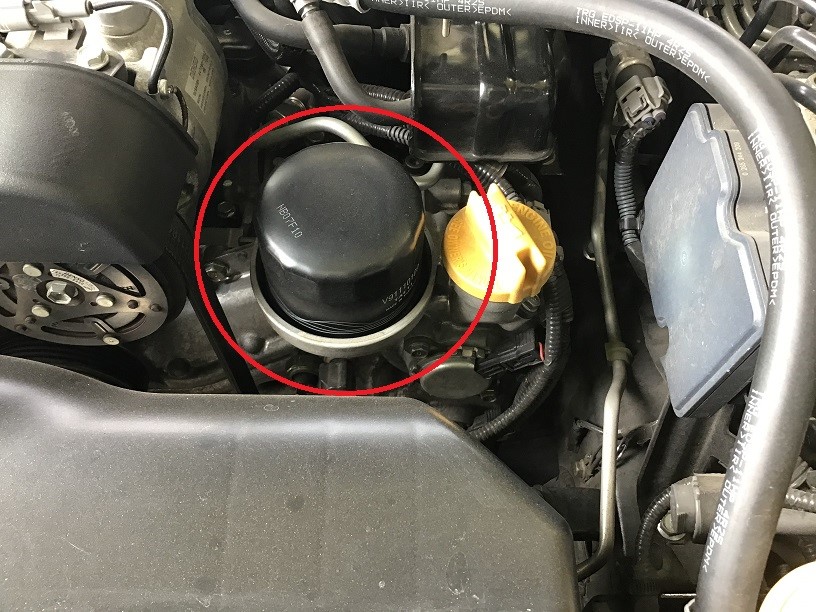

オイルフィルターの間にステーを取り付けます。

８６の場合はフィルターが下向きに付いているのでオイルを補充しなくても大丈夫です。

作業もしやすい位置に付いているのでありがたいです(*^-^*)

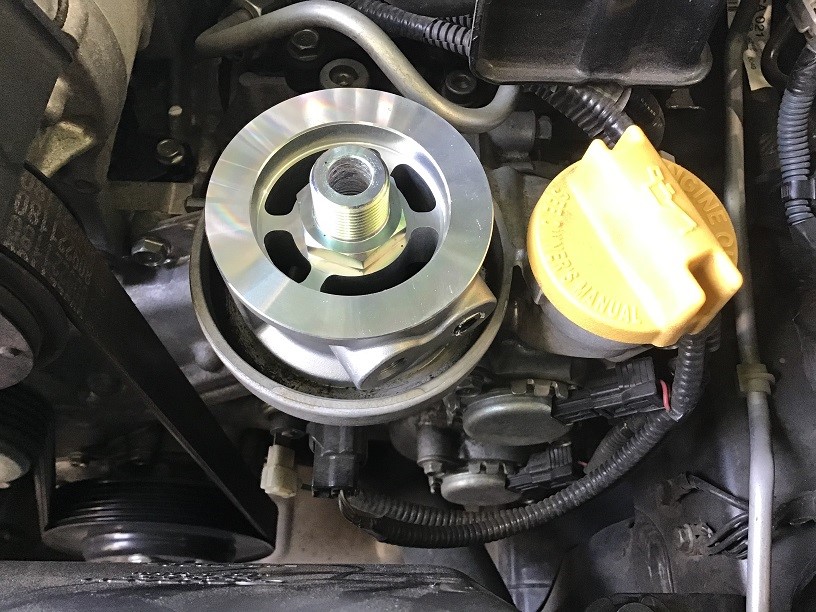

こんな感じにステーを取り付けます。

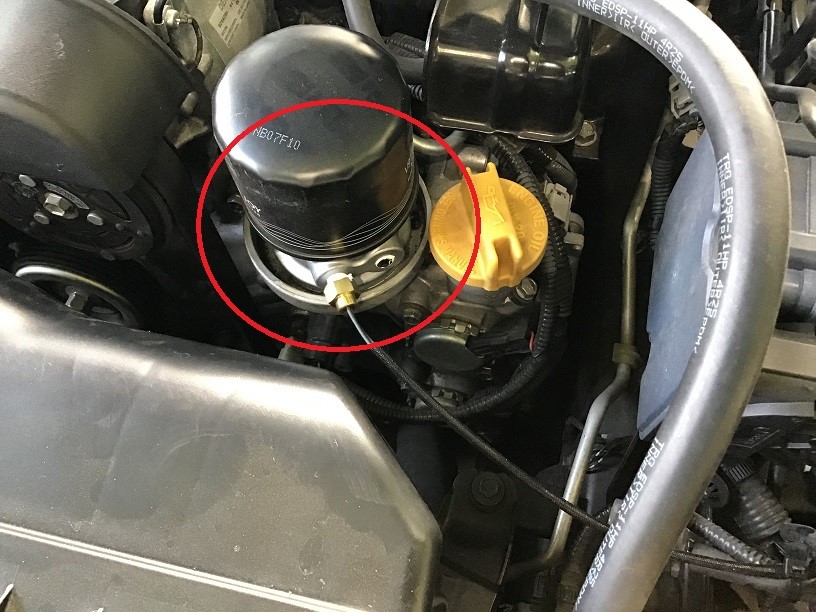

フィルターと油温計を付けるとこんな感じです。

油温計のネジの部分はシールテープでオイルが滲まないようにしましょう。

あとは配線を車内に持っていきます。

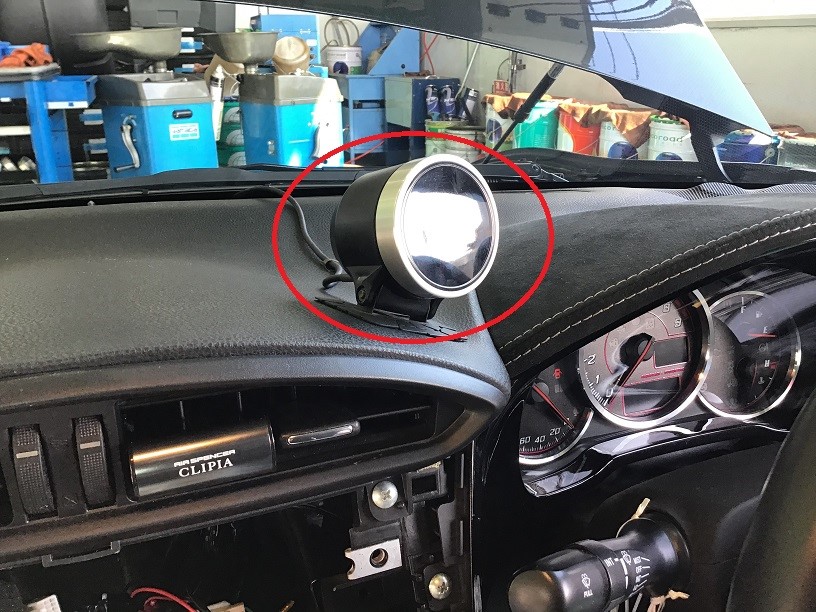

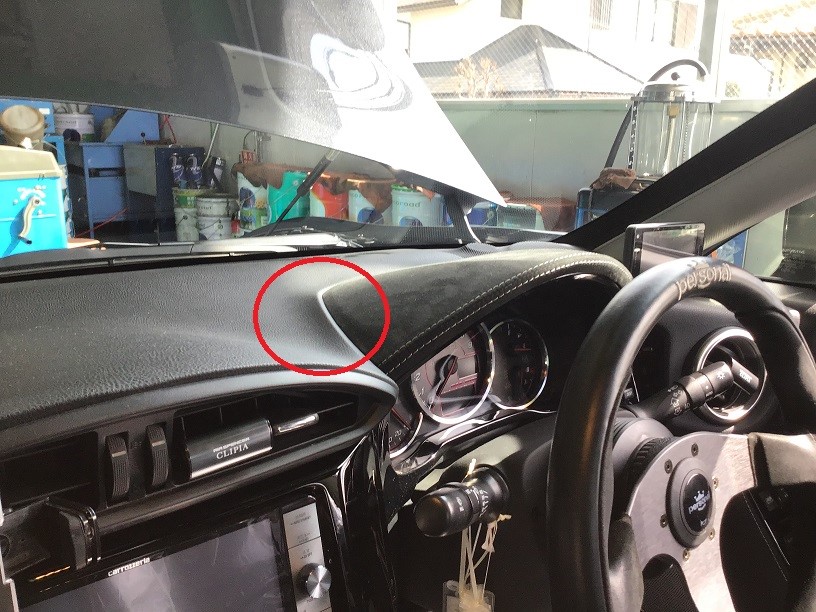

メーターはこの赤枠の位置に取り付けます。

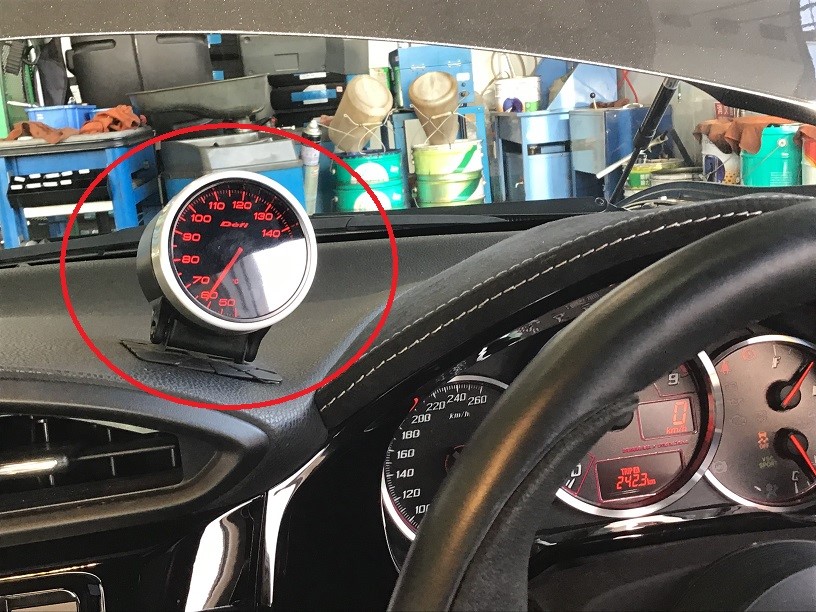

こんな感じです。

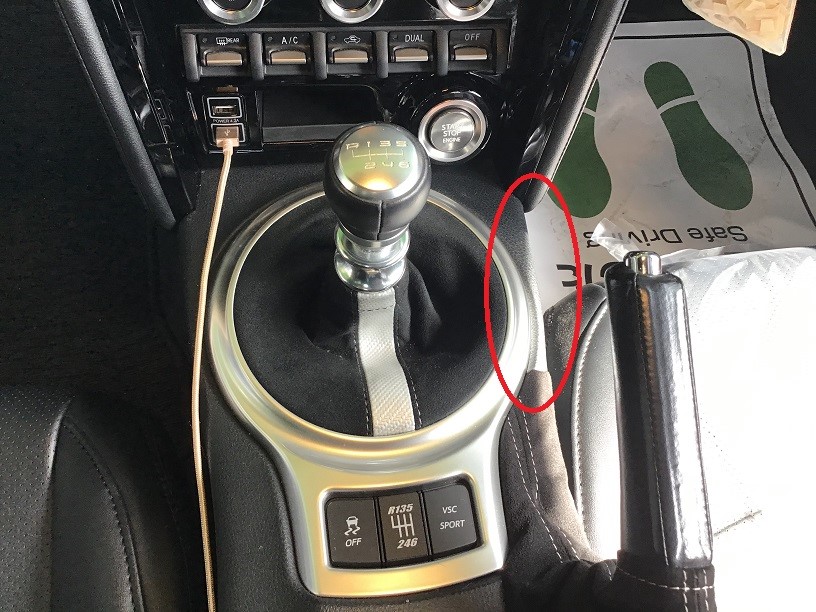

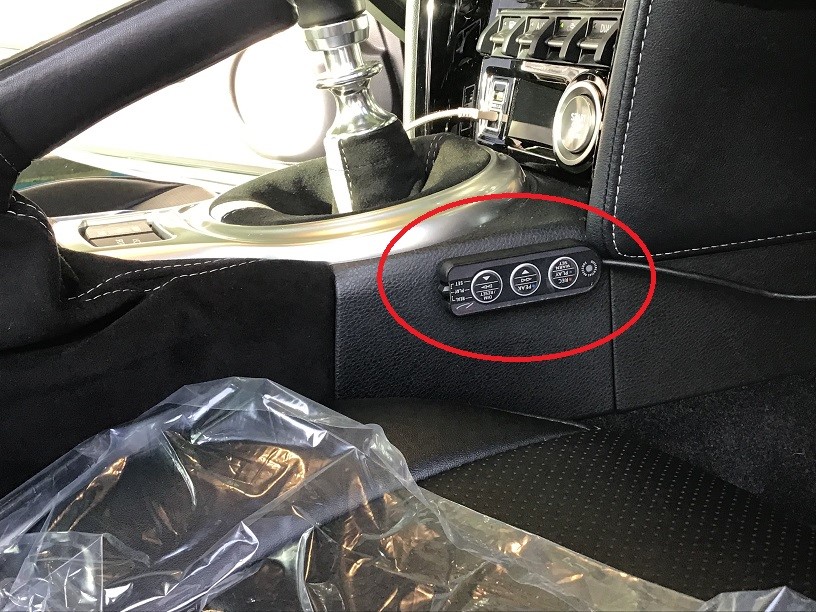

スイッチはこの赤枠に取り付けます。

こんな感じです。

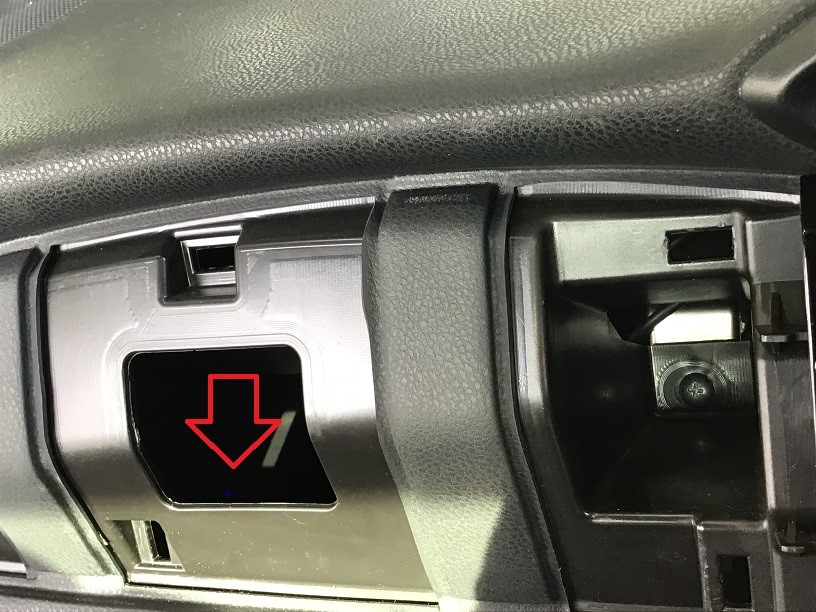

ユニットはこの矢印の位置に取り付けます。

助手席側のグローボックスの上の辺りです。

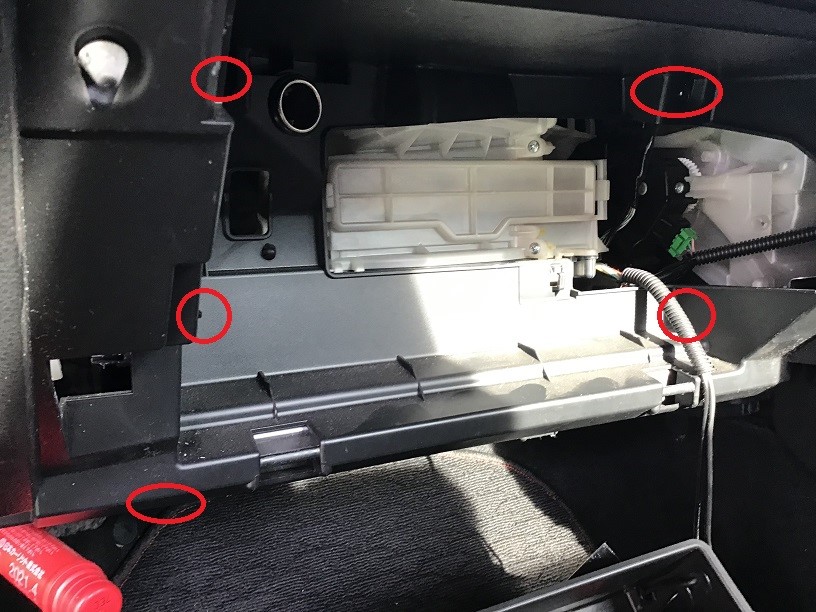

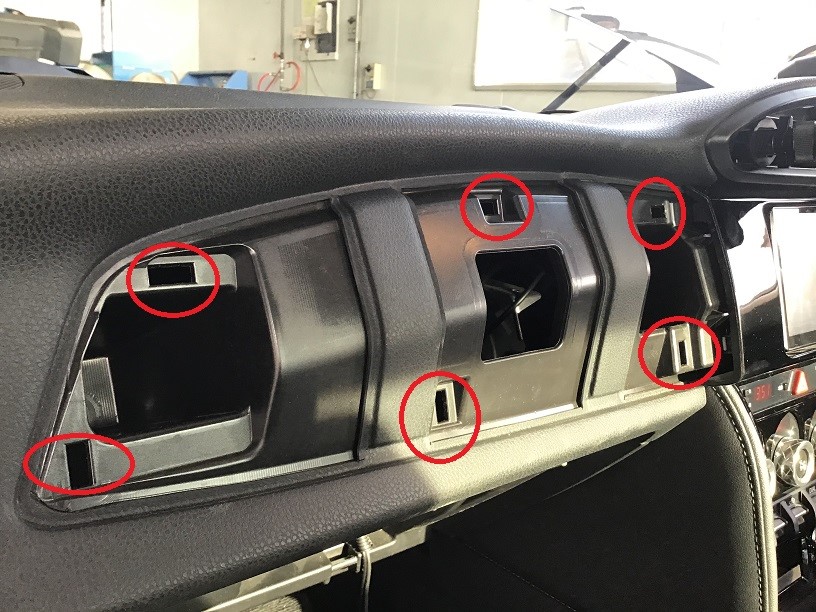

この赤枠の箇所に爪があるので外して行きます。

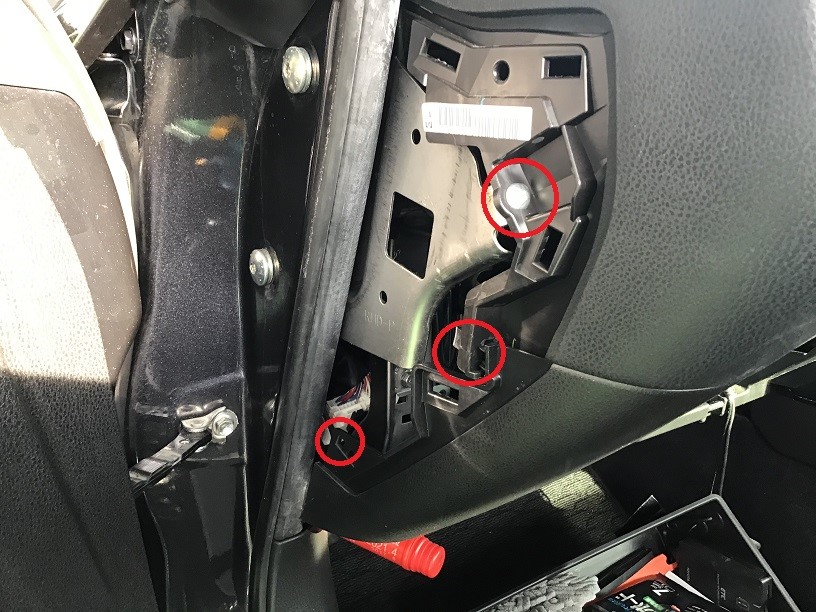

サイドの部分も外しておきましょう。

グローボックスの中のビスも外します。

配線はナビ裏から取るとスムーズです。

必要な線は

バッテリー＋（常時電源）・ACC（アクセサリー）・イルミ（スモールなど）・アース（マイナス）

の４本です。

この線を繋いだらあとはユニットにカプラーを繋いで行きます。

しっかり電源が入るか確認しましょう。

油温計なので温度が上がって来るまで時間が少し掛かるので１０分ぐらいエンジンを掛けて暖機しましょう。

温度が上がっ来た事が確認出来れば正常に動いています。

あとは外した部品を元に戻して作業終了です。

メーターの取り付けで気になる方は、ぜひご来店下さい。
