それでは本日の作業紹介です。





ZC33型スイフトスポーツのオーナー様から車高調の交換のご依頼をいただきました。





車高調の交換？？

(。´･ω･)?





【作業前の姿】





そうです。





車高調の装着ではなく、交換。





すでにST車高調を装着済みにも関わらずモアベターを狙っての交換作業となりました。

(;´･ω･)

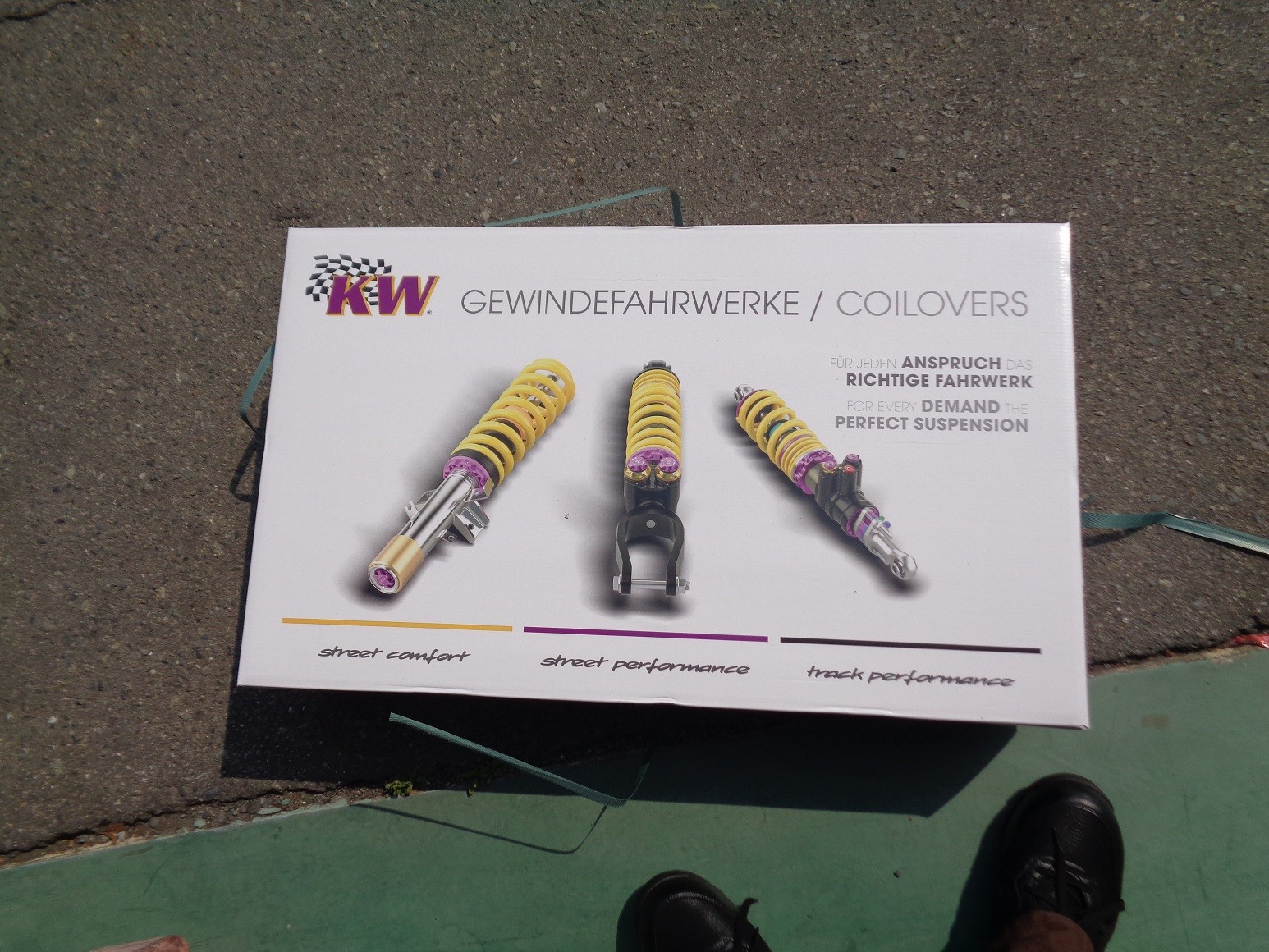

【装着する商品はコチラ】





元々装着しているSTの商品も完成度は高いのですが、





こだわり派のオーナー様にとって小さな不満は以下の通りだそうです。





ごく一部大きな段差での突き上げが気にかかること





減衰力の調整機構が無いこと







数か月にわたるご相談を経て、不満解消のために選んだ商品はやはりこちら





KW　V3（ケーダブル　ブイスリー）







【中身はこんな感じ】





減衰力は伸縮独立して調整可能な減衰力2way調整式





ステンレスケース採用なストリート仕様のハイスペックモデルですよ♪





折角なので装着前に商品をしっかり確認していきましょう。

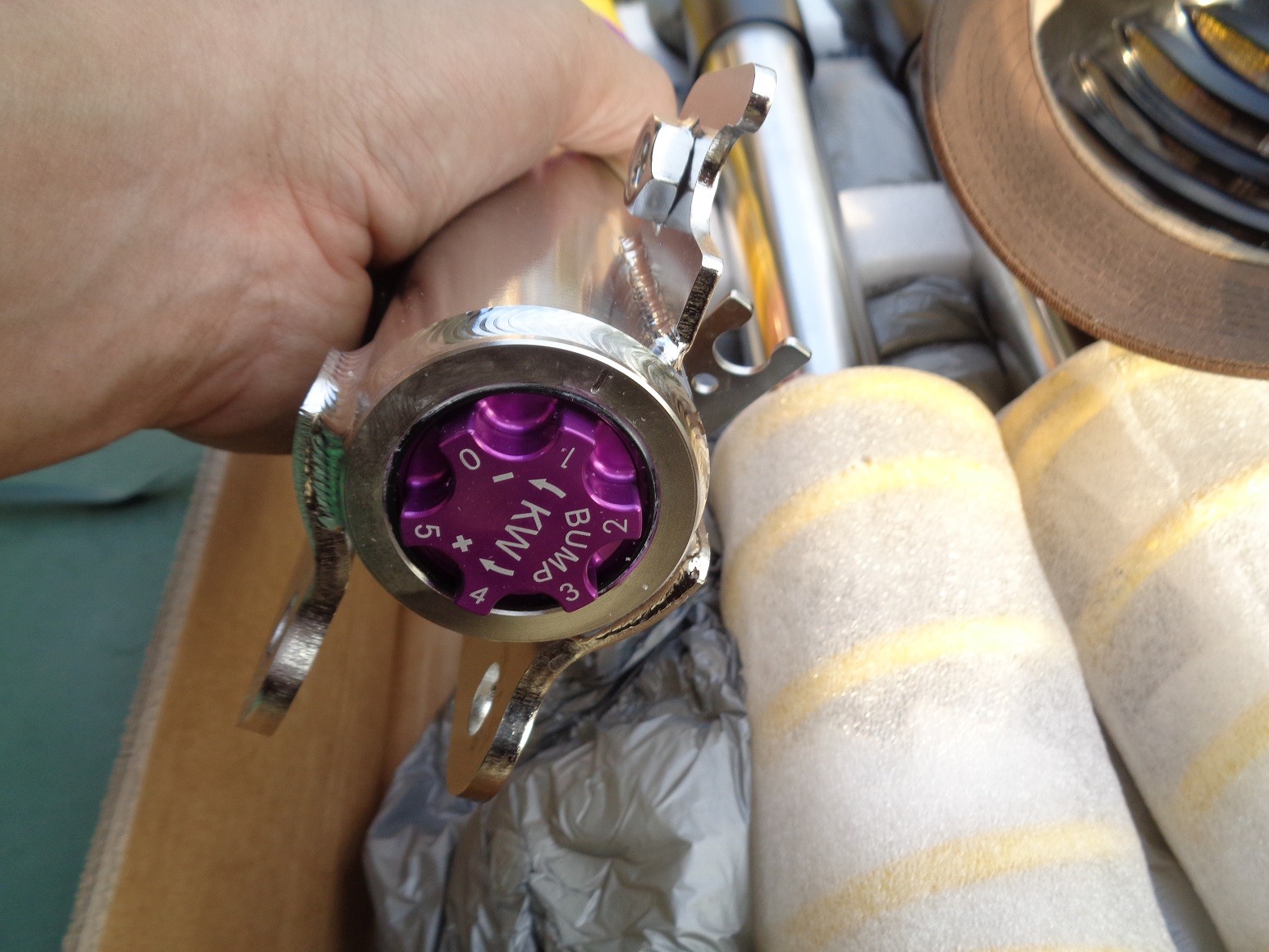

【フロントショック下側】





ショックの下側には縮側減衰力調整ダイヤルがあります。





コチラは工具なしで12段階の調整が可能です。

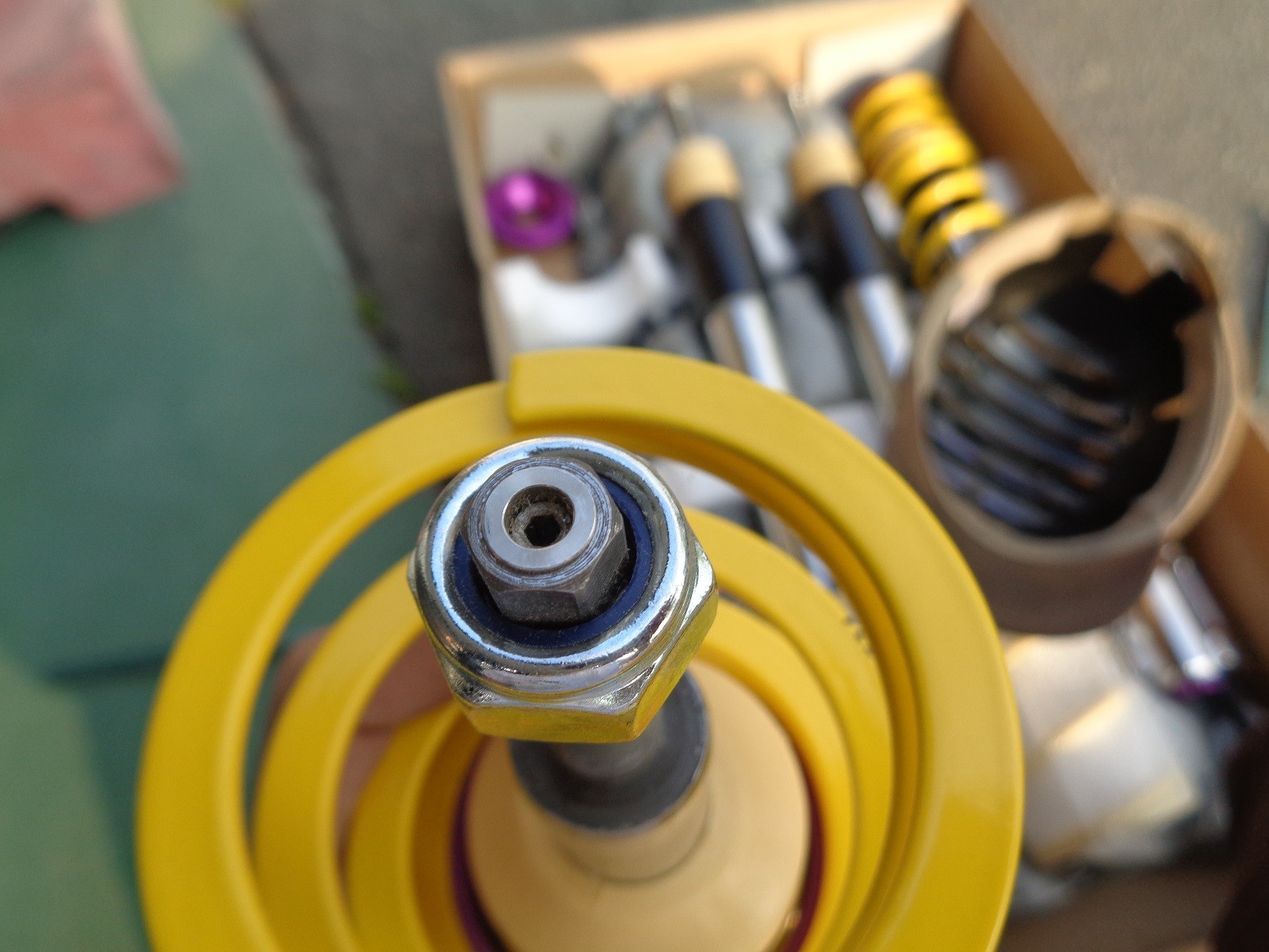

【フロントショック上側】





伸び側はショック上側で調整をしますが、





コチラにはダイヤルがありません。

(;´･ω･)

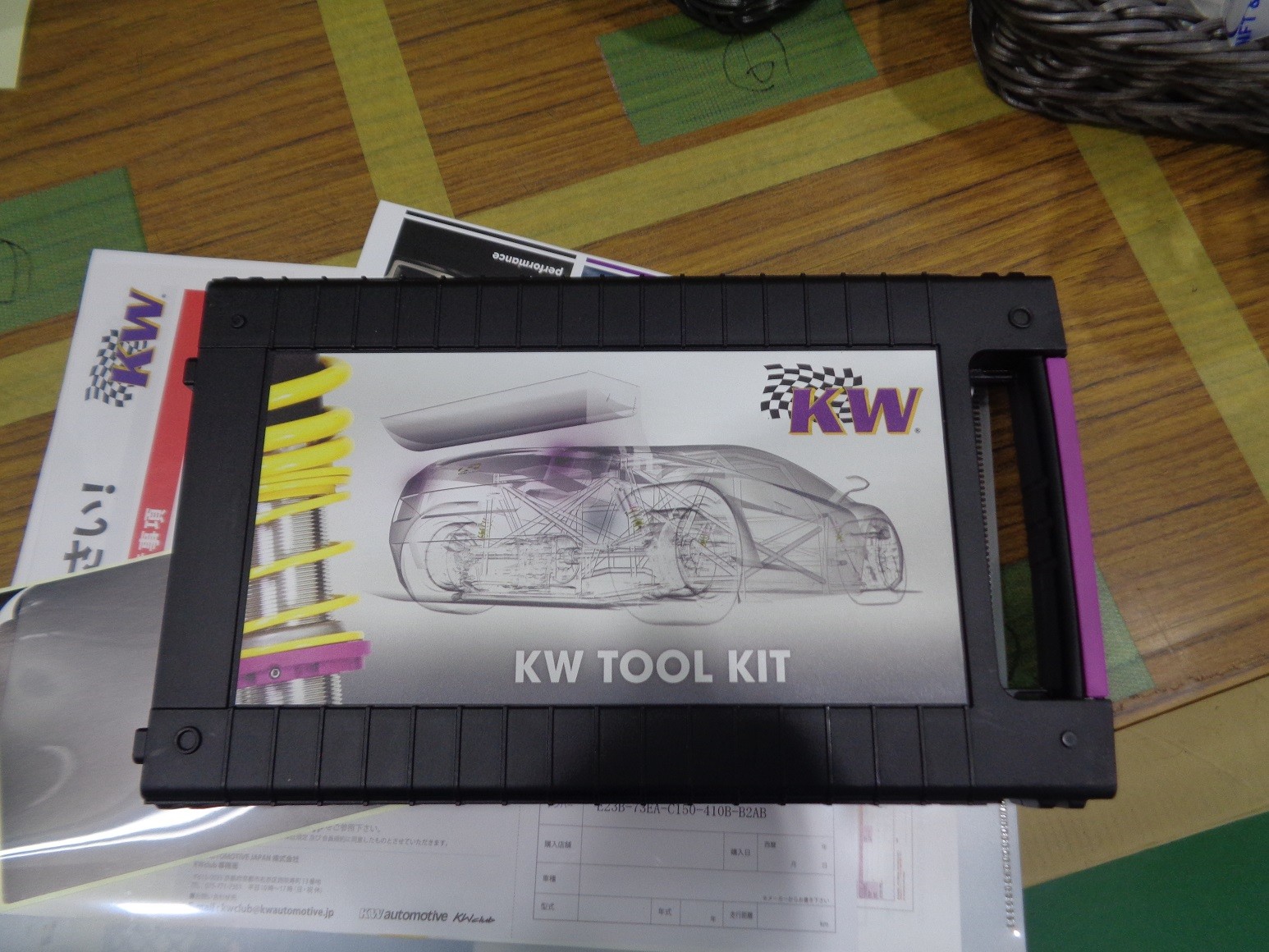

【高級なケース】





KW製車高調には高級そうなツールキットが付属されています。





コチラを開けてみると・・・。

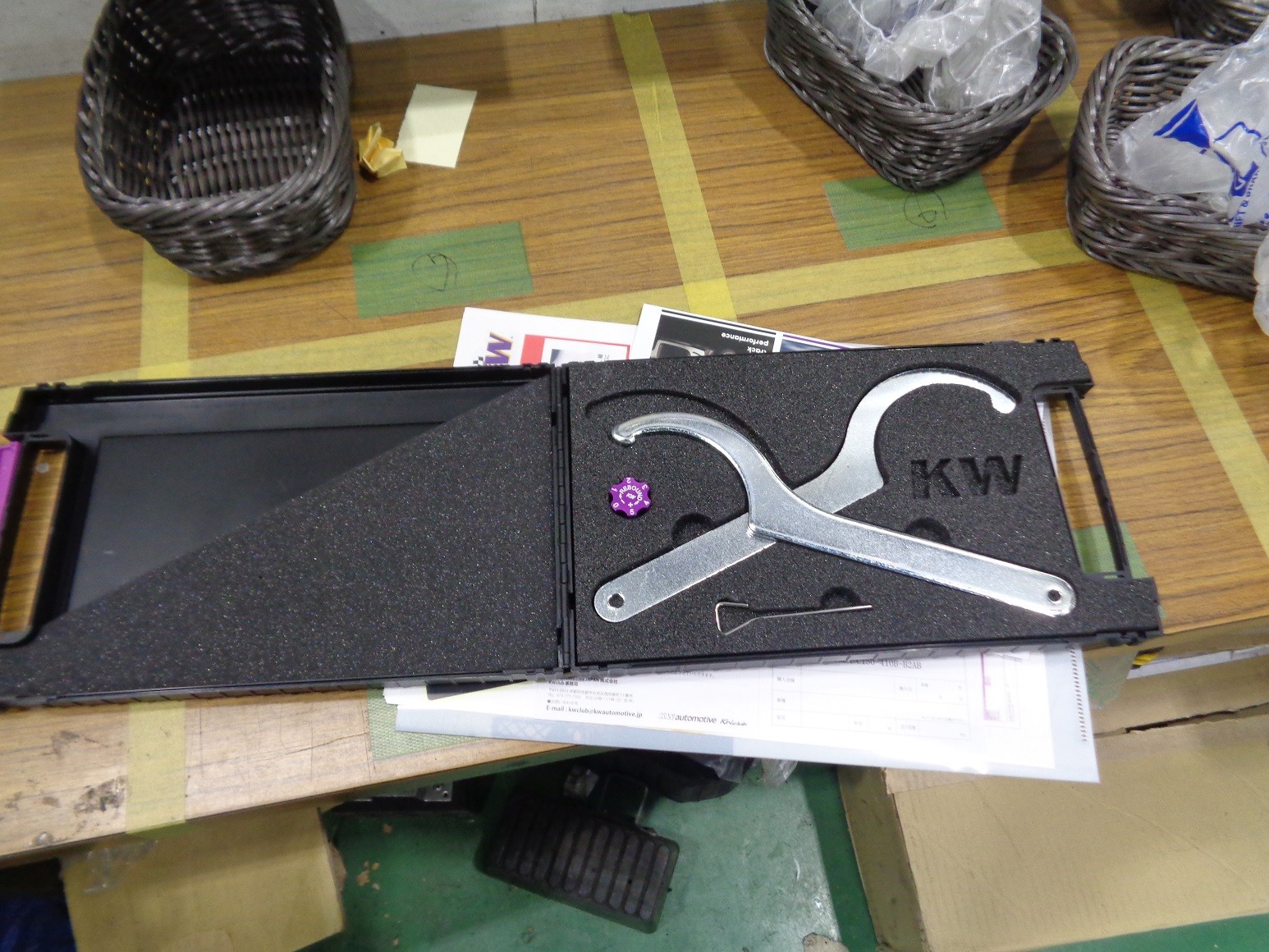

【ツール内部】





車高調整用ツールと共に、減衰力調整ツールも梱包されています。

(^_-)-☆

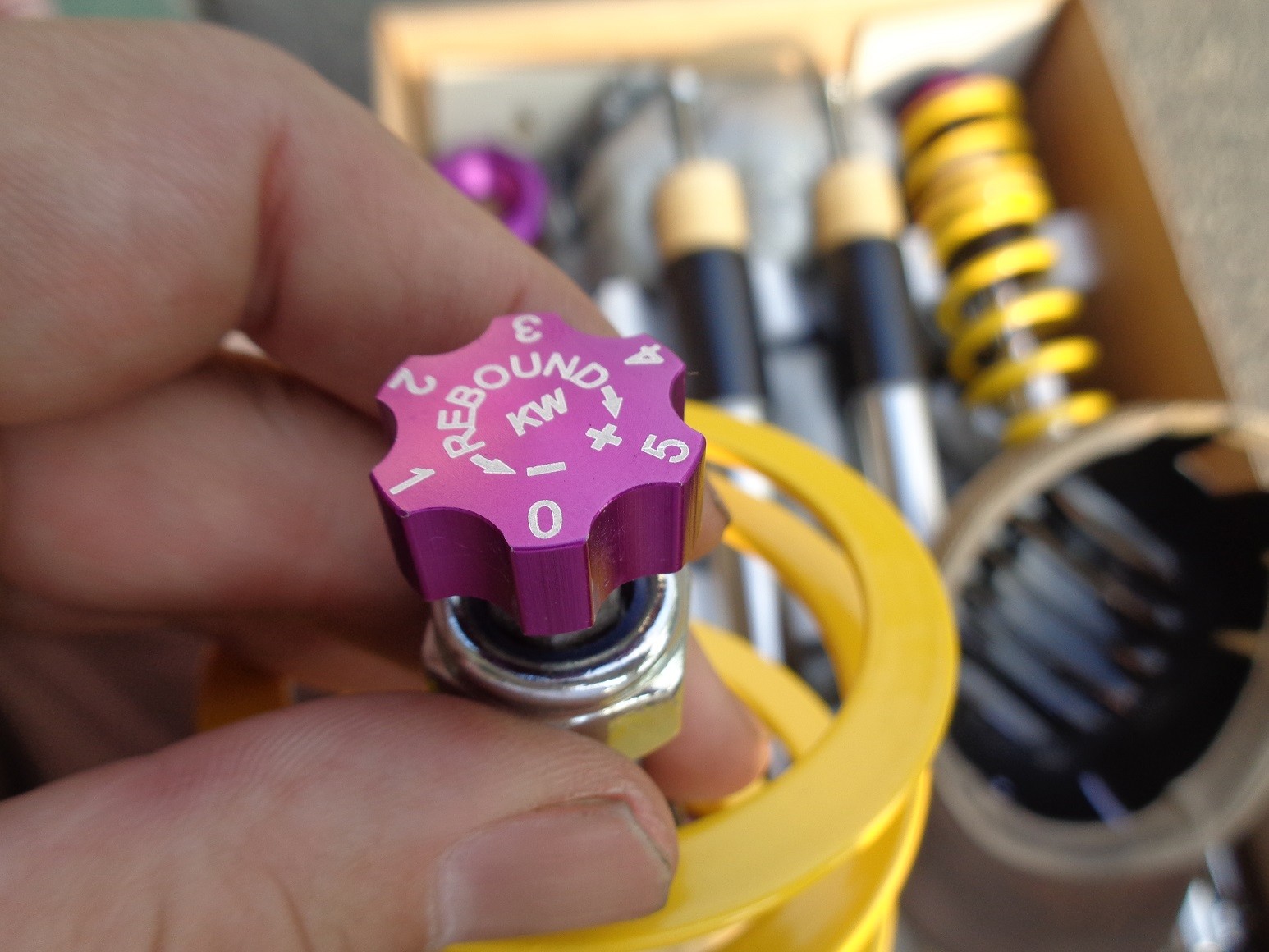

【ツールを差し込んだ図】





ツールを使用し、伸び側は16段階の調整が可能です♪





伸縮独立調整と16段×12段ということで組み合わせは大変たくさんあります。





減衰力調整のご相談も当店では対応しておりますので、安心してご相談下さい。

(^_-)-☆





それでは作業をすすめていきましょう。





【フロント作業前】





元々装着していたのは減衰力固定式のST製Xです。





取り外しに難しいところはありませんのでサクサク取り外します。





と言いたいところですが、ST＆KWのストラット式車高調は





長穴の調整機構でキャンバー調整が可能です。





現状がかなり最適解に近い状況ですので、原状復帰できるようマーキングをしながら取り外しを行いました。





【新旧比較】





折角なので新旧比較をしていきましょう。





ケースの素材は、スチールとステンレスという違いはありますが、全長や各部寸法は共通でした。





更には、スプリングのレートやハイトも同一というスペックです。





ということは乗り味の変化は全て、ショックの違いということになりますので





完成後のオーナー様の感想が非常に楽しみです♪





【フロント作業後】





キャンバーに大きな変化が起きないようにマーキングを参考に慎重に組付を行いました。

(^_-)-☆

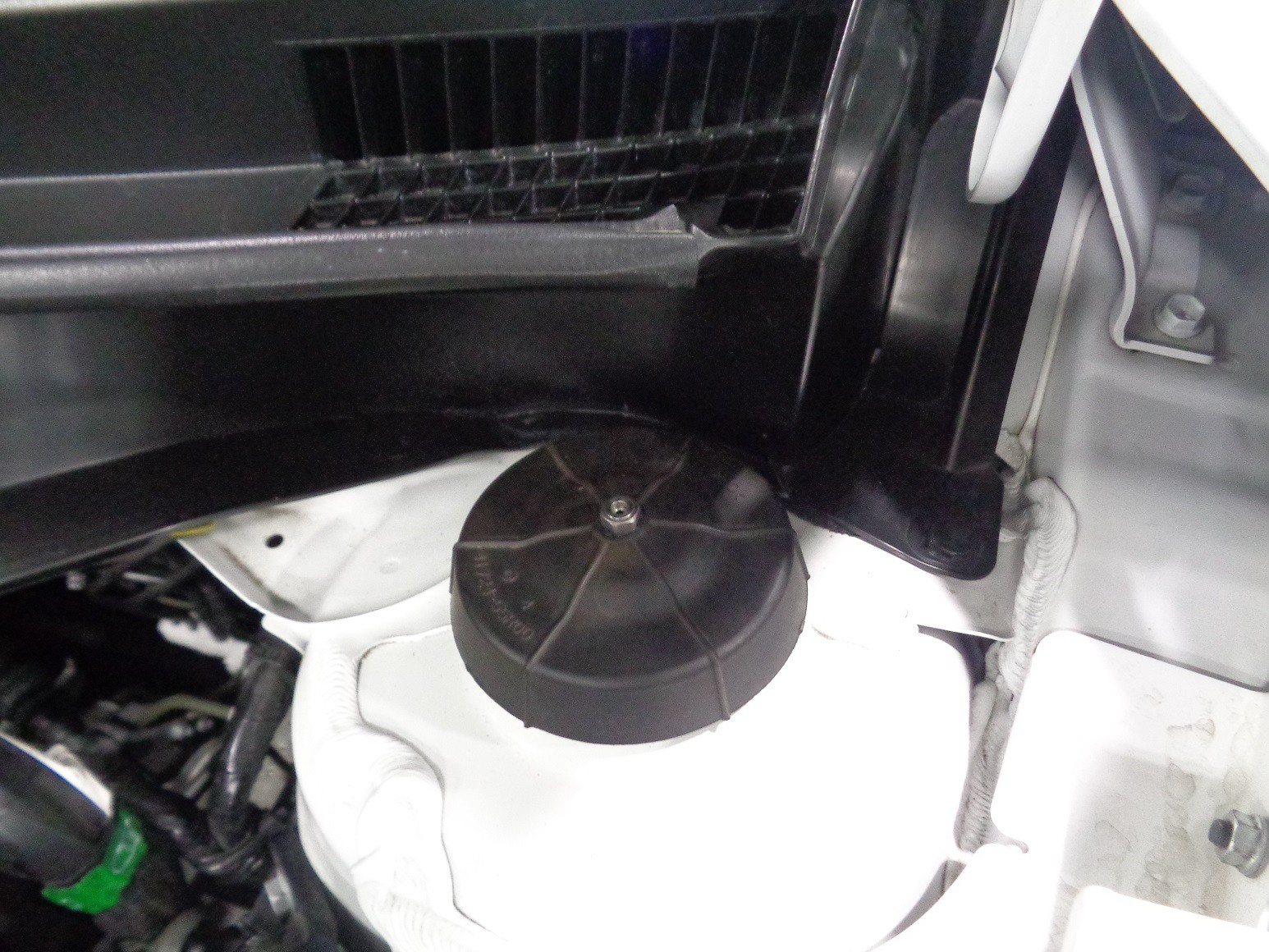

【フロントアッパー部】





アッパーマウント部のカバーは穴あけ加工を行い、減衰力調整が行える状態にしましたよ♪





それでは続いてリアの作業に移りましょう。

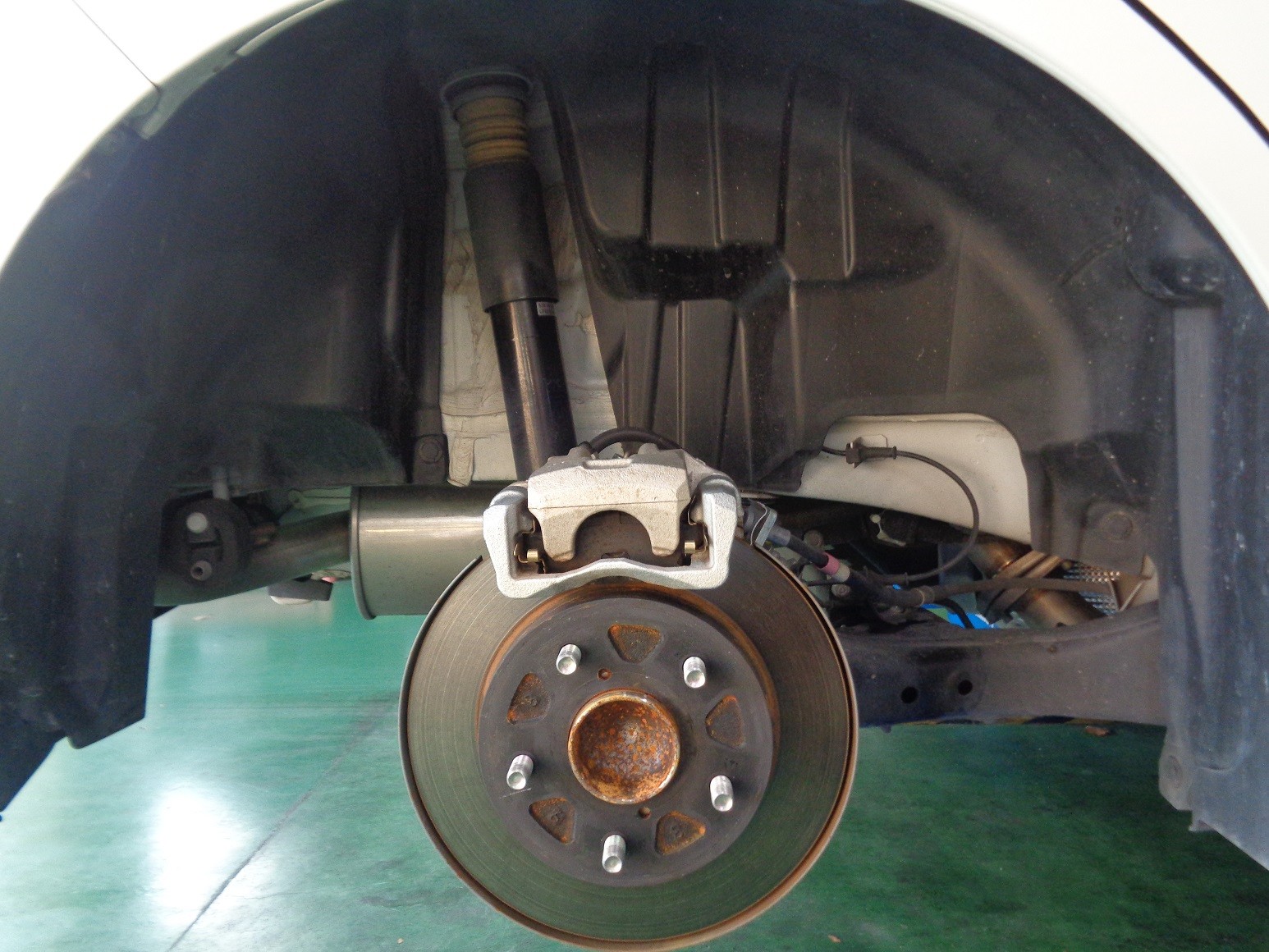

【リア作業前】





リアの作業は本当に難しいところはないのでサクサク進めます。





今回車高調交換にあたり、車高UPもご依頼いただいていましたのでアジャスターで調整を行います。

(^_-)-☆

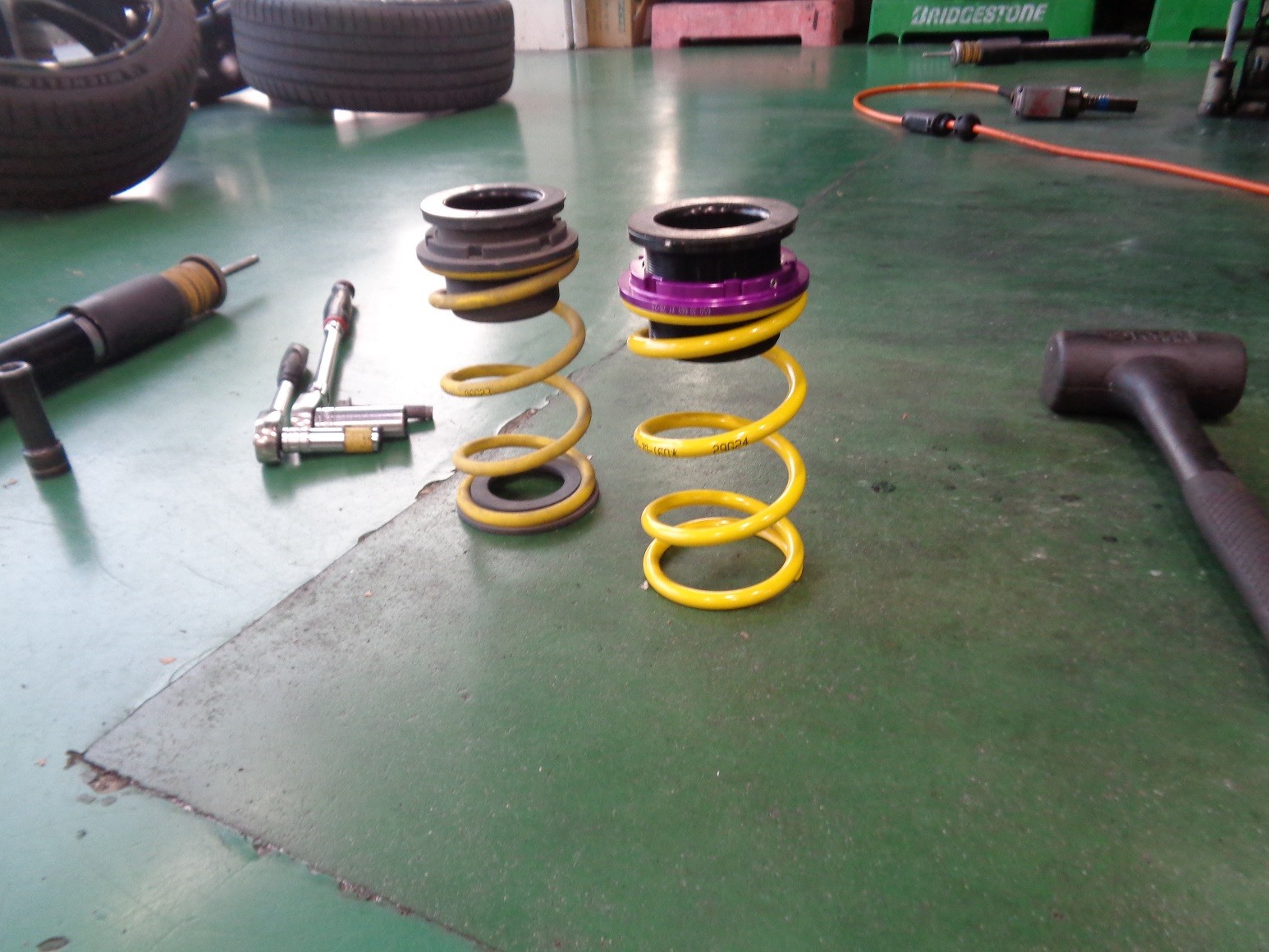

【リア新旧比較】





リアもショックの寸法は、STとKWで共通でした。





アジャスターは、スプリングシートの色が違うのはわかりますね。





スプリングレートとハイトはは同一でした。





車高をどのくらい上げたかは、アジャスターの写真から想像してみてください。

(^_-)-☆





【作業後リア】





リアの縮側減衰力調整ダイヤルは、ショック下部にあります。





スペースさえあればタイヤを装着した状態でも、調整は可能ですね♪





【リア減衰力調整部】





それでは作業は完了しましたので、車両状況を確認してみましょう♪





【作業前全体】





撮影事情により左右反転していることをご容赦ください。

m(__)m

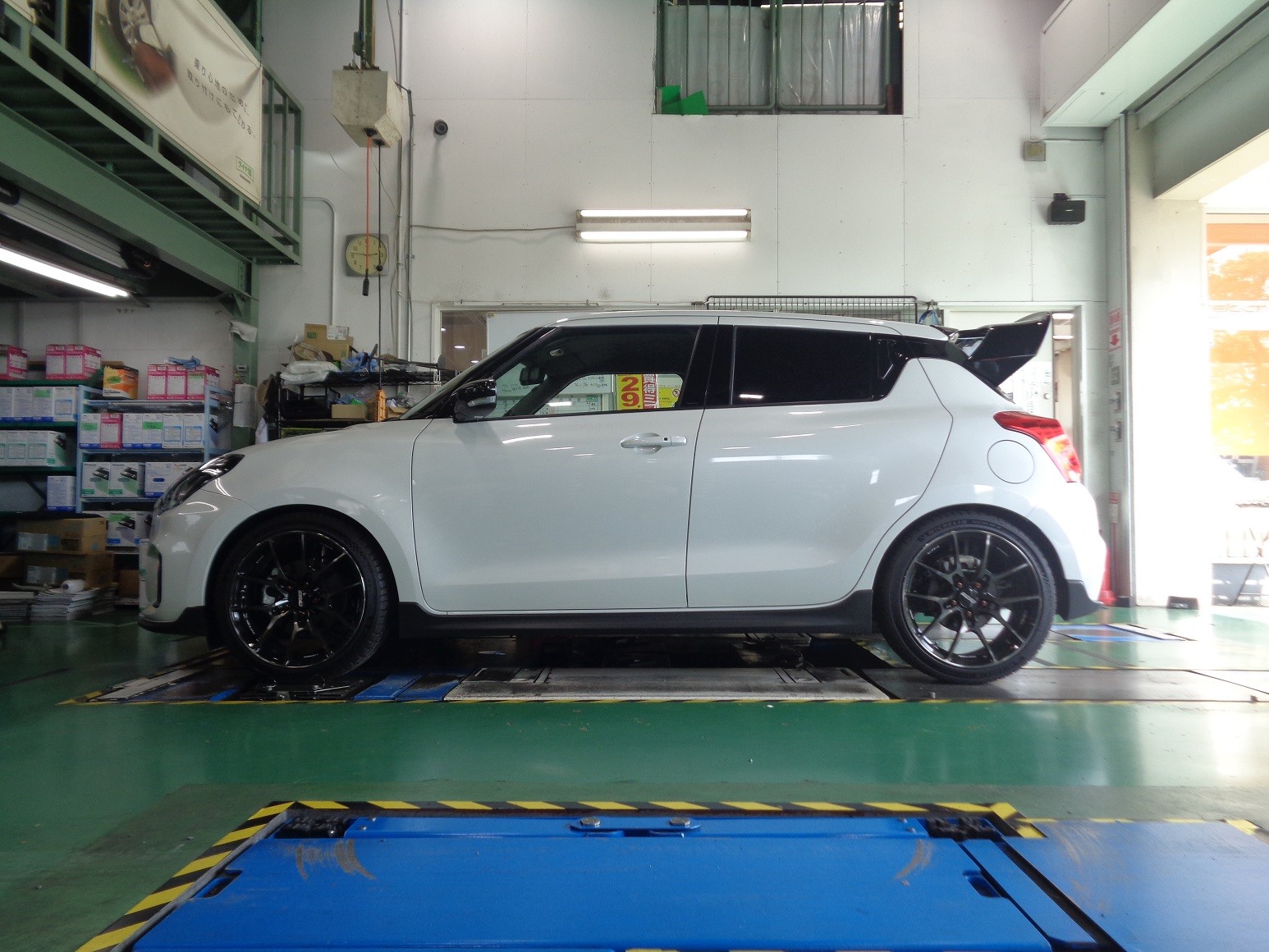

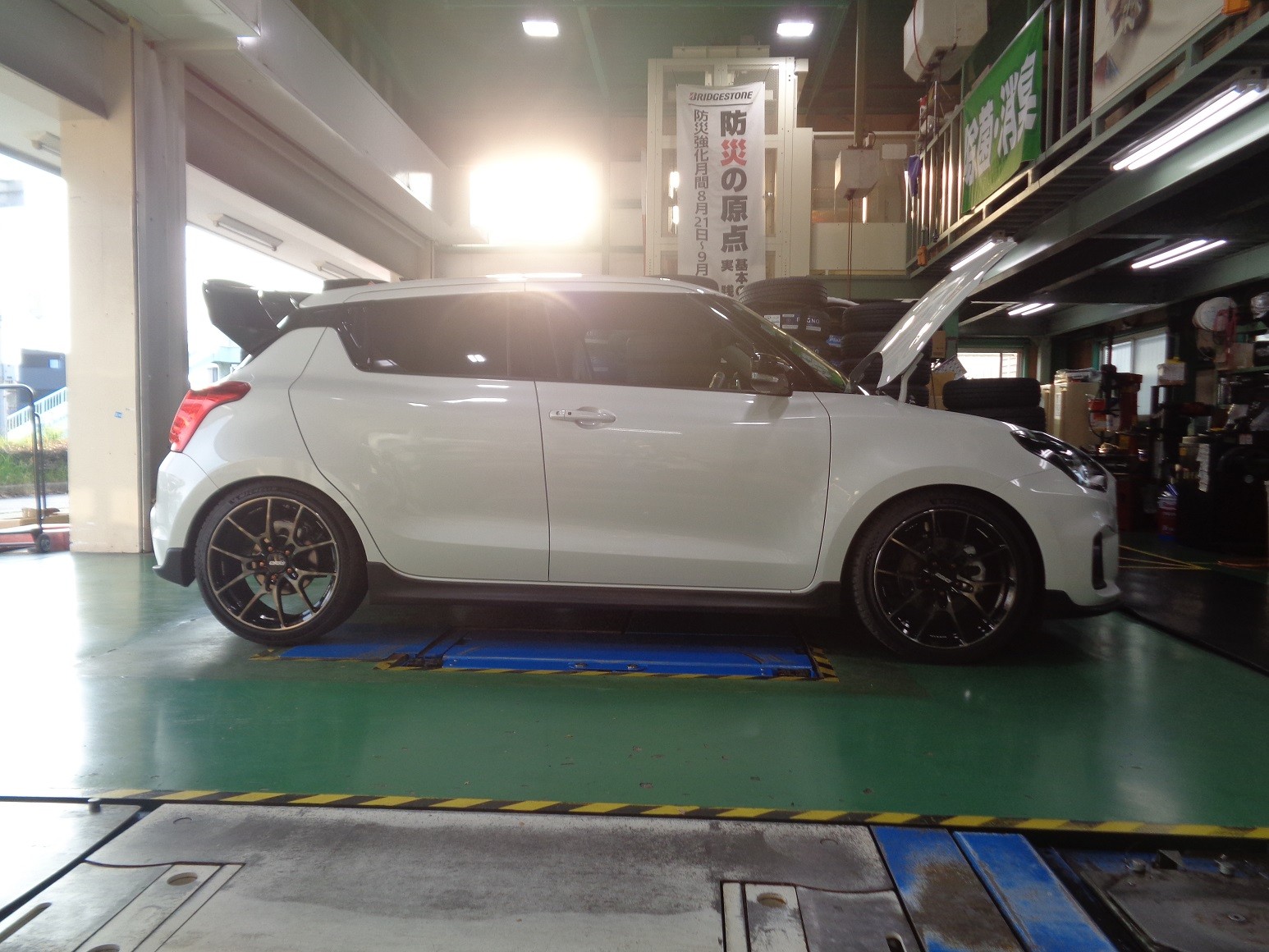

【作業後全体】





車高をUPしていますが、それほど腰高感はありませんね。





【作業前フロント】





程よくローダウンしているように見えるクリアランスですが、





実はタイヤサイズに秘密があり、そんなにローダウンはしていないんですよ♪

(^_-)-☆

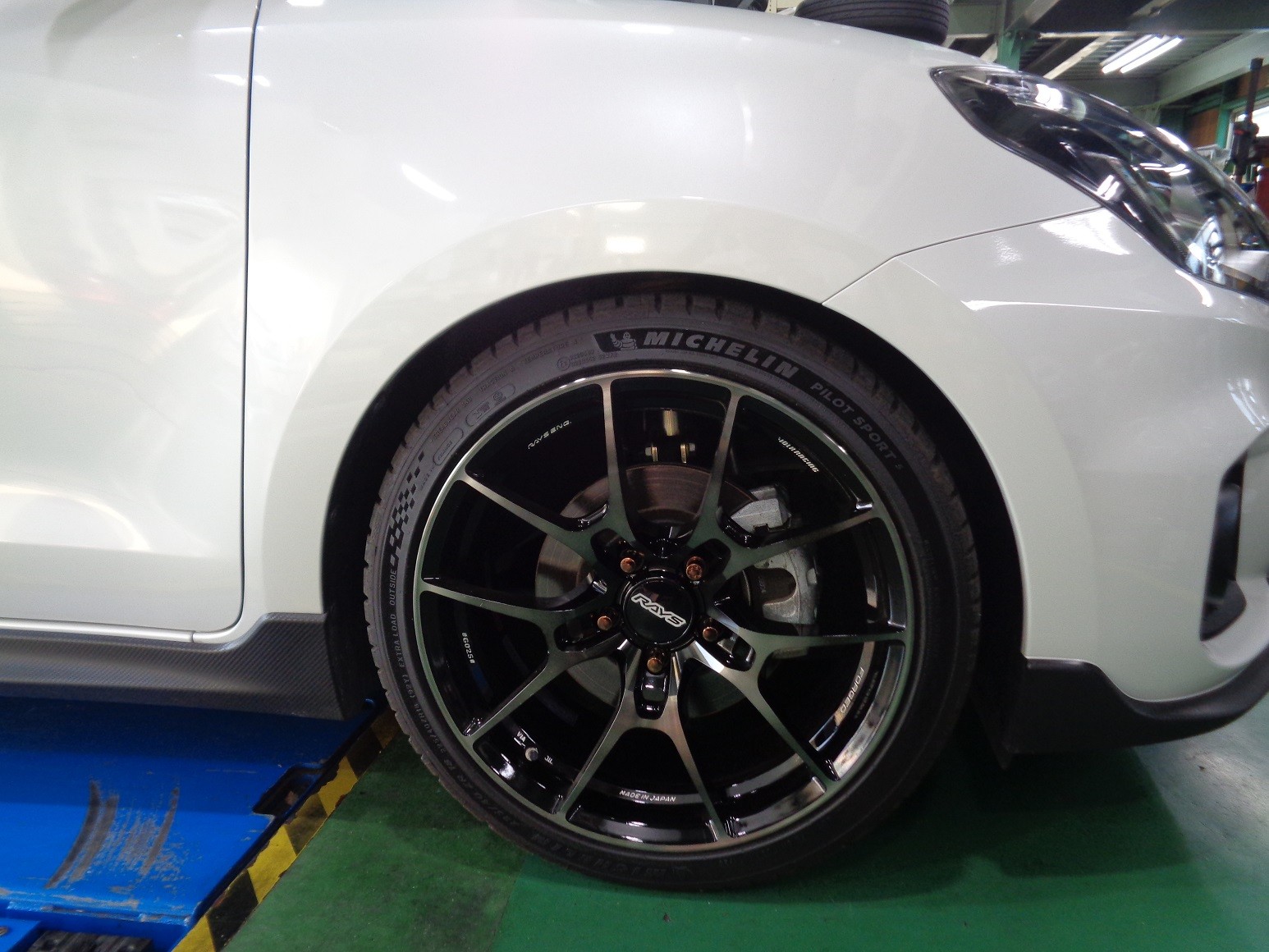

【作業後フロント】





リアはよりタイトなクリアランスでした。





【作業前リア】





約10ｍｍの車高UPで上品な感じに♪

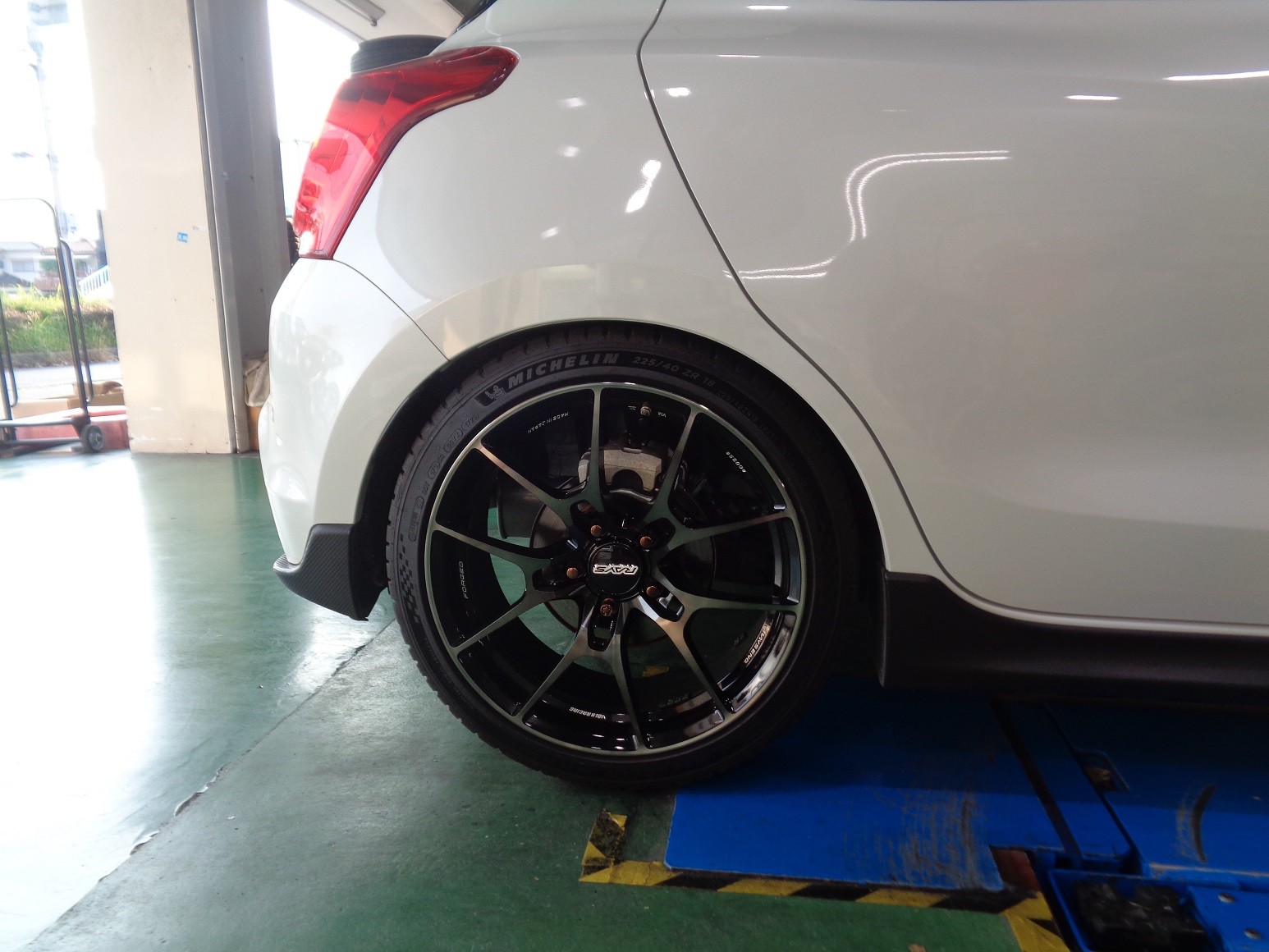

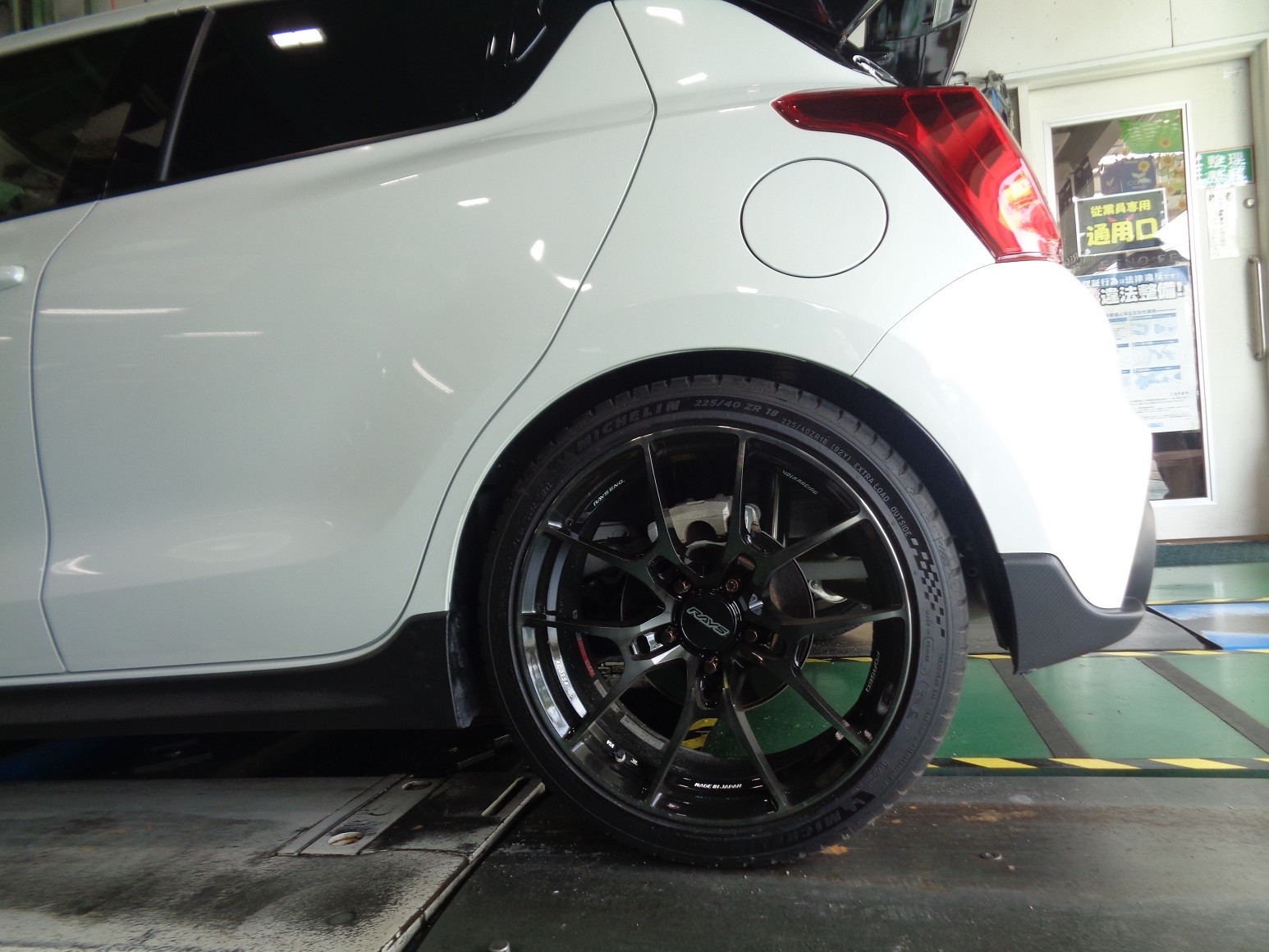

【作業後リア】





しばし慣らし運転を実施していただいてから、仕上げはアライメント調整です。

(^_-)-☆

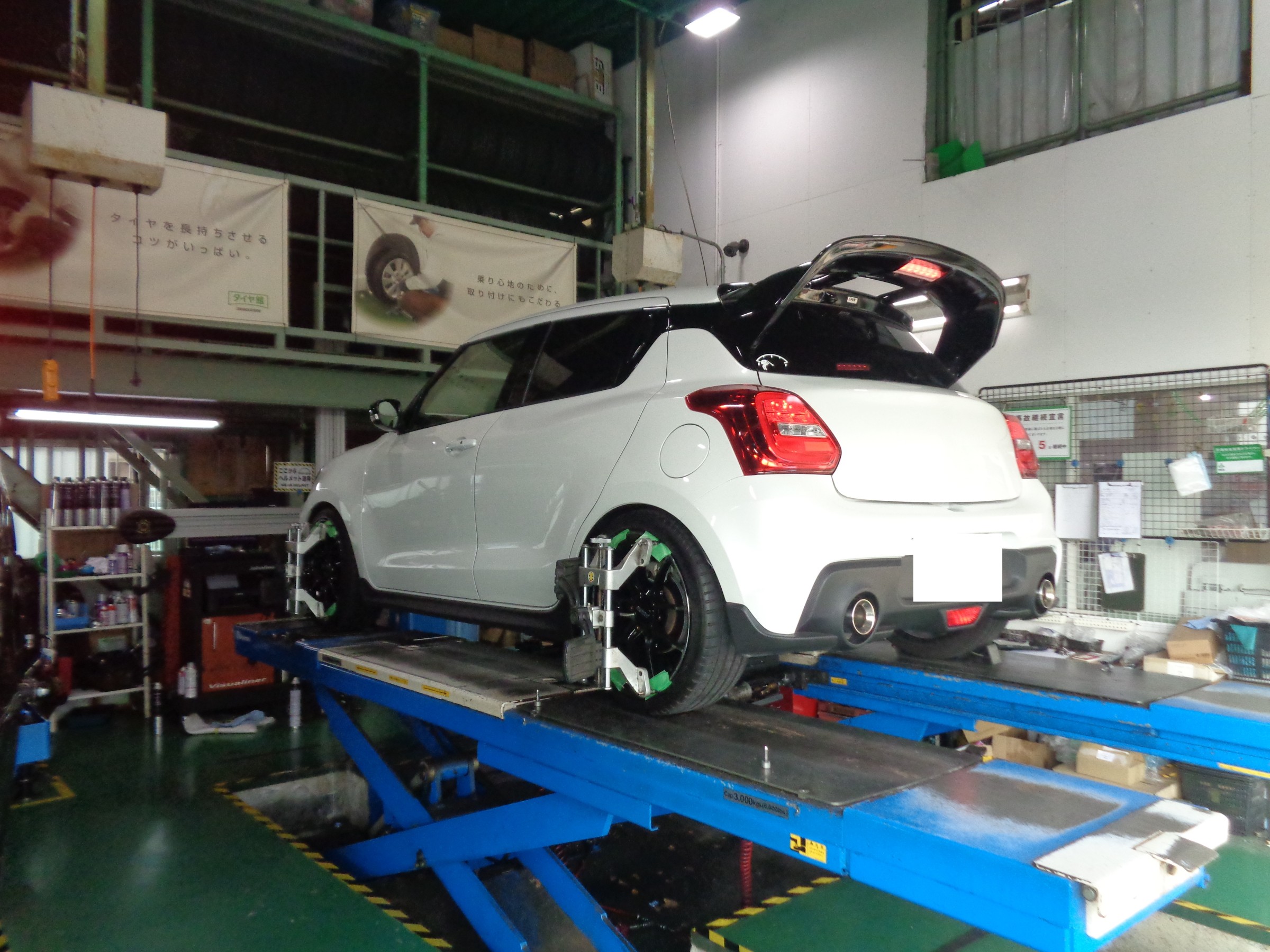

【アライメント調整】





オーナー様から乗り味のヒアリング。





フェンダークリアランスをチェック。





現状の測定データをチェック。





そして以前の調整データをチェック。





色々チェック風をした上で、今回もオリジナルデータにて調整を実施しました。

(^_-)-☆





【完成図】





取付完了後、オーナー様に乗り味を確認してみました。





ギャップの突き上げはかなり改善





減衰力調整が出来るのが楽しいよね





スプリングは同じなのに全体的な乗り味は全く別物





ということで満足頂いたようですよ。

(^_-)-☆





足回りのご相談もタイヤ専門店にお任せください。
