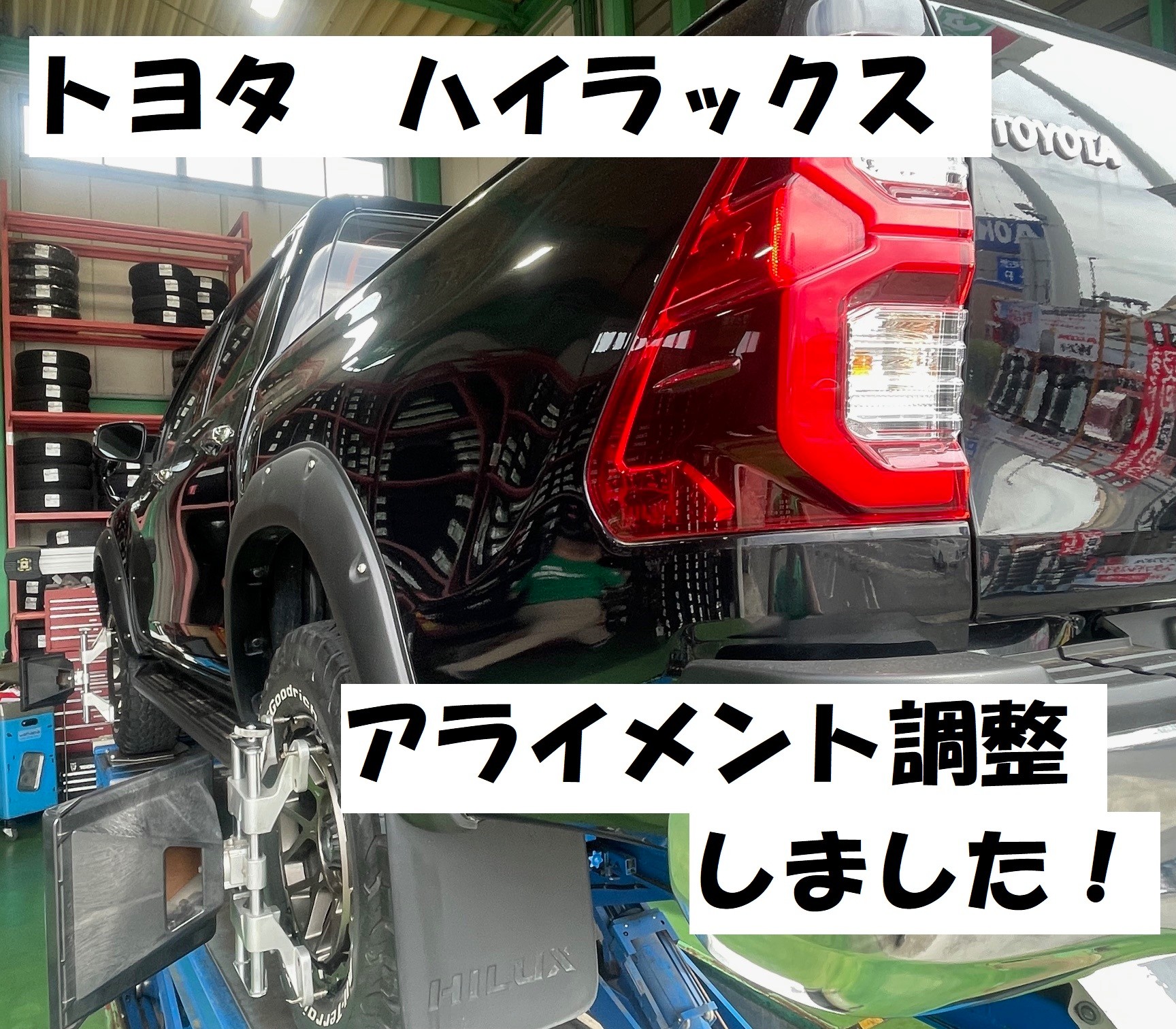

今回はトヨタのピックアップトラック

【ハイラックス】のアライメント調整のご紹介です。

リフトアップをされたという事でのご依頼となります。

調整箇所は

前輪の

・トー

・キャンバー

・キャスター

計３か所が調整可能となっております。

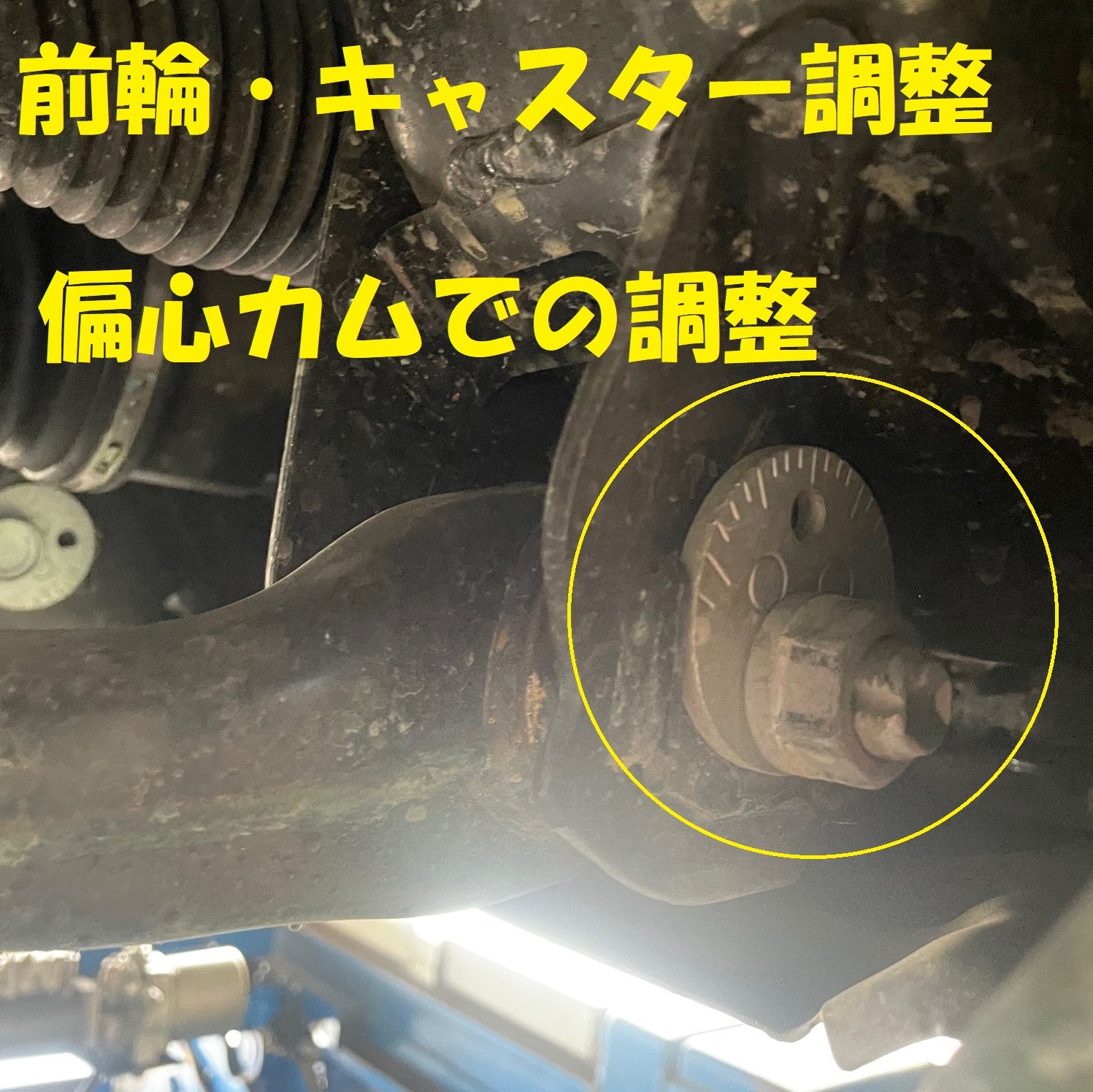

まずはキャスター＆キャンバーの調整です。

上の写真の〇部分の「偏心カム」が傾く事によりアームが動き、数値が変化します。

キャスター角は、偏心カムが真上を向いているので左右どちらにも傾けることが出来ます。

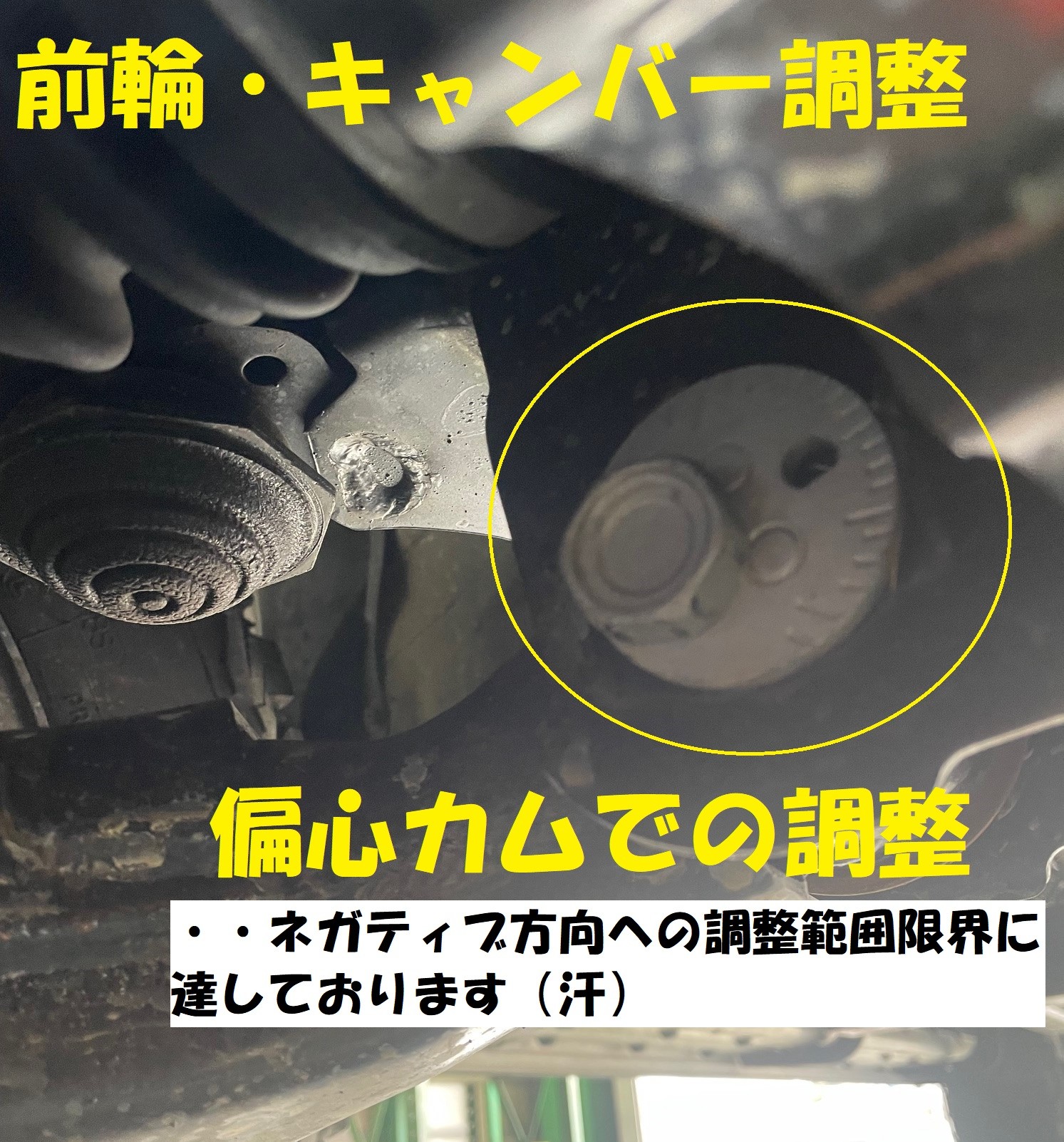

続いてキャンバー角ですが、、

こちら、調整した後の偏心カムの様子なのですが、カムの位置が真横に近い状態まで傾いているのがお判りでしょうか？

よくローダウン（車高を下げる）すると、重心が低くなりキャンバー角が寝る（ネガティブ）という現象が起きますが、リフトアップした際はその反対で、重心が高くなる→キャンバー角が起きる（ポジティブ）という事です。

ちなみに上の写真のカム角度は、キャンバー角を限界まで寝かしている（ネガティブ）にしている状態です。

（、、、これ以上はどうやってもネガティブ方向には動きません(*_*)）

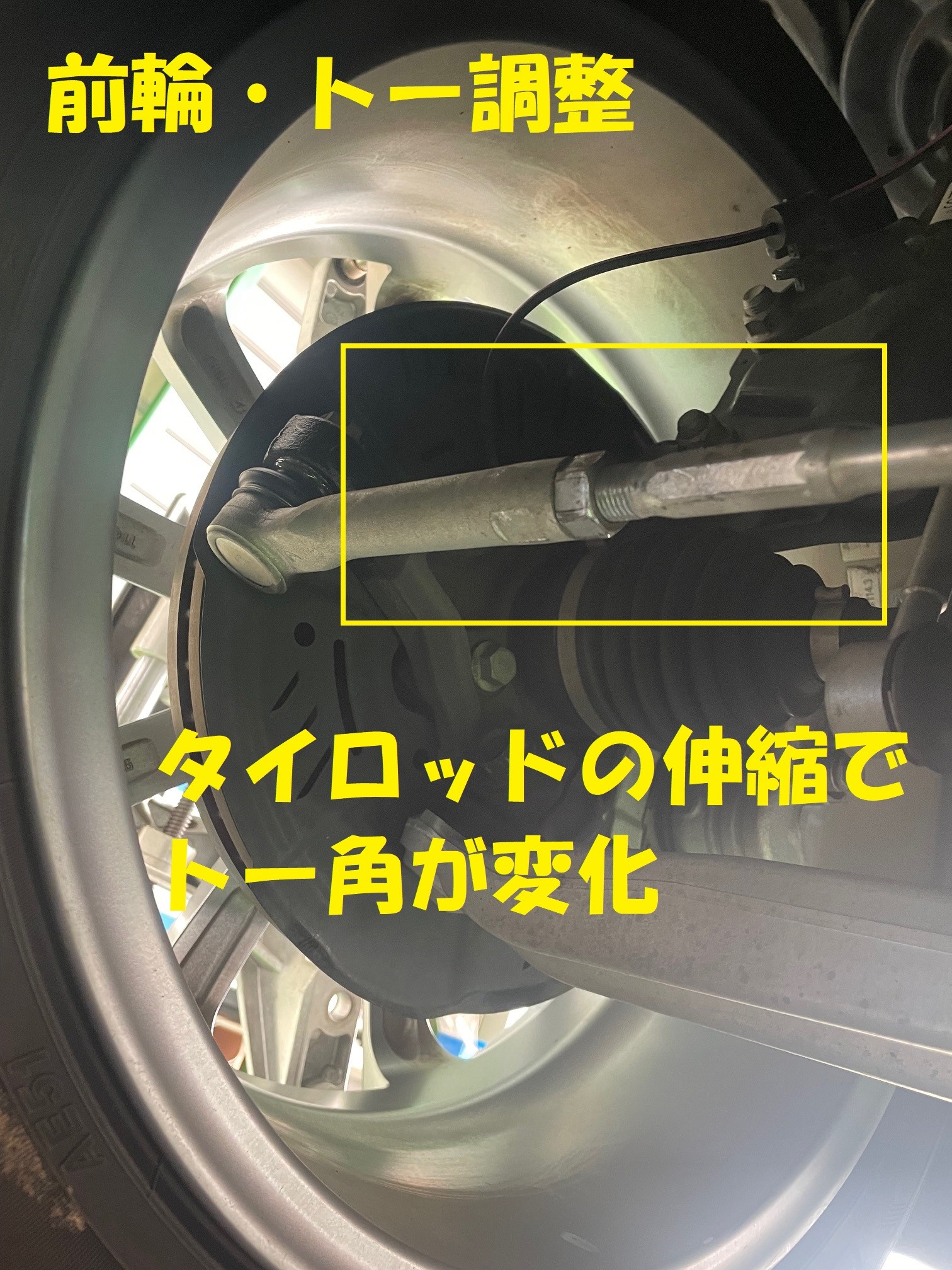

キャスター＆キャンバー角の調整が終わったらトー角の調整です。

トー角は、一般的な車両と同じくタイロッドの長さを変えて調整していきます。

全部の調整が終わったら、緩めたねじ部の締め込み＆ハンドルのセンター（曲がっていないか？）の確認をして作業完了です！

※作業時間　約90分
